Image Matching and Motion Estimation⚓︎

约 2743 个字预计阅读时间 14 分钟

Image Matching⚓︎

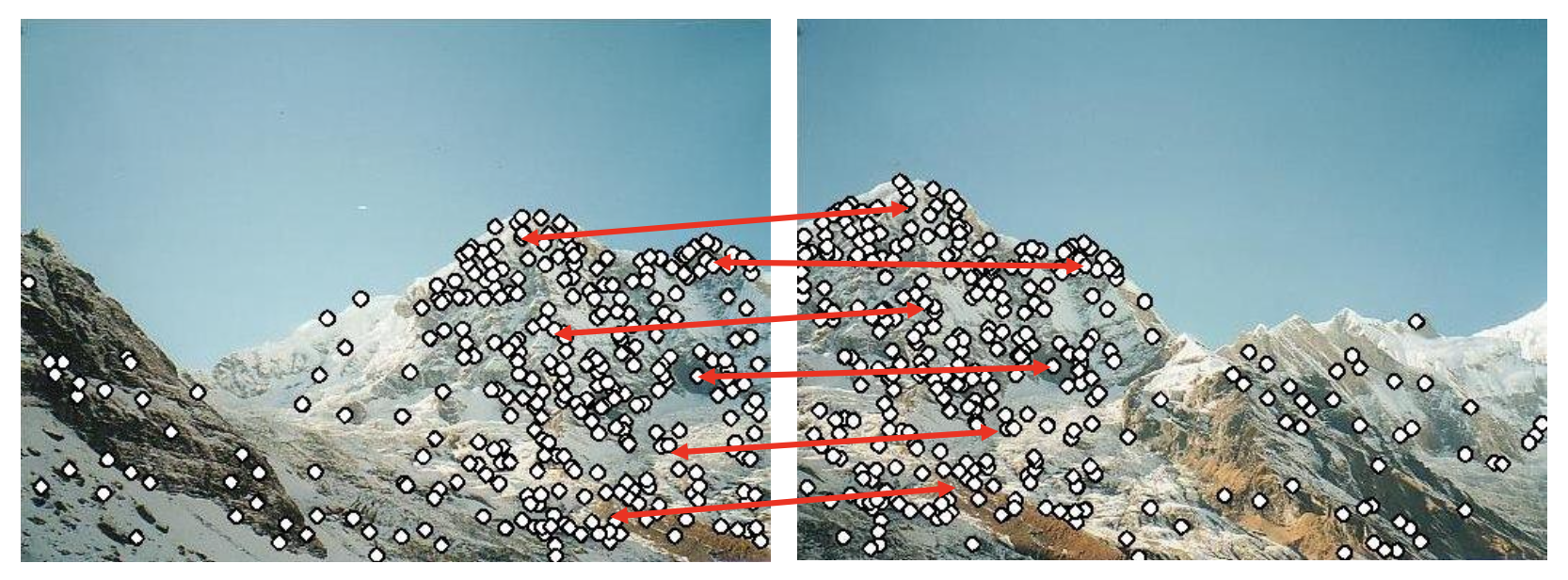

特征匹配(feature matching)：寻找两图像之间点到点的对应关系。

特征匹配有着大量应用：

图像对齐 (image alignement)/ 拼接 (stitching)

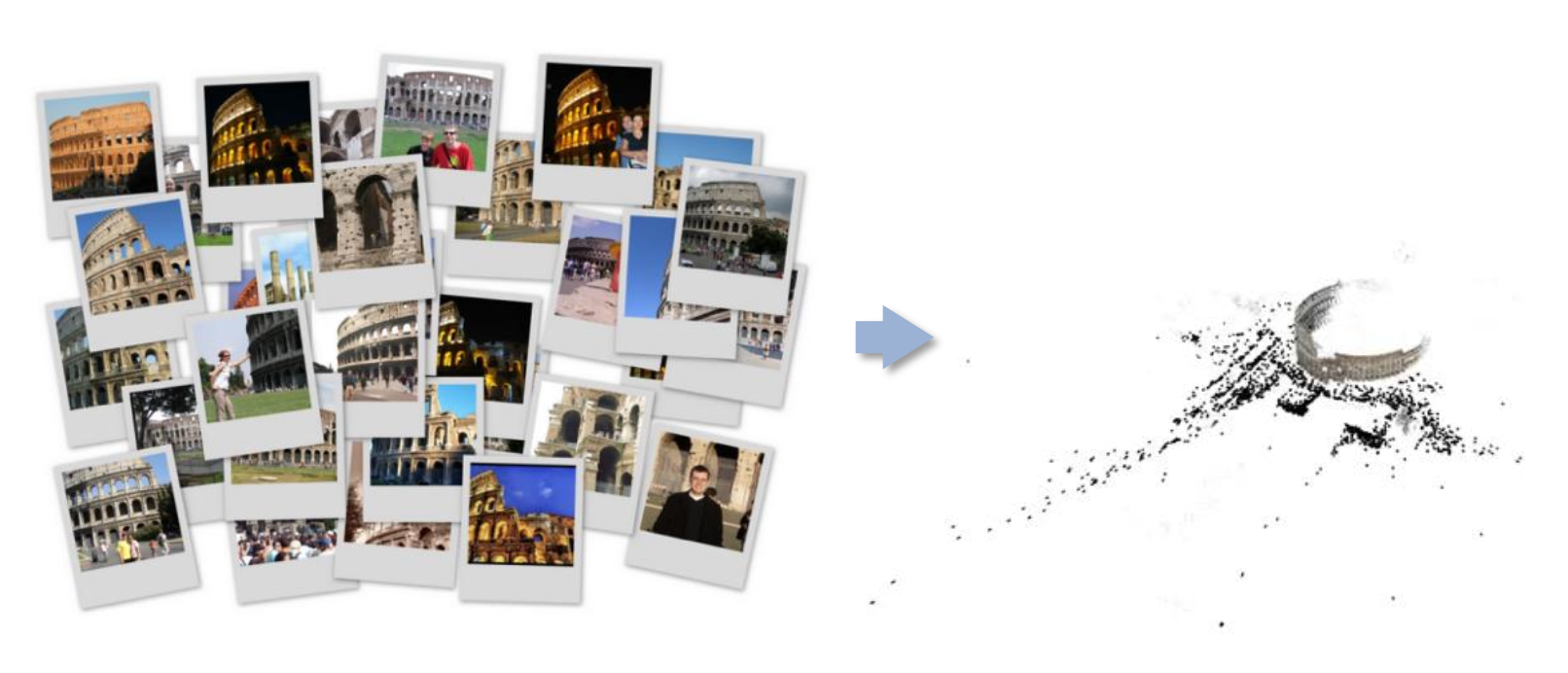

3D 重构
运动追踪 (motion tracking)
物体识别
索引和数据库检索
机器人导航
...

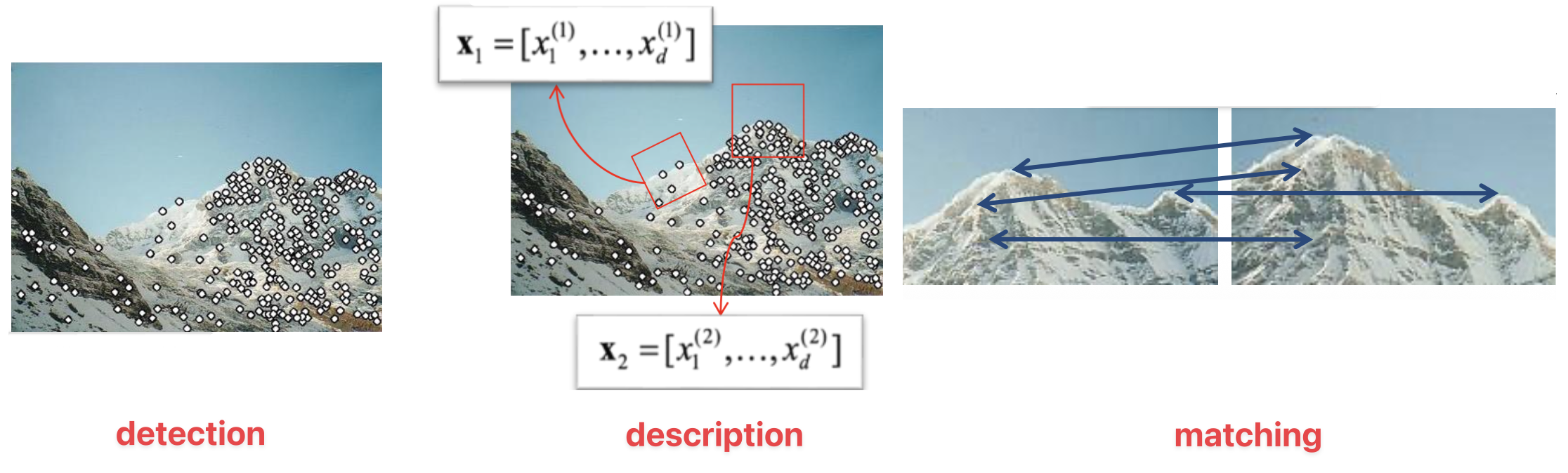

特征匹配的组成部分：

检测(detection)：识别图像上的兴趣点(interest point)/ 特征点
描述(description)：围绕每个兴趣点，提取向量特征描述符 (descriptor)
匹配(matching)：确定两个视图下描述符间的对应关系

Detection⚓︎

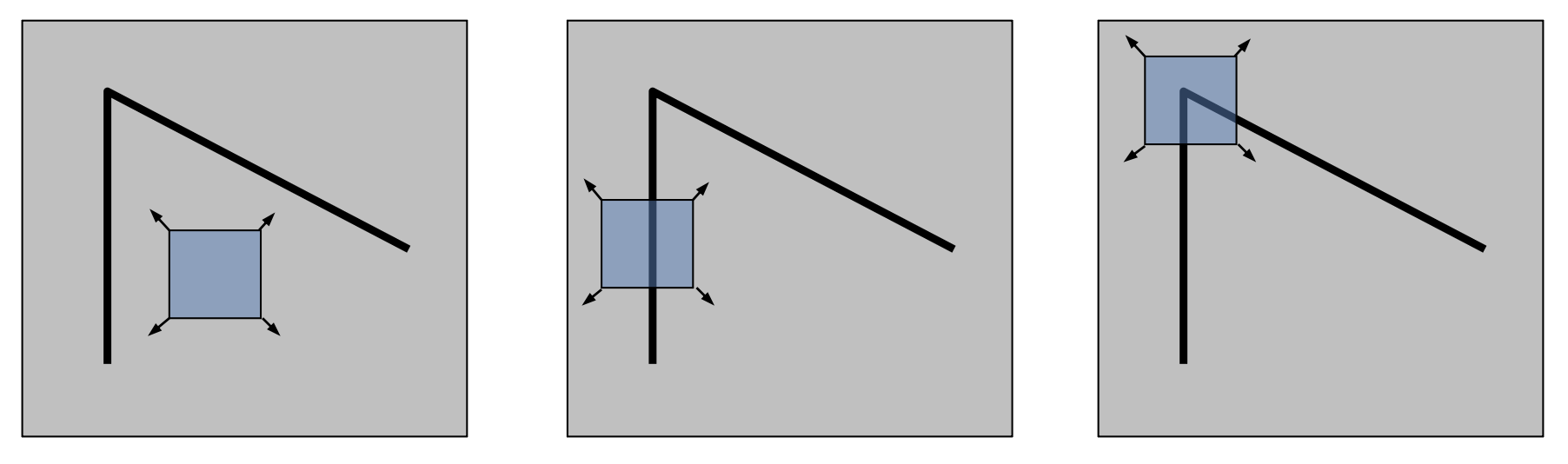

我们对图像上独一无二的部分更感兴趣，这些部分将和其他图像形成无歧义的匹配。那么这个“唯一性(uniqueness)”该如何定义呢？一种对唯一性的局部测量方法是在图像上选取一个窗口区域，以任意方向移动这个窗口，找到窗口内像素变化较大的地方。

平滑(flat) 区域：沿任意方向都不会改变
边(edge)：沿着边的方向不会改变
角(corner)：沿任意方向都会有显著变化

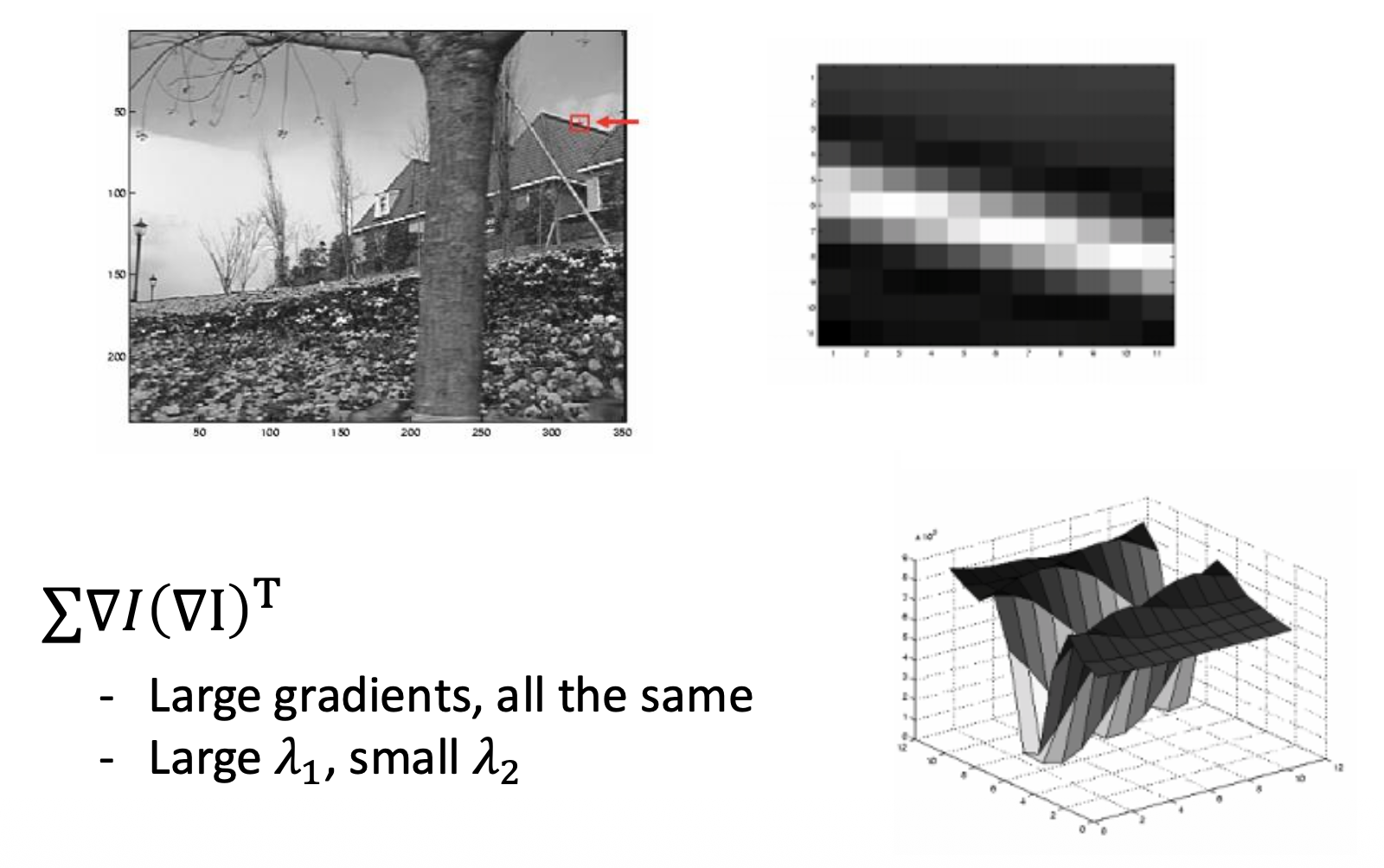

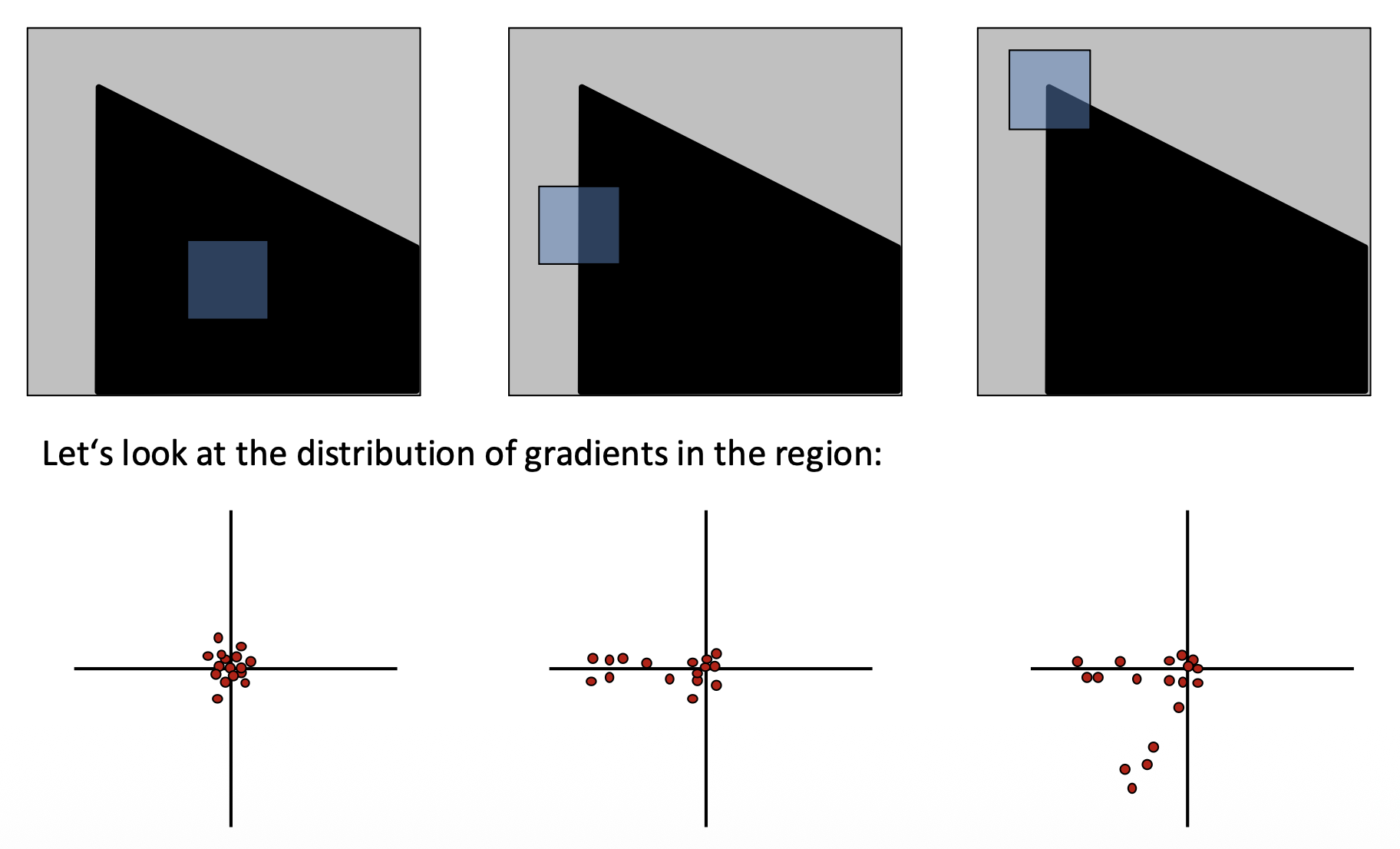

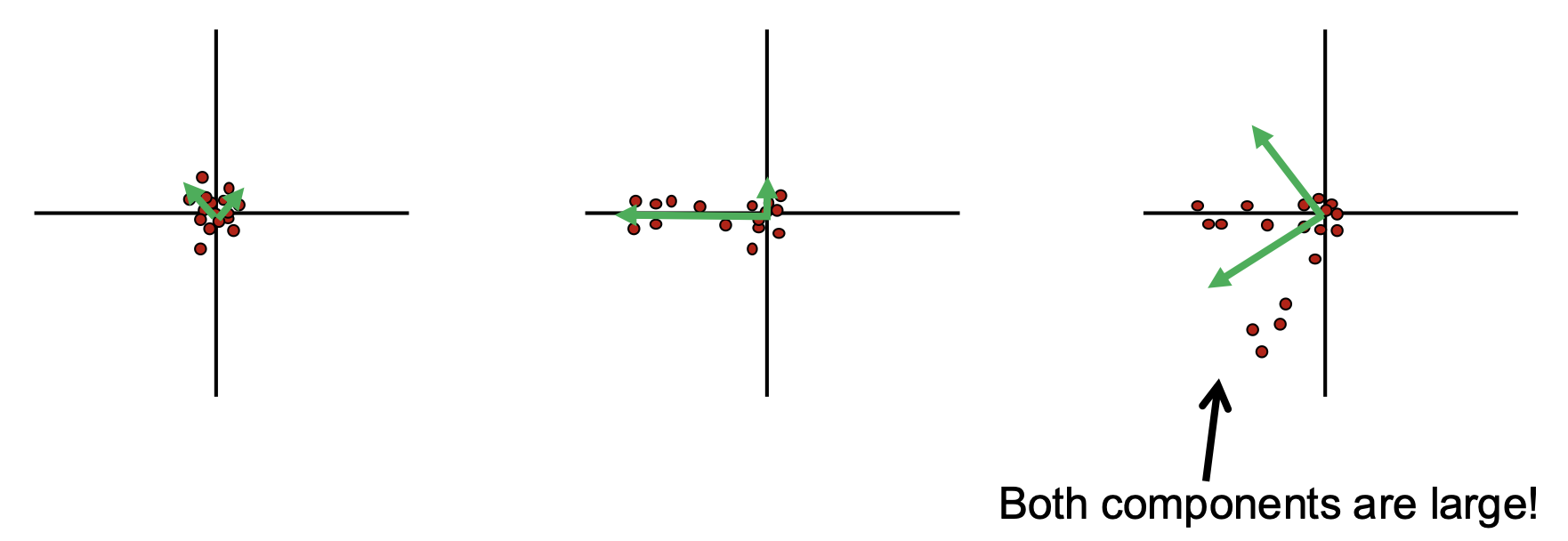

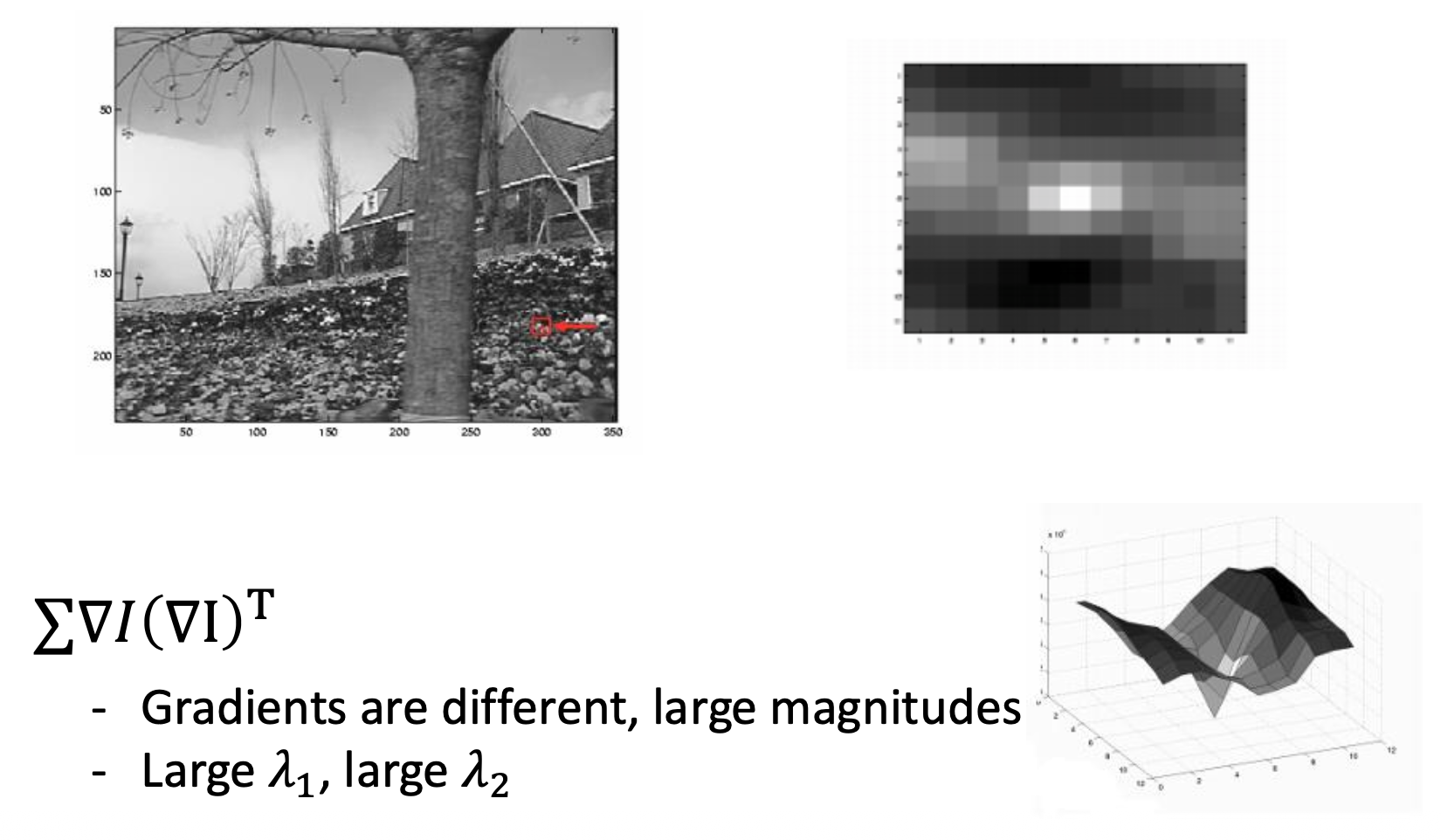

放大上面的图片，来看一下这些区域附近的梯度分布：

主成分分析(principal component analysis)：

第一主成分是方差最大的方向
第二主成分是与前一个成分正交，且具有方差最大的方向

角检测的步骤：

计算每个点的协方差矩阵

\[ H=\sum_{(u,v)}w(u,v)\begin{bmatrix}I_x^2&I_xI_y\\I_xI_y&I_y^2\end{bmatrix}\quad I_x=\frac{\partial f}{\partial x},I_y=\frac{\partial f}{\partial y} \]

其中 $w(x, y)$ 一般为高斯权重(Gaussian weights)
计算特征值

\[ H=\begin{bmatrix}a & b\\c & d\end{bmatrix}\quad\lambda_{\pm}=\frac{1}{2}\left((a+d)\pm\sqrt{4bc+(a-d)^2}\right) \]

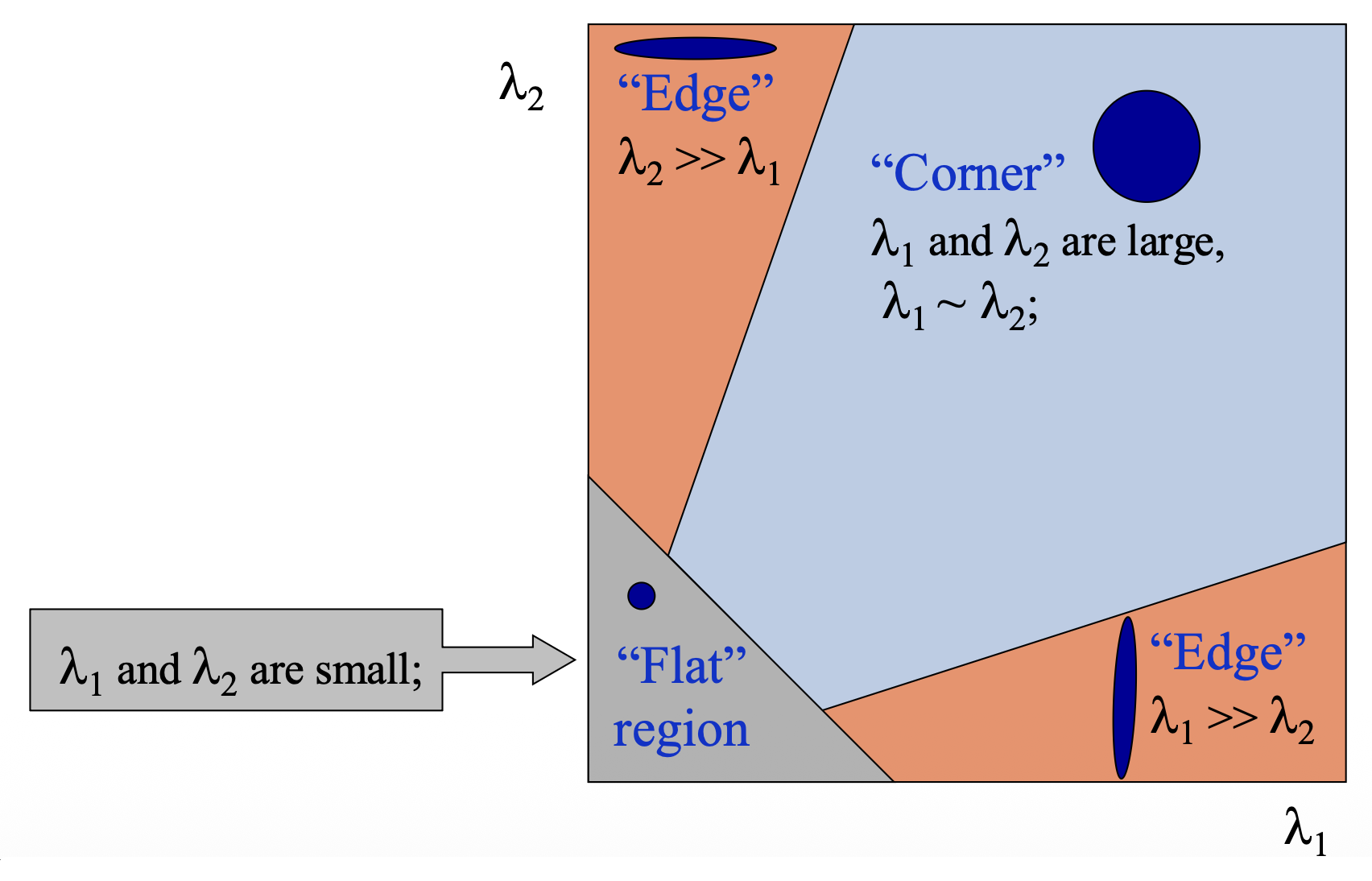

使用 $H$ 的特征值对点分类

Harris Detector⚓︎

哈里斯角检测器(Harris corner detector) 计算以下响应函数： $$ f=\frac{\lambda_1\lambda_2}{\lambda_1+\lambda_2}=\frac{determinant(H)}{trace(H)} $$

$f$ 被称为角响应值(corner response)。

计算过程如下：

计算每个像素的导数
计算每个像素周围高斯窗口内的协方差矩阵 $H$
计算角响应函数 $f$
为 $f$ 设置阈值
寻找响应函数的局部极大值（非极大值抑制 (nonmaximum suppression)）

例子

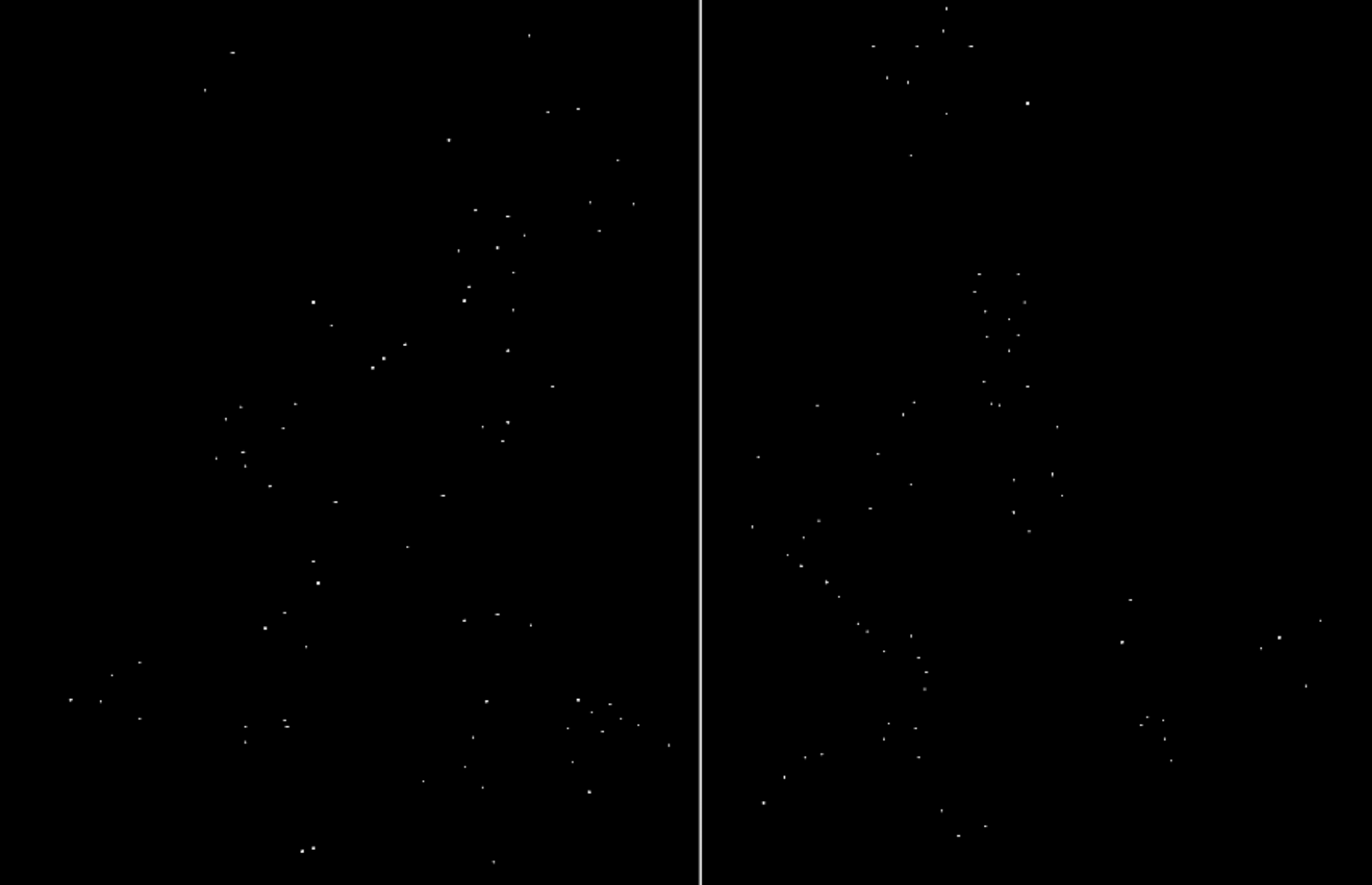

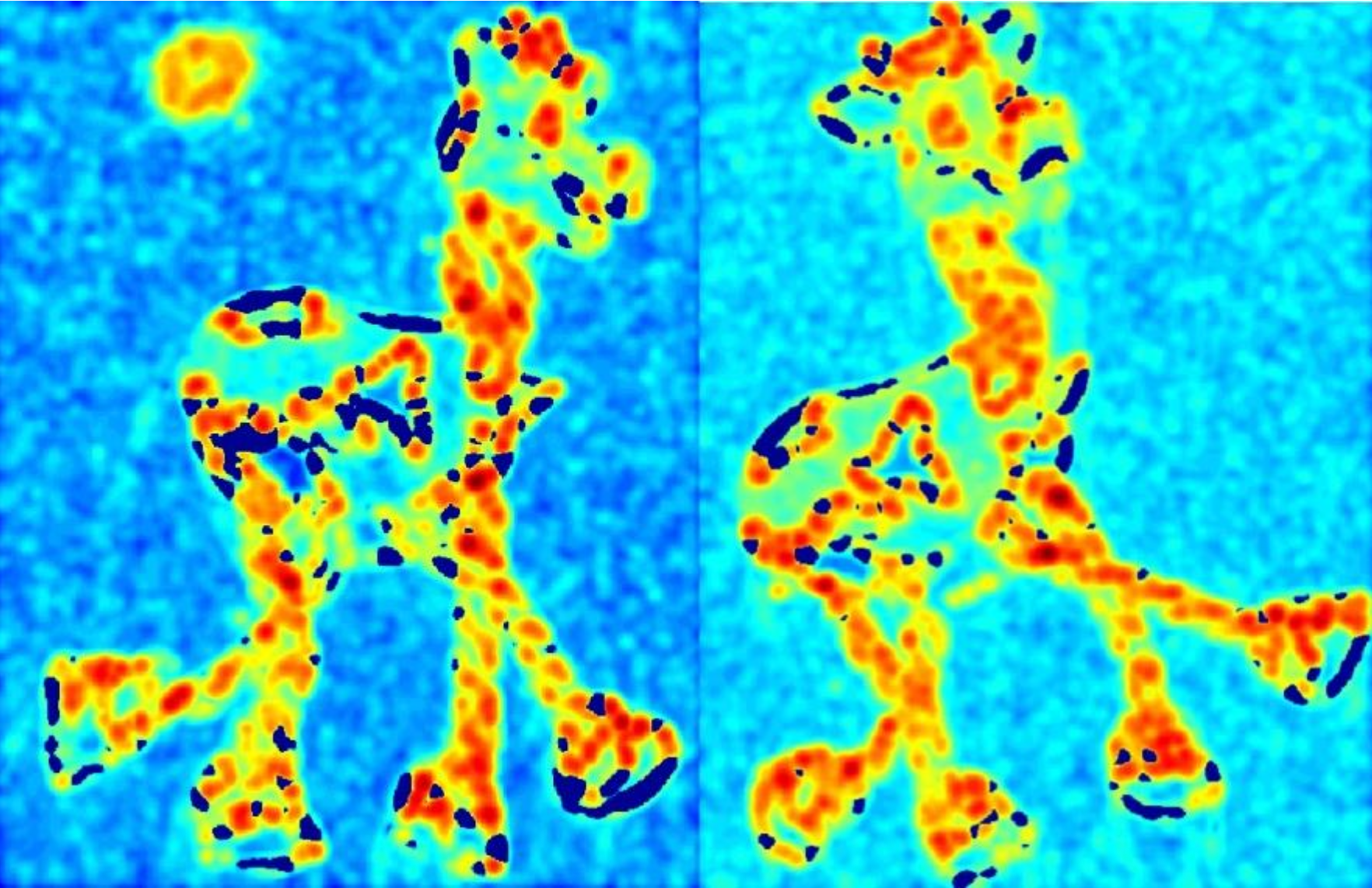

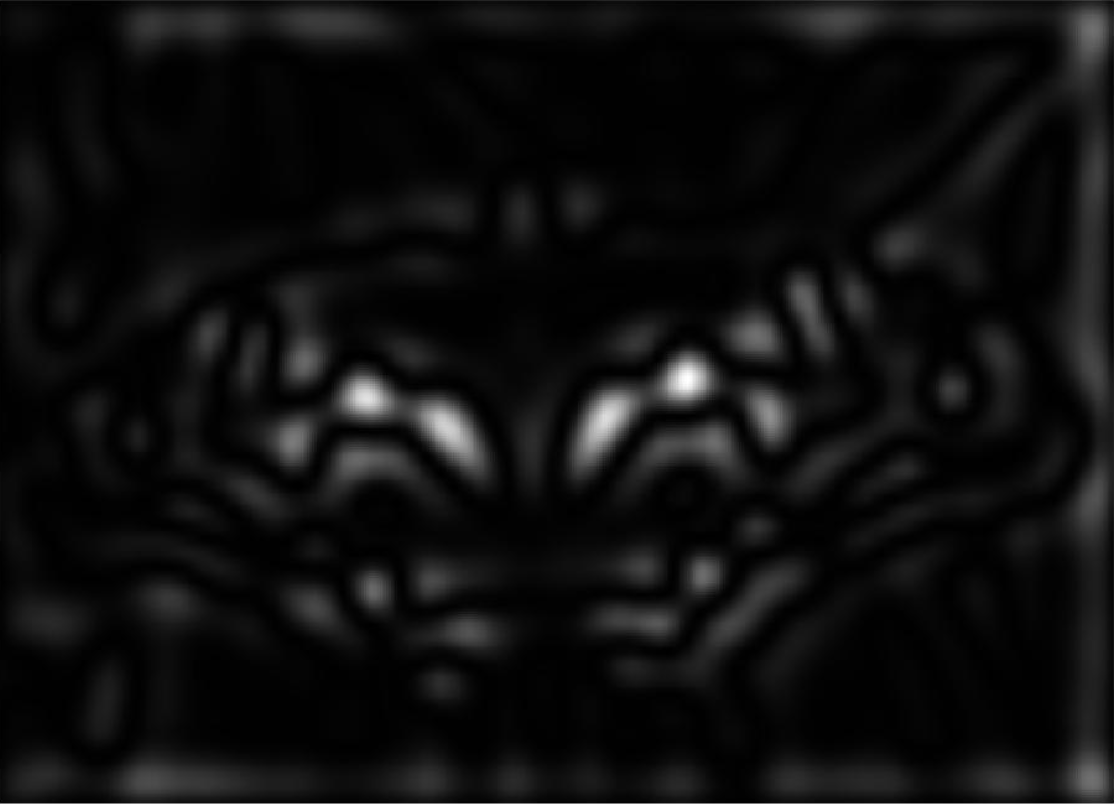

原图计算角响应值 $f$ 只取 $f$ 的局部极大值点结果

对于上面例子的结果，如何确保这些点是可重复的(repeatable)？如何从数学层面定义这个可重复性？我们希望对应像素上的响应值在图像变换 (image transformation) 的过程中保持不变(invariant)。

Invariance Properties⚓︎

图像变换包括：

光学：

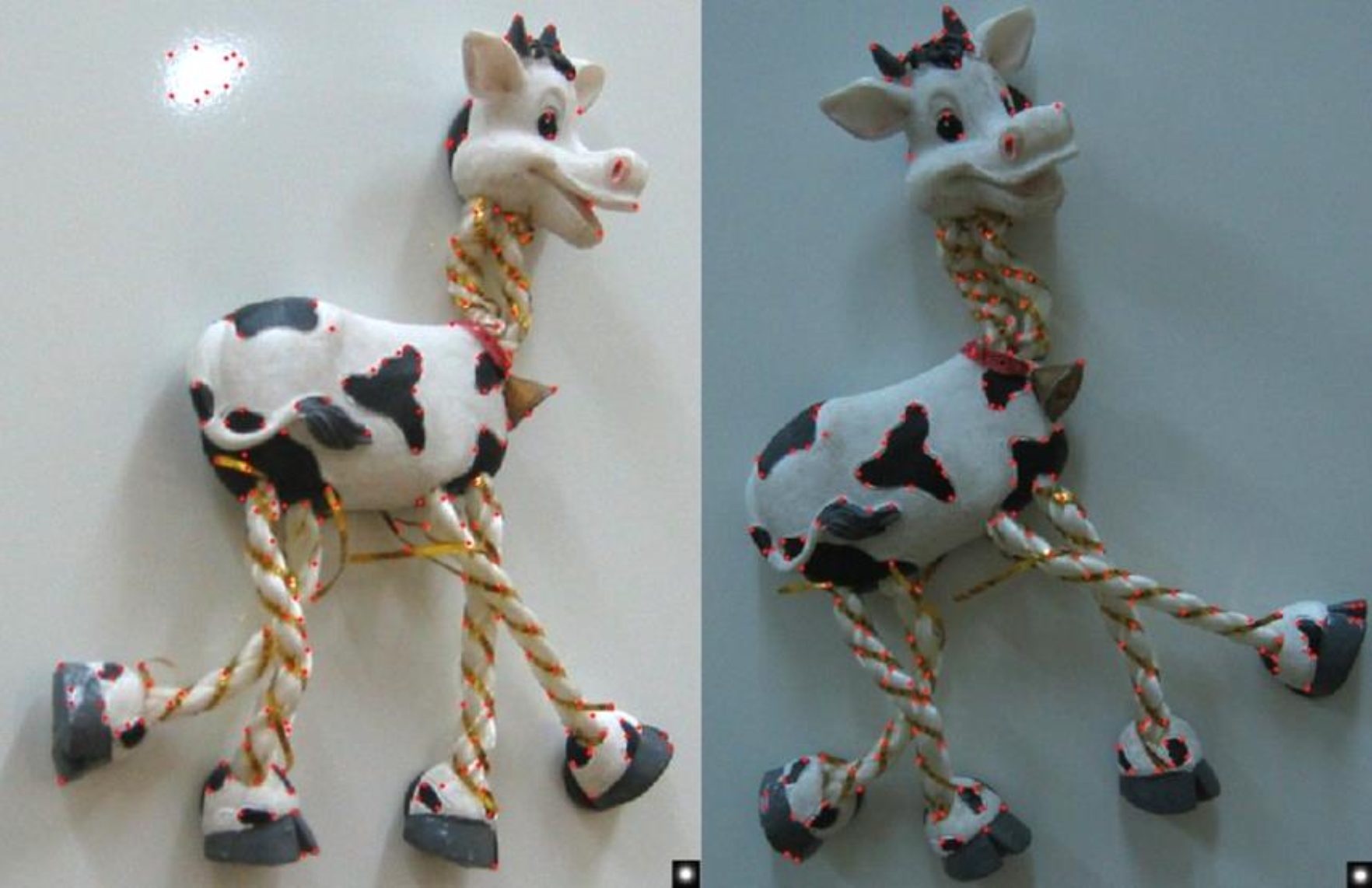

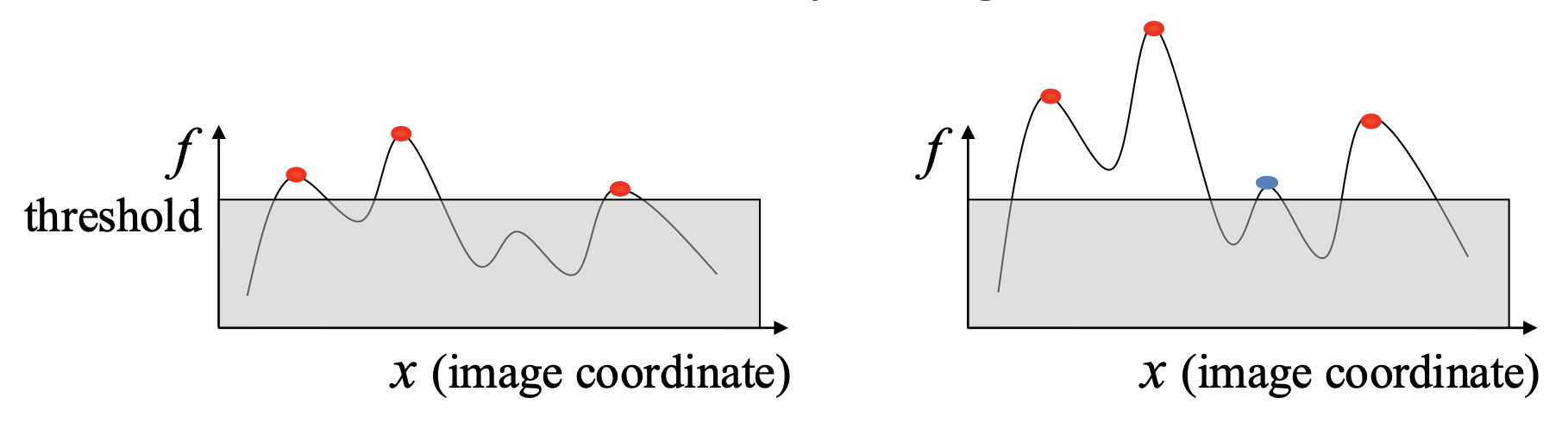

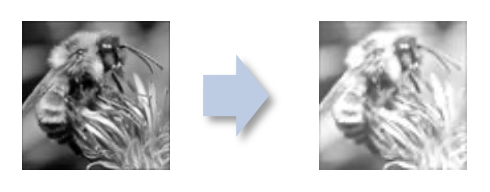

- 光强(intensity) 改变

  假设原图像光强为 $I$，改变后的光强为 $aI + b$
  - 光强移动（$I \rightarrow I + b$）是不变的 (invariant)
  - 光强缩放（$I \rightarrow aI$）是变化的 (not invariant)
  - 综上，角响应值相对光强变化具有部分的不变性
几何：

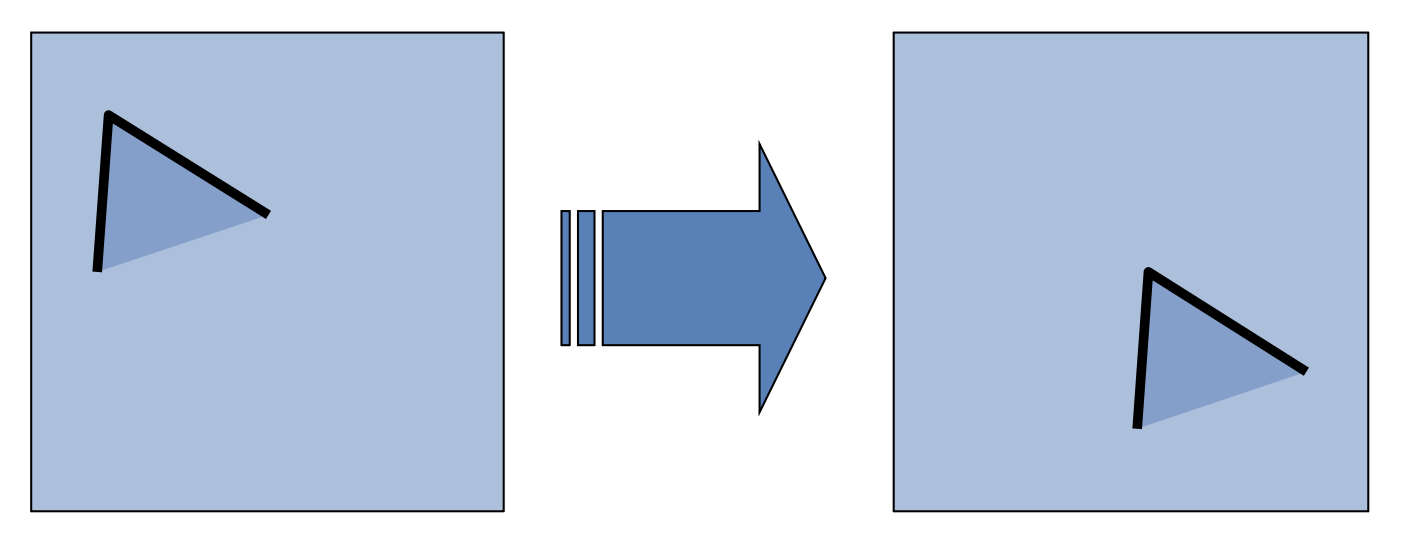

- 平移(translation)：角响应值相对平移具有不变性

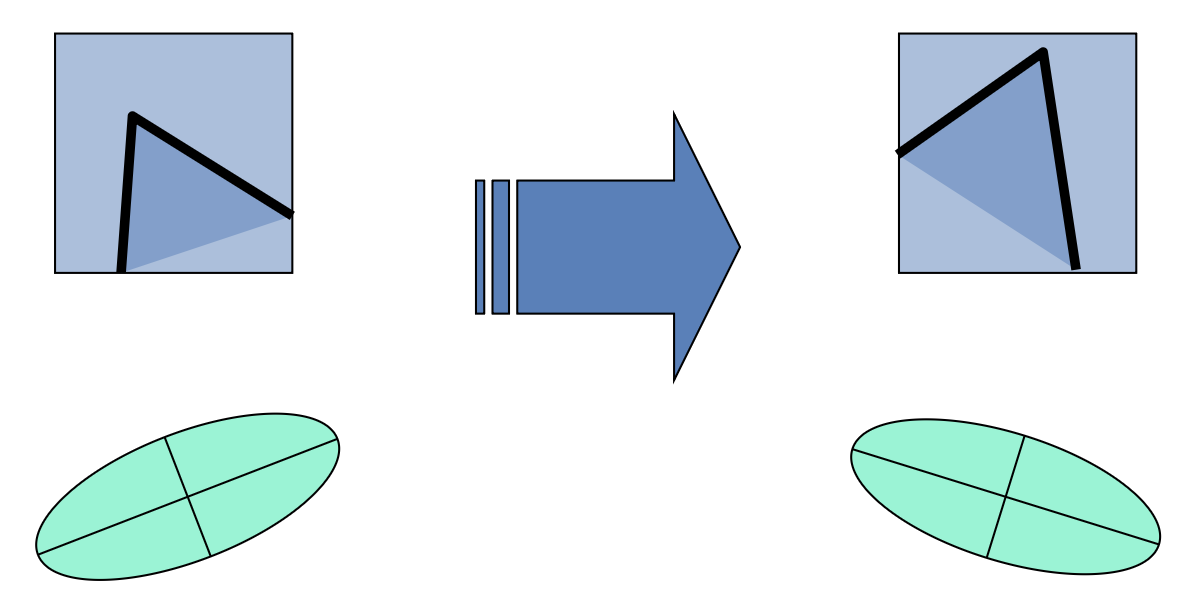

- 旋转(rotation)：角响应值相对旋转具有不变性
  - 椭圆旋转，但其形状（即特征值）保持不变

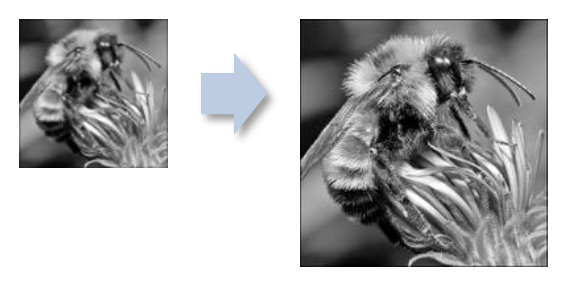

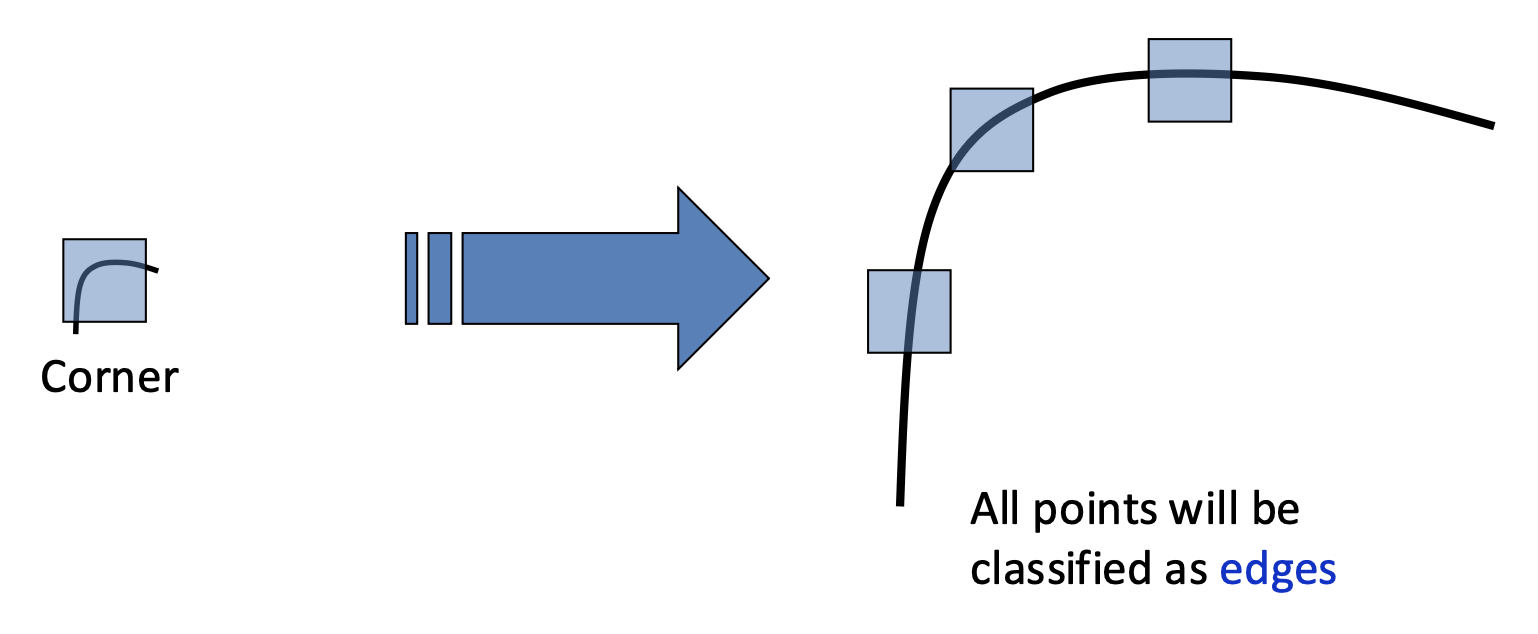

- 放缩(scaling)：角响应值相对缩放不具有不变性

Automatic Scale Selection⚓︎

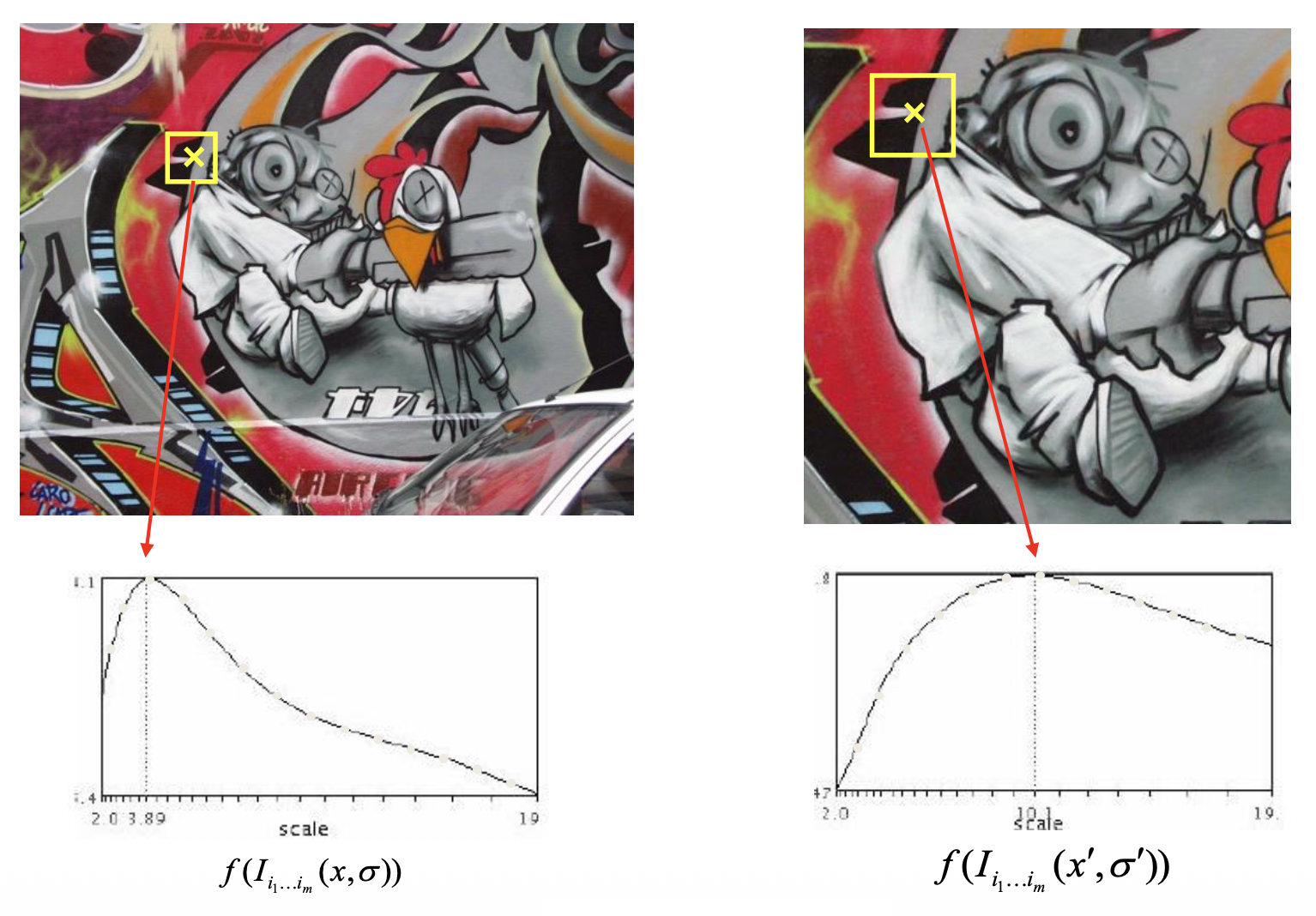

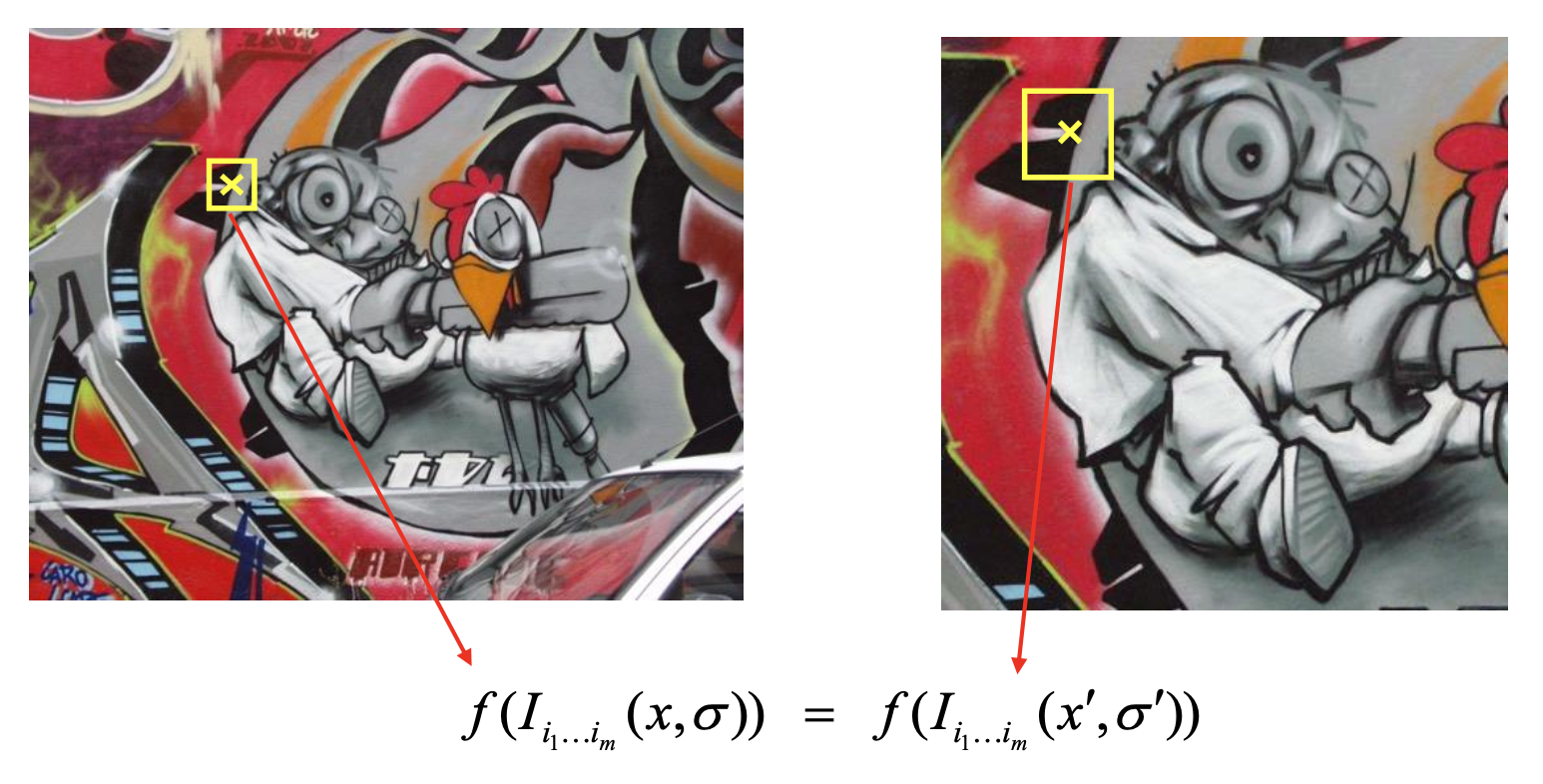

假如要在图像上找角，那么如何确定正确的比例呢？一种解决方案是自动比例选择(automatic scale selection)，通过给定的 $f$ 的局部最大值找出比例：

演示

Step 1 Step 4 Step n 绘制曲线

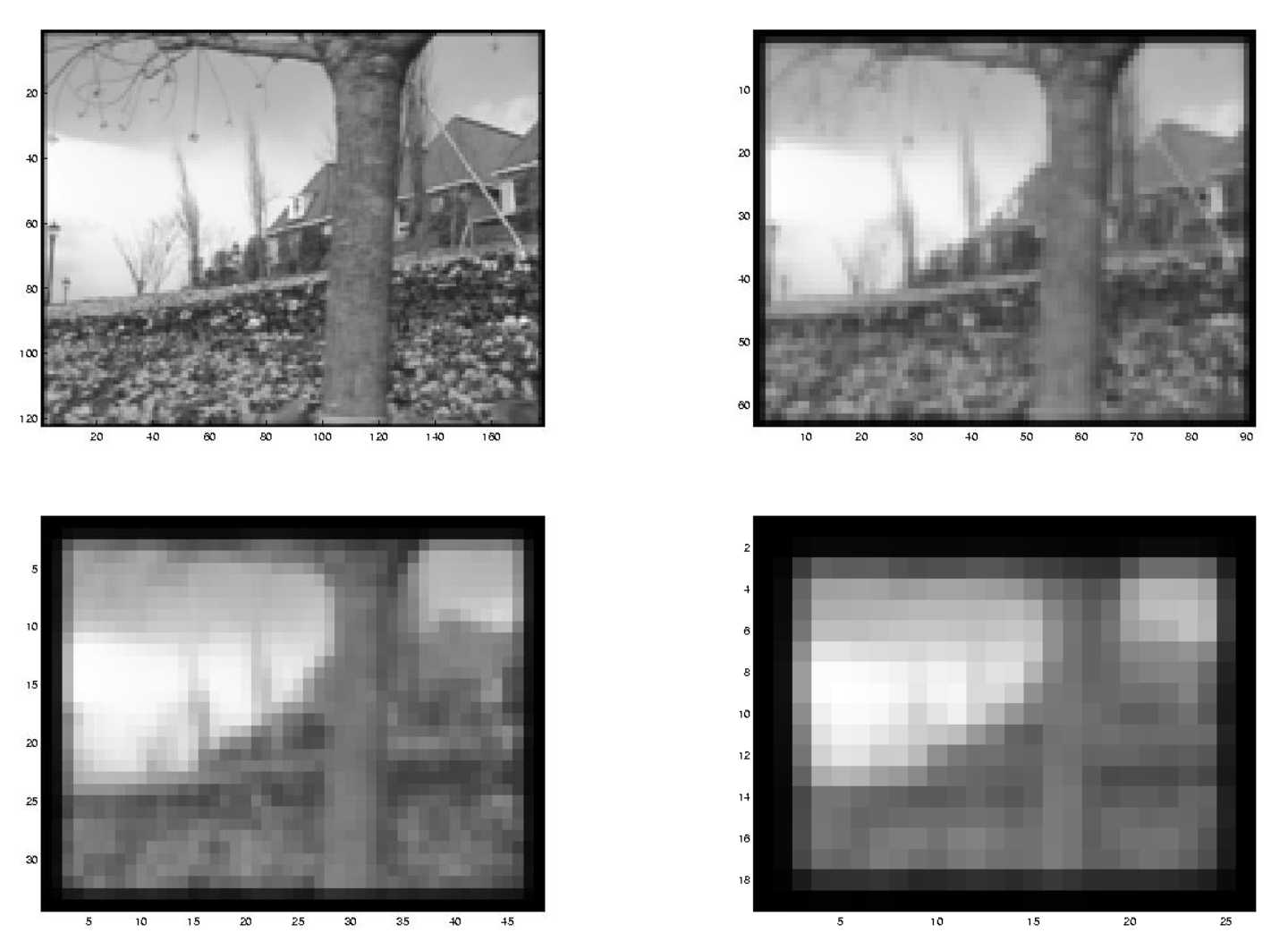

我们可以采用固定窗口大小，并结合图像金字塔的方法来实现，而不是用越来越大的窗口计算 $f$。

Blob Detector⚓︎

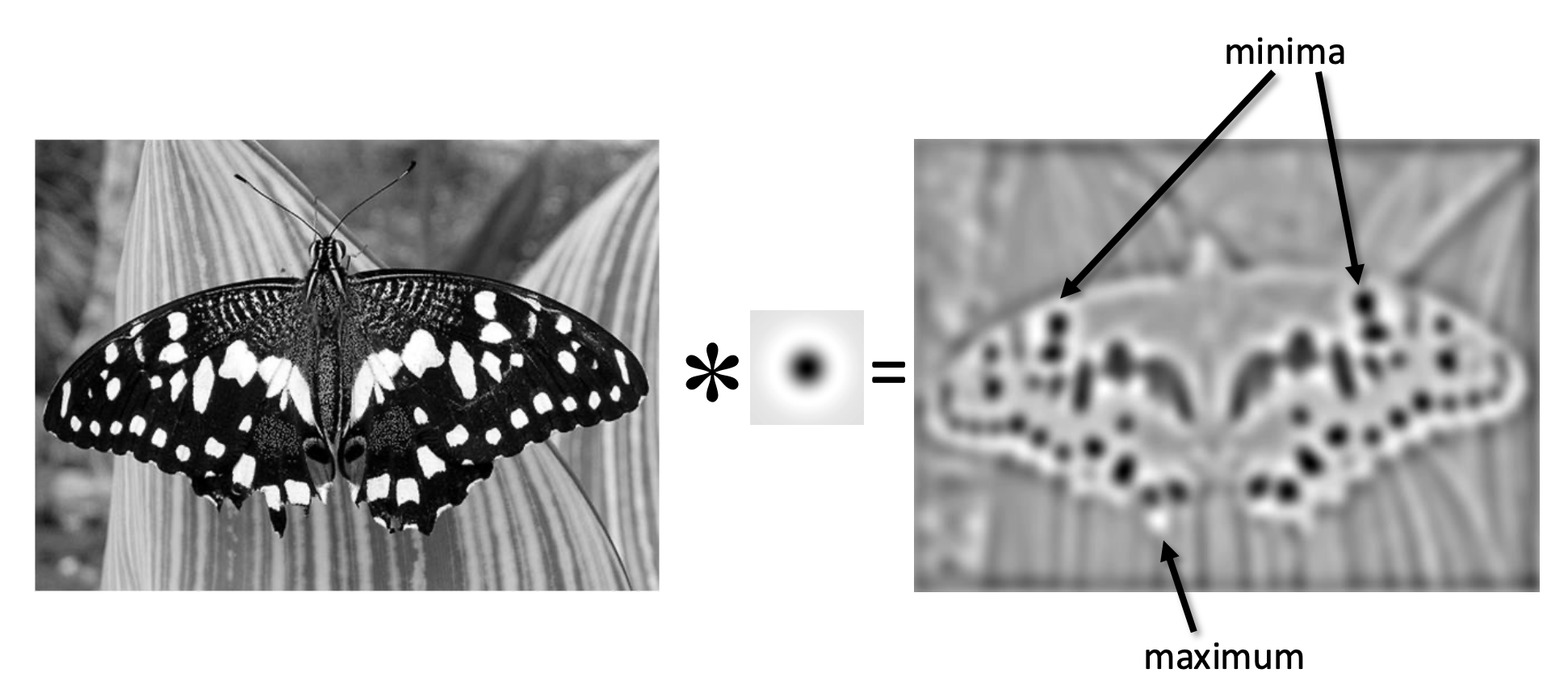

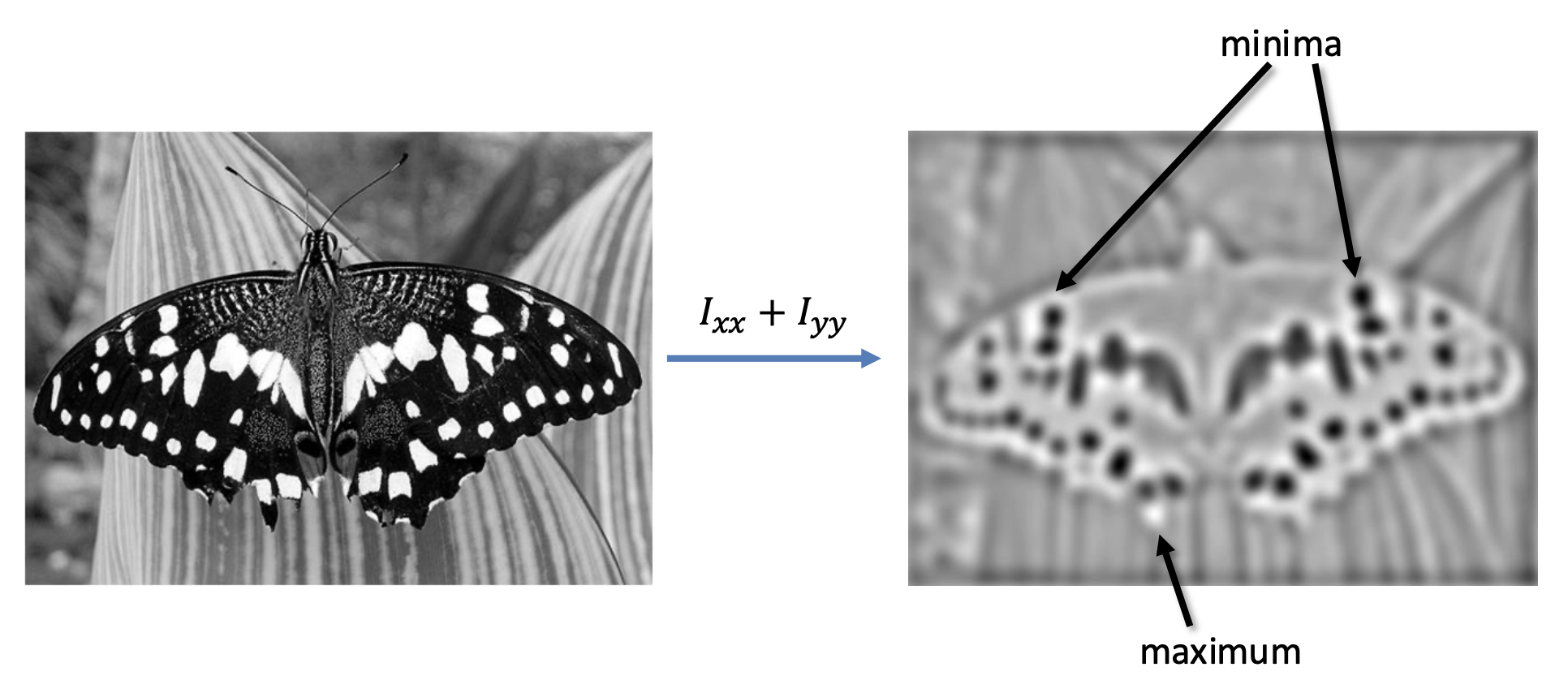

斑点(blob) 是一种不错的图像特征。它在图像光强上有着较大的二阶导数值。因此可通过计算图像的拉普拉斯函数，找到其中的最小值和最大值，从而找到斑点。

接下来的问题是如何计算拉普拉斯呢？

拉普拉斯算子(Laplacian operator)

\[ \nabla^2=\frac{\partial^2}{\partial x^2}+\frac{\partial^2}{\partial y^2} \]
通过滤波计算图像导数

\[ \begin{aligned}&\frac{\partial^{2}f}{\partial x^{2}}=&&f\left(x+1\right)+f\left(x-1\right)-2f\left(x\right)\quad\to\quad\begin{bmatrix}1&-2&1\end{bmatrix} \quad (\text{x kernel}) \\&\frac{\partial^{2}f}{\partial y^{2}}=&&f\left(y+1\right)+f\left(y-1\right)-2f\left(y\right)\quad\to\quad\begin{bmatrix}1\\-2\\1\end{bmatrix} \quad (\text{y kernel})\end{aligned} \]

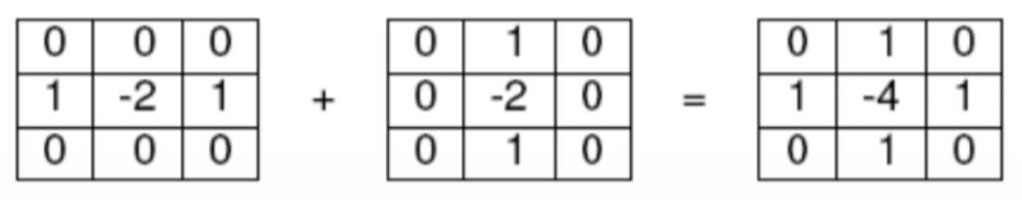

拉普拉斯滤波器(Laplacian filter)

由于拉普拉斯滤波器对噪音敏感，因此通常我们会将其和高斯滤波器结合起来一起用，构成了拉普拉斯 - 高斯滤波器(Laplacian of Gaussian, LoG)。

先使用高斯滤波器平滑图像
然后再计算拉普拉斯值

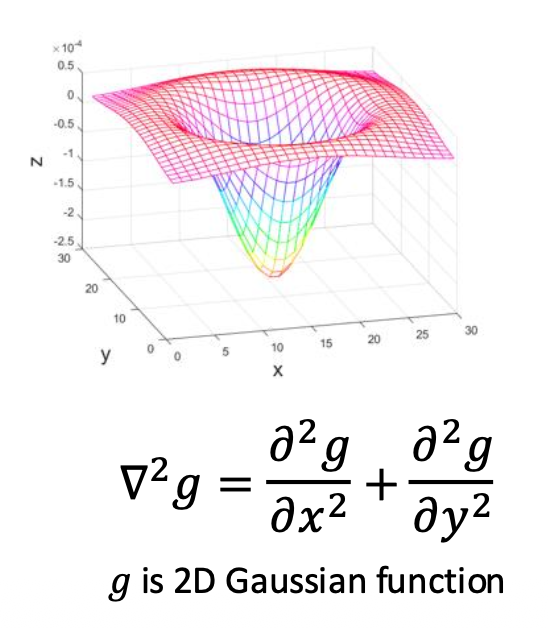

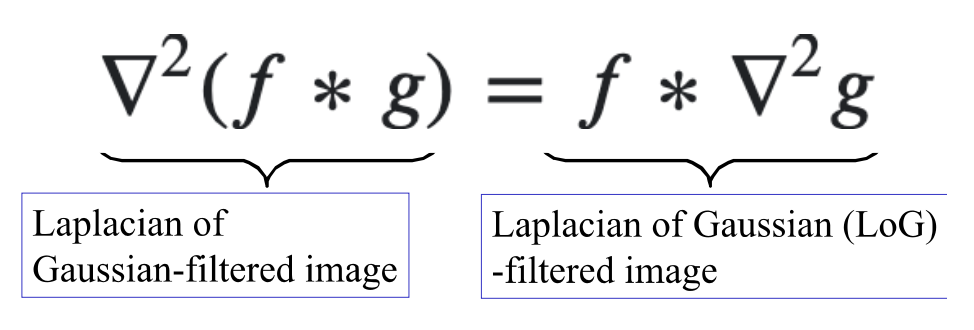

通过以下转换来高效计算 LoG：

LoG 的比例受高斯函数的 $\sigma$ 控制

例子

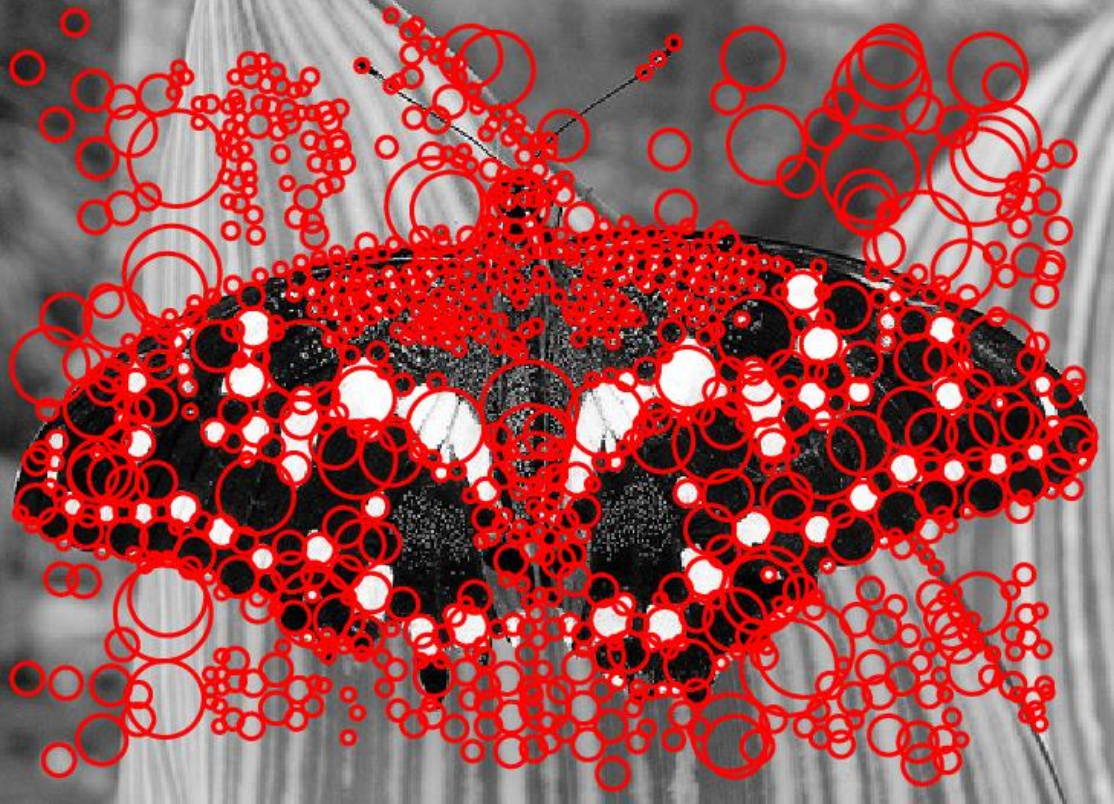

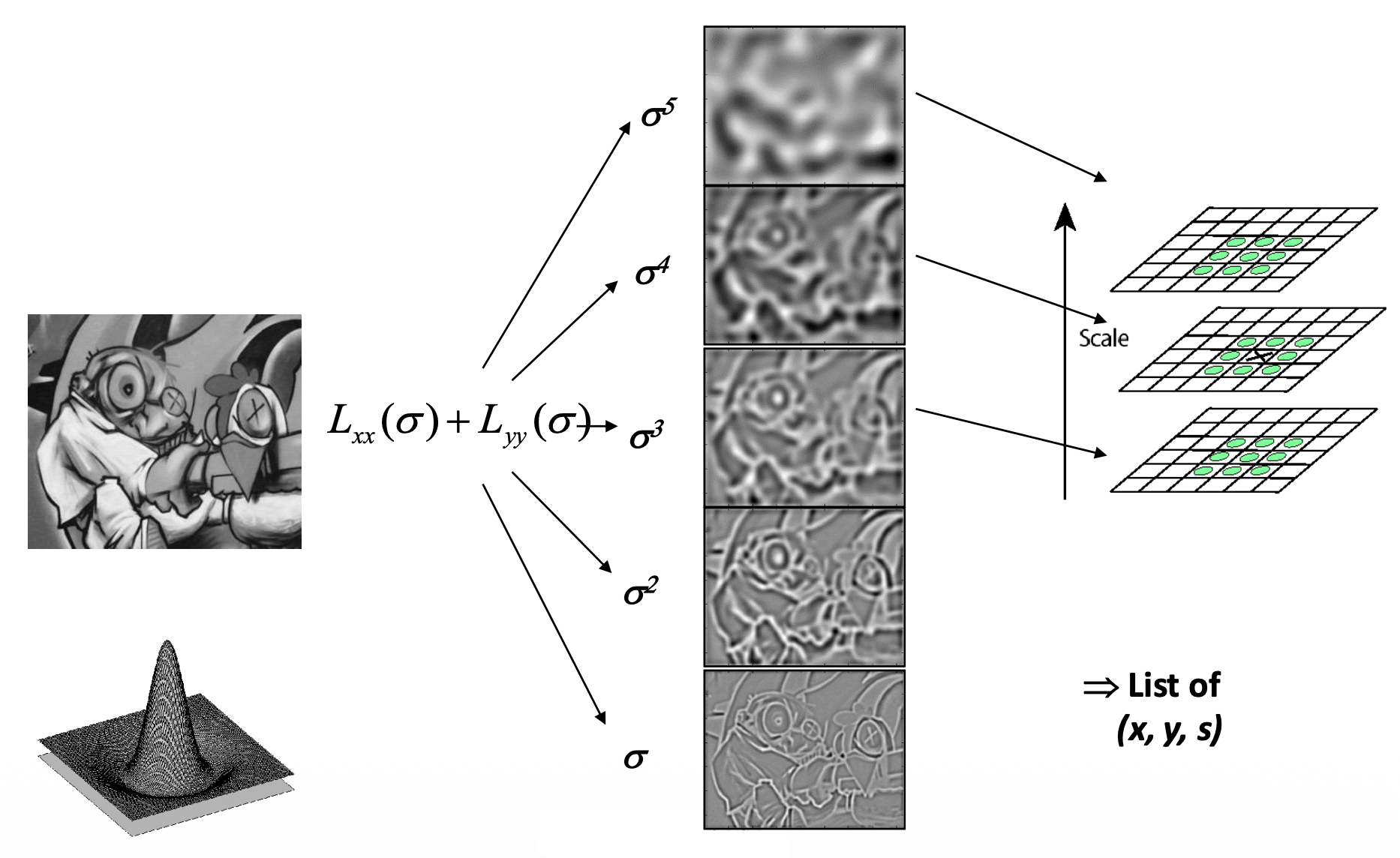

特征点同时是位置和比例的局部最大值：

例子

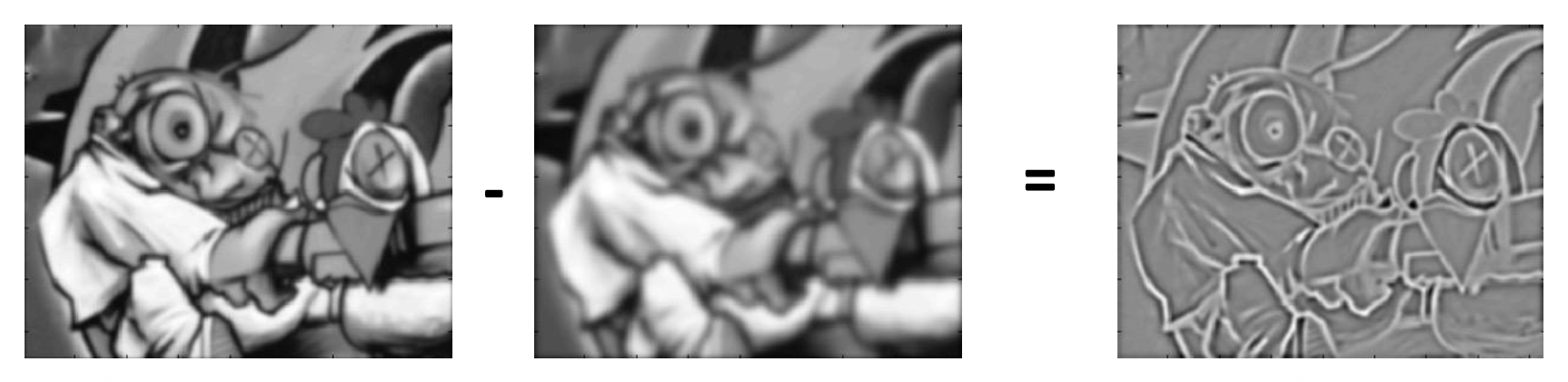

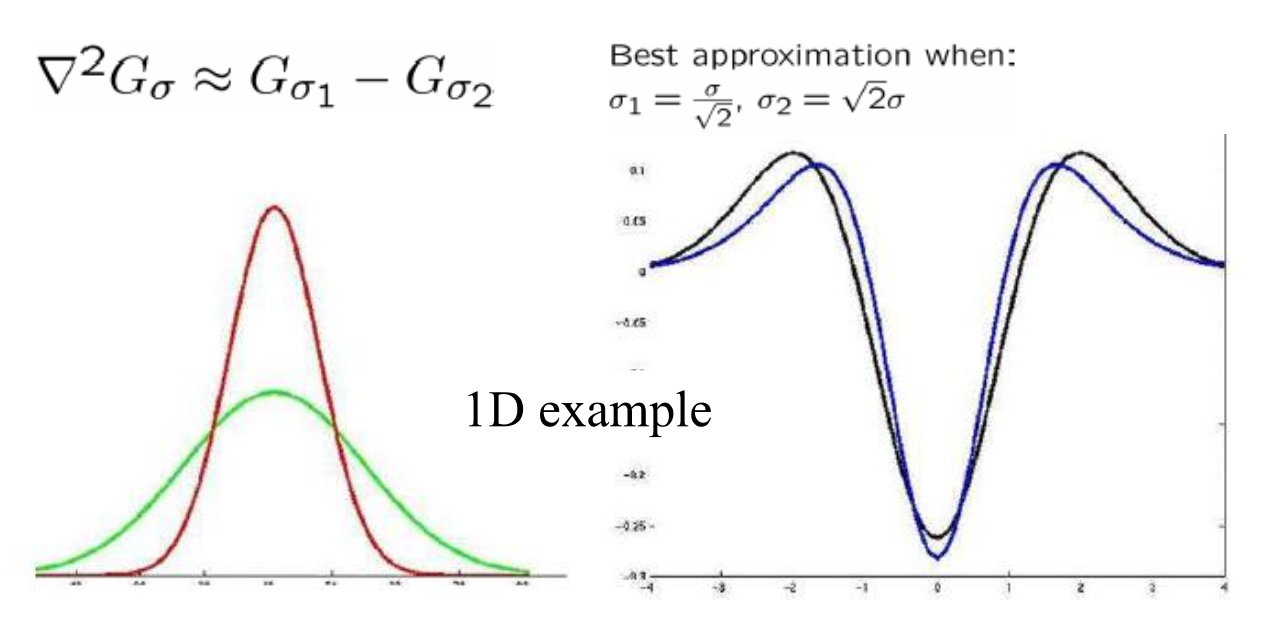

LoG 可用两个高斯函数差(difference of Gaussian, DoG) 近似

使用 DoG 滤波：

使用两个高斯滤波器滤波
计算两个滤波后图像之差

Description⚓︎

相近内容的图像块 (patch) 应具有相近的描述符 (descriptor)。

描述兴趣点周围区域的最简单方法是记录下光强值列表，从而构成一个特征向量。但这样做的问题是即便对微小的移动或旋转也很敏感（即不是不可变的）。

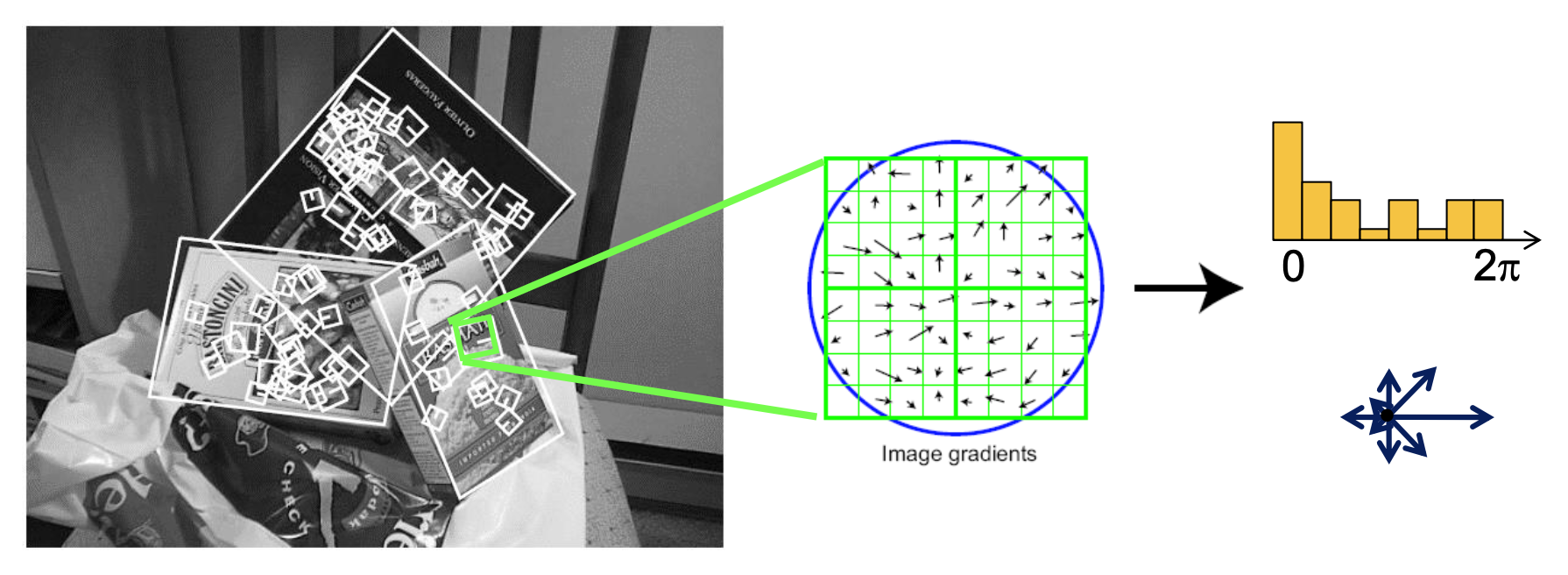

常用的一种方法是 SIFT（尺度不变特征变换 (scale invariant featrue transform)）描述符，它有一个关于方向梯度的直方图。

捕捉重要的纹理信息
对微小平移和仿射形变 (affine deformation) 具有鲁棒性

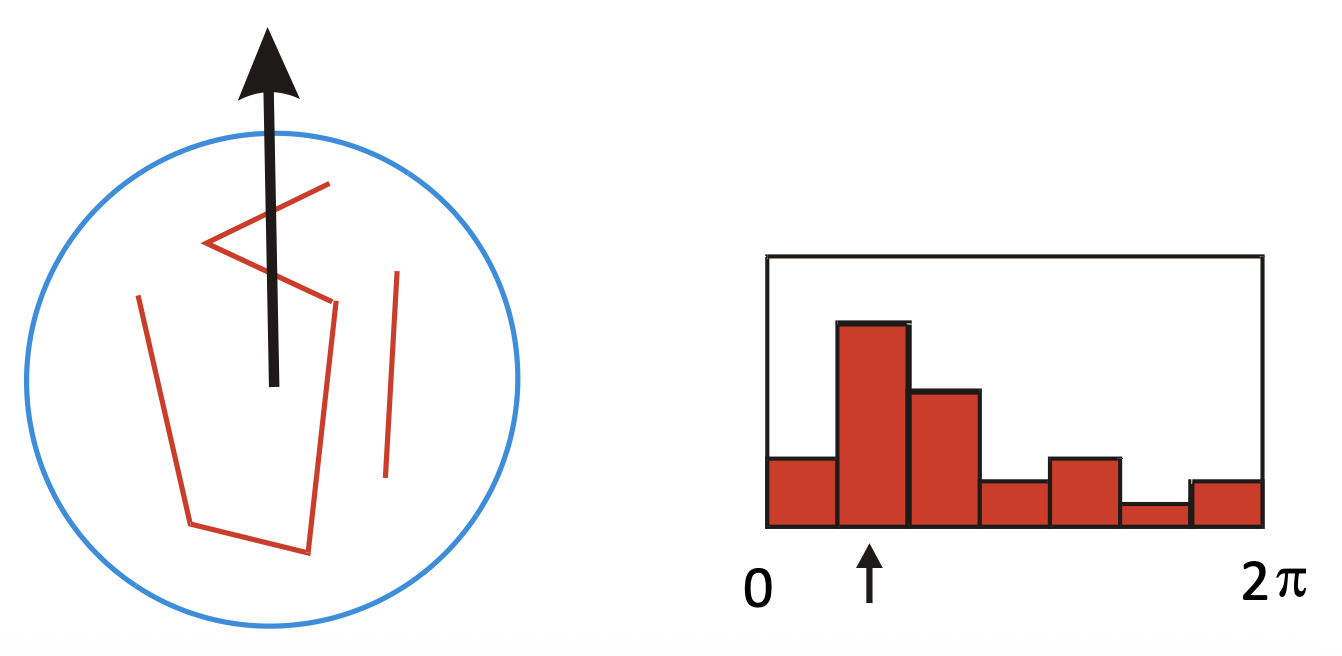

方向归一化(orientation normalization)：

计算方向直方图
选择主方向
归一化：旋转至固定方向

Lowe’s SIFT 算法：

运行 DoG 检测器（寻找位置 / 尺度空间的最大值）
寻找主方向
对于每一对（x，y，尺度，方向），创建描述符

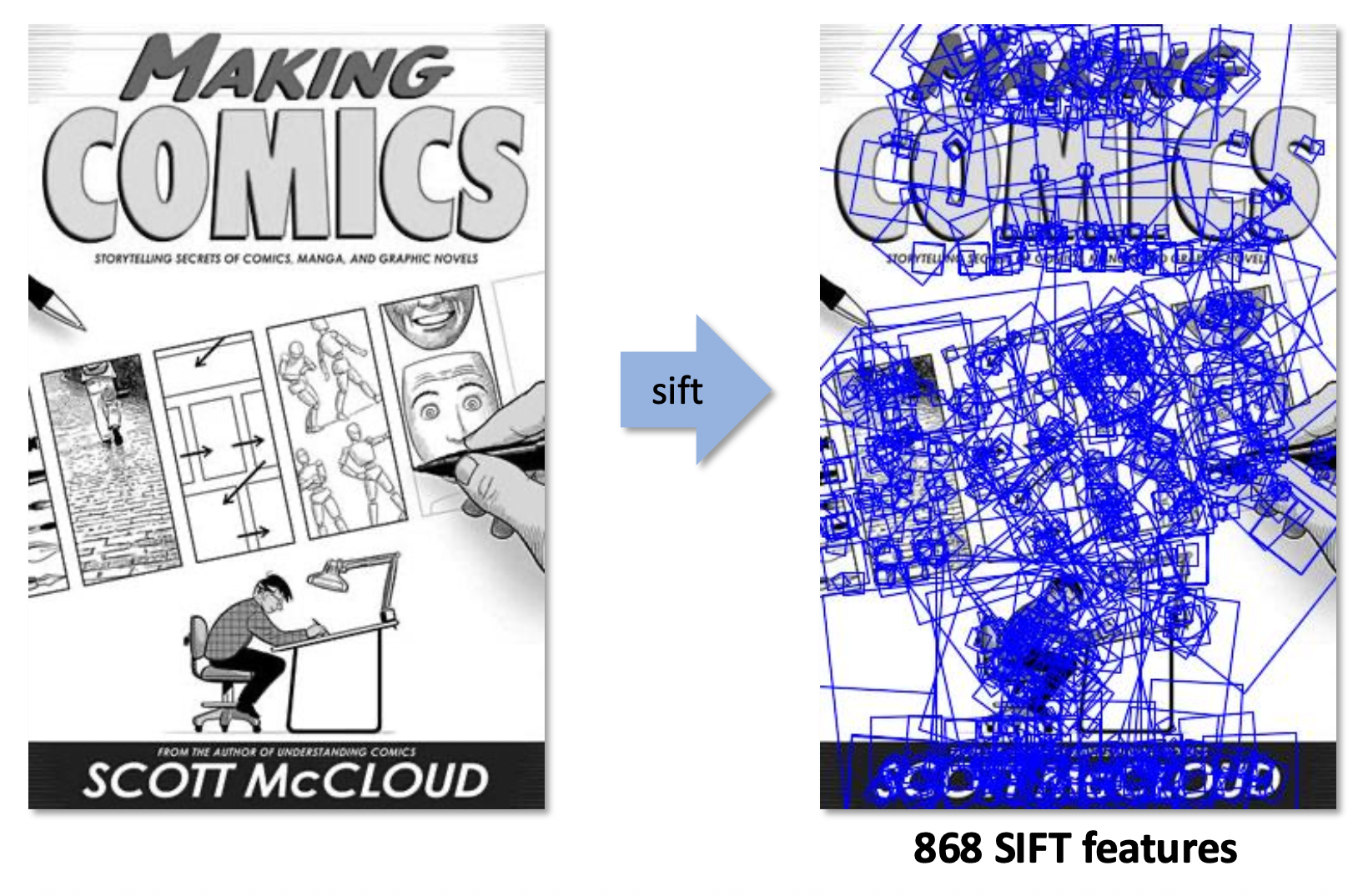

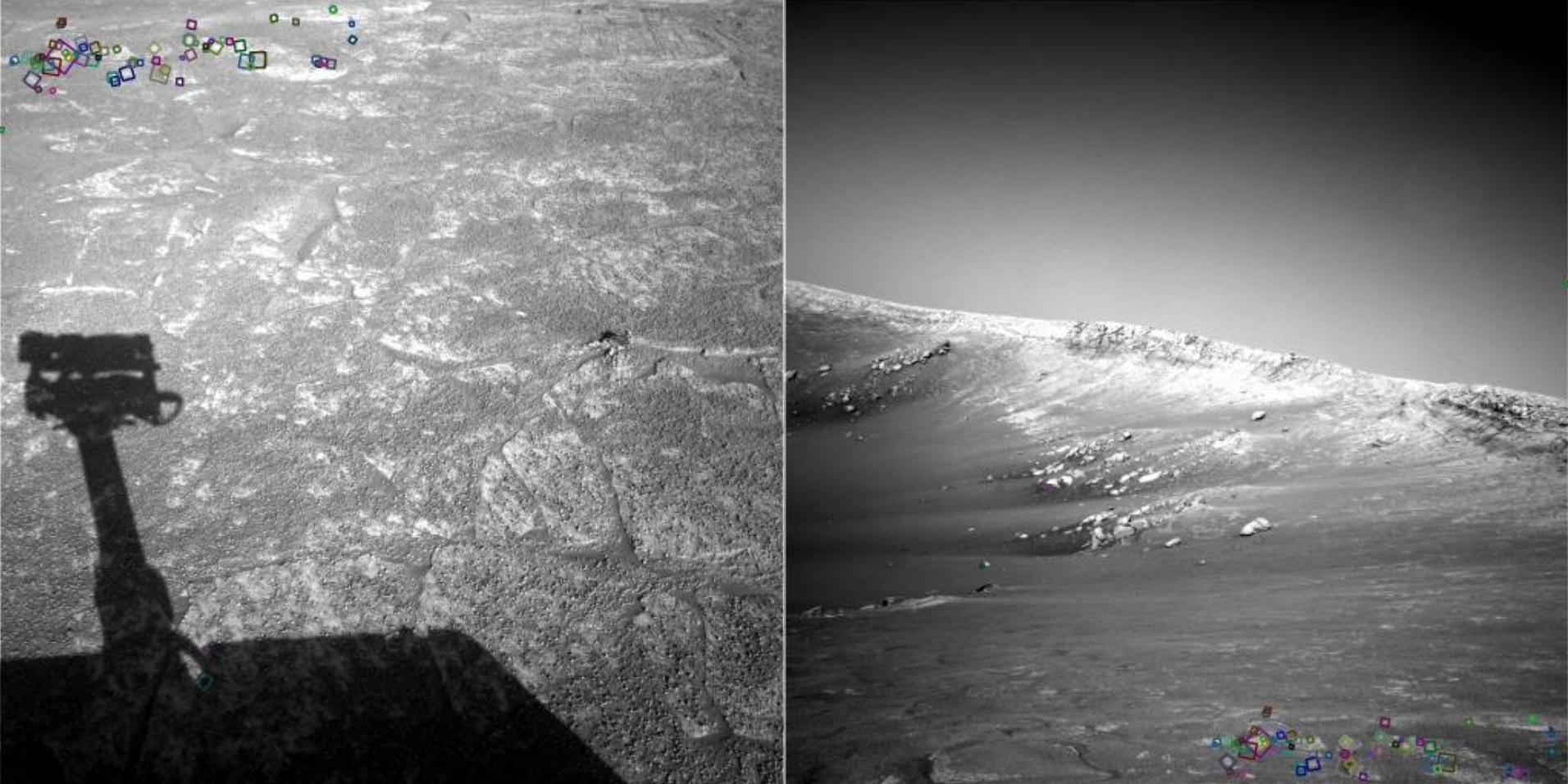

例子

例 1 例 2

SIFT 的性质——非常鲁棒的匹配技术：

能处理视图上的变化，理论上具备对旋转和尺度上的不变性（为什么？）
能处理照明上的巨大变化
- 有时甚至能应对白天 v.s. 夜晚的变化
快速且高效，能够实时运行
大量可用代码

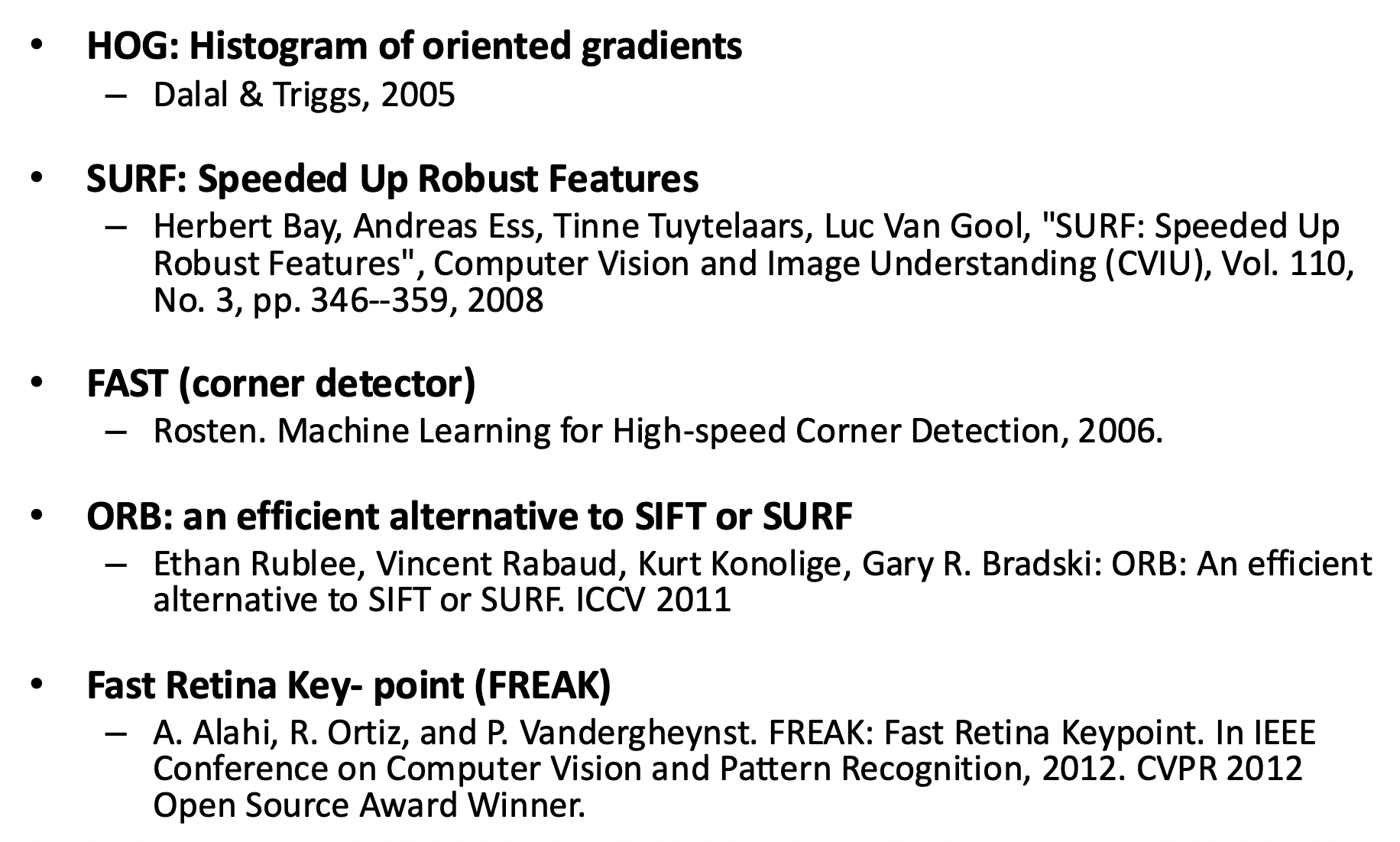

其他检测器和描述符

Matching⚓︎

特征匹配：对于图像 $I_1$ 的特征，如何找到对应图像 $I_2$ 上的最佳匹配？

定义一个用于比较两个描述符的距离函数
测试 $I_2$ 上的所有特征，找出其中距离最小的那个

这个“距离”的衡量方式有（假设特征为 $f_1, f_2$）：

L2 距离 $\|f_1 - f_2\|$

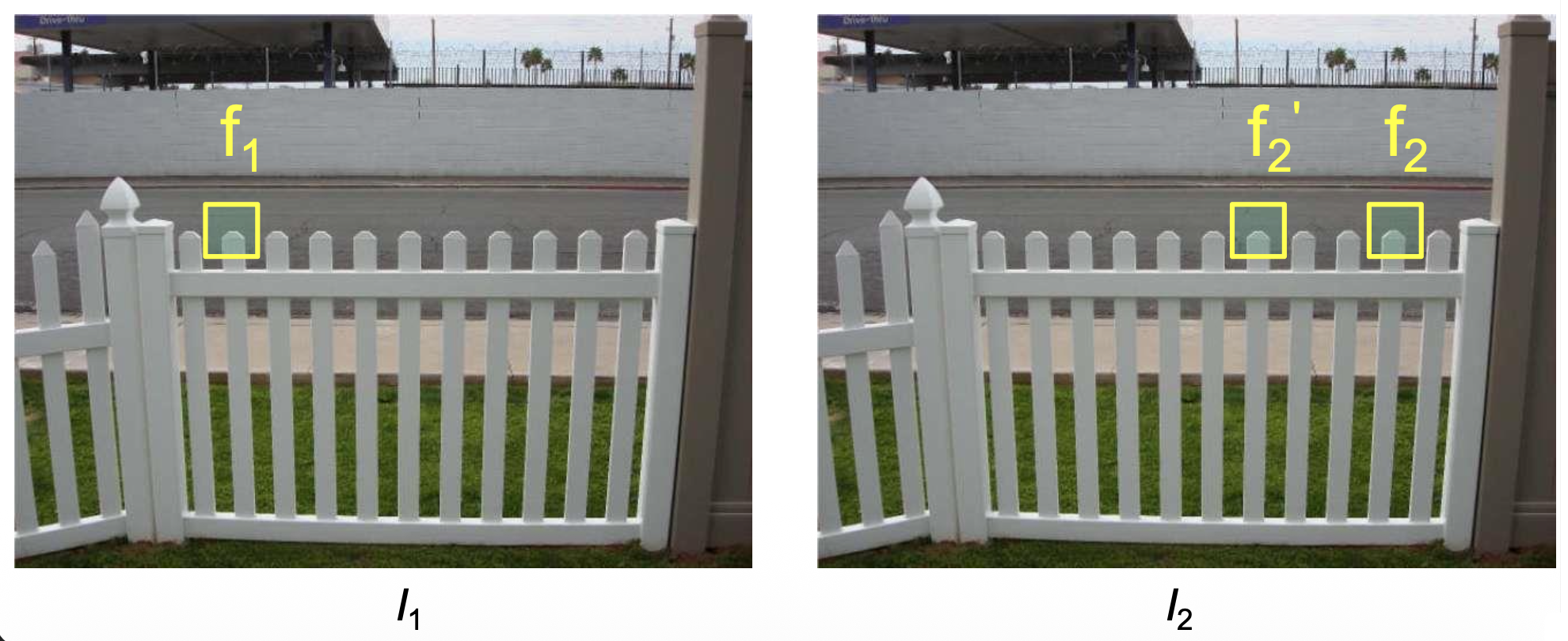

- 问题：小距离带来了歧义（不正确）的匹配（比如下图不同位置栅栏部位的匹配）

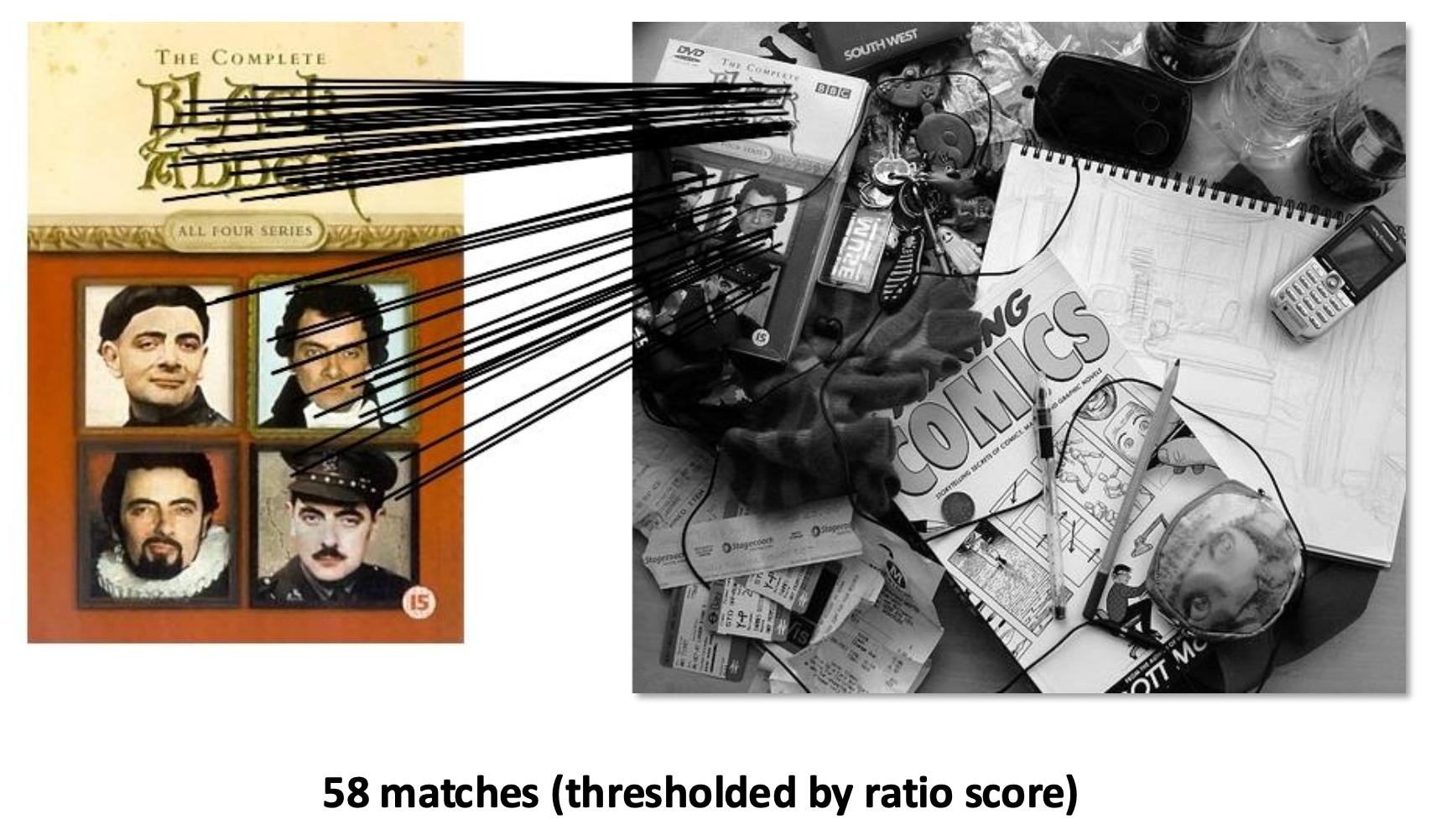

比例测试(ratio test)
- 比例分数 = $\dfrac{\|f_1 - f_2\|}{\|f_1 - f_2'\|}$，其中
  - $f_2$ 是 $I_2$ 中对应 $f_1$ 的最佳匹配
  - $f_2'$ 是 $I_2$ 中对应 $f_1$ 的次最佳匹配
- 问题：当比例分数较大时仍然可能带来有歧义的匹配
相互最近邻居(mutual nearest neighbor)
- $f_2$ 是 $I_2$ 中对应 $f_1$ 的最近邻居
- $f_1$ 是 $I_1$ 中对应 $f_2$ 的最近邻居

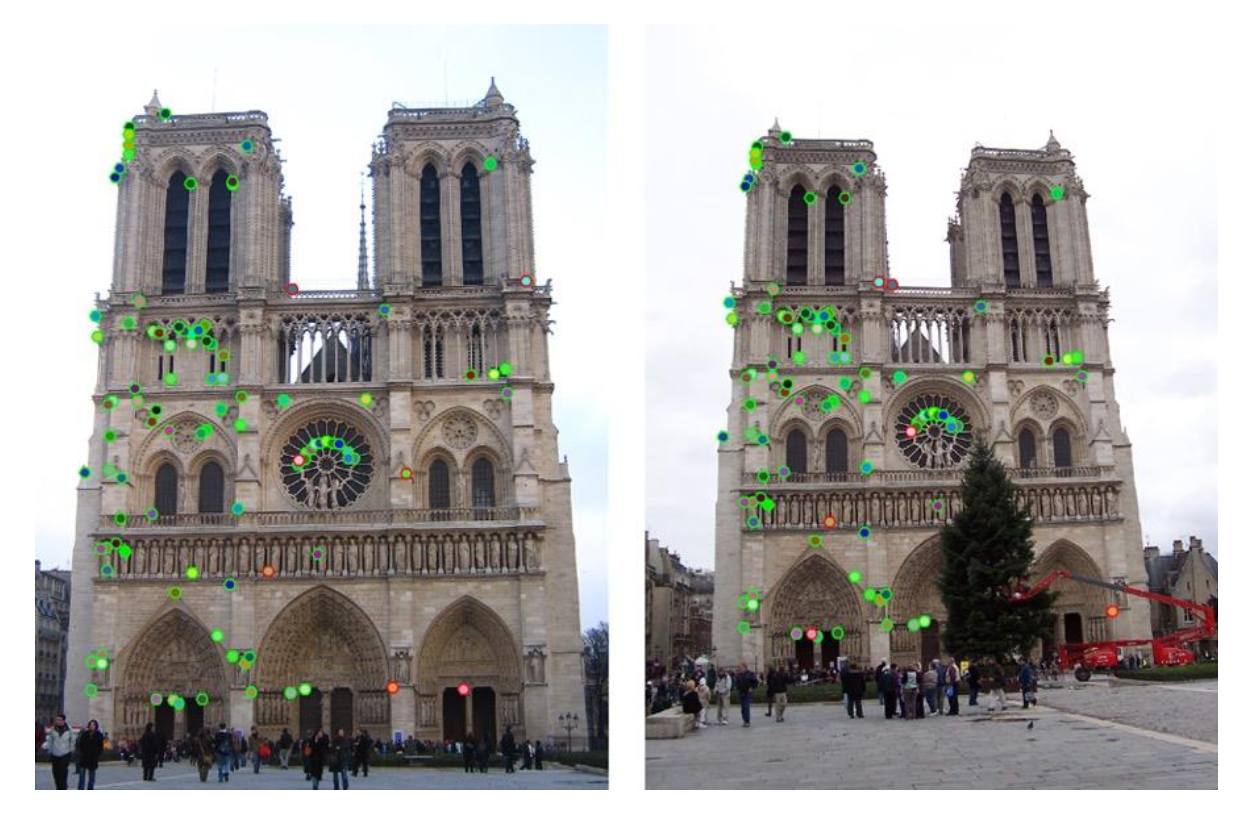

例子

例 1 例 2

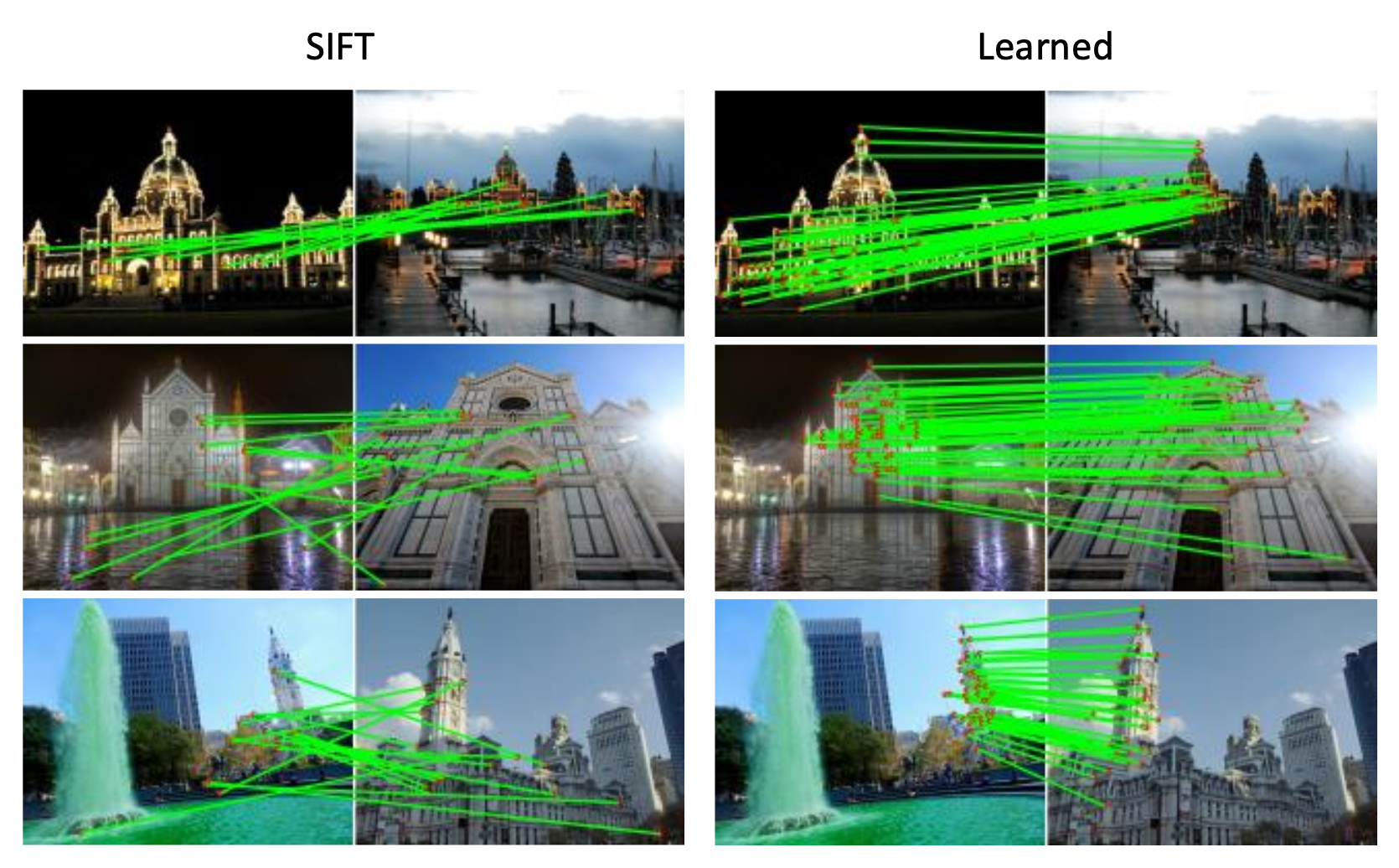

用于特征匹配的深度学习

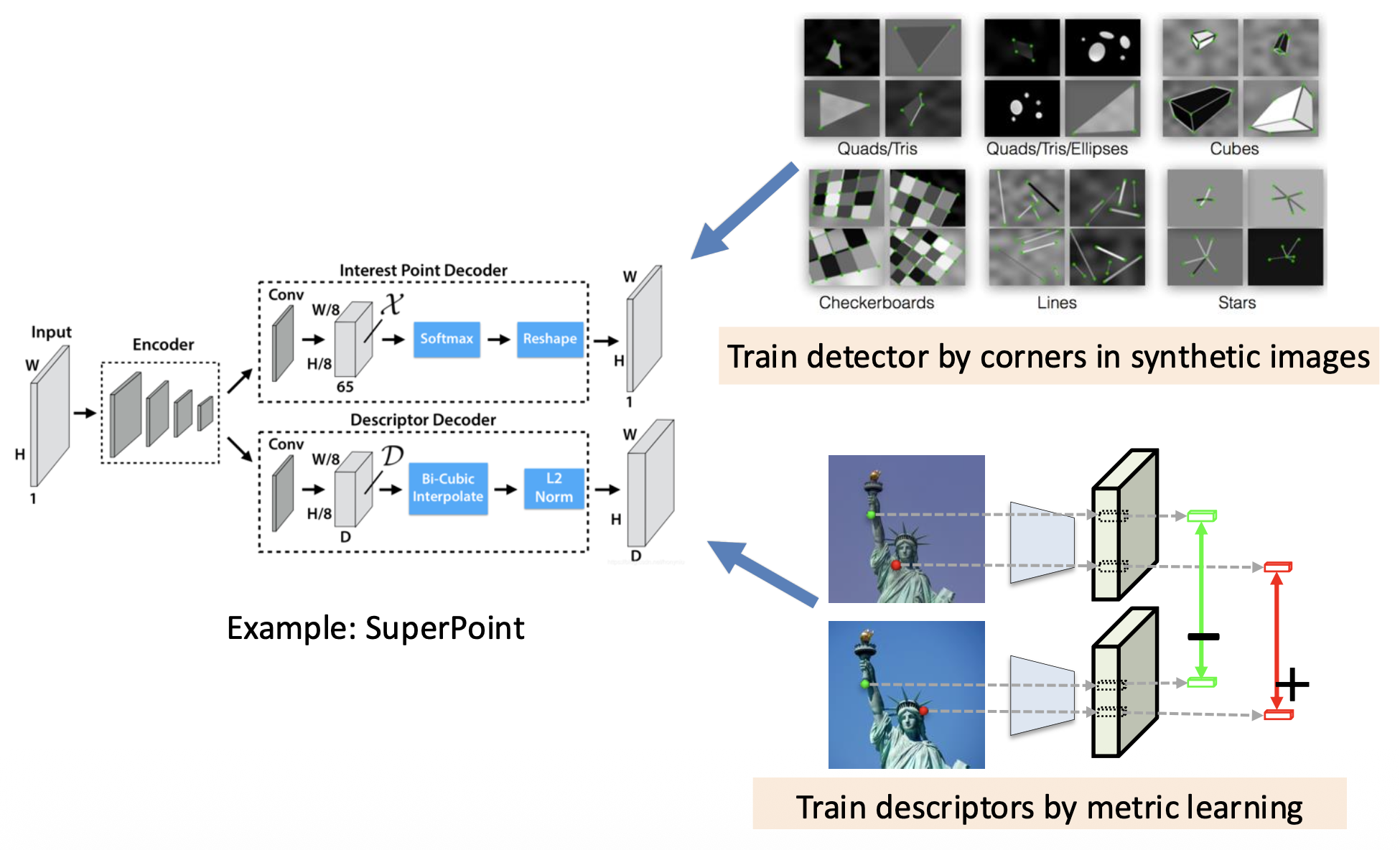

基于学习的局部特征

Motion Estimation⚓︎

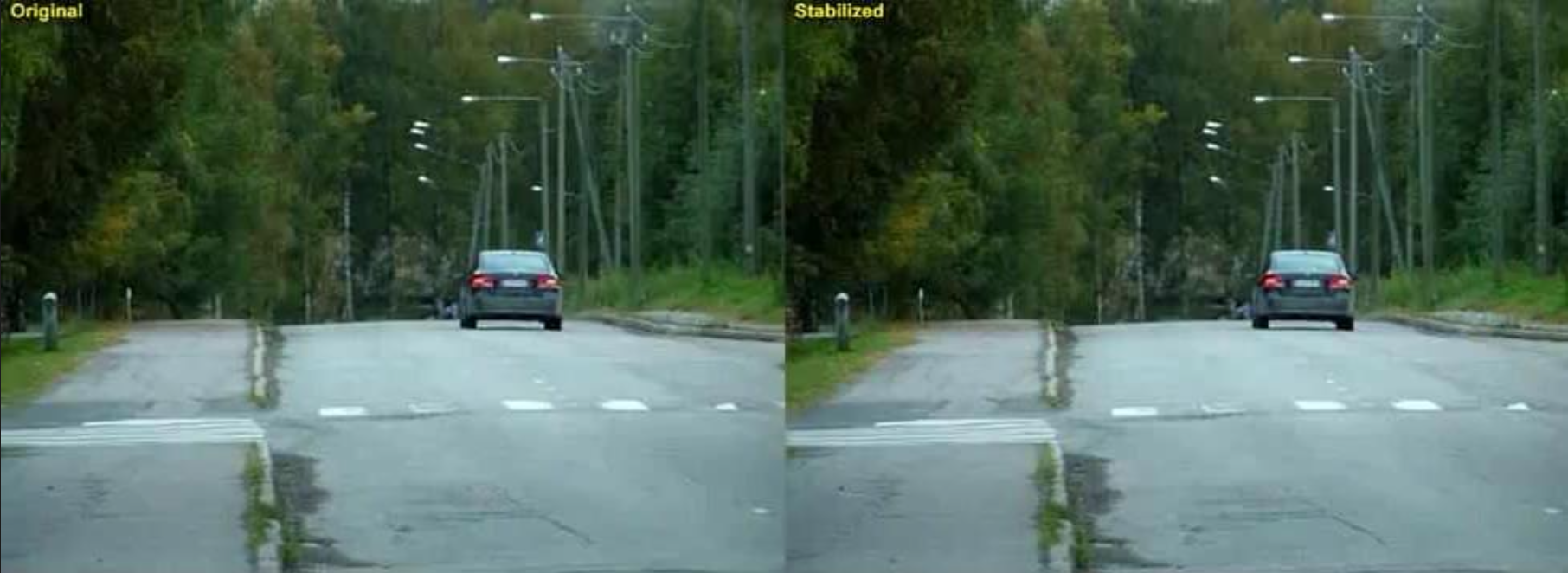

我们生活在运动(motion) 的世界里，因此观察、理解、预测运动是我们日常生活中的重要组成部分。

例子：一些有意思的错觉现象

盯着这些图案看，感觉它们好像在动，但实际上都是静止的图片。

这些现象背后真正的机制有待探究。不过 FMRI 数据显示，这些错觉与眼球运动的某些组成部分有关。

运动的成因：

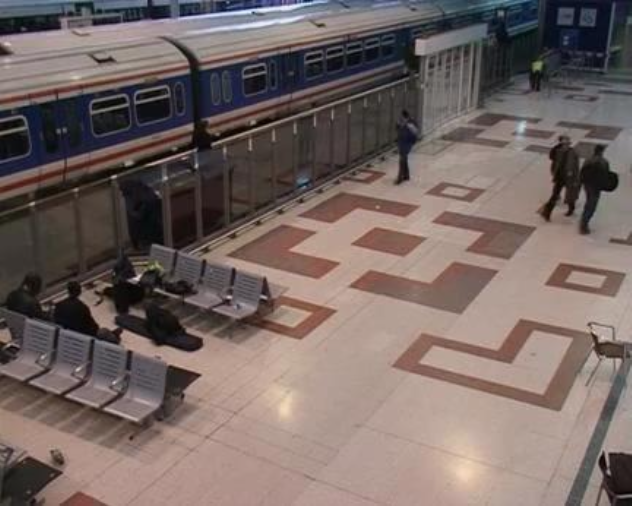

相机静止，场景移动
相机移动，场景静止
相机和场景都移动
相机静止，场景移动，光源也移动

运动估计存在以下问题：

特征追踪(feature tracking)：提取特征点，并在多帧间追踪它们，输出这些（稀疏）点的位移 (displacement)

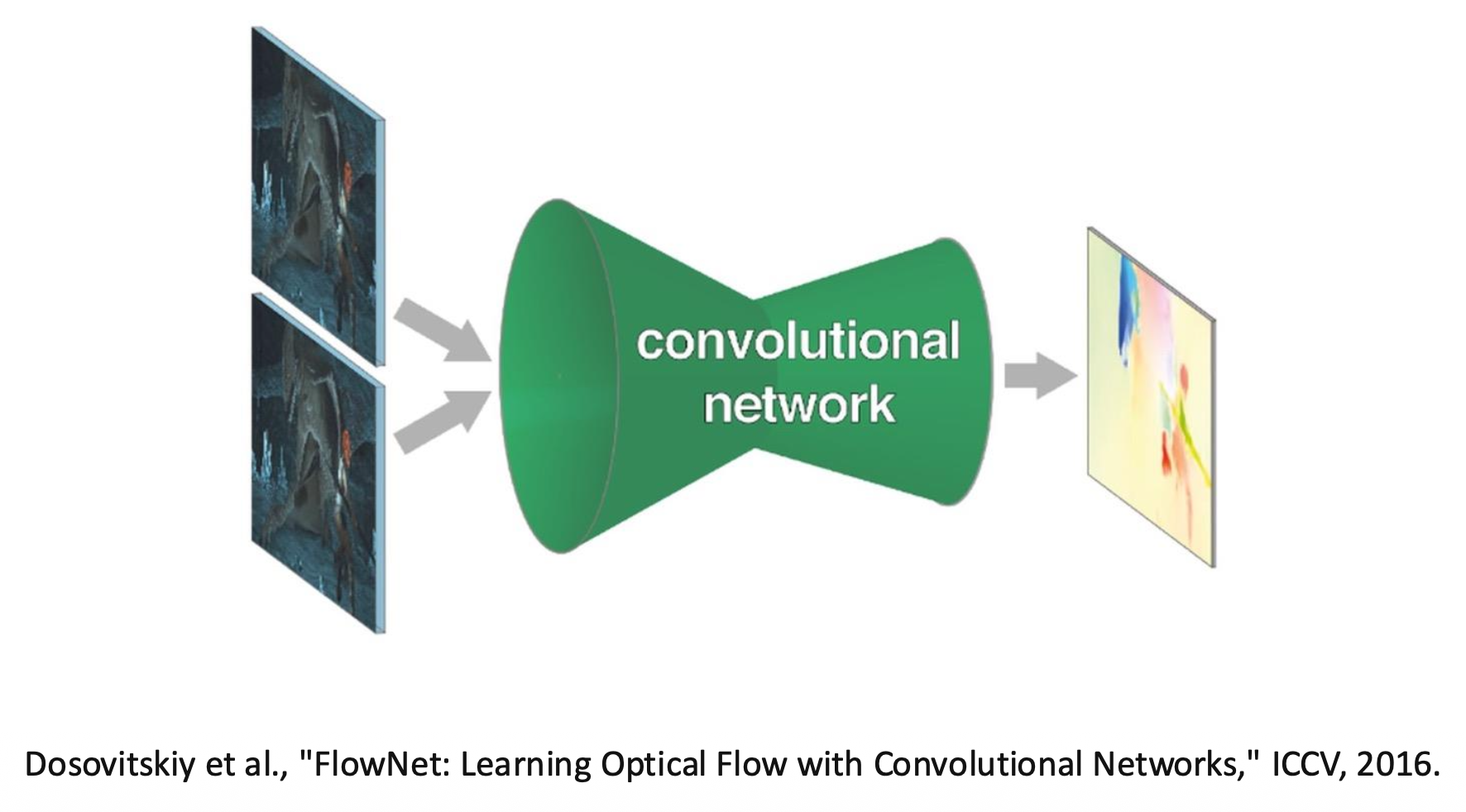

光流(optical flow)：逐像素还原图像运动，输出密集位移场（光流）

上述两个问题可用一个方法解决，那就是 Lucas-Kanade 法。运用此法时，要先做出以下假设：

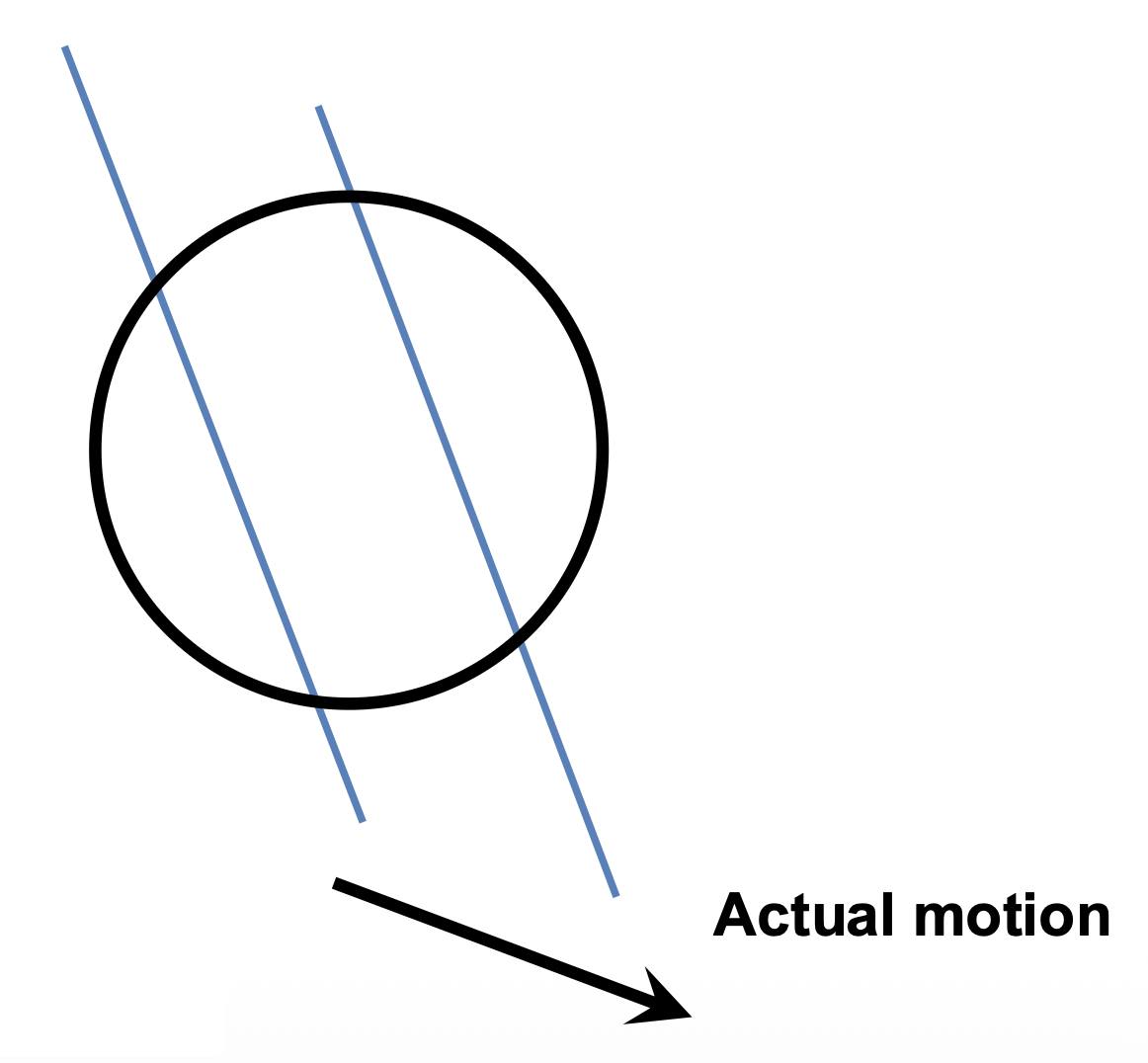

运动量不大(small motion)：点不能移动太远

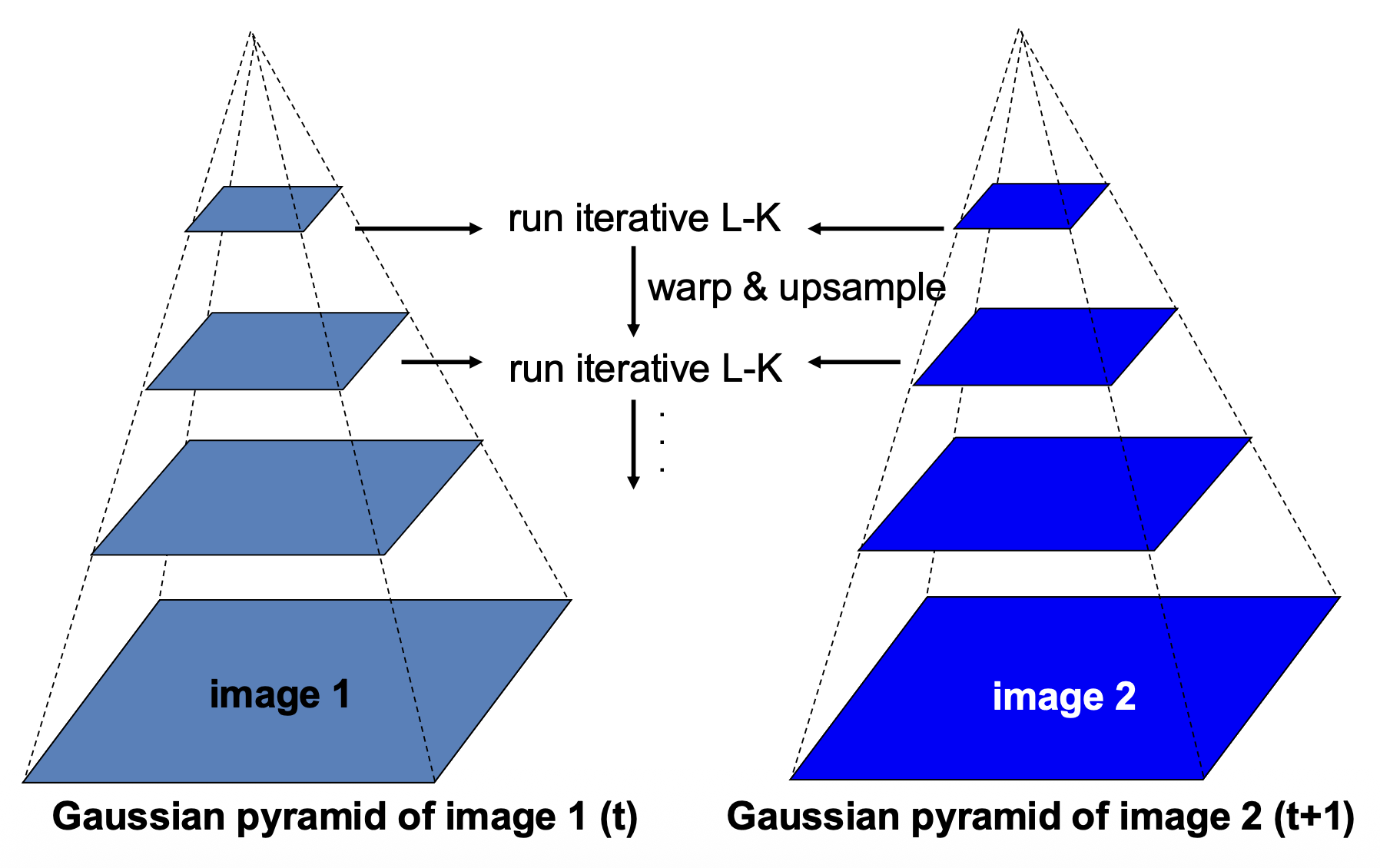

- 如果移动量太大（比如远超一个像素），那么可以考虑通过降低分辨率的方式来缓减影响

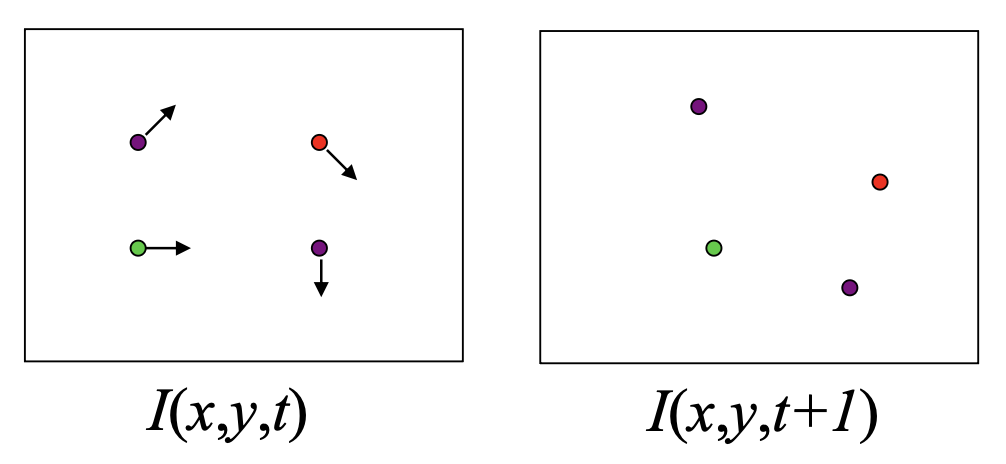

亮度持续性(brightness constancy)：相同点在每一帧上看起来应当是相同的

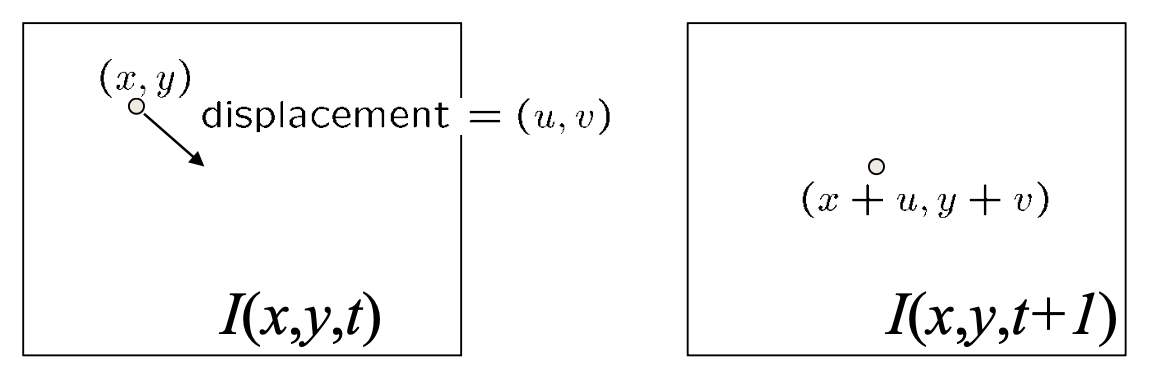

- 亮度持续方程：$I(x, y, t) = I(x + u, y + v, t + 1)$
- 由于假设运动量不大，我们可以对方程进行泰勒展开，得到：

  \[ \begin{aligned} I(x + u, y + v, t + 1) \approx I(x, y, t) + I_x \cdot u + I_y \cdot v + I_t \\ I(x + u, y + v, t + 1) - I(x, y, t) = I_x \cdot u + I_y \cdot v + I_t \\ I_x \cdot u + I_y \cdot v + I_t \approx 0 \quad \rightarrow \quad \nabla I \cdot \begin{bmatrix}u & v\end{bmatrix}^T + I_t = 0 \end{aligned} \]
- 不过目前已知方程只有一个，但有两个未知数 $(u, v)$；要想得到更多方程，请看下一条假设——
空间一致性(spatial coherence)：点的移动应当和它的邻居们一致
- 假设像素的邻居们有相同的 $(u, v)$
- 如果用 5x5 的窗口，那么每个像素就能得到 25 个方程了

  \[ \begin{bmatrix}I_x(\mathbf{p_1}) & I_y(\mathbf{p_1}) \\ I_x(\mathbf{p_2}) & I_y(\mathbf{p_2}) \\ \vdots & \vdots \\ I_x(\mathbf{p_{25}}) & I_y(\mathbf{p_{25}})\end{bmatrix} \begin{bmatrix}u \\ v\end{bmatrix} = -\begin{bmatrix}I_t(\mathbf{p_1}) \\ I_t(\mathbf{p_2}) \\ \vdots \\ I_t(\mathbf{p_{25}})\end{bmatrix} \]

  简化表示为 $Ad = b$。现在方程比变量多了。
- 现在的目标是求解 $\min\limits_d \|Ad - b\|^2$，即关于 $d$ 的最小二乘问题。以下方程的解即为最终要求的 $d$：

  \[ \begin{aligned} (A^T A) d & = A^T b \\ \underbrace{\begin{bmatrix}\sum I_x I_x & \sum I_x I_y \\ \sum I_x I_y & \sum I_y I_y\end{bmatrix}}_{A^TA}\begin{bmatrix}u \\ v\end{bmatrix}&=-\underbrace{\begin{bmatrix}\sum I_x I_t \\ \sum I_y I_t\end{bmatrix}}_{A^Tb} \end{aligned} \]
- 该方程何时能解：$A^TA$ 可逆 (invertible) 且是良态的 (well-conditioned)

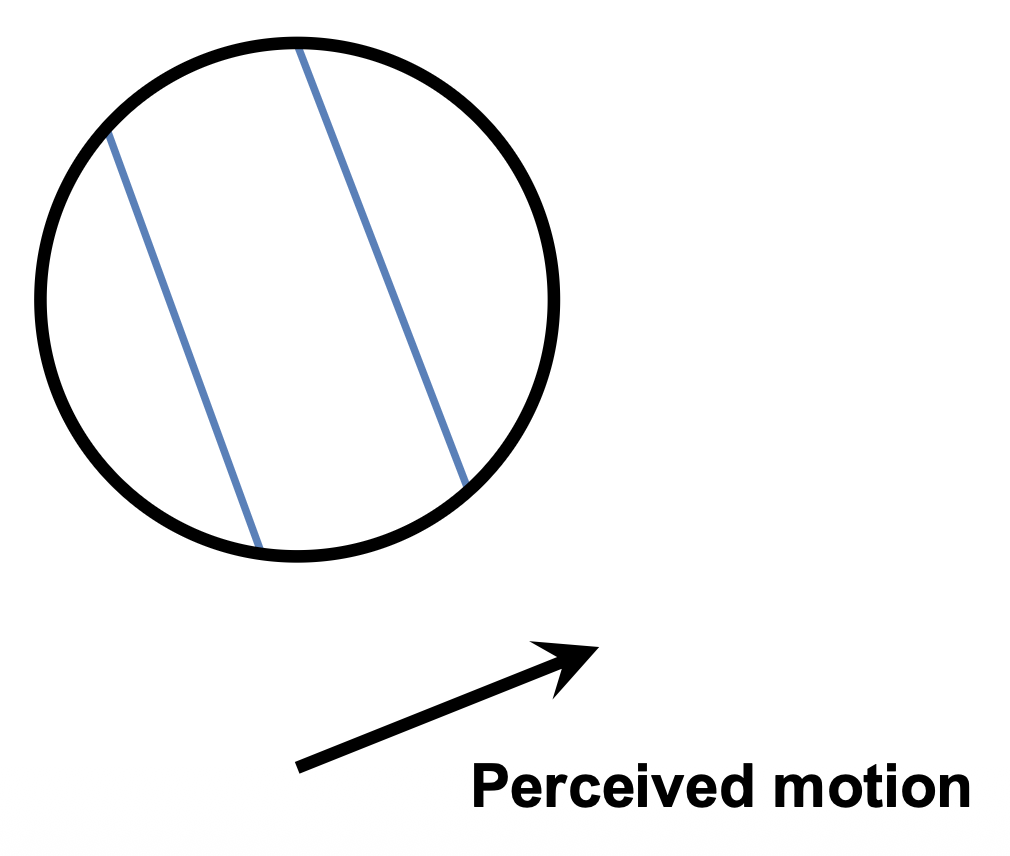

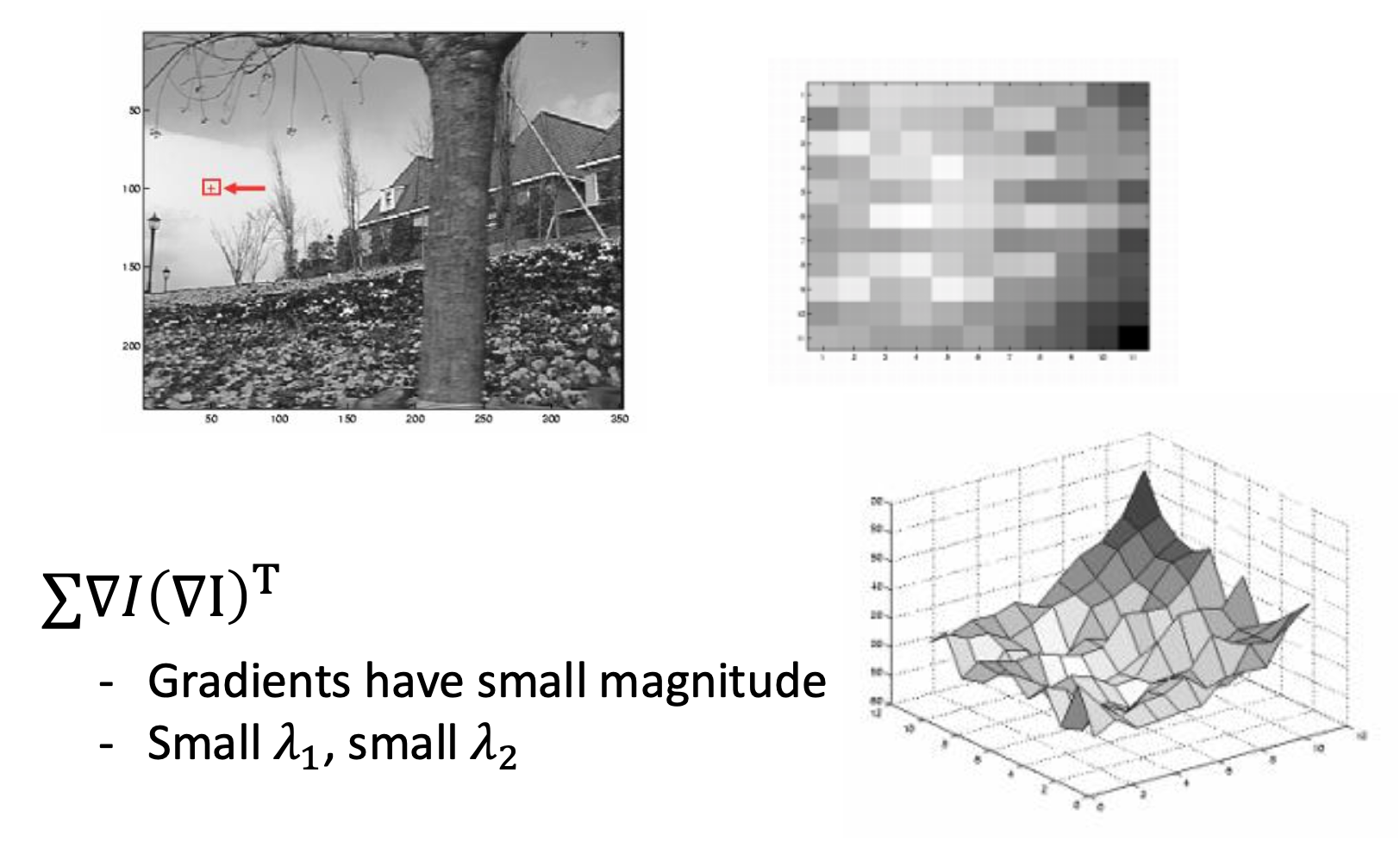

  - 它的特征值 $\lambda_1, \lambda_2$ 不应过小
  - 这和哈里斯角检测器类似
