Basic I/O Interface⚓︎

约 4596 个字预计阅读时间 23 分钟

Intro to I/O Interface⚓︎

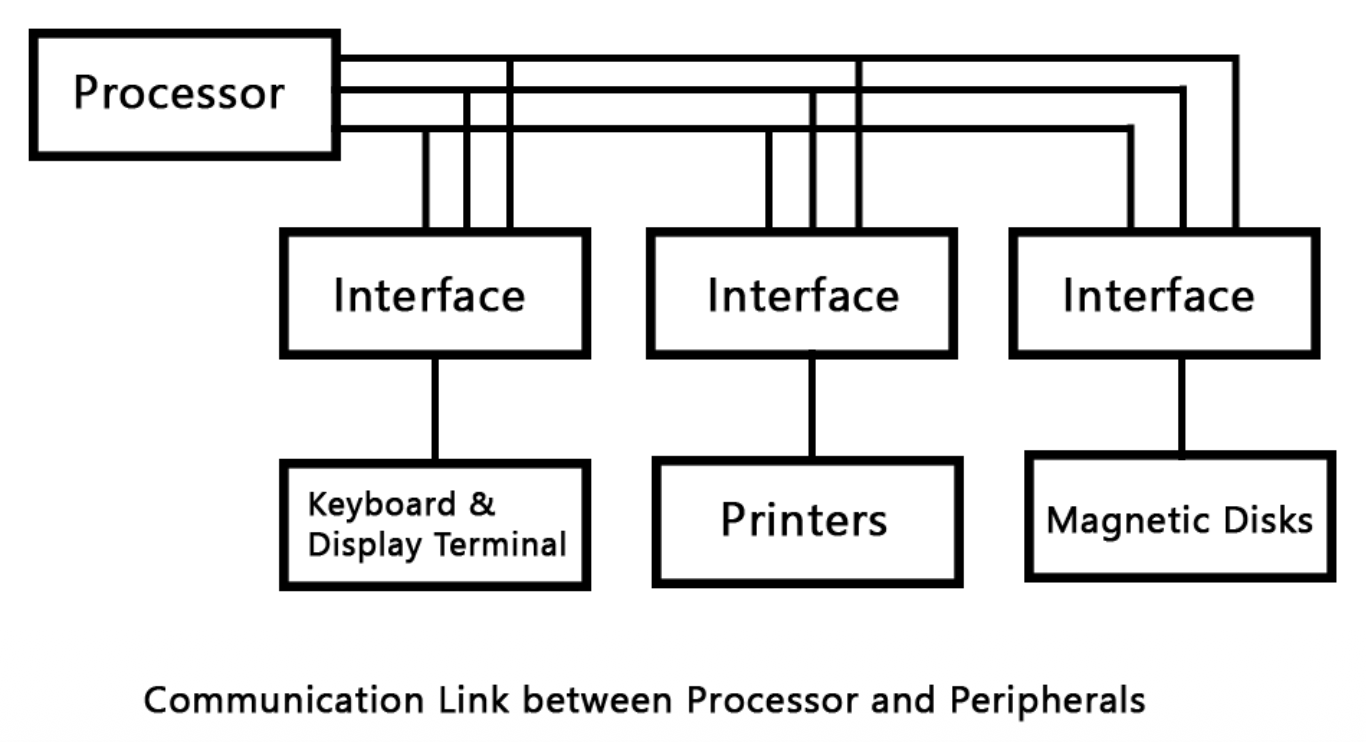

Hardware Interface⚓︎

硬件接口建立起不同设备之间的连接和通信，实现计算机和外设的协同工作。

硬件接口提供了以下解决方案：

信号匹配 (signal matching) -> 信号转换 (signal conversion)
信号驱动 (signal driving) -> 信号增强 (signal boost)
速度匹配 (speed matching) -> 数据锁存器和缓冲区 (data latch and buffer)
时序匹配 (timing matching) -> 时序控制 (timing control)
总线隔离 (bus isolation) -> 三态缓冲器 (three-state buffer)
格式匹配 (formating matching) -> 协议转换 (protocol translation)

硬件接口的类型：

按信息流方向分类：输入 / 输出接口
按信号类型分类：模拟 (analog)/ 数字 (digital) 接口
按数据传输类型分类：串行 (serial)/ 并行 (parallel) 接口

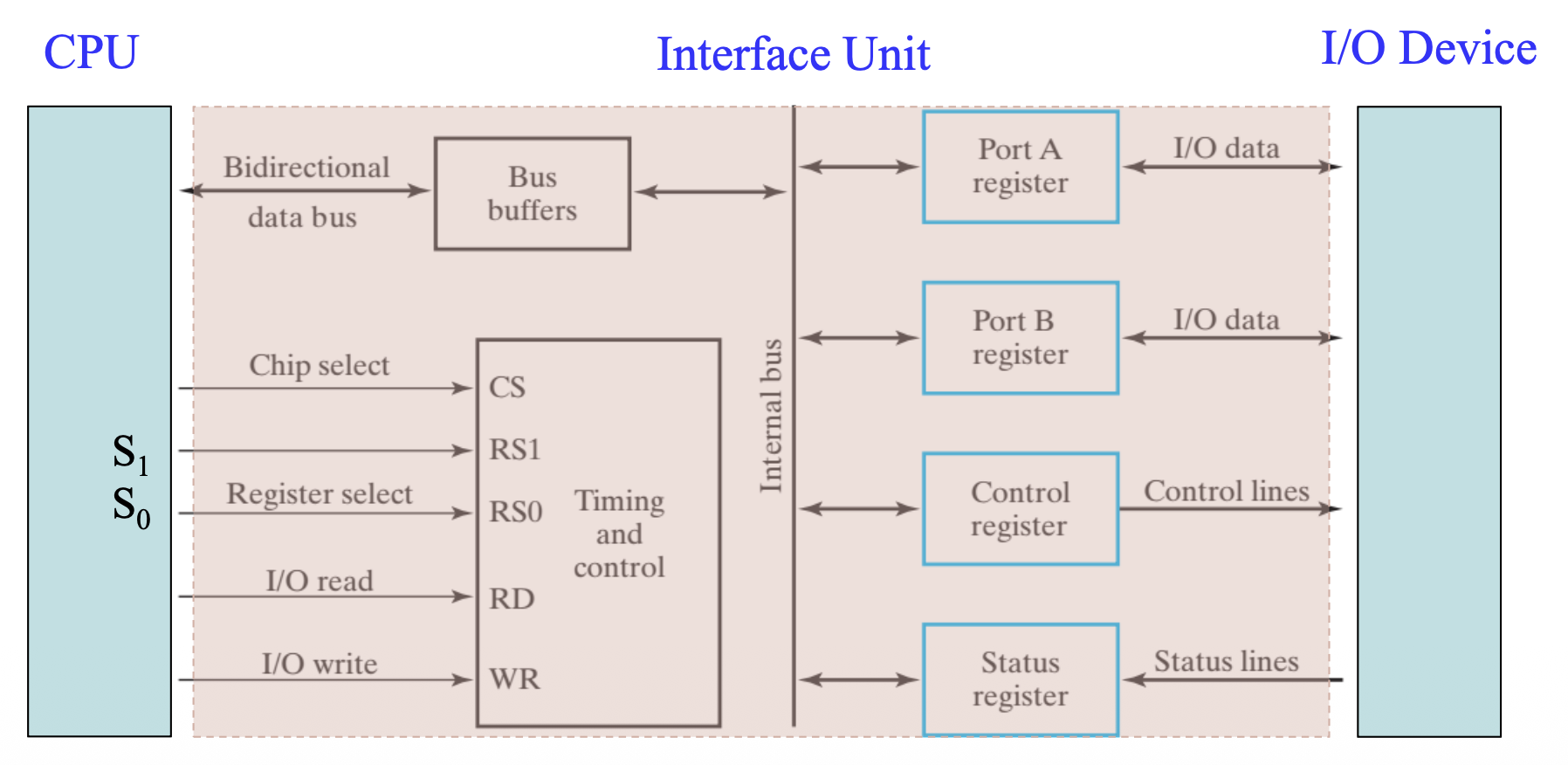

硬件接口的结构：一个 I/O 单元包含以下块：

读 / 写控制逻辑
数据总线缓冲区 (data bus buffer)
端口寄存器 (port registers)（比如端口 A，端口 B 等）
控制和状态寄存器 (control and status registers)

A Few Key Points about I/O Interface⚓︎

如何将 I/O 设备和 CPU 连接
- 输出接口：锁存器
- 输入接口：三态缓冲器
如何为 I/O 设备提供地址空间
- 隔离 I/O
- 内存映射 I/O
如何执行 I/O 端口解码
- 包含以下信号：内存地址、#BHE、#BLE、#IORC、#IOWC
如何让处理器和 I/O 设备同步
- 对于始终开启的 (always-on) 设备采用无条件传输(unconditional transfer)
- 选通(strobing)
- 握手(handshaking)和轮询(polling)
- 中断驱动的(interrupt-based) I/O
- 基于通道的(channel-based) I/O（比如 DMA）

Isolated and Memory-Mapped I/O⚓︎

下面介绍两种不同的 I/O 接口方法

隔离 I/O(isolated I/O)：使用 IN 和 OUT 传输，数据在微处理器的累加器或内存与 I/O 设备之间
内存映射 I/O(memory-mapped I/O)：任何引用内存的指令都可以完成传输

PC 使用隔离 I/O 而不是内存映射 I/O。

Isolated I/O⚓︎

在基于 Intel 的系统中，最常用的 I/O 传输技术是隔离 I/O
隔离(isolated) 描述了 I/O 位置如何通过单独的 I/O 地址空间中从内存中隔离
隔离 I/O 设备的地址，称为端口(ports)，与内存分离

缺点

I/O 与微处理器之间传输的数据必须通过 IN、INS、OUT 和 OUTS 指令访问
需要为 I/O 空间开发单独的控制信号（使用 \(\text{M}/\overline{\text{IO}}, \text{W}/\overline{\text{R}}\)），表示 I/O 读（\(\overline{\text{IORC}}\)）或 I/O 写（\(\overline{\text{IOWC}}\)）操作
I/O 操作速度慢，因为需要使用专门的 I/O 指令，同时让编程更加复杂

Memory-Mapped I/O⚓︎

内存映射 I/O 不使用 IN、INS、OUT 和 OUTS 指令
它使用任何在微处理器和内存之间传输数据的指令

缺点

有限的 I/O 地址空间：这种设计限制了 I/O 地址空间，因为 I/O 设备共享与内存相同的地址空间。这意味着可能没有足够的地址空间来寻址所有 I/O 设备
响应时间较慢：若 I/O 设备响应缓慢，可能会延迟 CPU 对内存的访问，从而导致整体的系统性能变慢

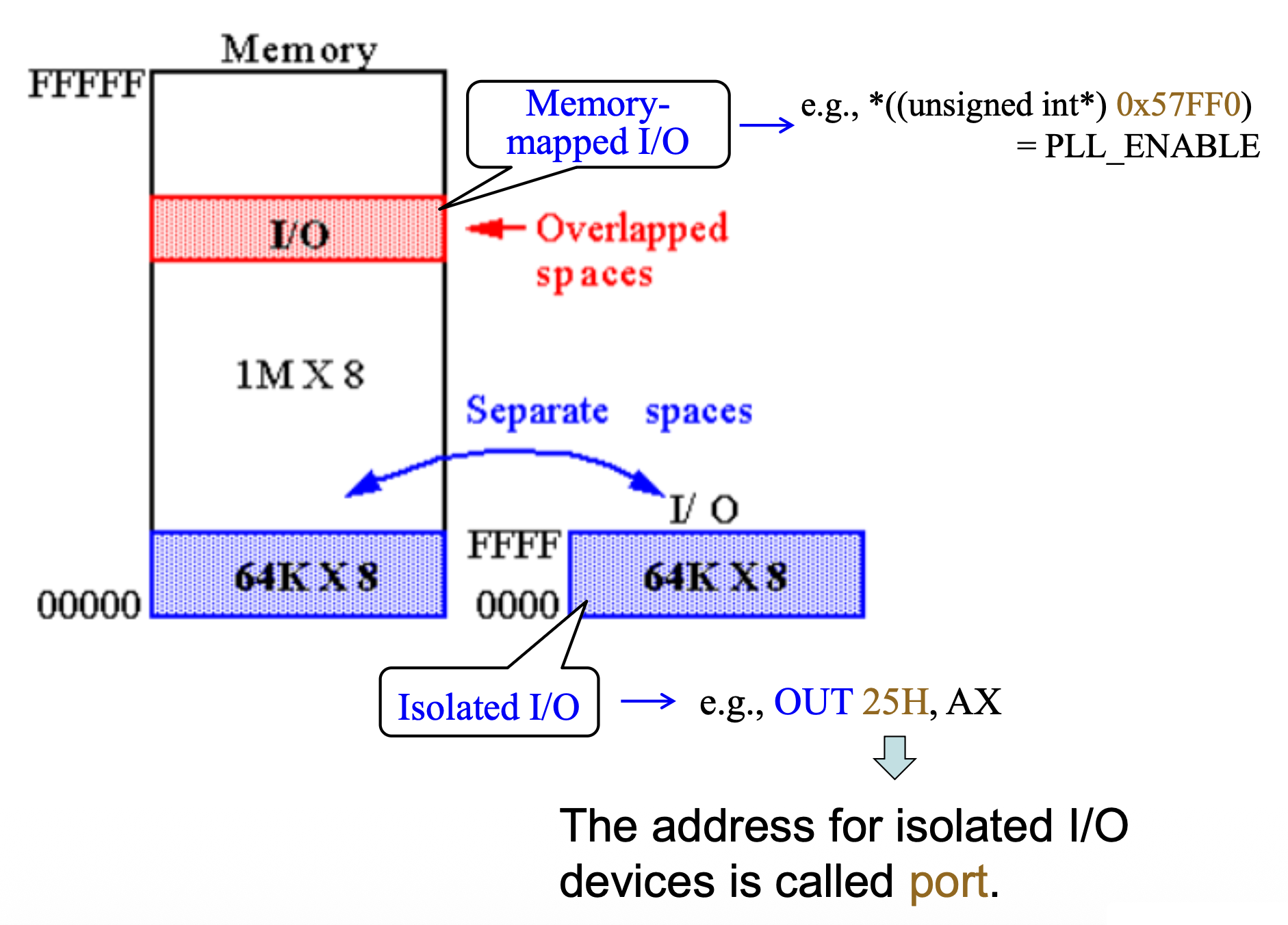

例子（隔离 I/O vs 内存映射 I/O）

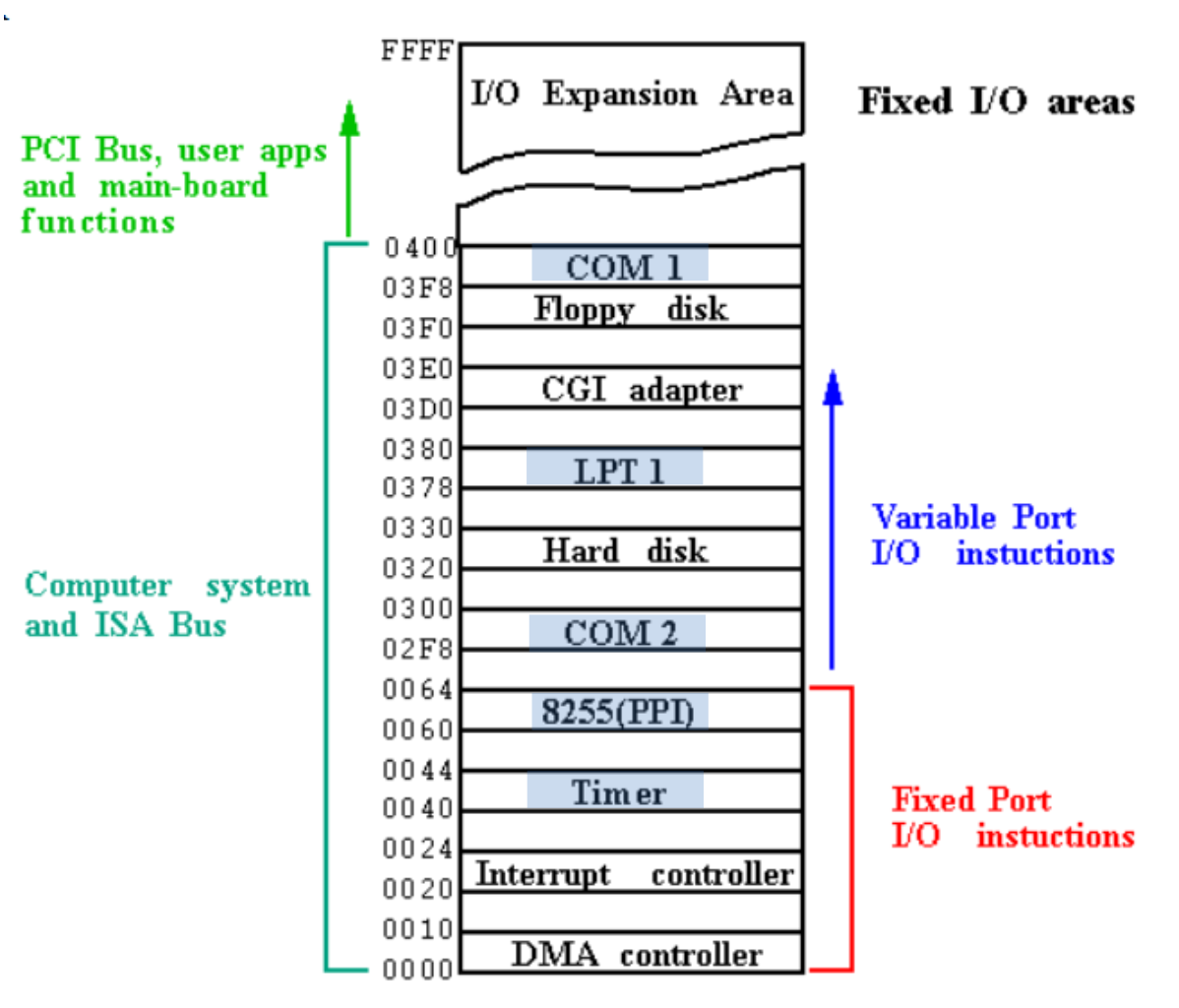

Personal Computer I/O Map⚓︎

– PC 使用部分 I/O 映射，用于一些专用的功能 – 端口 0000H-03FFH 之间的 I/O 空间保留给系统 – 0400H–FFFFH 端口可供用户使用

Logic ICs⚓︎

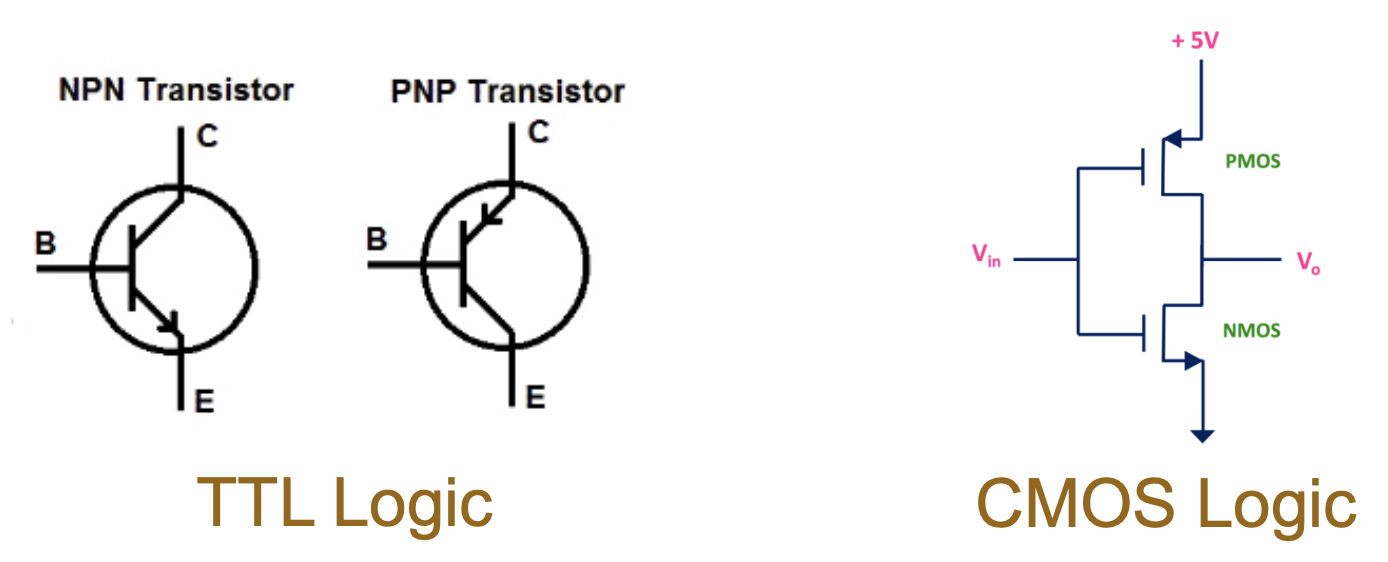

逻辑接口电路 (logical interfacing circuitry) 的分类：

TTL（晶体管 - 晶体管逻辑 (transistor-transistor logic)）逻辑
- 一种双极性逻辑集成电路，于早期引入
- 更高的电流驱动能力和更高的速度（5-10 ns）
- 消耗更多功率
  - 传统上使用 5V 电源供电，而 TTL 兼容的 CMOS 设备只使用 3.3V

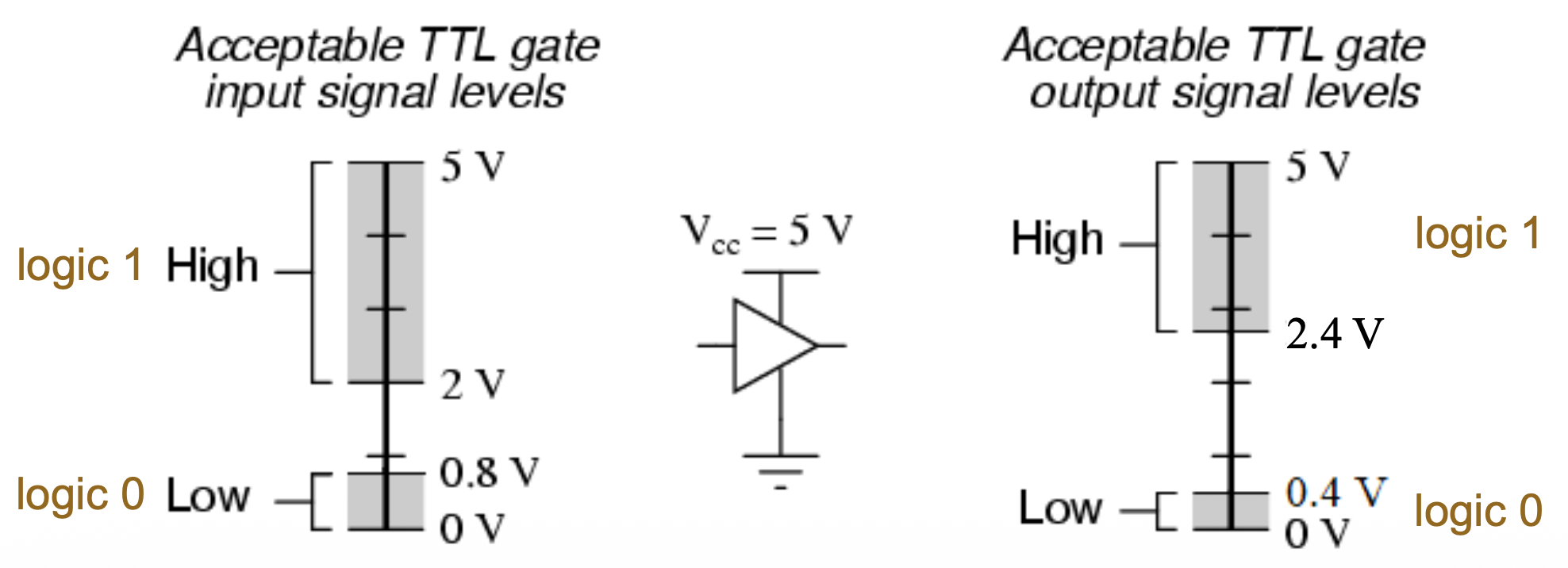

- TTL 信号必须符合以下逻辑 1 和逻辑 0 的规范：
CMOS 逻辑
- 消耗的功率比 TTLs 低
- 刚发明出来的时候速度较慢（25-50ns）
- 但现在的速度比 TTL 快
- 电源供电选择多样，比如 5V、3.3V、1.8V 等

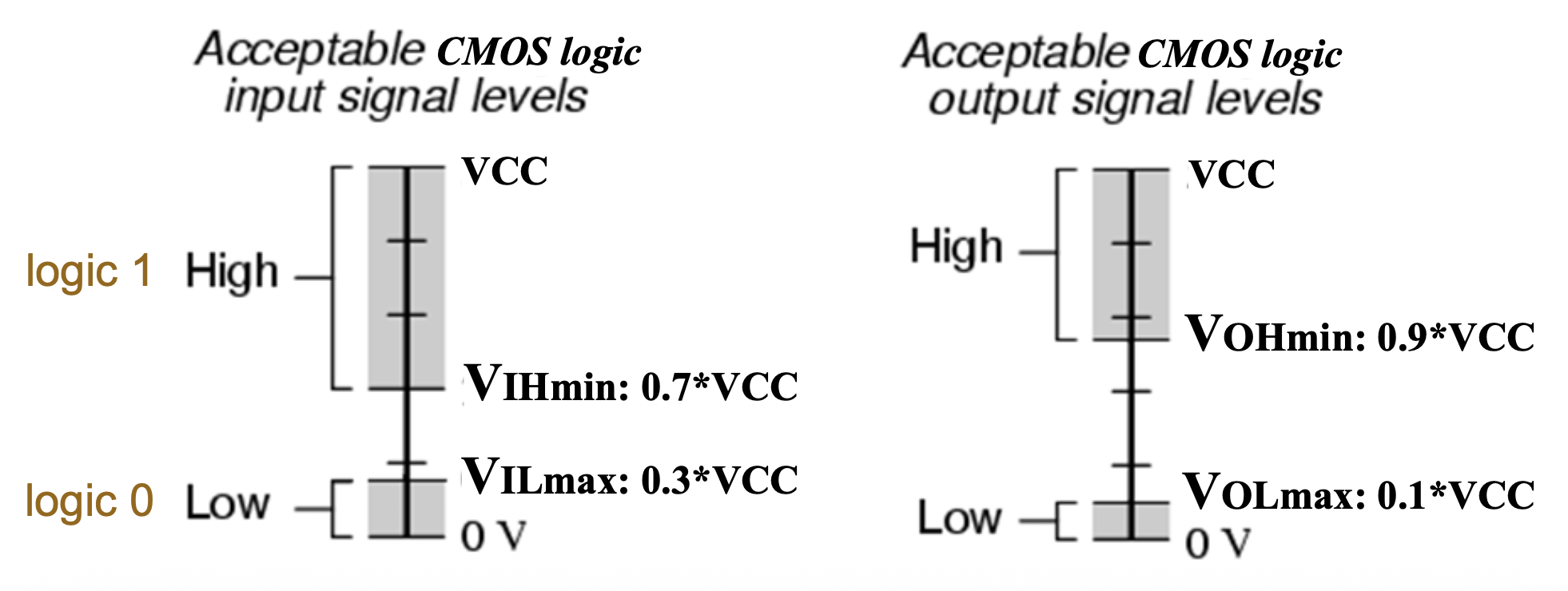

- CMOS 信号必须根据供电电压（VCC）满足特定的电压水平，以实现逻辑 1 和逻辑 0 ，以下是通用规格：

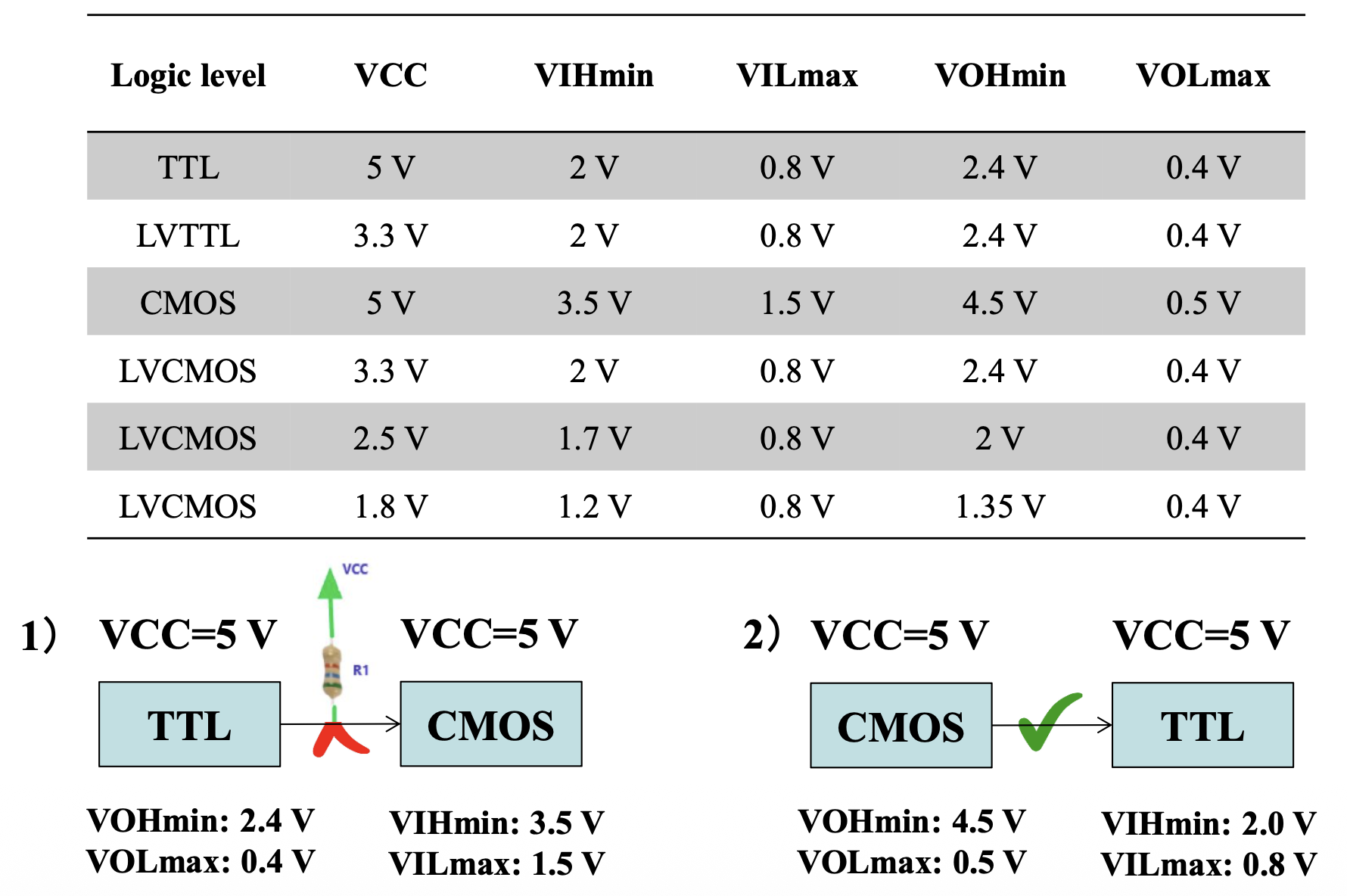

下面总结了这两种逻辑的输入输出规范：

注

TTL 在现代设备中很少见：TTL 主要存在于旧设备中（例如，82C55，RS-232）。大多数现代接口（例如，USB，PCIe）由于功耗较高和可扩展性有限，已经远离了 TTL 信号
CMOS 在新设计中占主导地位：由于效率高和可扩展性强，低压 CMOS 兼容性成为现代接口的标准
用于旧设备的解码器：当需要 TTL 兼容性时，使用电平转换器或电压转换器来连接 TTL 和 CMOS 逻辑电平

Input Devices⚓︎

关于输入设备接口的考虑因素：

当连接到微处理器时，输入设备应与 TTL/CMOS 兼容
应减少或消除输入设备的噪声(noise)

例如，对于基于开关的设备 (switch-based devices)

它们不是 TTL/CMOS 兼容的输入设备，所以应进行一些适配以使其成为 TTL/CMOS- 开关
由于开关抖动 (bounce)，应应用一些条件以去抖动机械接触

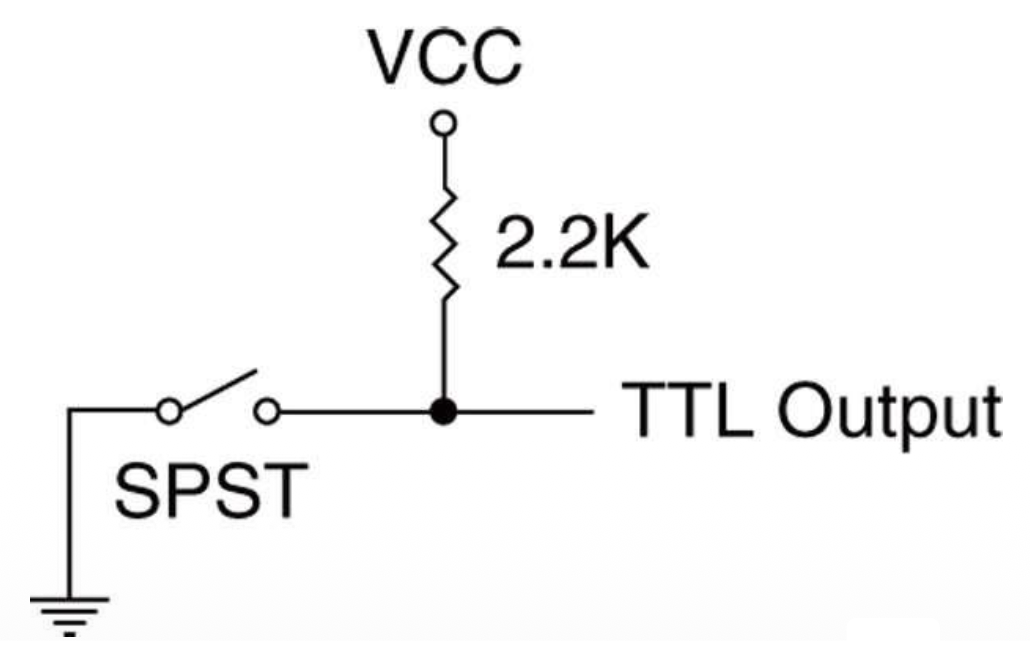

右图展示了一个正确连接的切换开关，作为输入设备。

开关关闭时接地，产生一个有效的逻辑 0 电平
使用一个上拉电阻 (pull-up resistor)，确保当开关打开时，输出信号是逻辑 1
- 上拉电阻的标准值范围在 1KΩ 到 10KΩ 之间

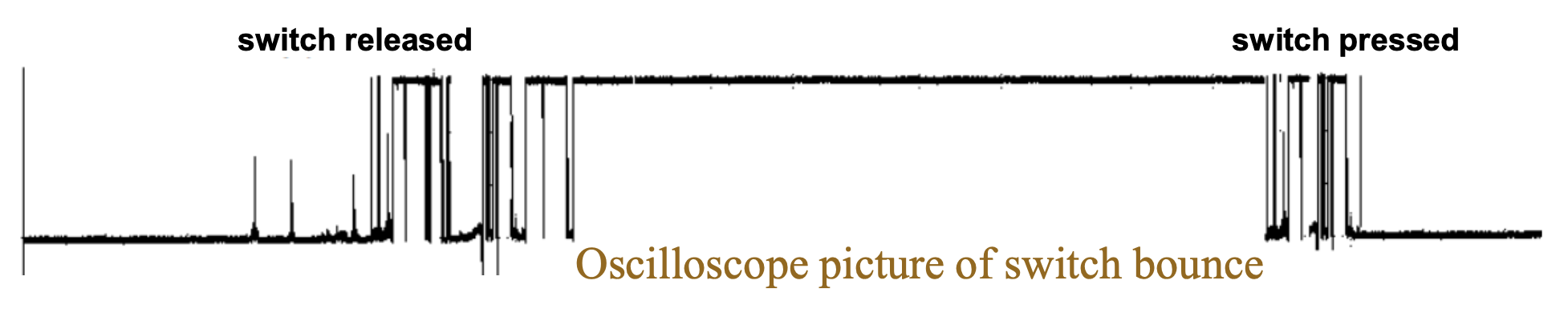

机械开关在按下或释放时总会产生噪声
有几种方法可以防止以上抖动问题：

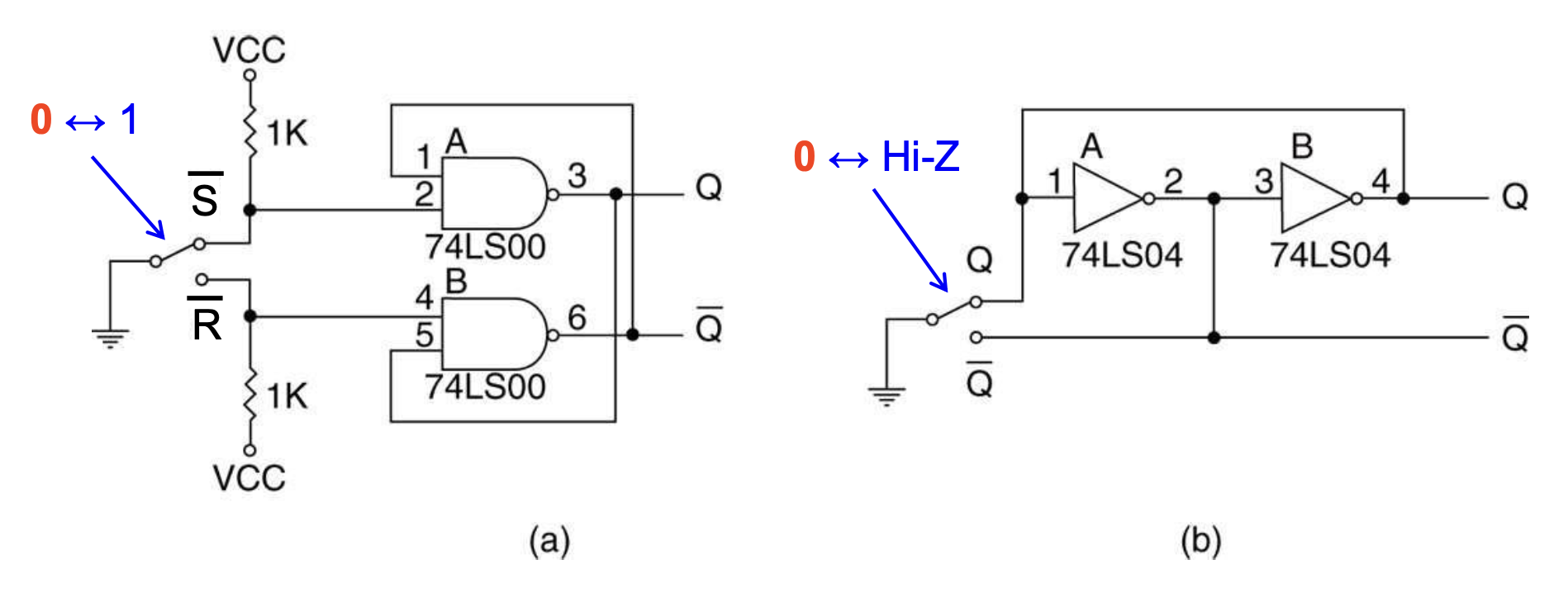

- 带触发器 (flip-flop) 的双掷开关 (double-throw switch)（图 (a)）
- 带非门的双掷开关（图 (b)）

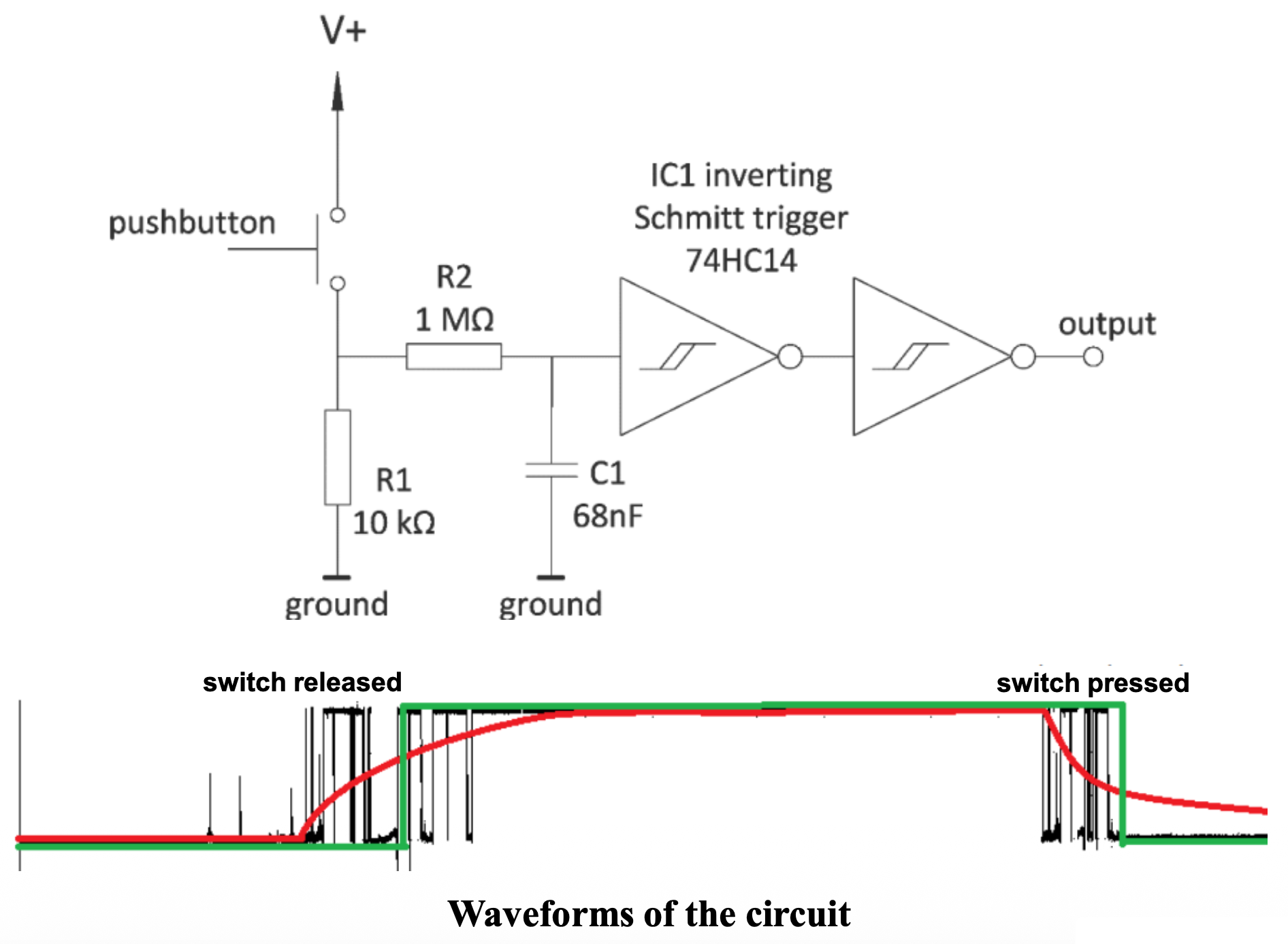

- 低通滤波器 (low-pass filter) 和施密特触发器 (Schmitt trigger)

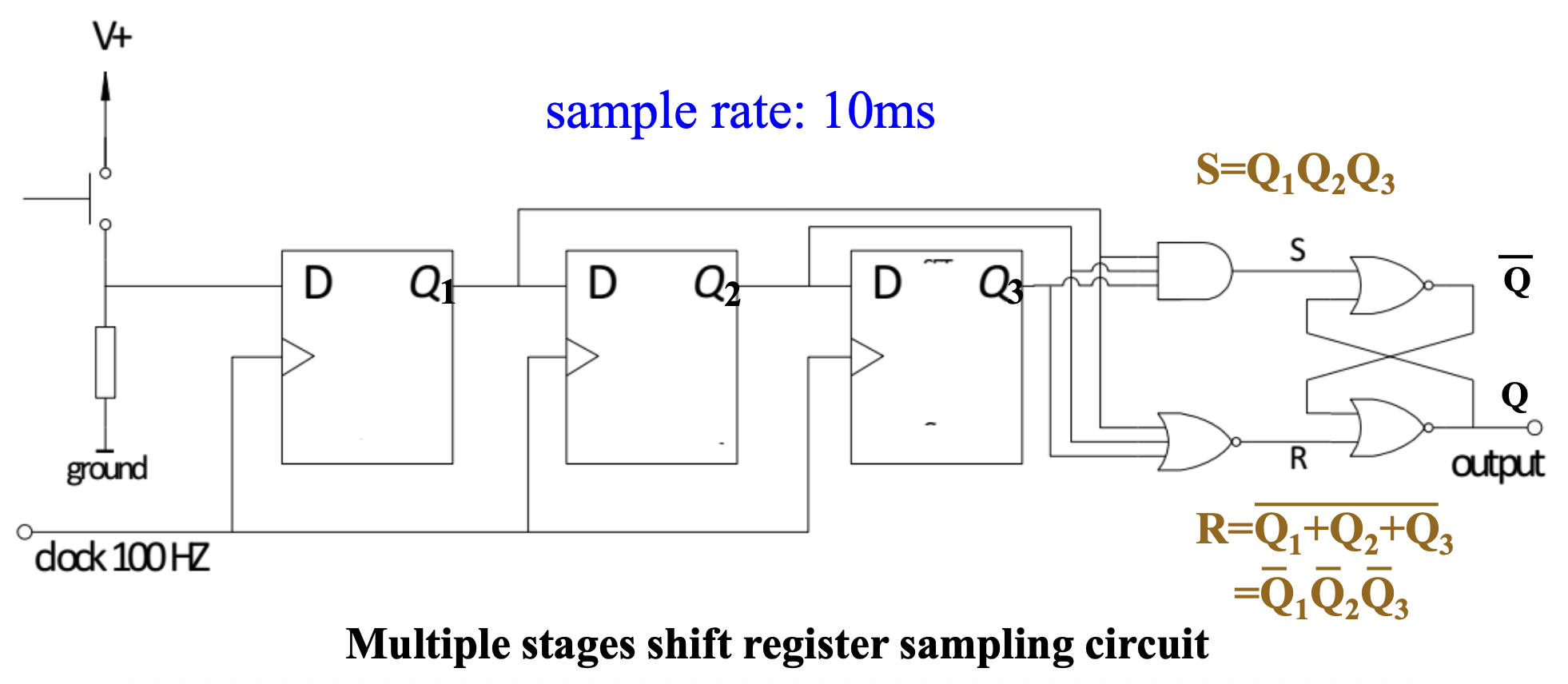

- 多级移位寄存器 (multiple stage shift register) 采样
  - 开关通常会在 5-10ms 内抖动
  - 连接一个 100Hz 的时钟，它将每 10ms 采样一次信号
  - 当所有采样值都为高时，设置 SR 触发器，当值为低时重置
- 软件采样

Output Devices⚓︎

输出设备比输入设备种类更多，但许多设备都以统一的方式连接。
连接输出设备需要匹配设备和微处理器的电压和电流关系
接口元件的微处理器输出电压与 TTL 兼容
- 逻辑 0 = 0.0V-0.4V
- 逻辑 1 = 2.4V-5.0V
处理器和许多接口组件的电流小于标准 TTL
- 逻辑 0 = 0.0-2.0mA
- 逻辑 1 = 0.0-400μA

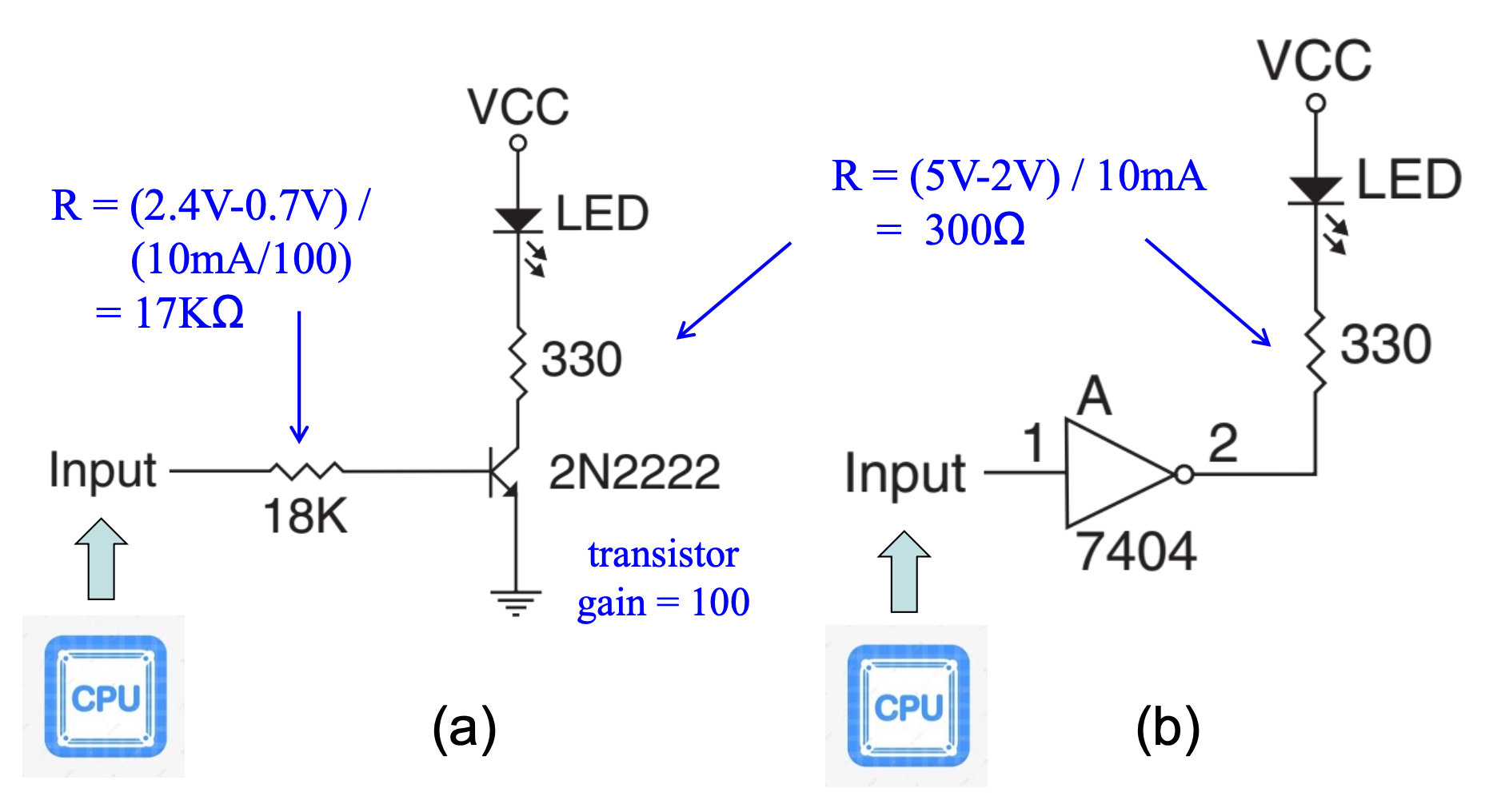

下图展示了如何通过两种方法提供足够的电流（10mA）来点亮 LED：
- 图 (a) 使用了一个晶体管驱动器
  - 2N2222 是一款性能良好、价格低廉的通用开关晶体管，其最小增益为 100 – 集电极电流为 10mA，因此基极电流将是集电极电流的 1/100，即 0.1mA
  - 为了确定基极电流 - 限流电阻，使用 0.1mA 的基极电流并在基极电流–限流电阻上产生 1.7V 的电压降
- 图 (b) 使用了一个 TTL 反相器(inverter)
  - 它在逻辑 0 级别下提供高达 16mA 的电流，足以驱动一个标准 LED
- TTL 输入信号的最小值为 2.4V
- 发射极 - 基极结的压降为 0.7V
- 电阻上的压降为 1.7V
- 电阻的值为 1.7V / 0.1mA = 17KΩ
- 由于 17K 不是标准值，选择了一个 18K 电阻
假设我们需要将一个 12 V 直流 1A 电机连接到微处理器。
- 不能使用 TTL 反相器：
  - 12V 信号会烧毁反相器
  - 电流远超过 16mA 反相器的最大值
- 也不能使用 2N2222 晶体管：
  - 最大电流为 250mA-500mA（取决于选择的封装样式）

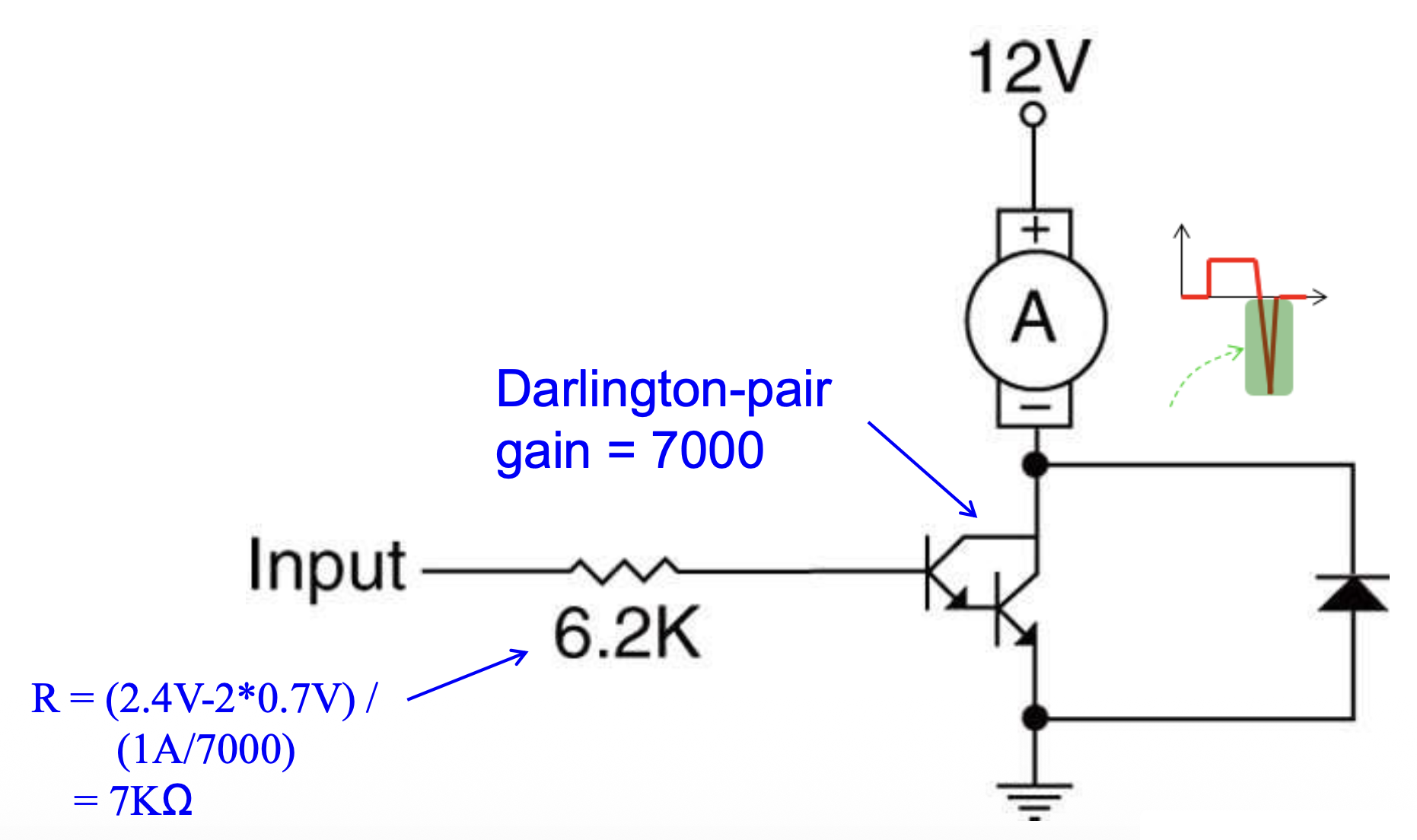

- 解决方案是使用达林顿对(Darlington-pair)，例如 TIP120
  - 成本 25 美分，可以处理 4A 电流
- 下图展示了连接到具有最小电流增益 7000 和最大电流 4A 的达林顿对电机
  - 达林顿对必须使用散热片(heat sink)，因为电流量较大
  - 二极管必须存在，以防止达林顿对被电感反冲(inductive kickback) 摧毁
- 基极电阻的值与 LED 驱动器中使用的值完全相同
- 通过电阻的电流为 1.0A / 7000 ≈ 0.143mA
- 由于两个二极管压降（基极 / 发射极结），电压降为 0.9V
- 基极电阻的值为 0.9V / 0.143mA = 6.29KΩ

Basic Input and Output Interfaces⚓︎

IN：将数据从 I/O 设备移动到微处理器中
OUT：将数据从微处理器移动到 I/O 设备中
基本输入设备是一组连接到数据总线上的三态缓冲器
基本输出设备是一组数据锁存器，用于存储来自数据总线上的值

The Basic Input Interface⚓︎

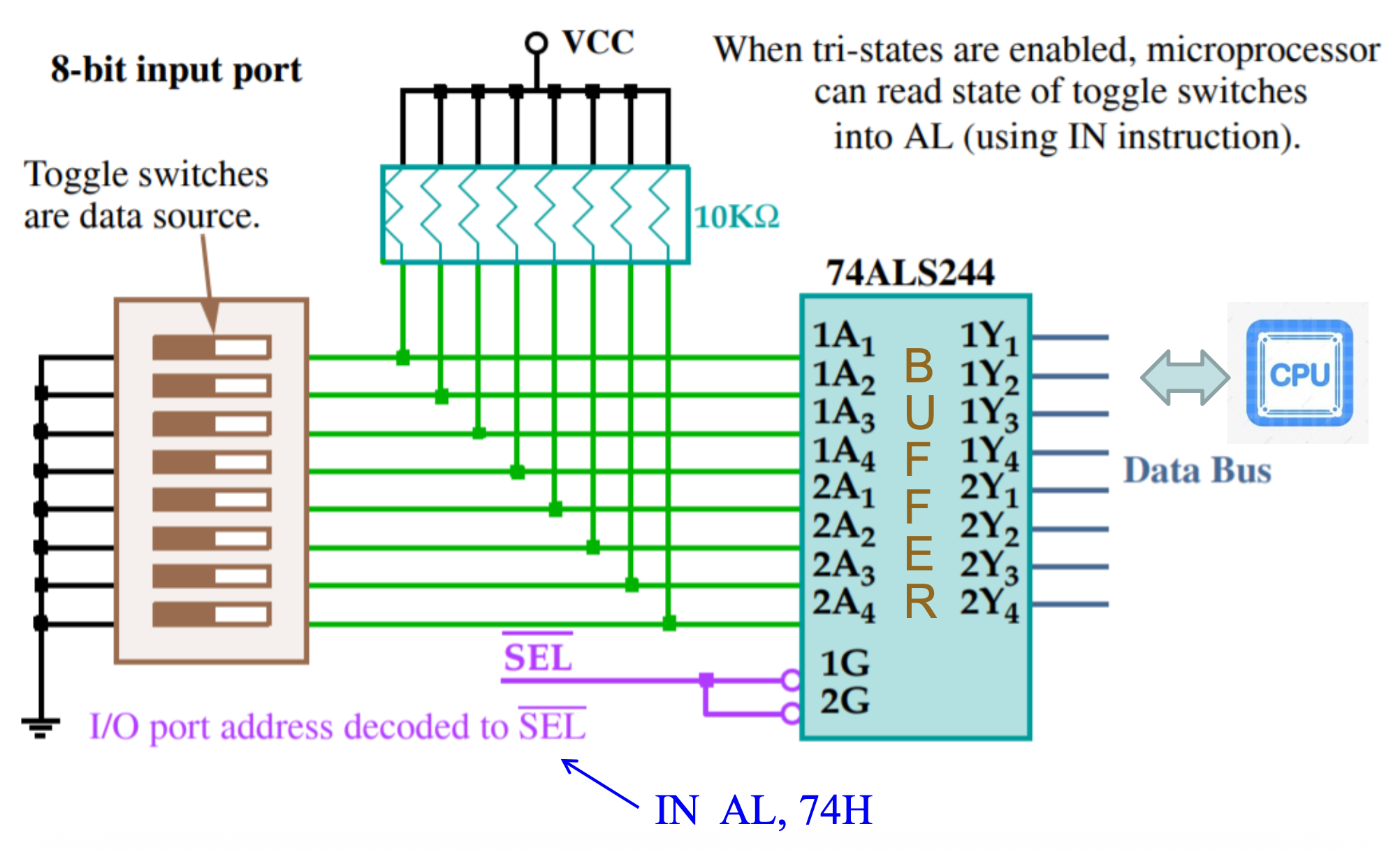

三态缓冲器用于构建下图所示的 8 位输入端口
外部 TTL 信号连接到缓冲器的输入端，缓冲器输出连接到数据总线
当选择信号变为逻辑 0 时，该电路允许处理器读取连接到数据总线任何 8 位部分的八个开关的内容
当执行 IN 指令时，开关的内容复制到 AL 寄存器
这个基本输入电路是必需的，每次输入数据与微处理器接口时都必须出现
有时作为电路的独立部分出现，如上图所示；也可以集成在可编程 I/O 设备中
16 位或 32 位数据也可以用于接口，但不如 8 位数据常见

The Basic Output Interface⚓︎

通常必须为某些外部设备保存从处理器处接收到的数据
- 锁存器或触发器通常集成在 I/O 设备中

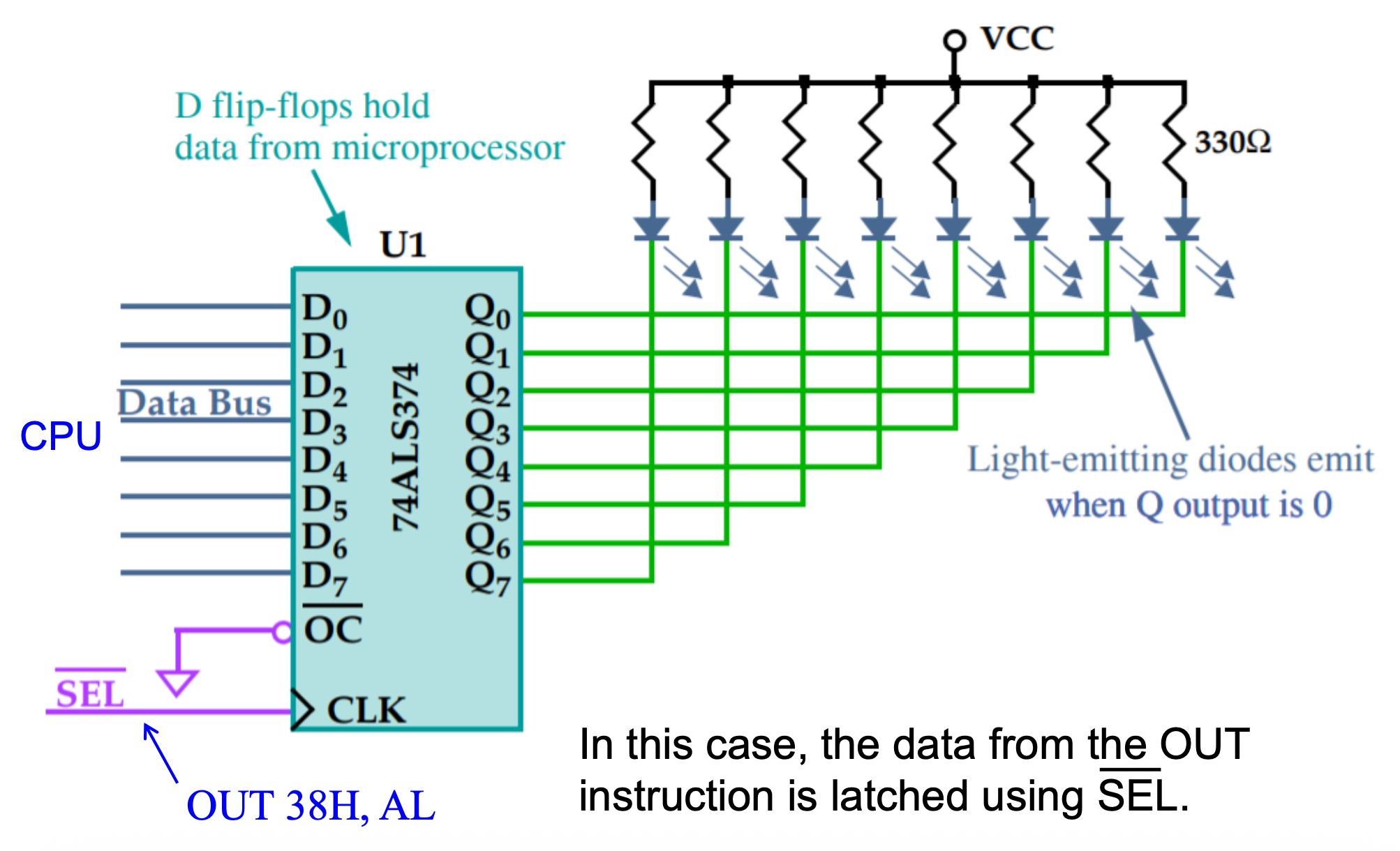

下图显示了八个发光二极管（LED）如何通过一组八个数据锁存器连接到处理器
- 锁存器存储微处理器从数据总线输出的数字，以便 LED 可以用任何 8 位二进制数点亮
锁存器需要保持数据，因为当处理器执行 OUT 操作时，数据只在数据总线上存在不到 1.0μs，因此观察者永远不会看到 LED 灯点亮
当执行 OUT 时，AL、AX 或 EAX 中的数据通过数据总线传输到锁存器，并且 \(\overline{\text{SEL}}\) 信号激活，将数据捕获到触发器，数据保持到下一个 OUT
当执行输出指令时，AL 寄存器中的数据出现在 LED 灯上

Asynchronous Data Transfer⚓︎

CPU 和 I/O 设备可能具有不同的时钟，这些时钟彼此不同步，即这些单元相对于彼此异步(asynchronous)
异步数据传输的方法：
- 选通(strobing)（1 个控制信号）
- 握手(handshaking)（2 个控制信号）

Strobing⚓︎

选通信号(strobe) 是一种同步信号，用于指示数据传输的开始和结束
可以被源单元或目标单元激活，因此使用选通信号进行数据传输有两种方法：

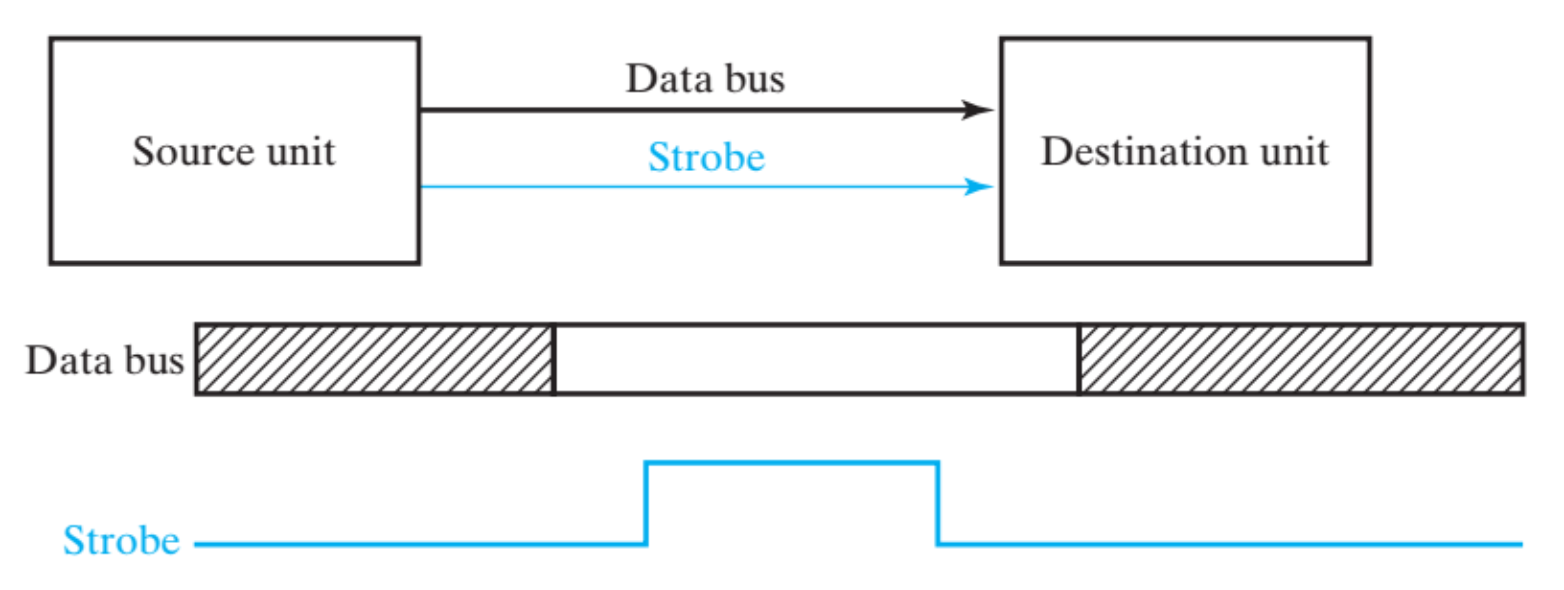

- 源启动传输(source-initiated transfer)
  - 源端首先将数据放置在数据总线上，然后改变选通信号从 0 变为 1
  - 目标端将传输设置到寄存器上
  - 源端随后将选通信号从 1 变为 0
  - 源端从数据总线上移除数据

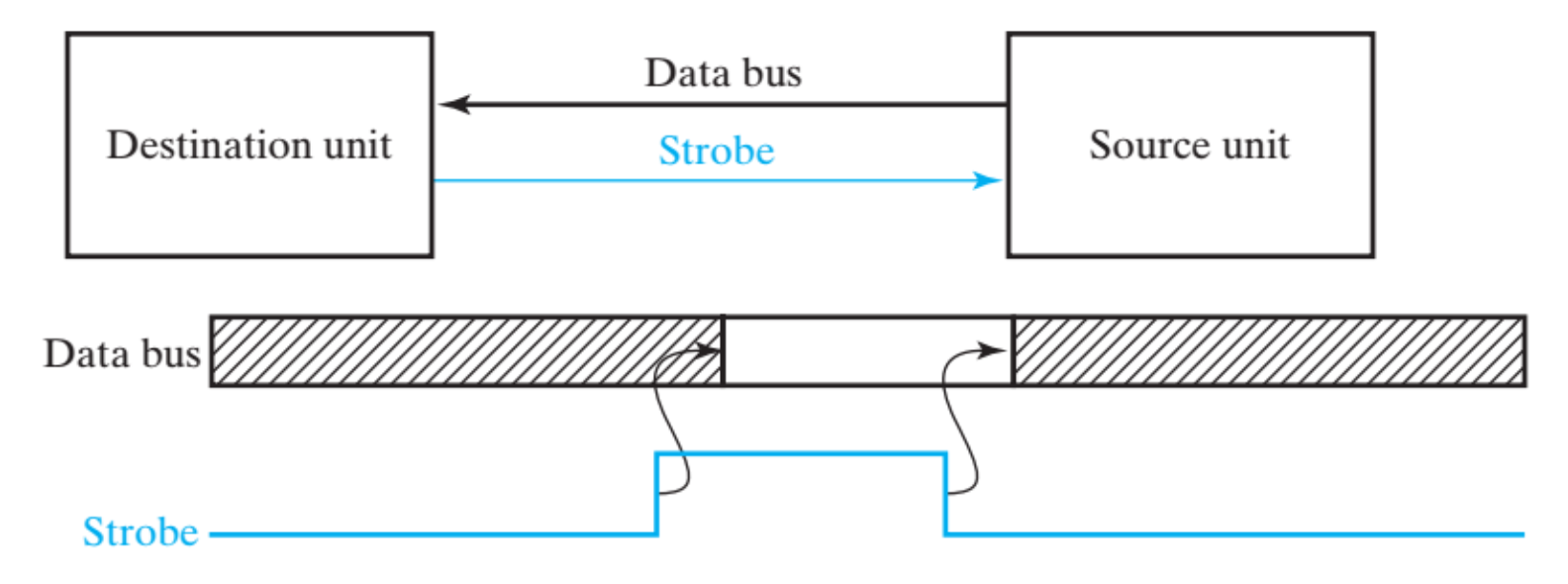

- 目标启动传输(destination-initiated transfer)
  - 目标端将选通信号从 0 变为 1
  - 源端将数据放置在数据总线上
  - 目标端在寄存器中捕获数据，并将选通信号从 1 变为 0
  - 源端从数据总线上移除数据
数据传输的选通方法虽然简单，但存在以下几个缺点：
- 数据必须是有效的，并且必须在总线上保持足够长的时间，以便目标端能够接受它
- 没有迹象表明是否数据实际上被目标端捕获
- 对于具有各种速度的多个单元，传输由最慢的单元决定
解决方案：引入一个提供对启动传输的单元的回复(reply) 的第二控制信号（即下面马上介绍的握手方法）

Handshaking⚓︎

双信号握手(handshaking) 方法或轮询数据传输的基本原理如下：
- 发起单位的一条控制线（请求(request)）用于请求其他单位的响应
- 来自其他单位的第二条控制线（回复(response)）用于向发起单位回复响应正在发生
通过这种方式，每个单位都向其他单位告知其状态，从而使数据通过总线有序传输

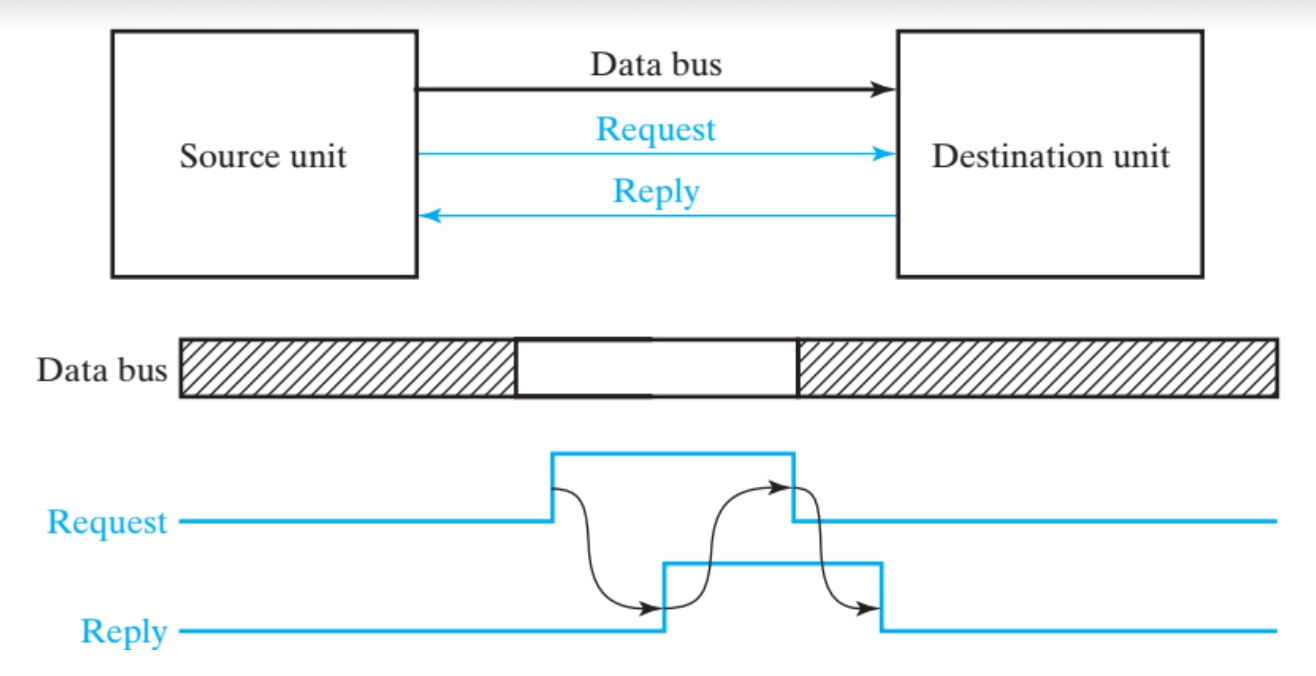

在源启动传输中：
- 源端首先将数据放置在数据总线上，然后启用请求
- 目标端设置传输并激活响应
- 源端移除数据并重置请求
- 目标端重置响应

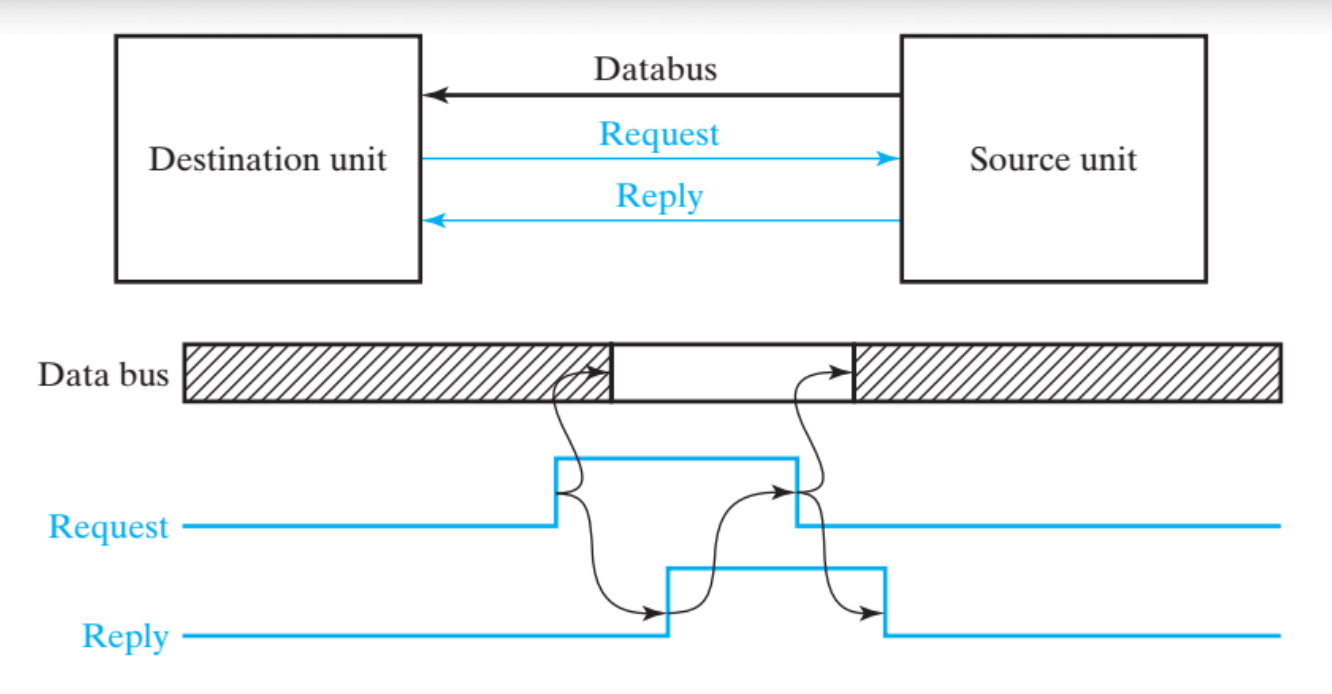

在目标启动传输中：
- 目标端通过启用请求来启动传输
- 源端将数据放置在数据总线上，然后激活回复
- 目标端捕获数据并重置请求
- 源端移除数据然后重置回复

例子

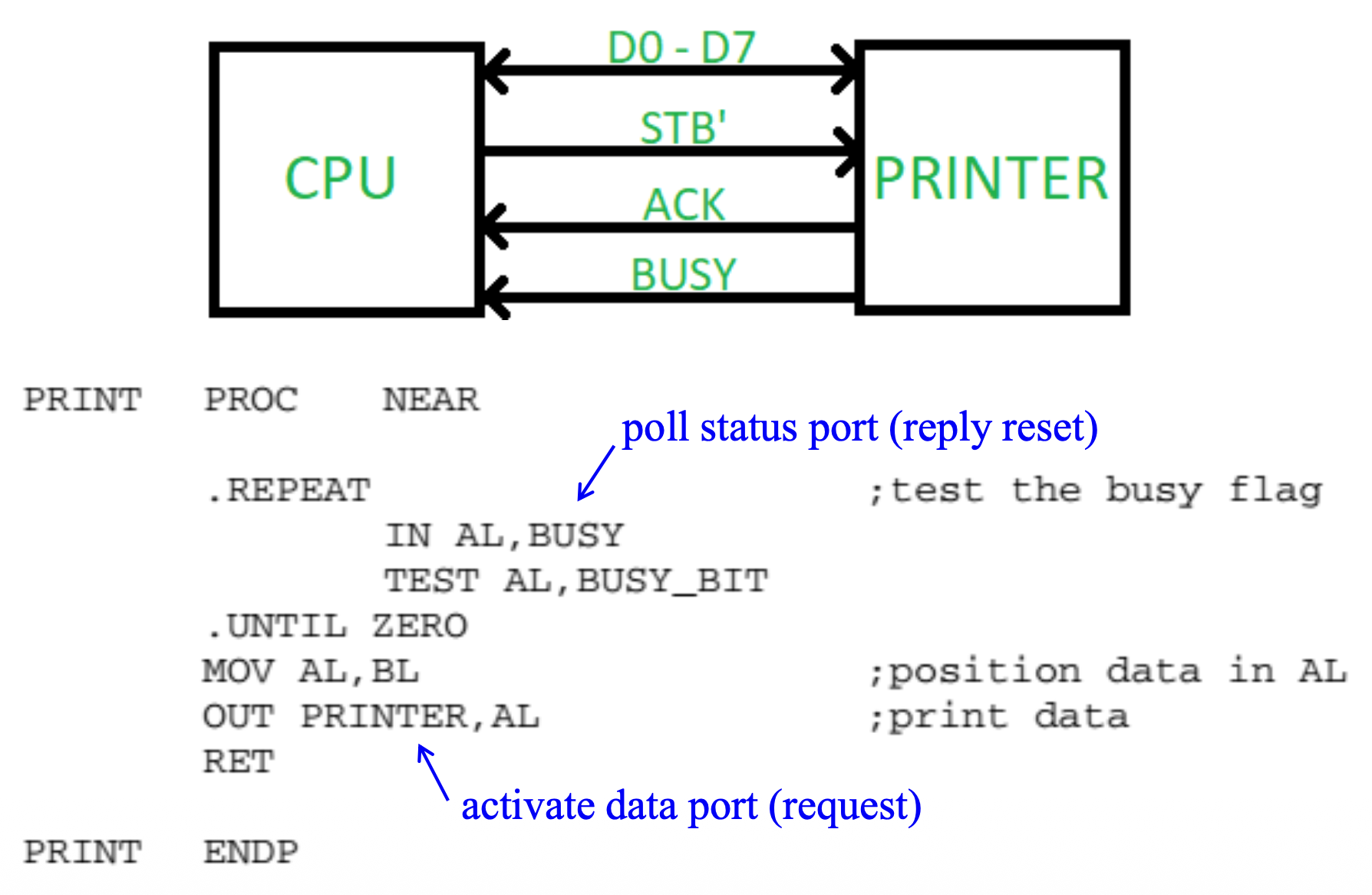

以下示例展示了从计算机到打印机通过数据连接（\(\text{D}_7-\text{D}_0\)）进行数据传输的步骤。

ASCII 数据放置在 \(\text{D}_7-\text{D}_0\)，然后对 \(\overline{\text{STB}}\) 连接应用脉冲
\(\overline{\text{STB}}\) 是用于向打印机发送数据的时钟脉冲
\(\text{BUSY}\) 表示打印机处于忙碌状态
脉冲信号（请求）将数据发送到打印机，以便打印
当打印机接收数据时，它在 \(\text{BUSY}\) 引脚上放置逻辑 1（回复），表示正在打印数据
软件轮询或测试 \(\text{BUSY}\) 引脚以决定打印机是否忙碌
- 如果打印机忙碌，处理器等待
- 如果不忙碌，下一个 ASCII 字符发送到打印机

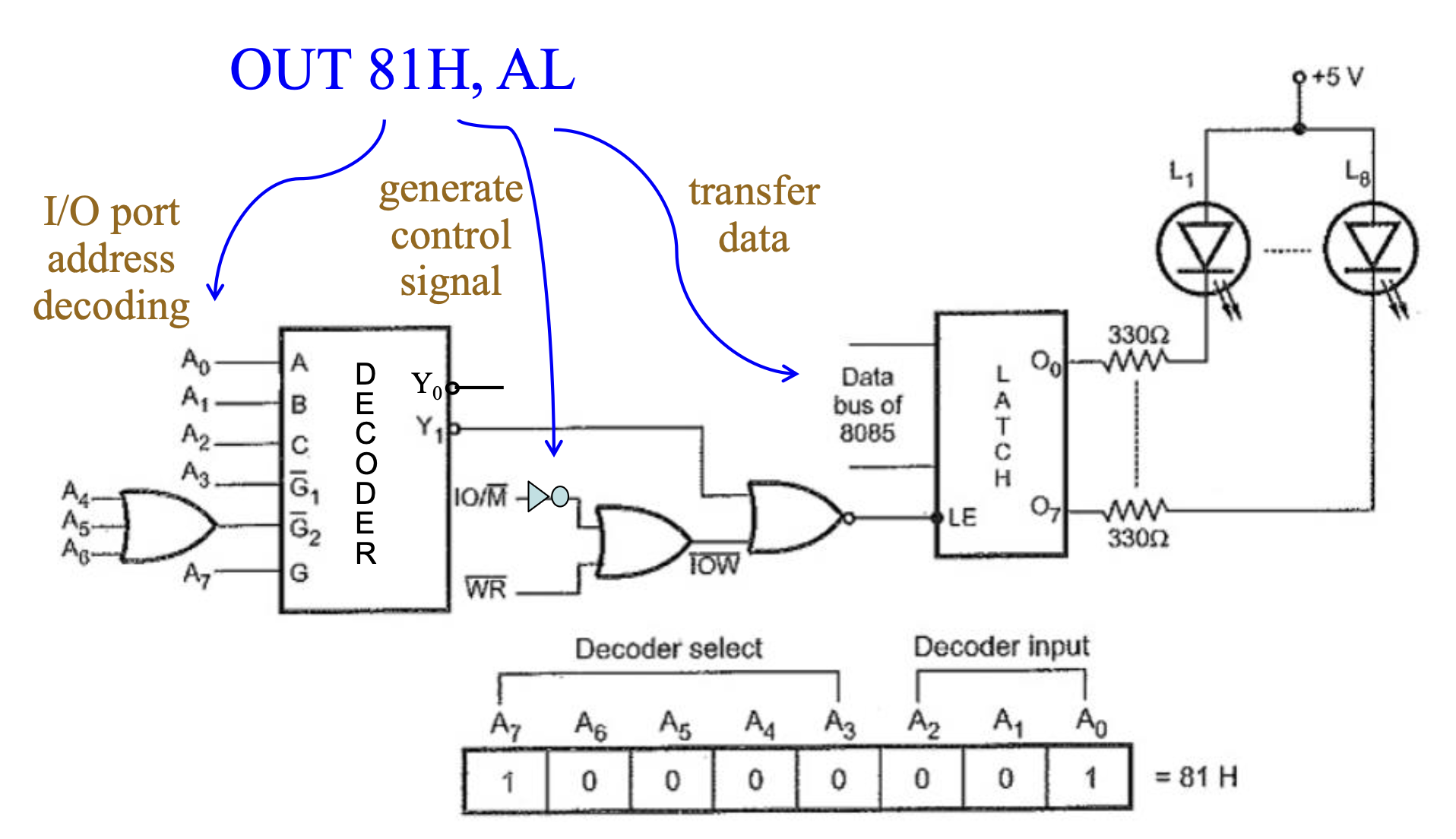

I/O Port Address Decoding⚓︎

I/O 设备选择：
- 解码地址，以生成与在总线上的设备地址对应的唯一信号
- 当设备地址信号和控制信号（\(\overline{\text{IORC}}, \overline{\text{IOWC}}\)）都为低电平时，生成设备选择信号
- 使用设备选择信号激活输入输出接口技术 (input output interfacing tachniques)
接口 I/O 设备包括
- I/O 端口的选择(selection)，即 I/O 端口地址解码
- 在 I/O 端口和微处理器之间传输数据
对于 I/O 端口地址解码
- 内存映射 I/O：使用与内存相同的地址进行解码
- 隔离 I/O：将较少的地址引脚连接到解码器，并生成单独的控制信号（例如，I/O 读 \(\overline{\text{IORC}}\) 或 I/O 写 \(\overline{\text{IOWC}}\)）以激活 I/O 设备

Decoding 8-Bit I/O Port Addresses⚓︎

固定 I/O 指令使用一个 8 位 I/O 端口地址，在 \(A_{15}–A_0\) 上为 0000H–00FFH，但通常只用 \(A_7–A_0\)
DX 寄存器也可以寻址 I/O 端口 00H–FFH
如果地址被解码为 8 位地址，我们永远不能包含使用 16 位地址的 I/O 设备，因为 PC 永远不会使用或解码 8 位地址

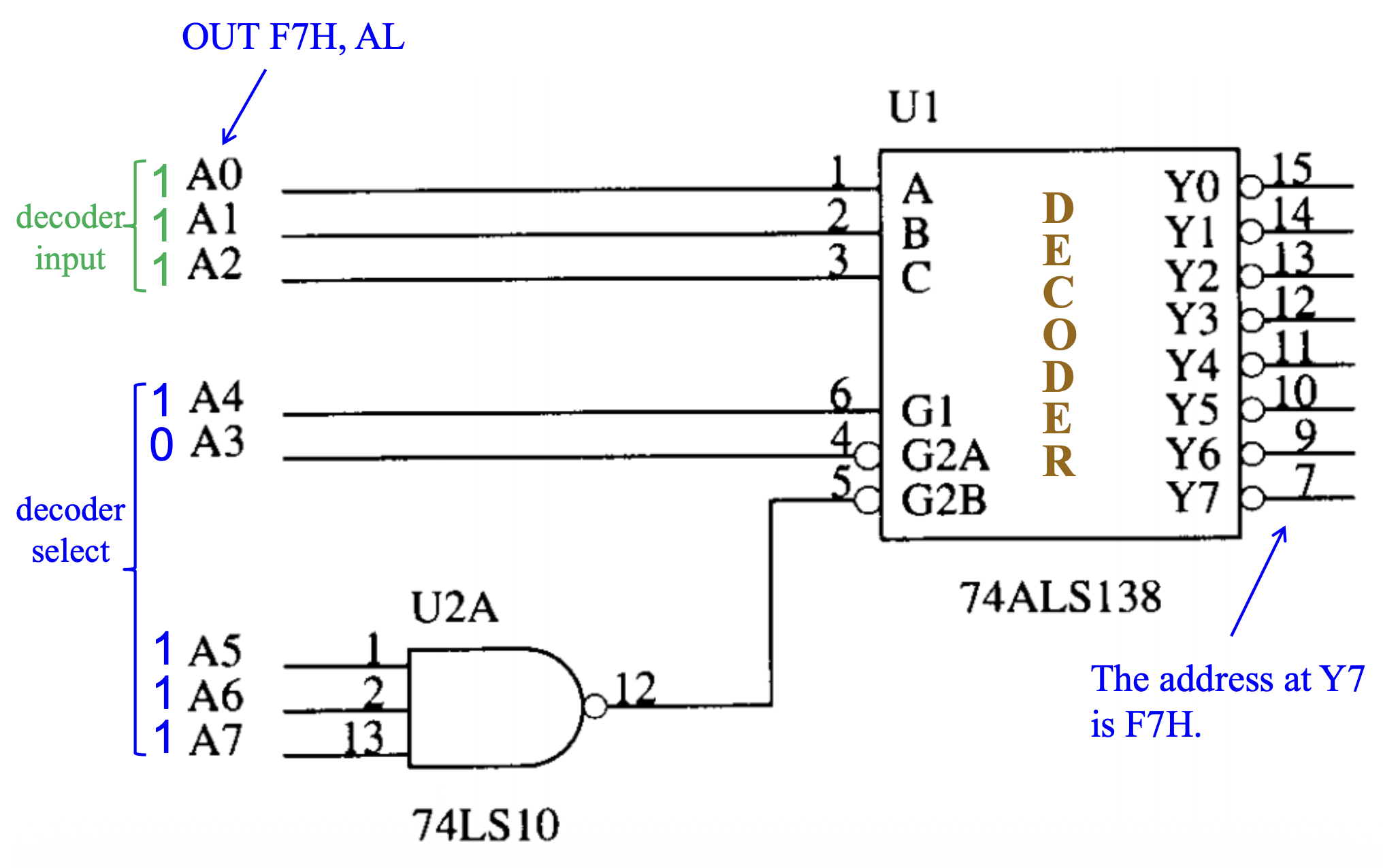

下图展示了一个 74ALS138 解码器，它能解码 8 位 I/O 端口F0H -F7H

– 这和内存地址解码器相同，除了只将地址位 \(A_7-A_0\) 连接到解码器的输入端

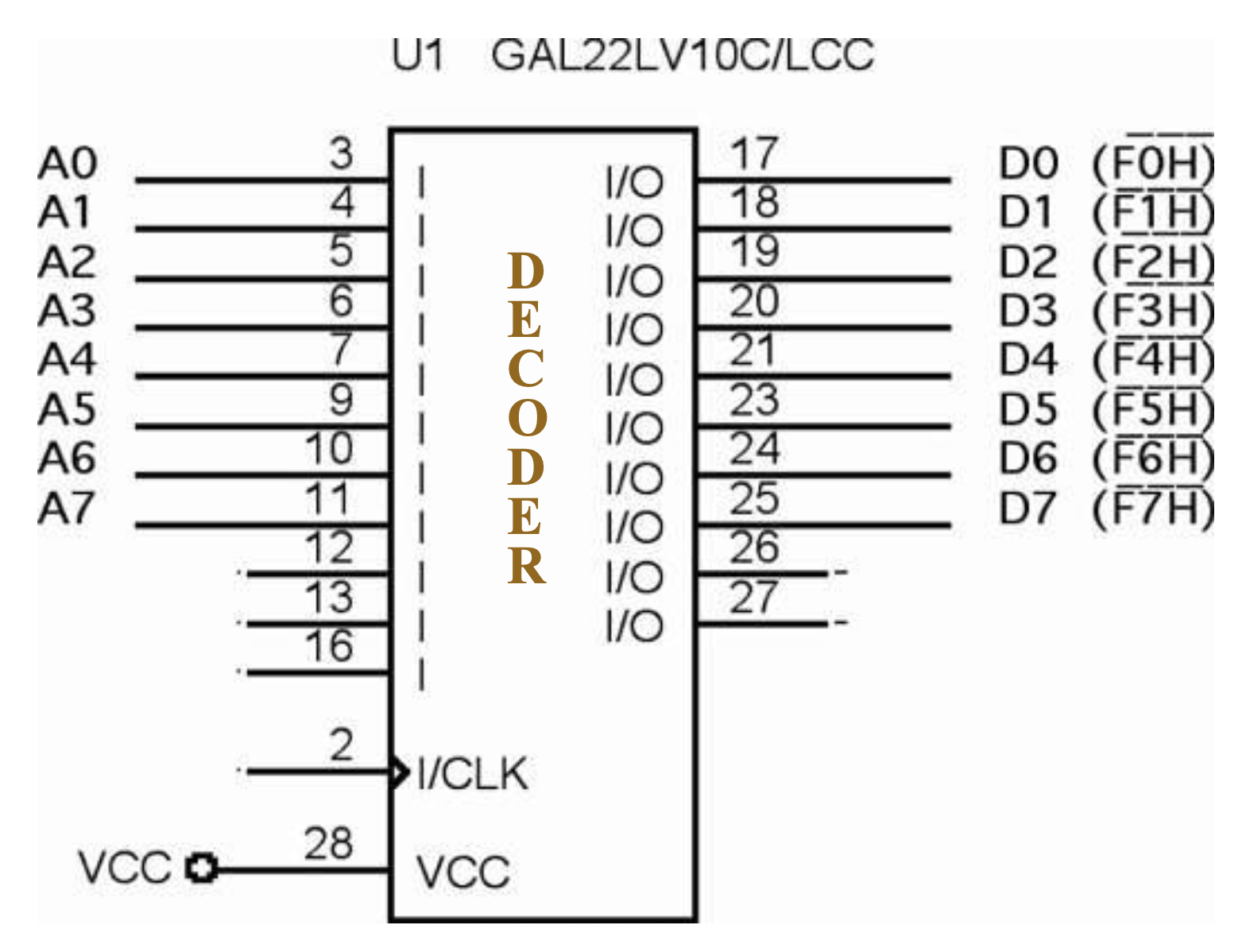

下图展示了 PLD 版本，使用 GAL22V10（一种低成本设备）作为此解码器
- PLD 是一种更好的解码器电路，因为集成电路的数量已减少到一个设备

Decoding 16-Bit I/O Port Addresses⚓︎

PC 系统通常使用 16 位 I/O 地址，但在嵌入式系统中很少见
解码 8 位和 16 位 I/O 地址之间的区别是：必须解码额外的 8 个地址线（\(A_{15}–A_8\)）

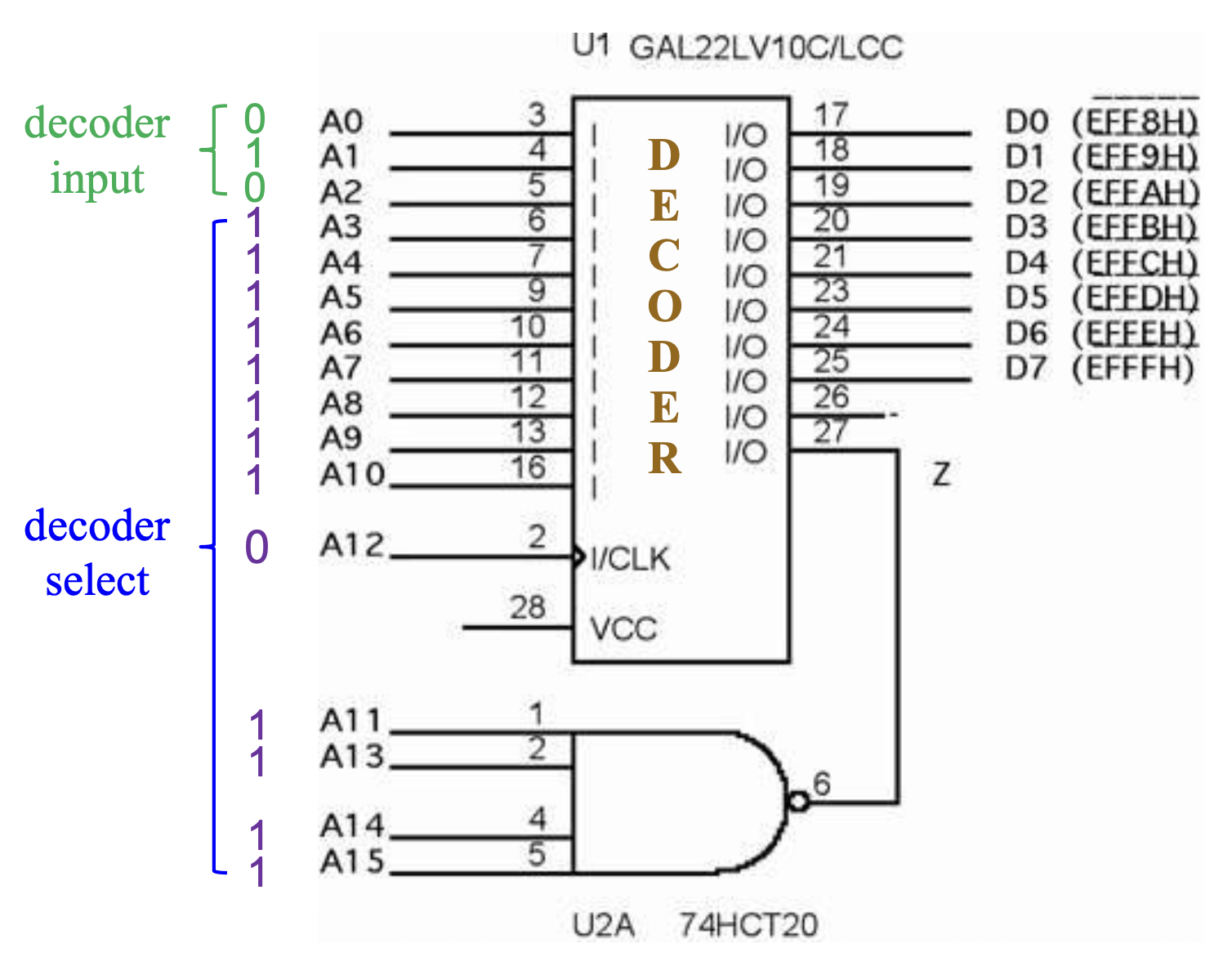

下图展示了包含 PLD 和用于解码 I/O 端口 EFF8H–EFFFH 的 4 输入 NAND 门电路
- PLD 为 I/O 端口生成地址选通信号

8- and 16-Bit Wide I/O Ports⚓︎

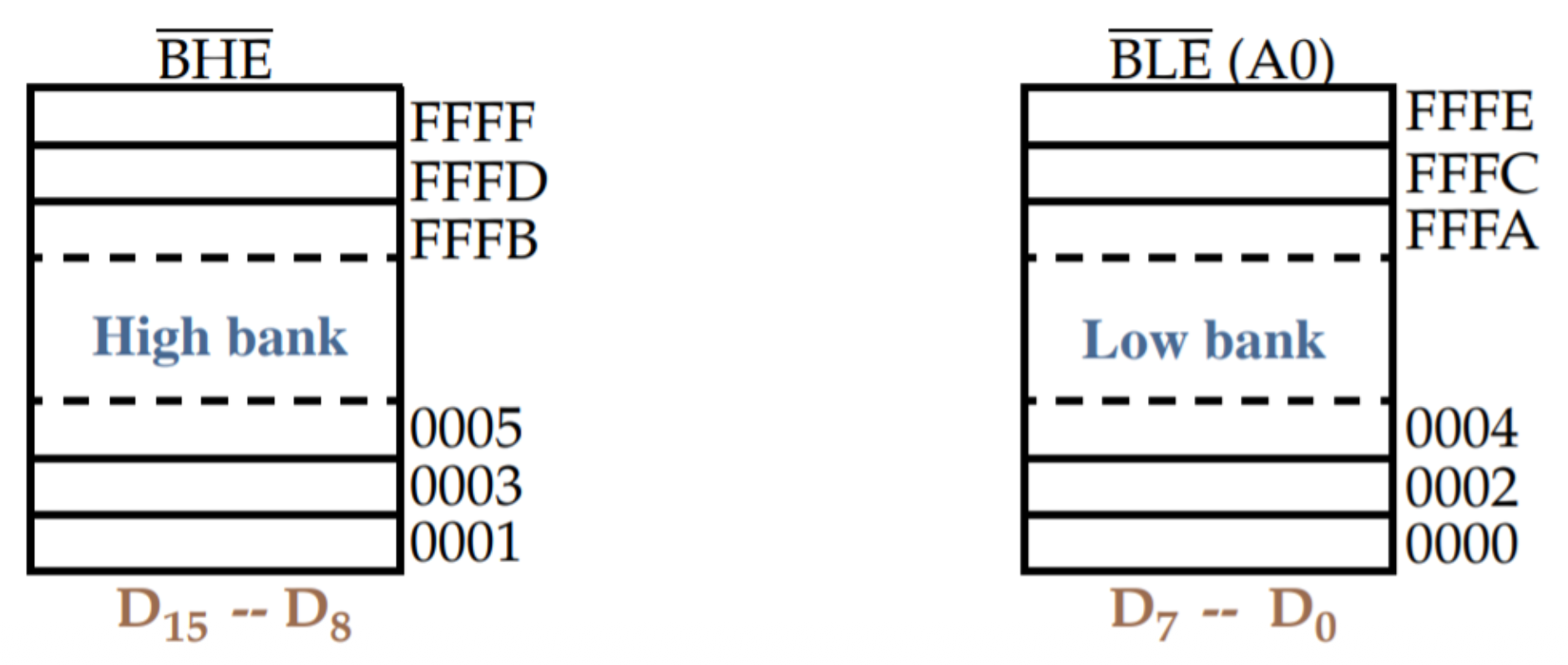

I/O 空间按库(banks) 组织（就像内存系统一样）以支持单字节传输或未对齐的内存访问，例如：
- in AL, 40H, in AL, 41H
- out 40H，AL, out 41H，AL
在这样的微处理器上，I/O 系统包含两个 8 位内存库
类似于内存库选择
- 任何 8 位 I/O 写请求都需要单独的写选通信号（\(\overline{\text{BHE}}, \overline{\text{BLE}}\)）
- 但读请求不需要
传输到 8 位 I/O 设备的数据位于 16 位处理器（如 80386SX）的一个 I/O 库中
下图展示了用于像 80386SX 的 16 位系统的一个单独的 I/O 库
I/O 读取不需要单独的选通信号
- 就像内存一样，处理器只读取它期望的字节，忽略其他字节
- 当 I/O 设备对读取操作响应错误时，读取可能会引起问题

例子

例 1 例 2

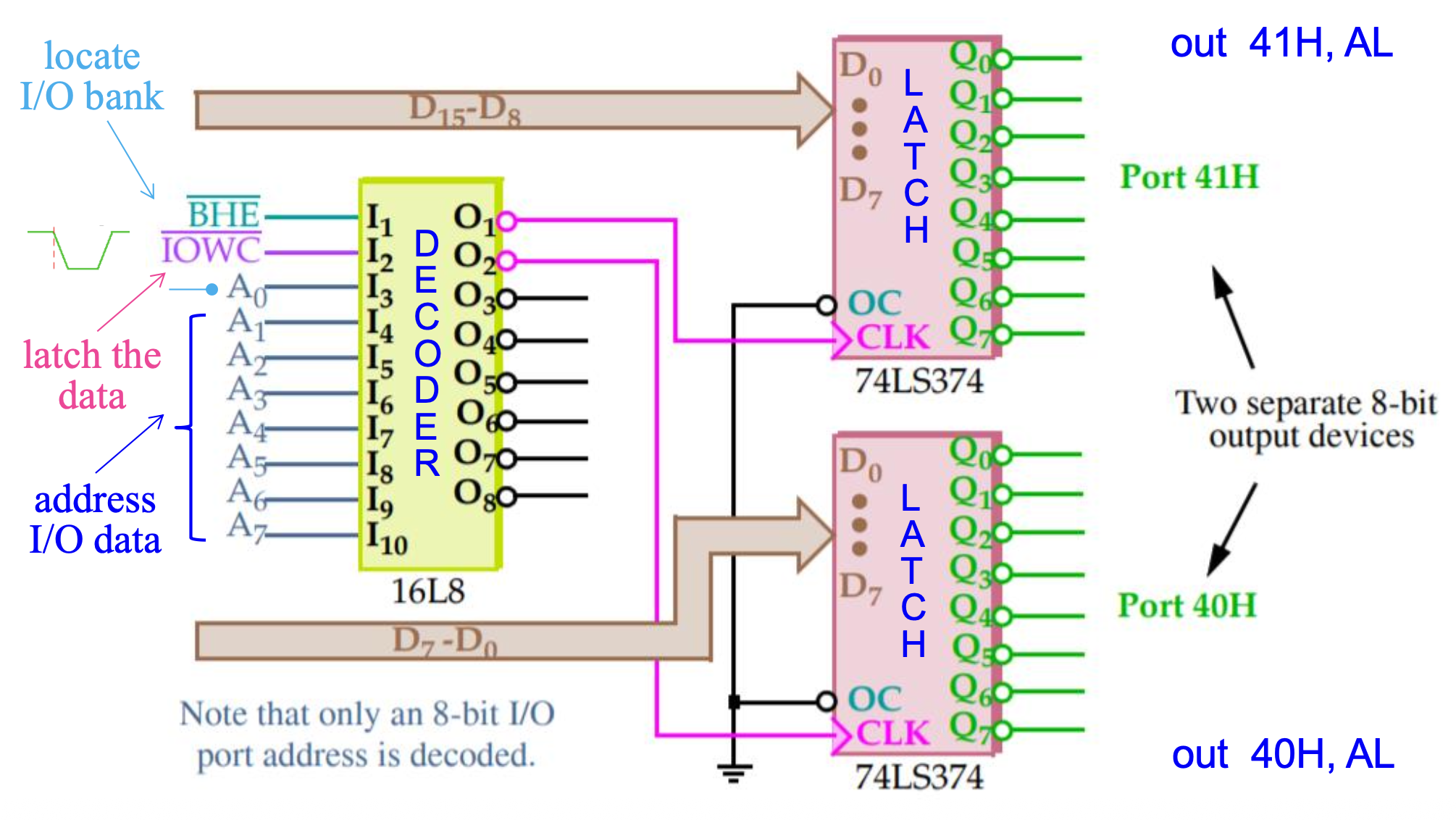

下图所示的系统包含了两个不同的 8 位输出设备（出现在不同的 I/O 库中），分别位于 40H 和 41H。

因此生成独立的 I/O 写信号以时钟驱动一对捕获端口数据的锁存器

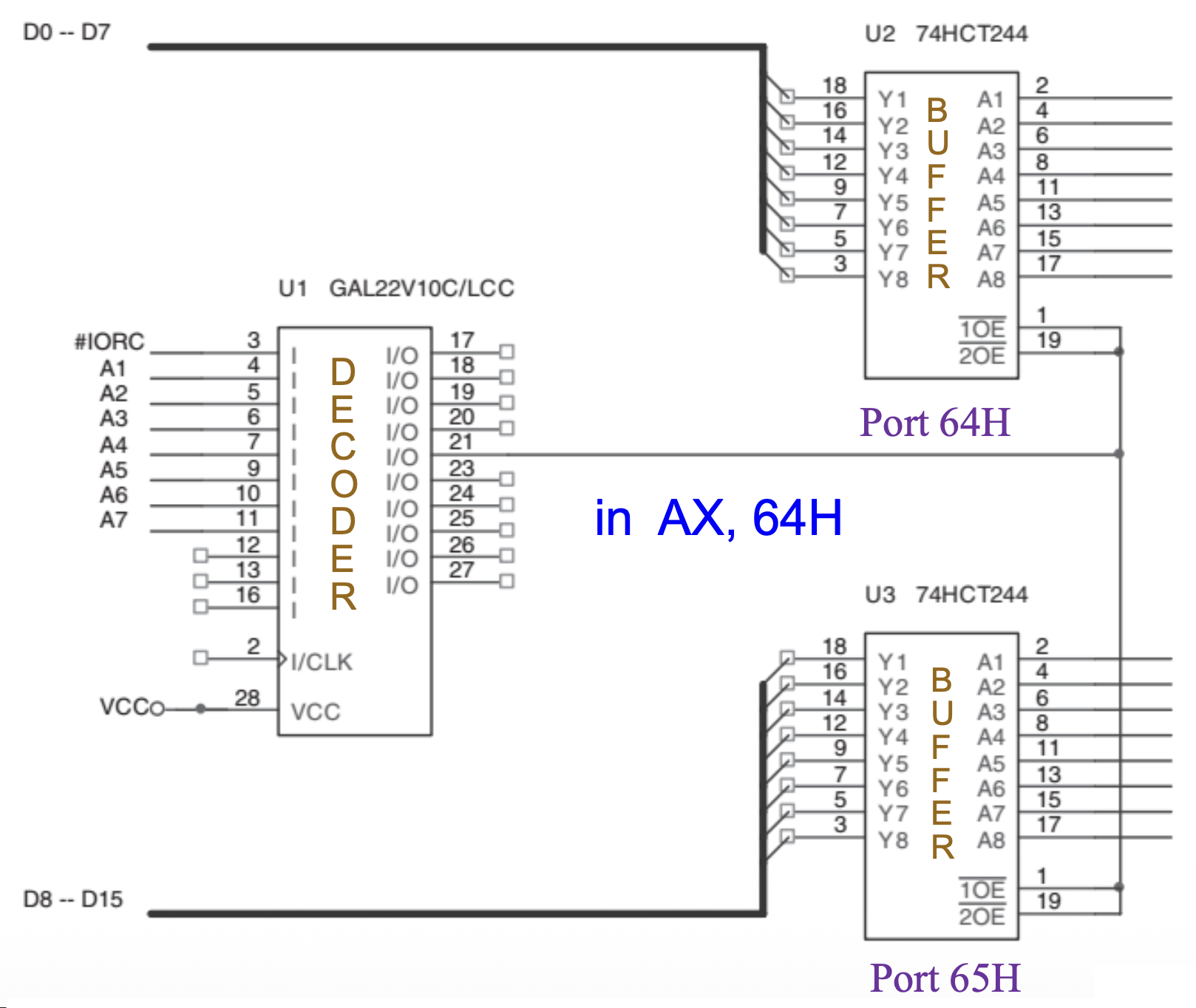

下图展示了一个 16 位设备连接到 64H 和 65H 的 8 位地址上。

PLD 解码器没有 \(\overline{\text{BLE}}\)（\(A_0\)）和 \(\overline{\text{BHE}}\) 地址位连接，因为信号不适用于 16 位宽的设备
PLD 的程序展示了如何生成用于作为输入设备的三态缓冲器（74HCT244）的使能信号

32-Bit-Wide I/O Ports⚓︎

这种宽度的端口最终可能会普及，因为计算机系统的总线在更新
EISA 系统总线、VESA 局部和当前 PCI 总线支持 32 位 I/O

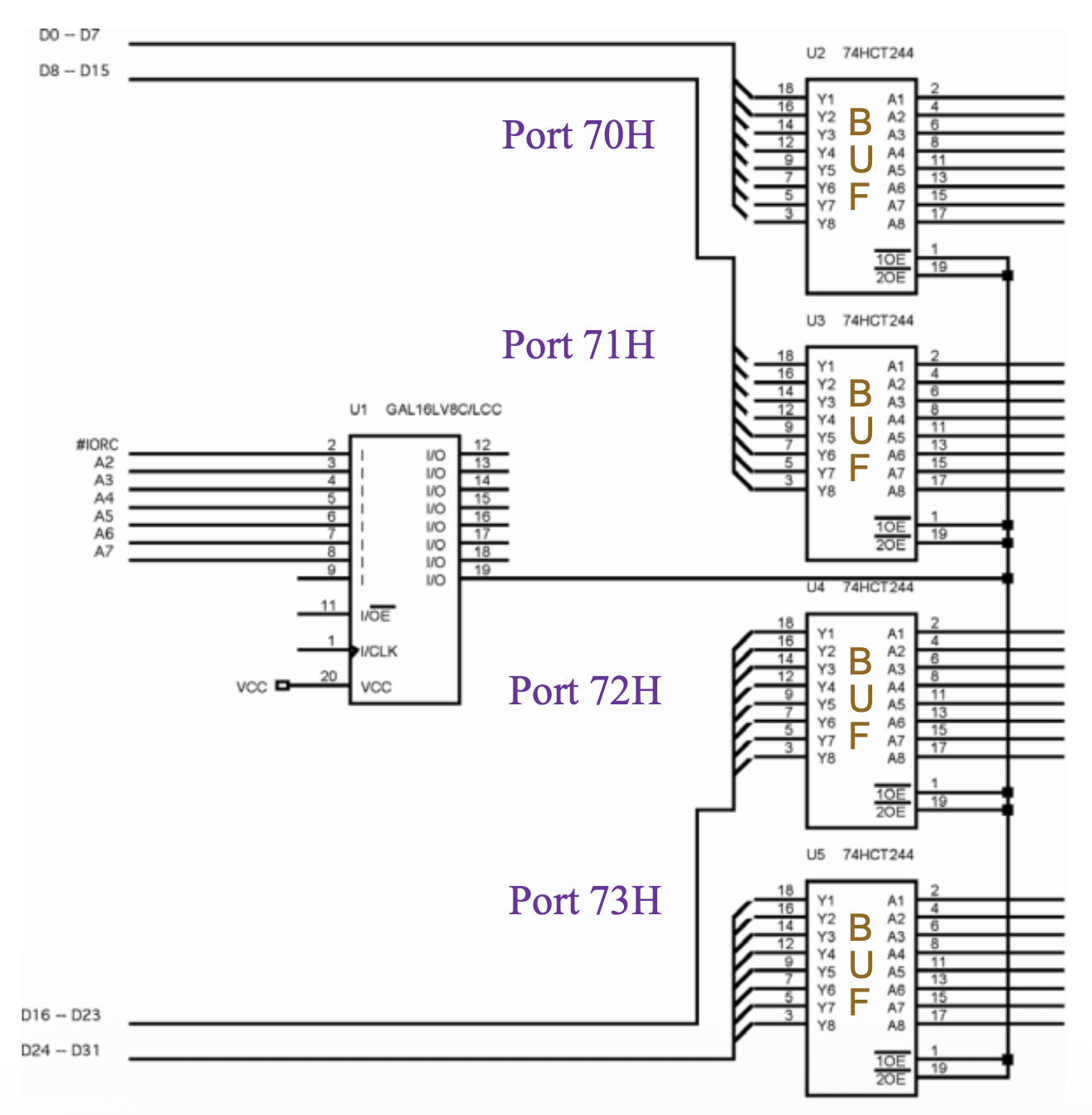

下图展示了 80386DX-80486DX 微处理器的 32 位输入端口
- 电路使用单个 PLD 来解码 I/O 端口，并使用四个 74HCT244 缓冲器将 I/O 数据连接到数据总线
- 通过此接口解码的 I/O 端口是 8 位端口 70H–73H
- 通过写入访问此端口时，使用地址 70H 对于 32 位输入至关重要，比如指令 in EAX, 70H
