Rendering on Game Engine⚓︎

游戏刚诞生的时候，就已经考虑到了绘制和渲染的问题了。即便那个年代的硬件条件远不如现在，游戏开发者们仍然尽力表现游戏画面。

随着技术发展，如今的渲染系统已经相当丰富，但也更加复杂了。

在图形学理论中，渲染的特点为：

• 专注于物体的某一类型的效果
• 聚焦于表示（算法）和数学正确性
• 没有严格的性能要求
  • 实时(realtime)（>= 30 FPS）/ 交互式(interactive)（10 FPS）/ 离线(offline) 渲染
  • 核外渲染(out-of-core rendering)：数据量太大，需要多台机器存储

CG 中的渲染理论正是游戏引擎渲染系统的基石！

在游戏引擎中，我们会遇到以下关于渲染的挑战（这也是和 CG 渲染理论不一样的地方）：

• 游戏的某个场景中可能包含成千上万的物体，而每个物体要实现的效果类型，背后的渲染算法以及后处理等可能还不一样，所以非常复杂



• 理论上可能只需确保算法正确就行了，但在实际中还得考虑结合了 CPU 和 GPU 的复杂的现代计算机架构



• 游戏需要保持帧率稳定（30 FPS / 60 FPS（电竞）/ 120 FPS（VR）），并且我们对游戏画质提出了更高的要求（1080P -> 2K -> 4K -> 8K）


  • 设计理念：渲染系统的计算时间必须被限定在一个固定的预算中，要确保不能够超过这个时间预算，否则帧率就会降低，从而影响玩家的游戏体验

• 每一帧的时间预算分配问题

  • CPU 带宽和内存占用的有限访问
  • 渲染系统不能占用全部的资源，不然其他子系统（gameplay 等）就跑不了了

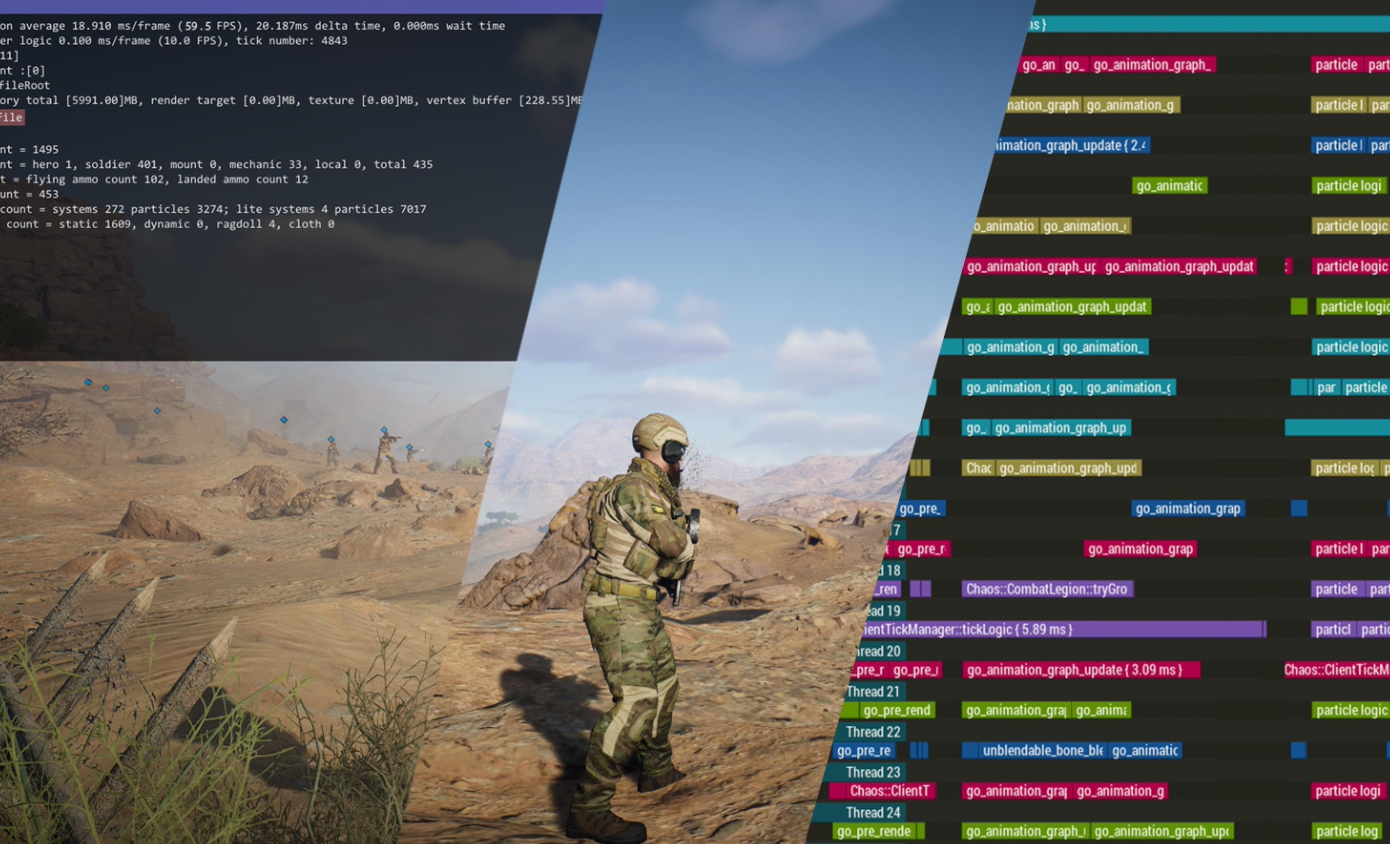

  • 自动运行 profiling（性能分析）工具
  • 游戏逻辑、网络、动画、物理和 AI 系统是 CPU 和主存的主要消费者


不会介绍的内容

• 卡通渲染 (cartoon rendering)
• 二维渲染引擎
• 次表面 (subsurface)
• 头发 / 毛发

Basics⚓︎

Building Blocks⚓︎

渲染的构成要素（下图来自 GAMES101 课件）：

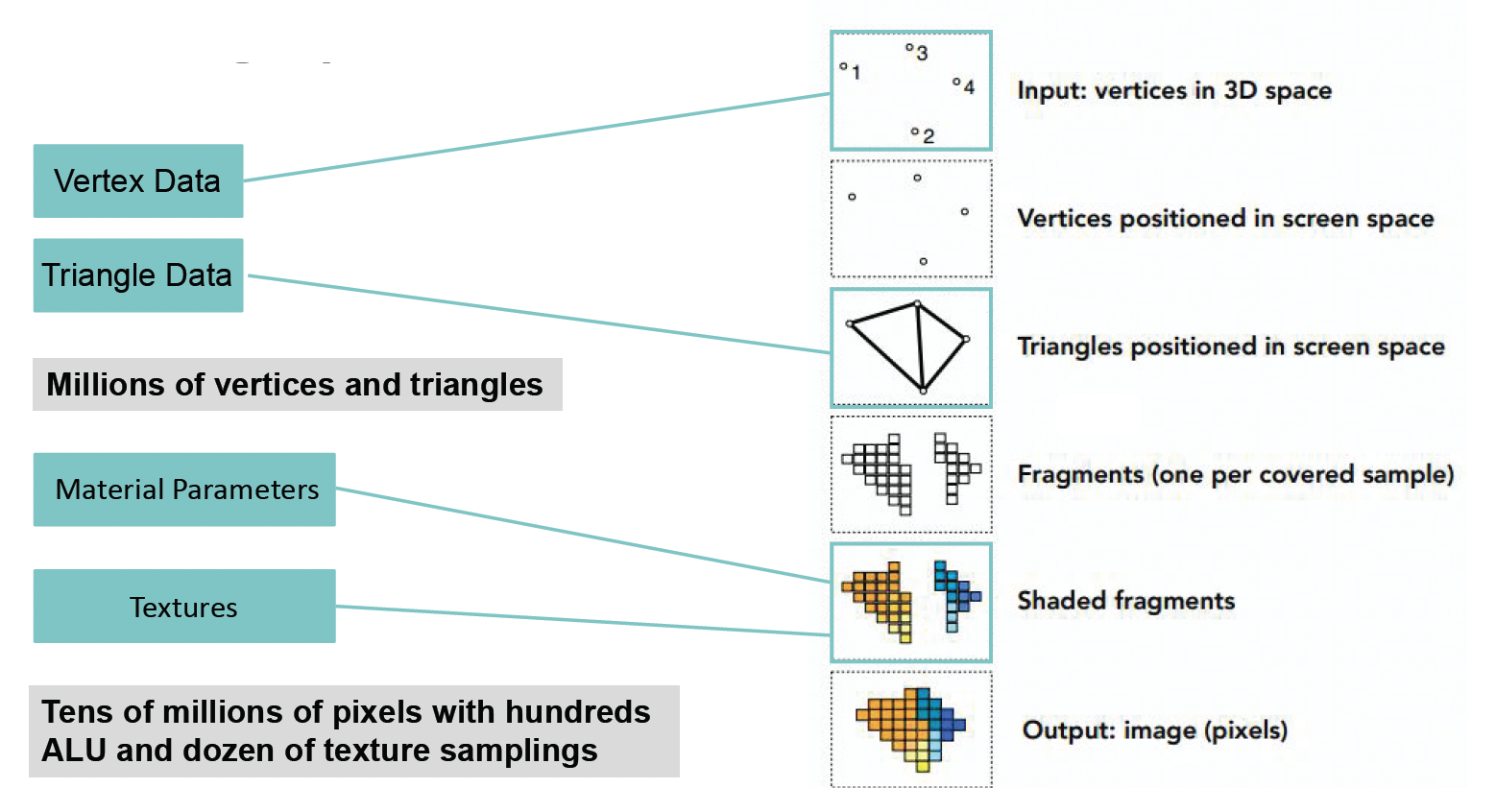

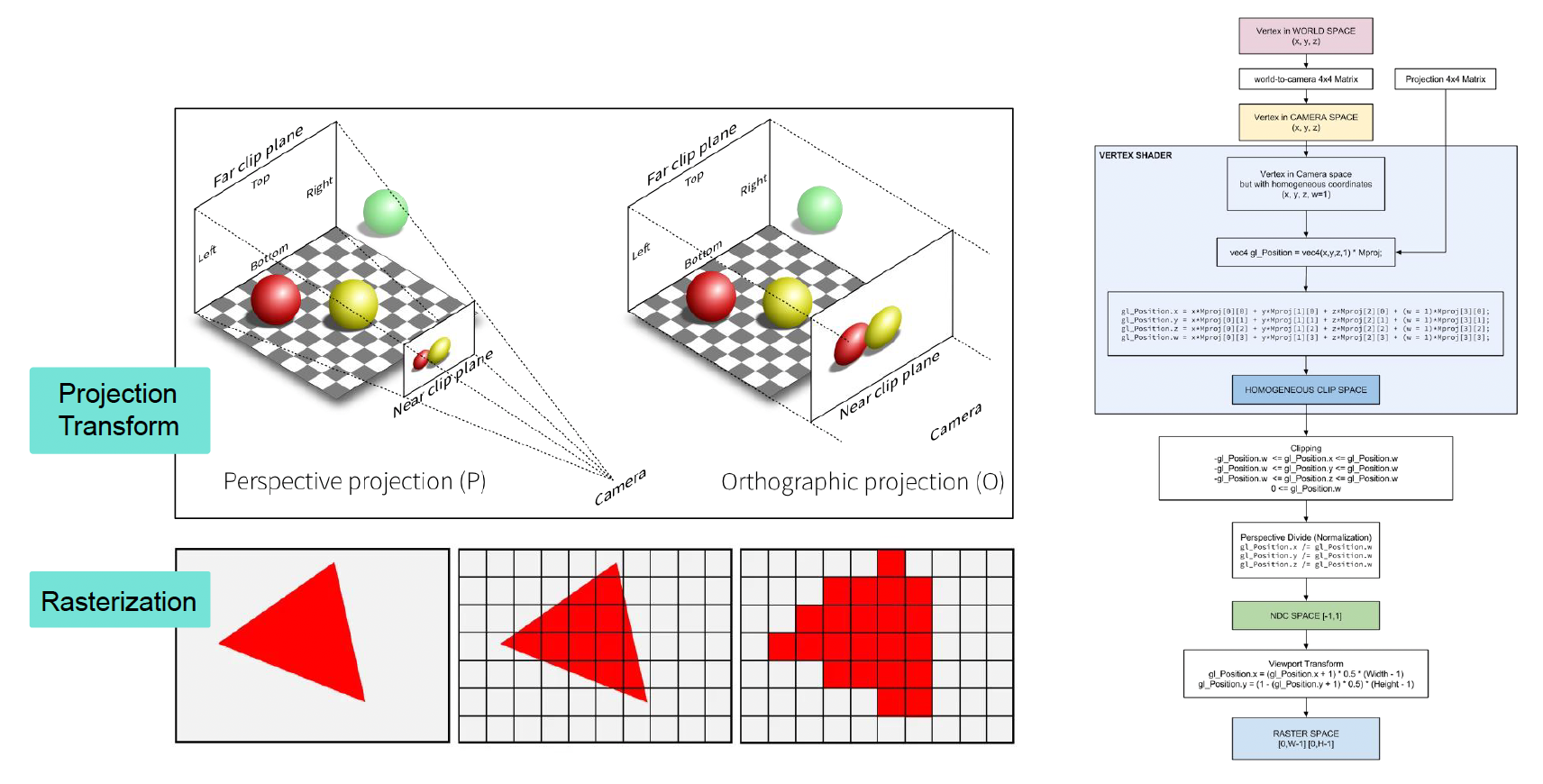

一句话总结：顶点 -> 面 -> 屏幕上的像素点（到这一步叫做光栅化 (rasterization)）-> 材质 (material) -> 纹理 (texture) -> 成品。

渲染最核心的工作是计算，包括以下几个方面：

• 投影(projection) 和光栅化(rasterization)



• 着色(shading)

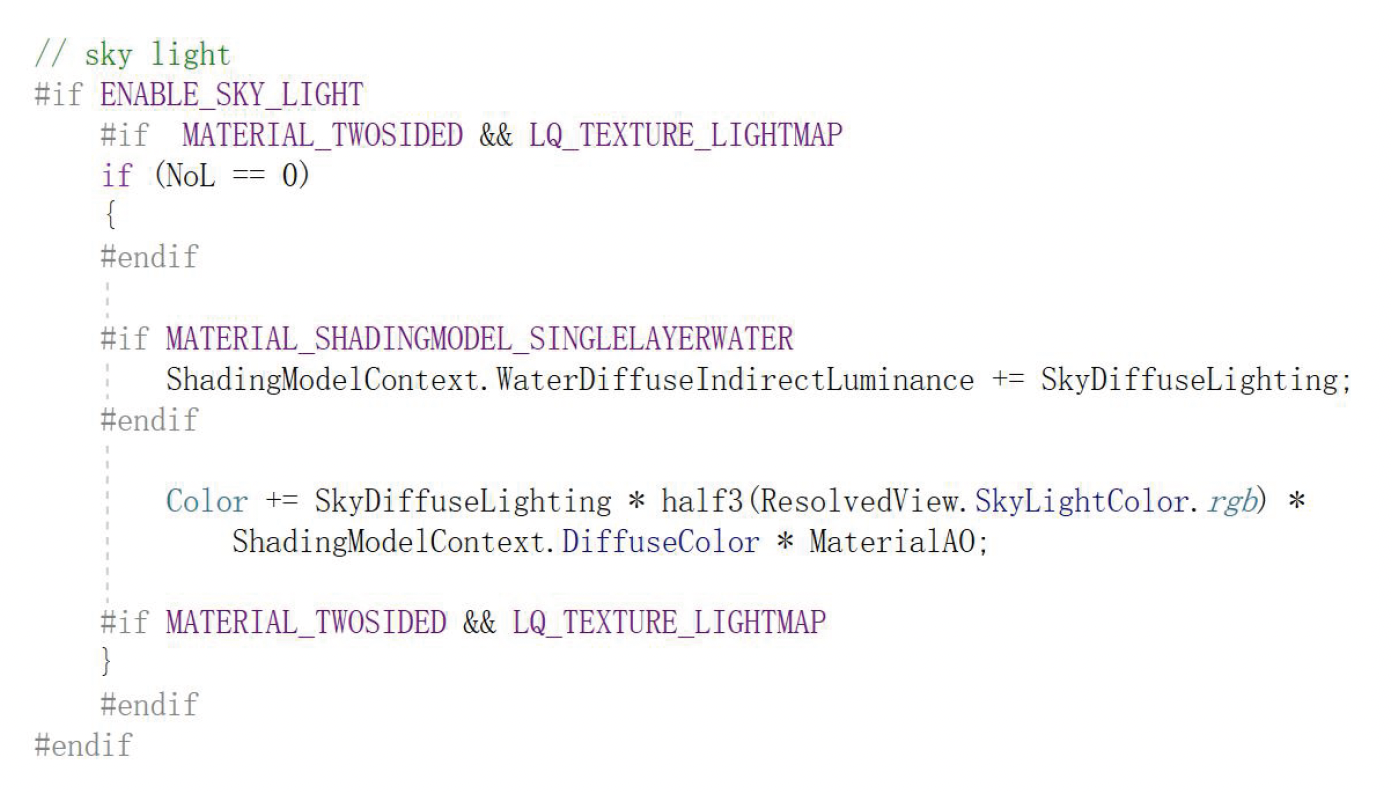

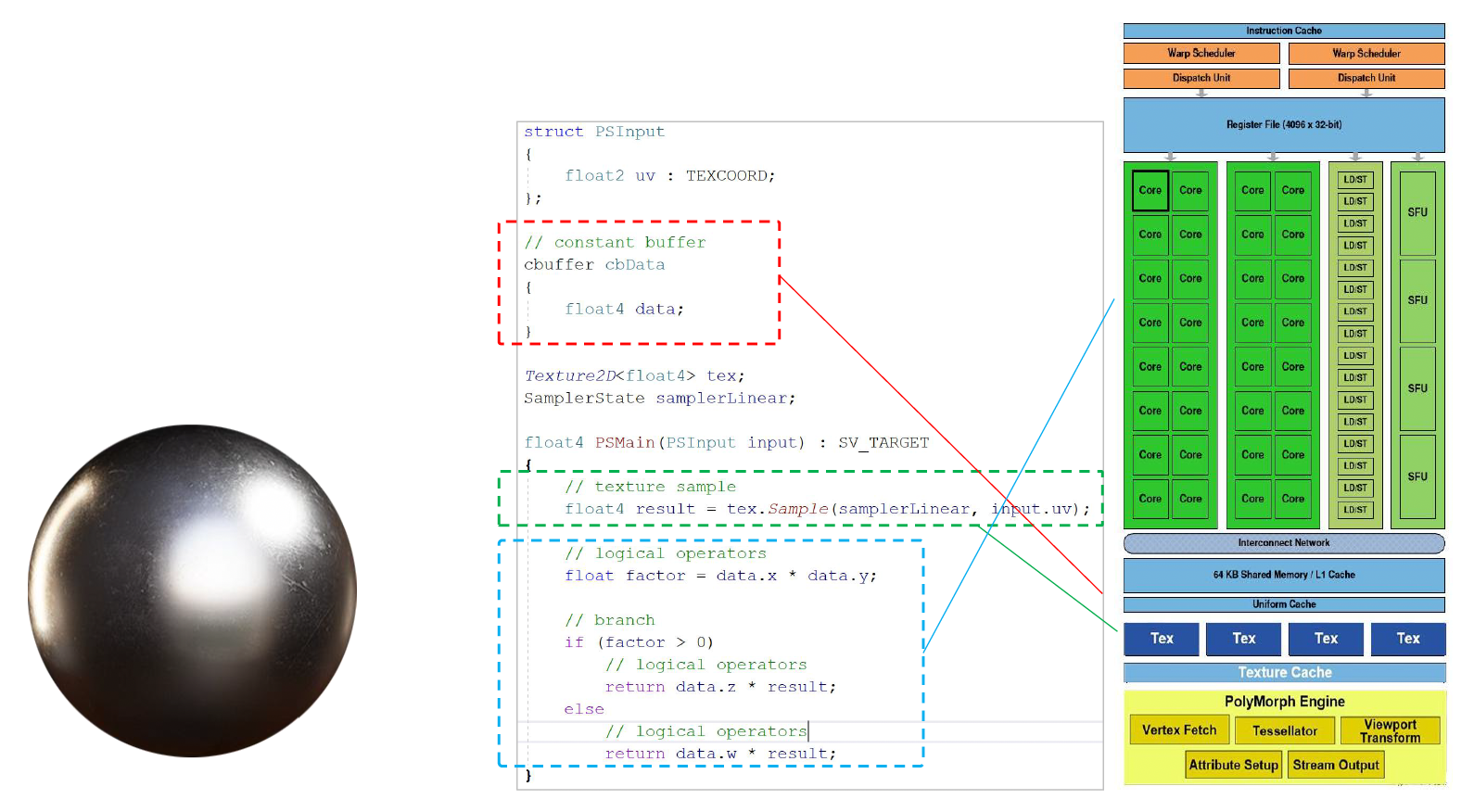

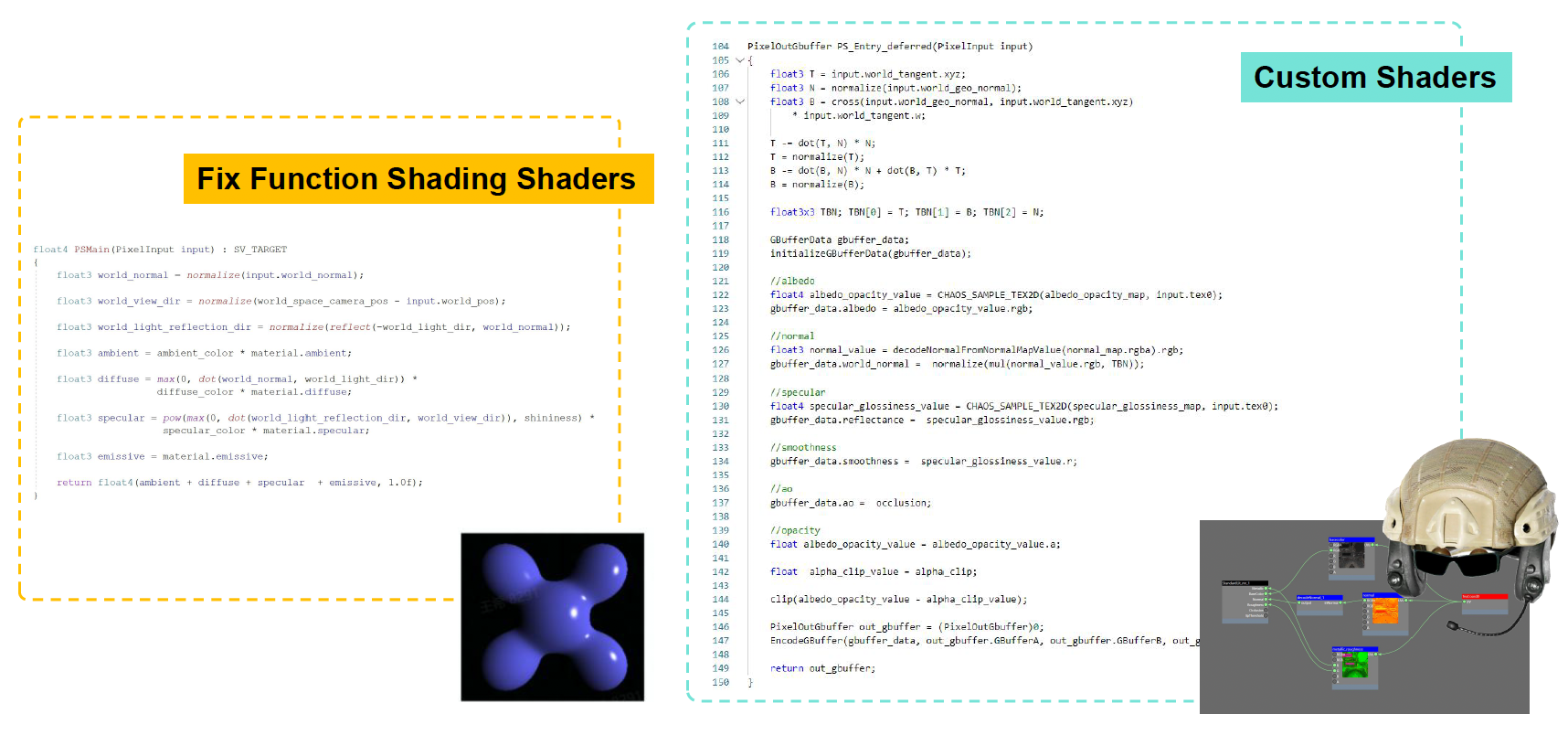

  • 下图是一个着色器代码的例子，里面包括了
    • 常量 / 参数
    • ALU 算法（比如计算光线的等等）
    • 纹理采样
    • 分支


• 纹理采样(texture sampling)

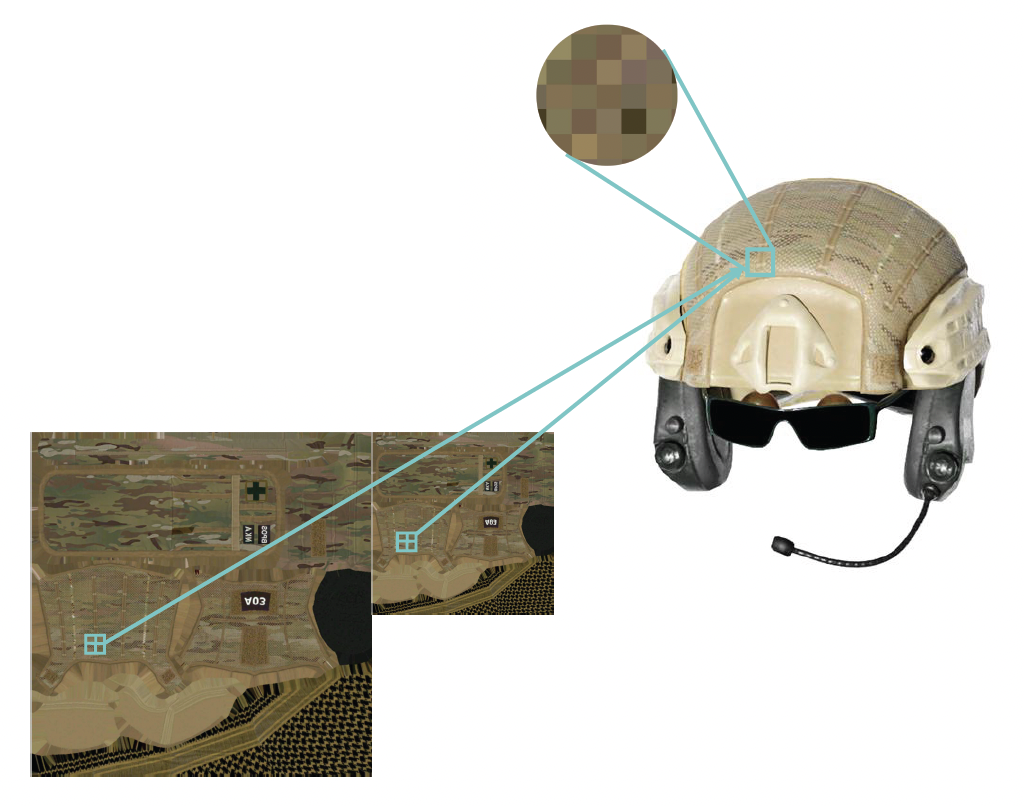

  • 屏幕中的一个像素对应到远处物体的多个像素
  • 如果不去做（低频）滤波 / 反走样的话，面向某一物体由近及远或由远及近的移动可能会导致画面的抖动

  • 步骤：

    1. 使用两个最近的 mipmap 层级（所以一张纹理贴图可不止要存储一层）
    2. 在两个 mipmap 上同时使用双线性插值(bilinear interpolation)
    3. 在结果中线性插值

  • 因此，一次纹理采样需要访问 8 个数据点，做 7 次插值（原因可见我的 CG 笔记对应章节）



Hardware Architecture⚓︎

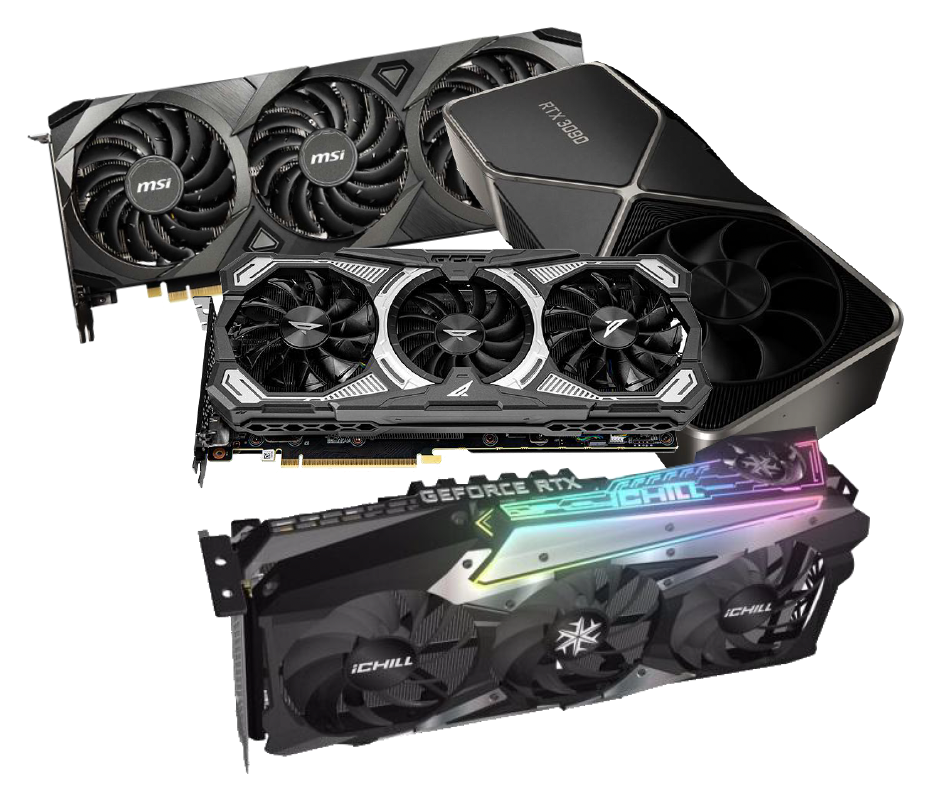

GPU 是专门用于处理大规模任务的硬件。

先来介绍和 GPU 密切相关的两个概念：

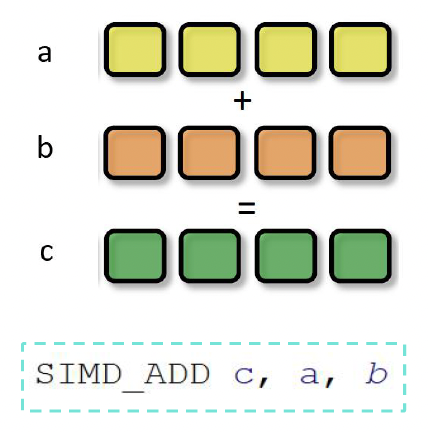

• SIMD（单指令多数据 (single insturction multiple data)）：描述具有多个处理元素的计算机，这些处理元素同时对多个数据点执行相同的操作

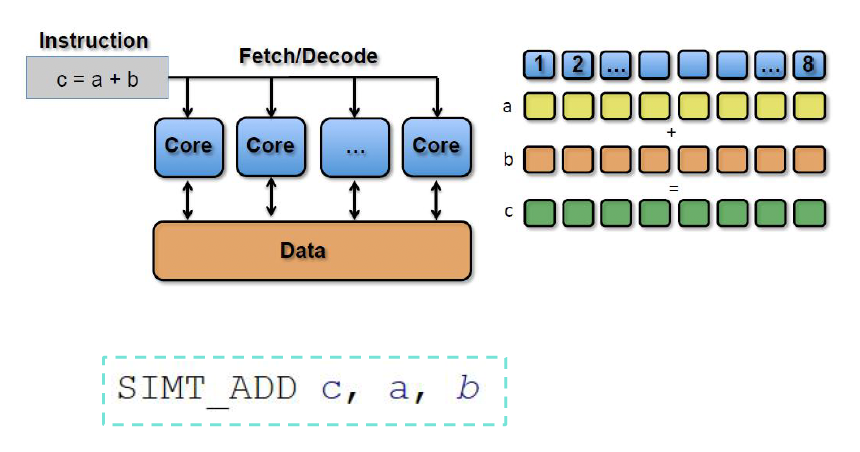

• SIMT（单指令多线程 (single insturction multiple thread)）：并行计算中使用的执行模型，结合了 SIMD 与多线程

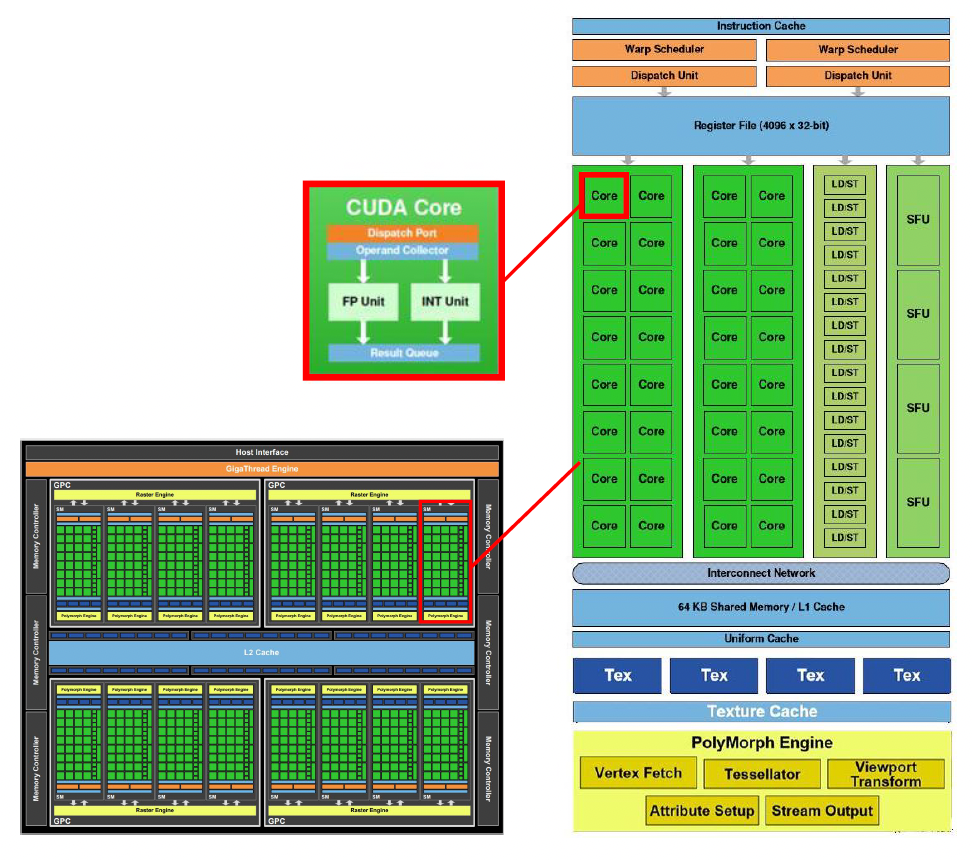

再来了解一下典型的 GPU 架构（以 Nvidia Fermi 架构为例）：

• GPC（图形处理集群 (graphic processing cluster)）：用于计算、光栅化、着色和纹理的专用硬件块
• SM（流式多处理器 (streaming multiprocessor)）运行 CUDA 核心的 GPU 部分
  • 并行，可以通过共享内存互相通信
• 纹理单元(texture units)：能够获取和筛选纹理的纹理处理单元
• CUDA 核心(core)：能让数据通过不同处理器被同时处理的并行处理器
• 线程束(warp)：线程的集合

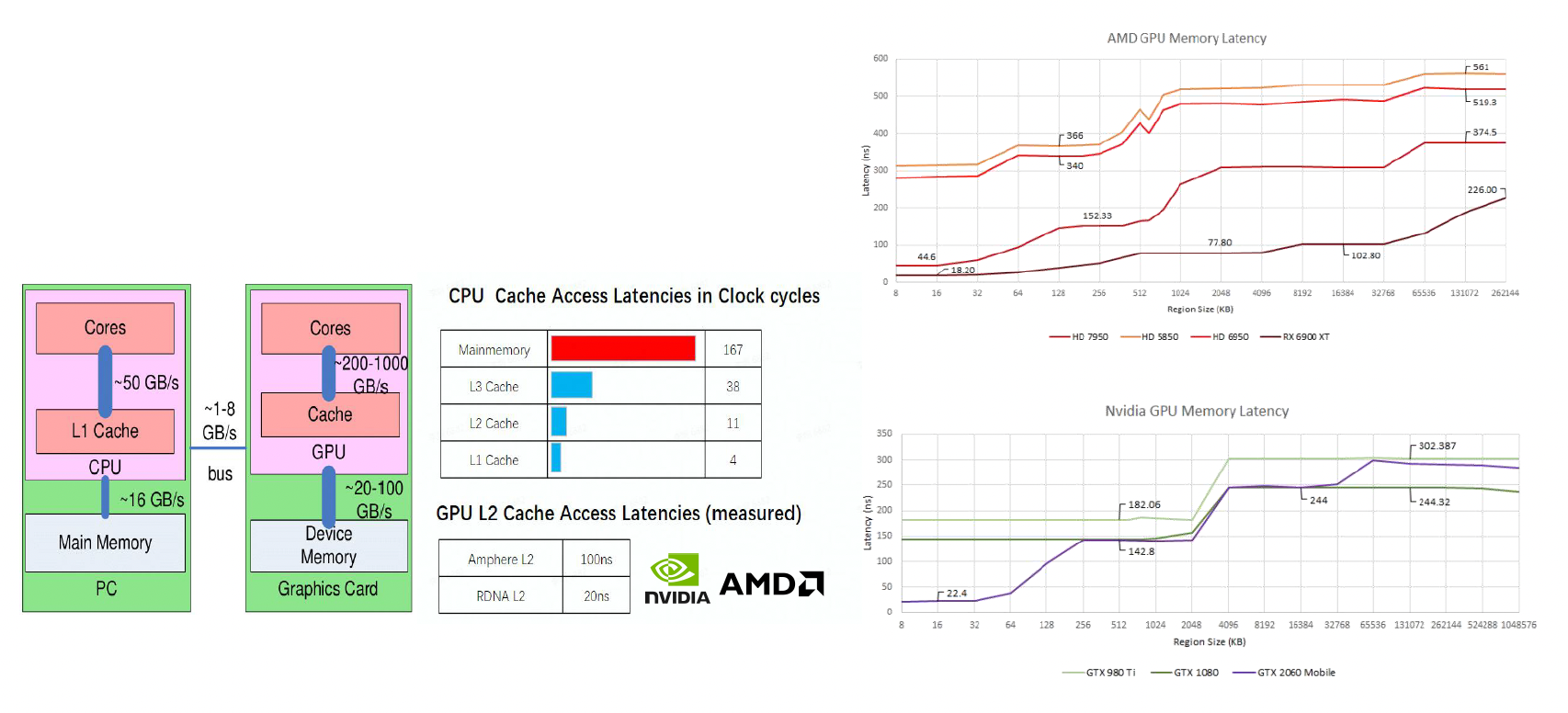

接下来值得一提的是 CPU 和 GPU 之间的数据流，因为数据流动是有成本的，而且成本可不小。

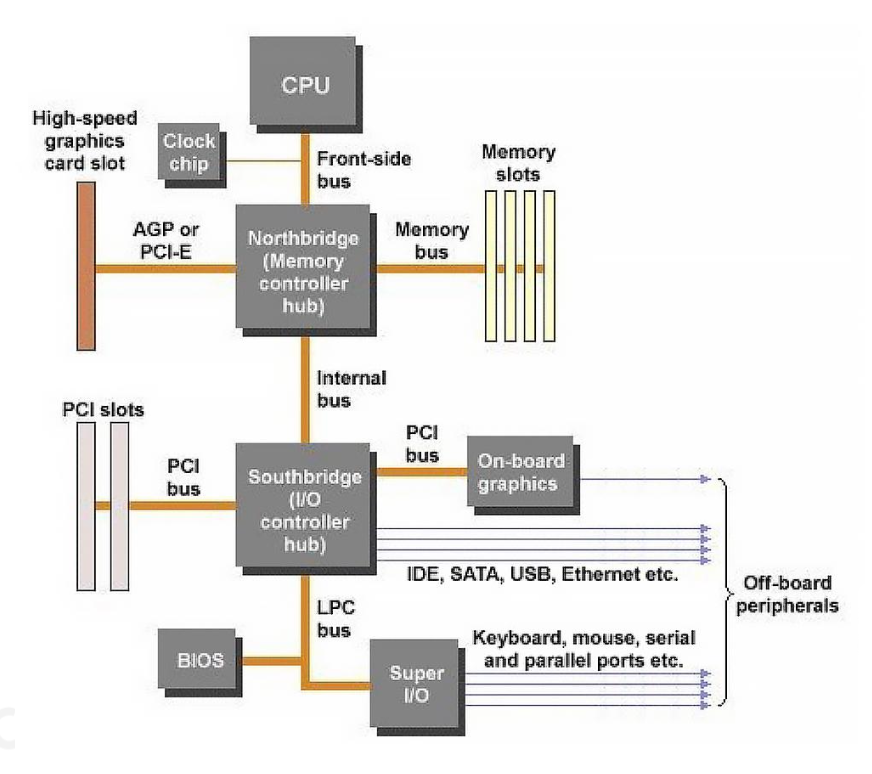

• 之所以有「数据流」这一件事，是因为我们的计算机几乎都采用冯 · 诺伊曼架构，该架构的一个特征是计算和数据的分离
  • 这种架构的好处是简化硬件设计，但同时带来一个不可忽视的问题：很多计算都需要找数据，而数据的移动相对计算而言是很慢的

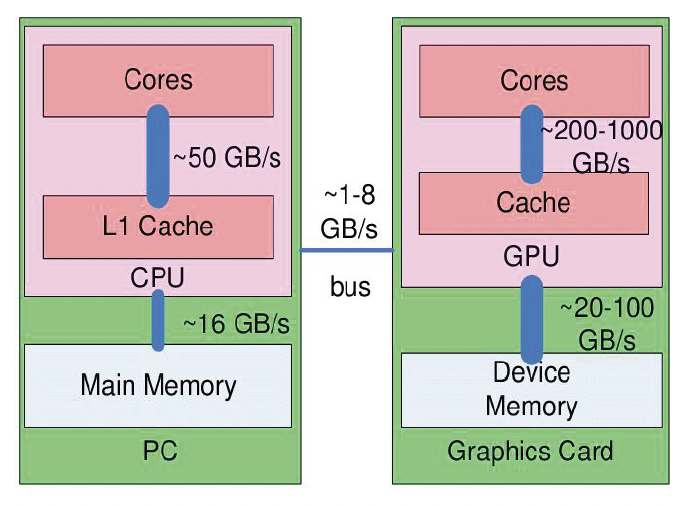

• 数据流包括：

  • CPU 和主存之间：数据加载 / 卸载、数据准备
  • CPU 和 GPU 之间：高时延、有限带宽
  • GPU 和显存之间：高性能并行渲染

• 于是我们可以得出一个结论：如有可能，应尽可能最小化 CPU 和 GPU 之间的数据传输

  • 比如尽可能让数据单向传输（比如 CPU 将数据发送给显卡后尽可能不再另外读取数据）

针对上述问题，我们引入一种叫做高速缓存(cache) 的硬件。

• 虽然访问内存数据的速度很慢，但访问高速缓存数据的速度会快很多，计算时只需要从高速缓存中读取数据即可，这样就能显著提升性能
• 但高速缓存的大小相对较小，所以有时会出现计算所需数据不在高速缓存的情况，这时就又不得不从内存中获取数据了；我们称这种情况为高速缓存失效(cache miss)，而相对地能够读到高速缓存数据的情况就是高速缓存命中(cache hit)

综上所述，和 GPU 相关的性能限制包括：

• 内存边界
• ALU 边界
• TMU（纹理映射单元）边界
• BW（带宽）边界

这些边界 (bound) 构成了一种「短板效应」：只要有一个地方速度太慢，就会拖垮整个系统的表现。

本节要讲件管线的发展趋势：

其他先进的架构：

• 主机端：

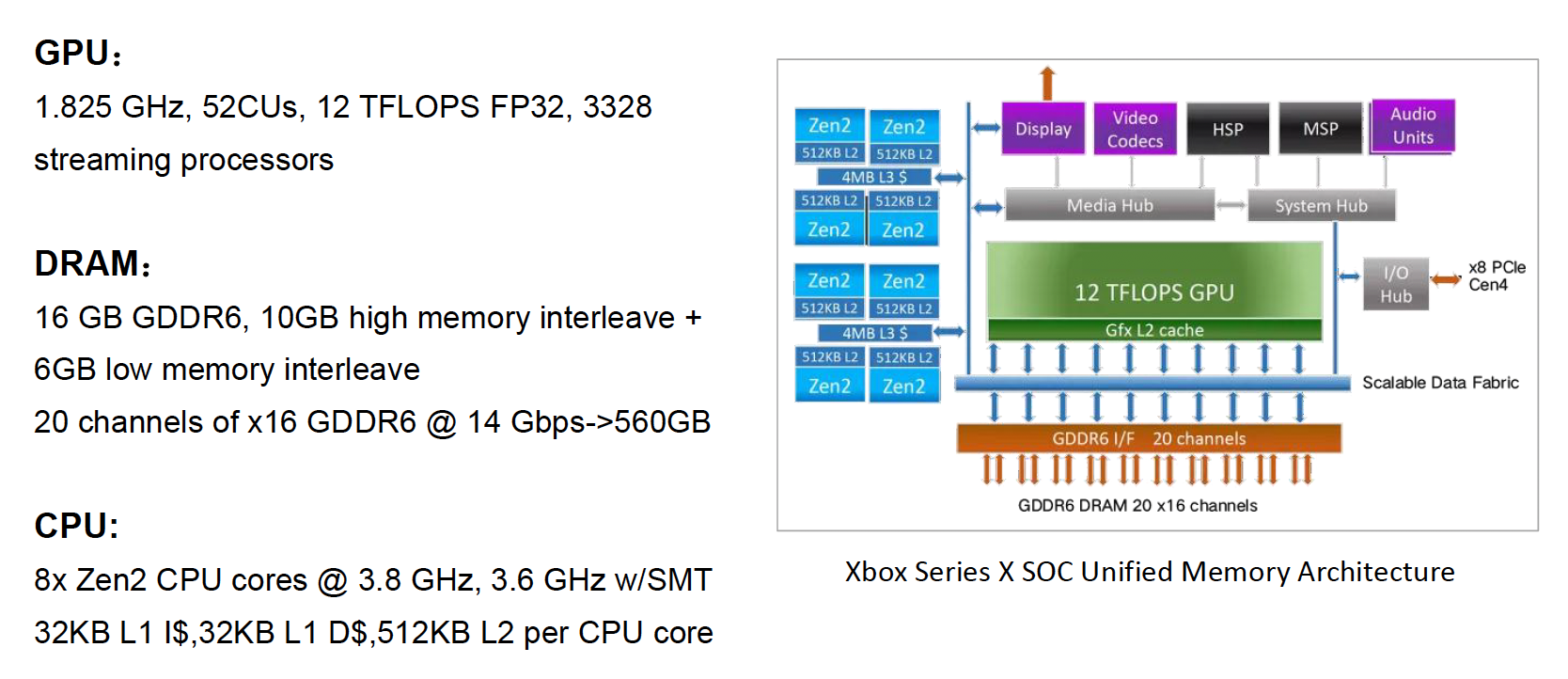

  • 实现了 UMA（均匀内存访问）

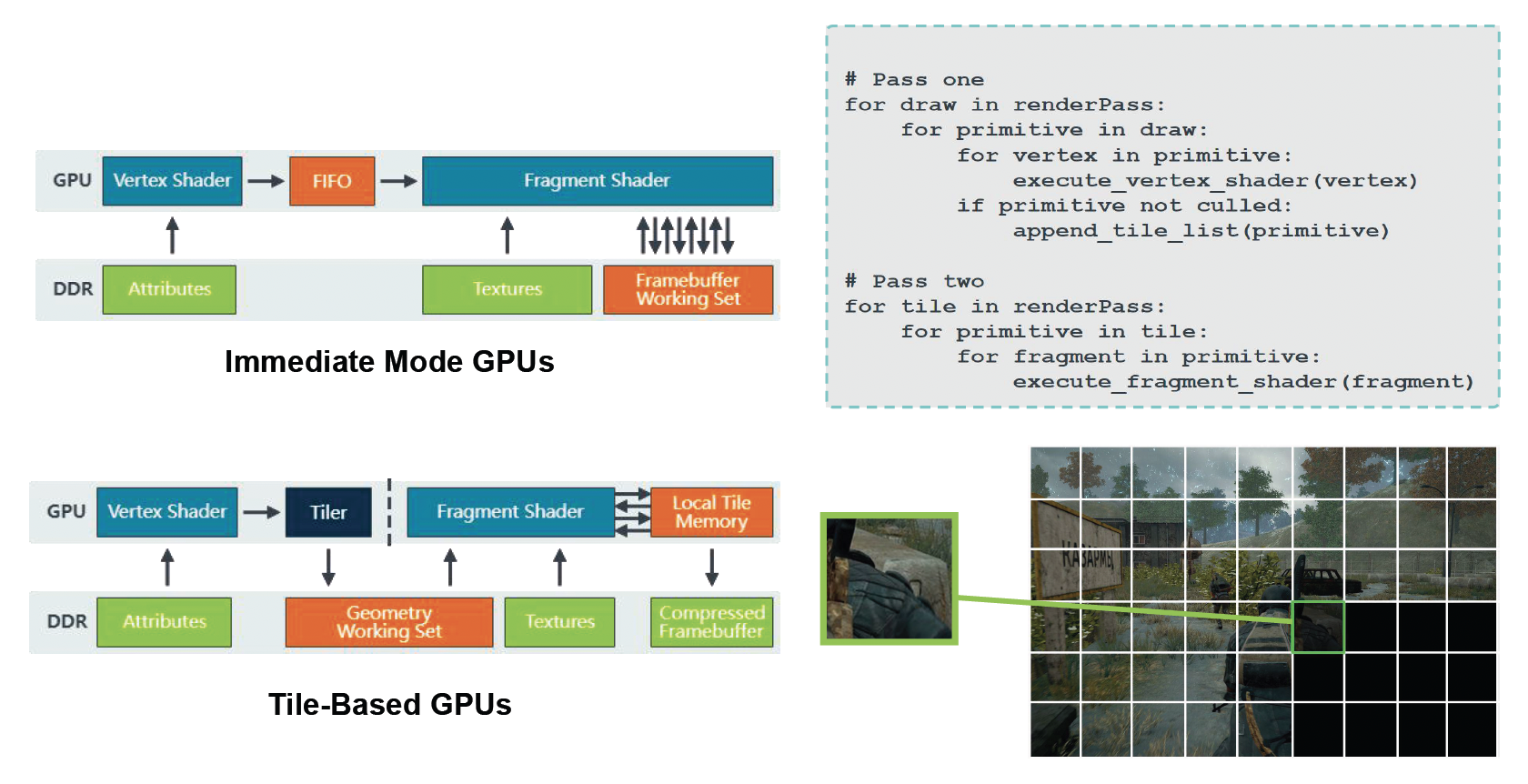

• 移动端：



Renderable⚓︎

上一讲中，我们介绍了如何基于组件描述一个游戏对象。其中有一个网格渲染组件(mesh rendering component) 就是专门用来在游戏中绘制游戏对象的。尽管在不同游戏引擎中，这个名称会有所变化，但本质上都属于一种可渲染对象(renderable)。

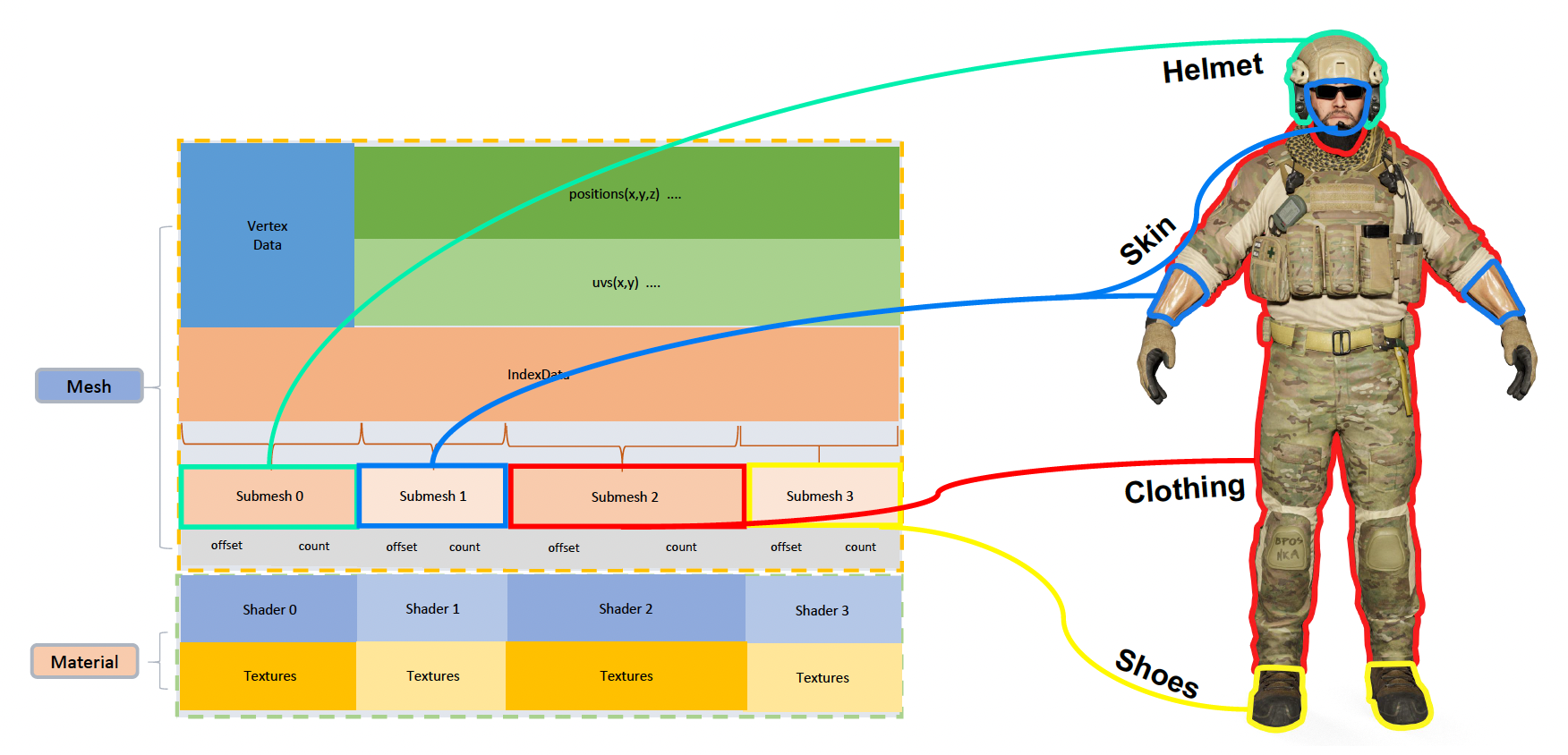

一个可渲染对象由多个构建块组成。比如下面这个士兵有头盔、胡须、躯干等部位，而每个部位的渲染效果（材质、纹理等等）都是不一样的。

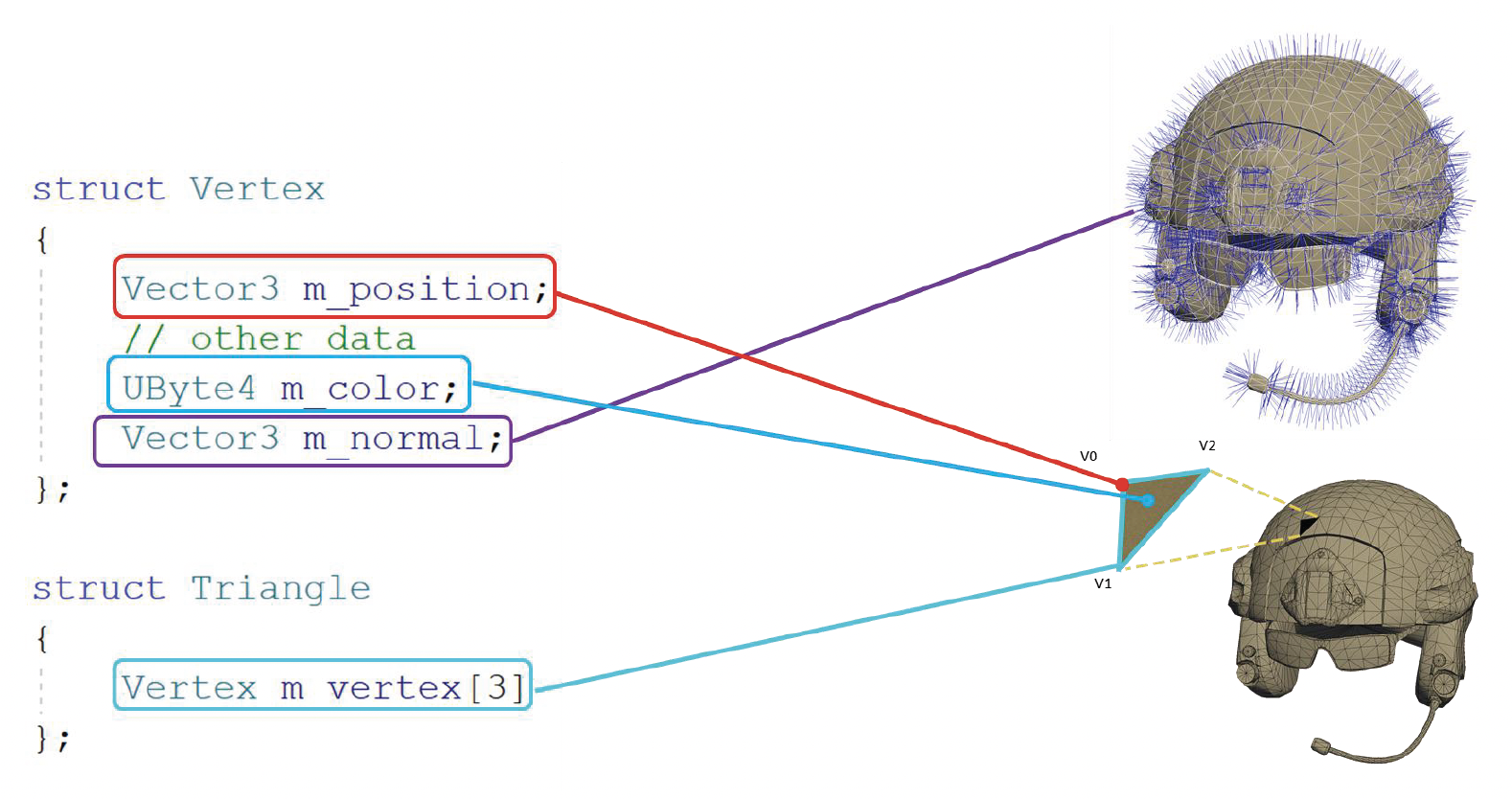

在游戏引擎中，最基础的表达形式是网格原语(mesh primitive)，比如下面对顶点、三角形的定义：

当然上面的存储方式比较笨。如果写过像 OpenGL, DirectX 的图形学代码的话，就会知道实际上是用顶点数据和索引数据来存储的，并且分别需要一个声明和一个缓冲区。具体来说就是把所有顶点数据放在一起，三角形只会存顶点的索引值，不会再次存储顶点数据（因为很多顶点会被多个三角形共用）。

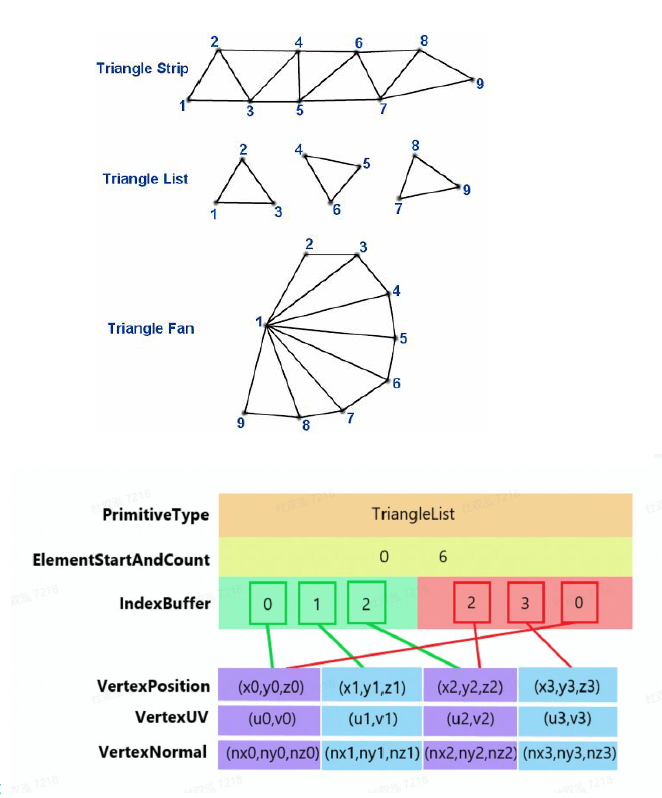

其实我们不必使用索引缓冲区，而是采用一种类似“一笔画”游戏的方式，即 triangle strip：按顺序访问顶点，对高速缓存友好。

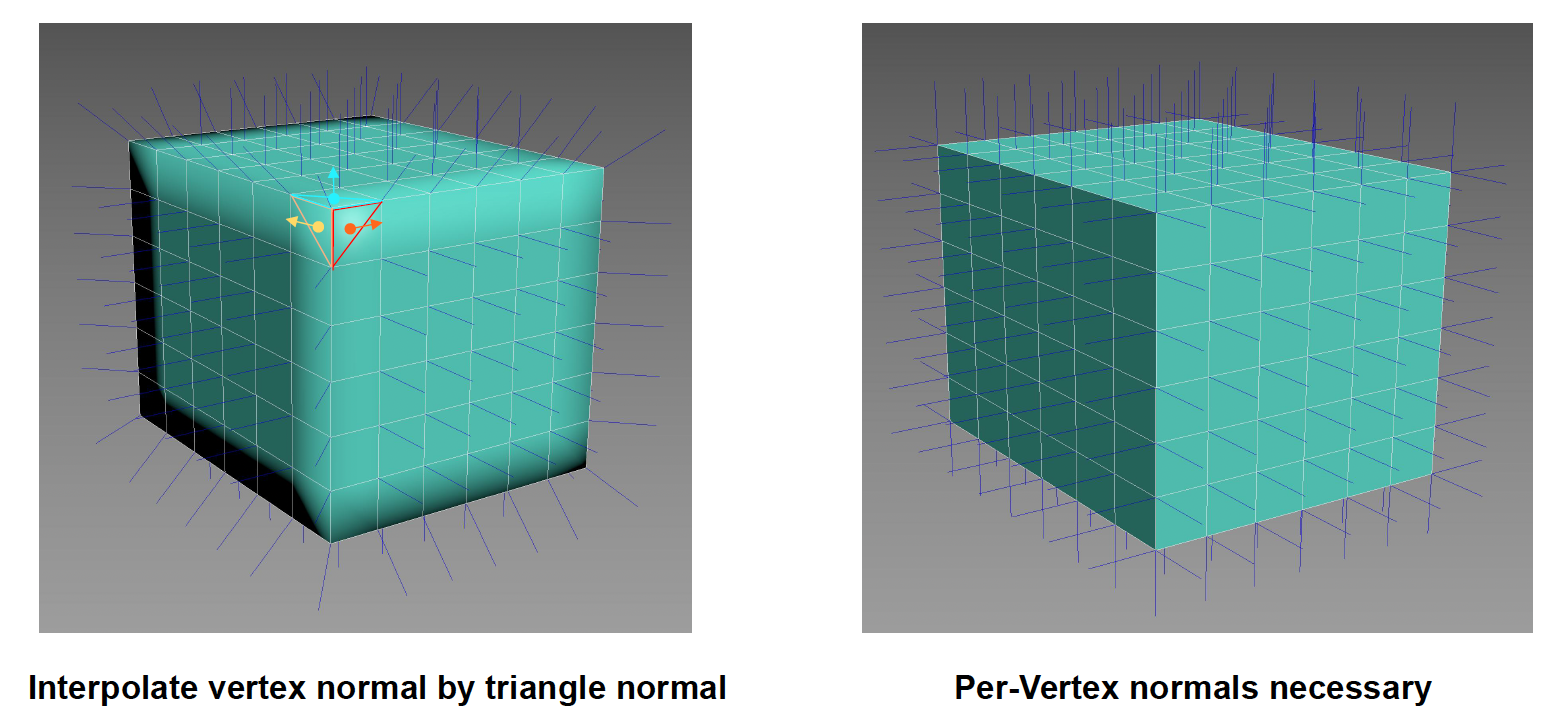

另外值得注意的是，我们必须为每个顶点存储法线信息。尽管大多数时候可以通过计算三角形面法线的平均值来求出顶点法线，但之所以要这样做，是因为如果表面有一条折线（硬表面），两个重合的顶点却有着不同的法线方向，那么只记录三角形法线的方法就失灵了。

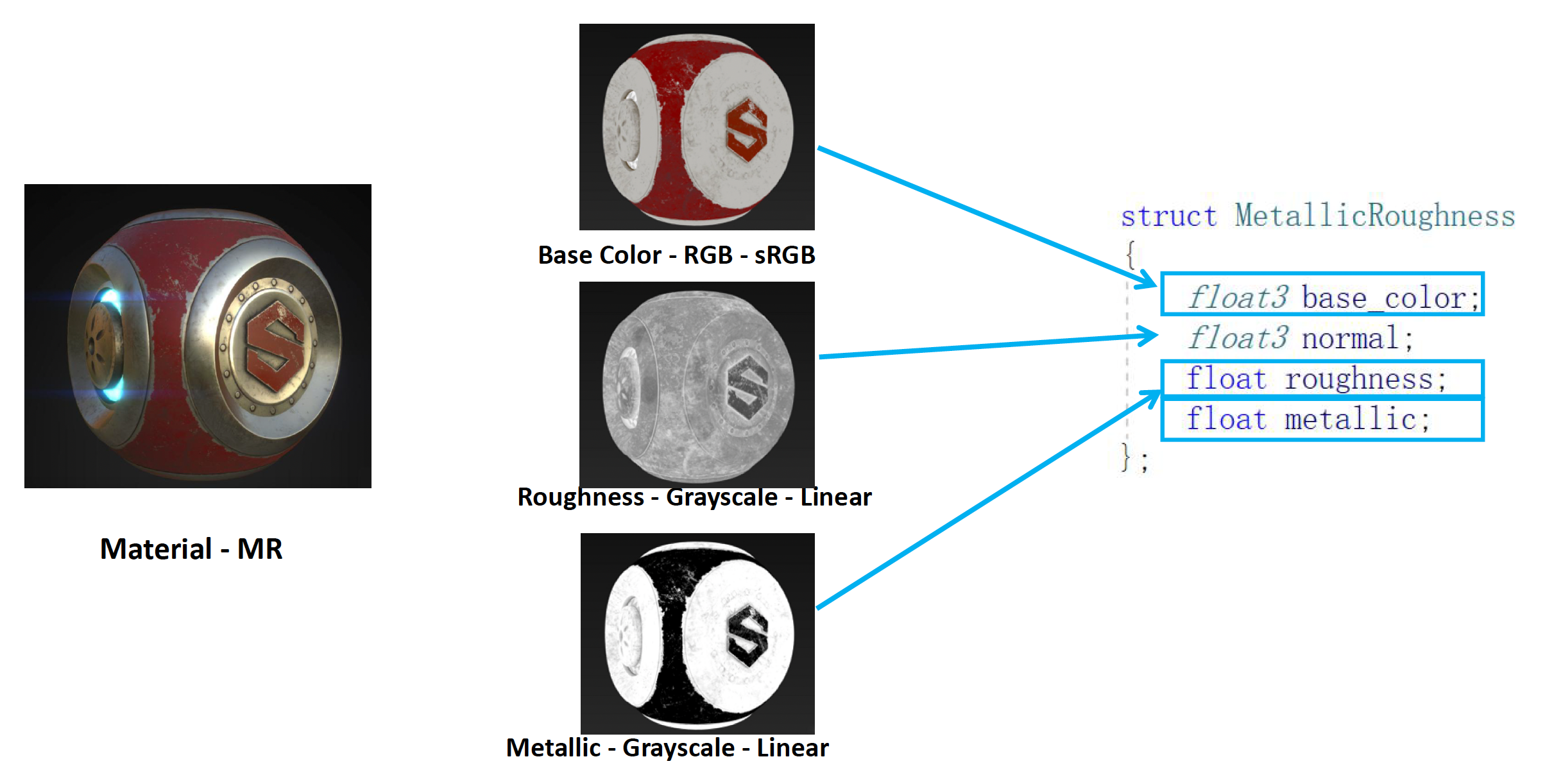

下一个要介绍的可渲染对象是材质(material)，它的作用是区分不同物体的外观和光泽。

需要注意的是，不要将这里的「材质」和之后要介绍的物理材质(physical material) 给弄混淆了：后者跟渲染没有关系，它负责的是摩擦力、弹力之类的东西。

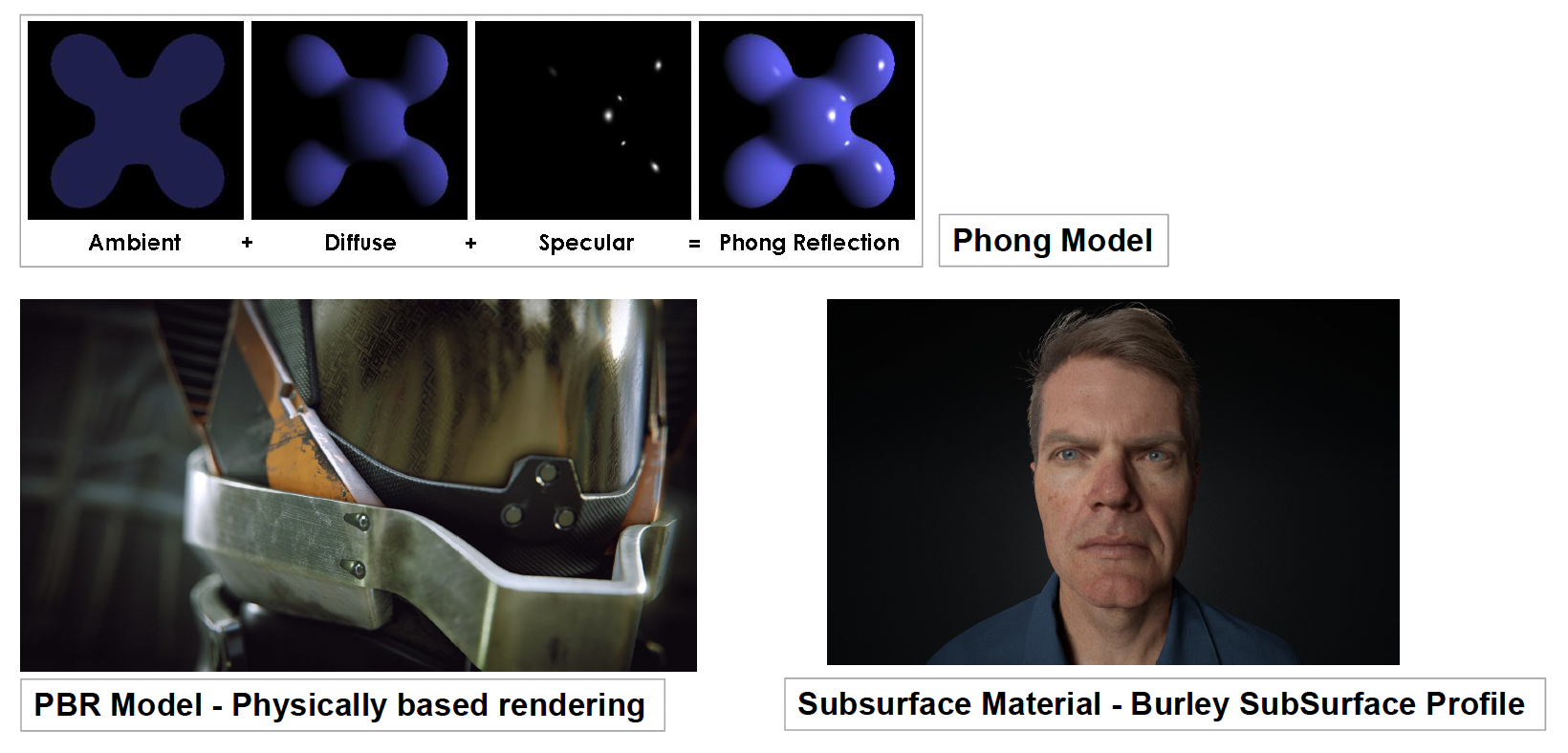

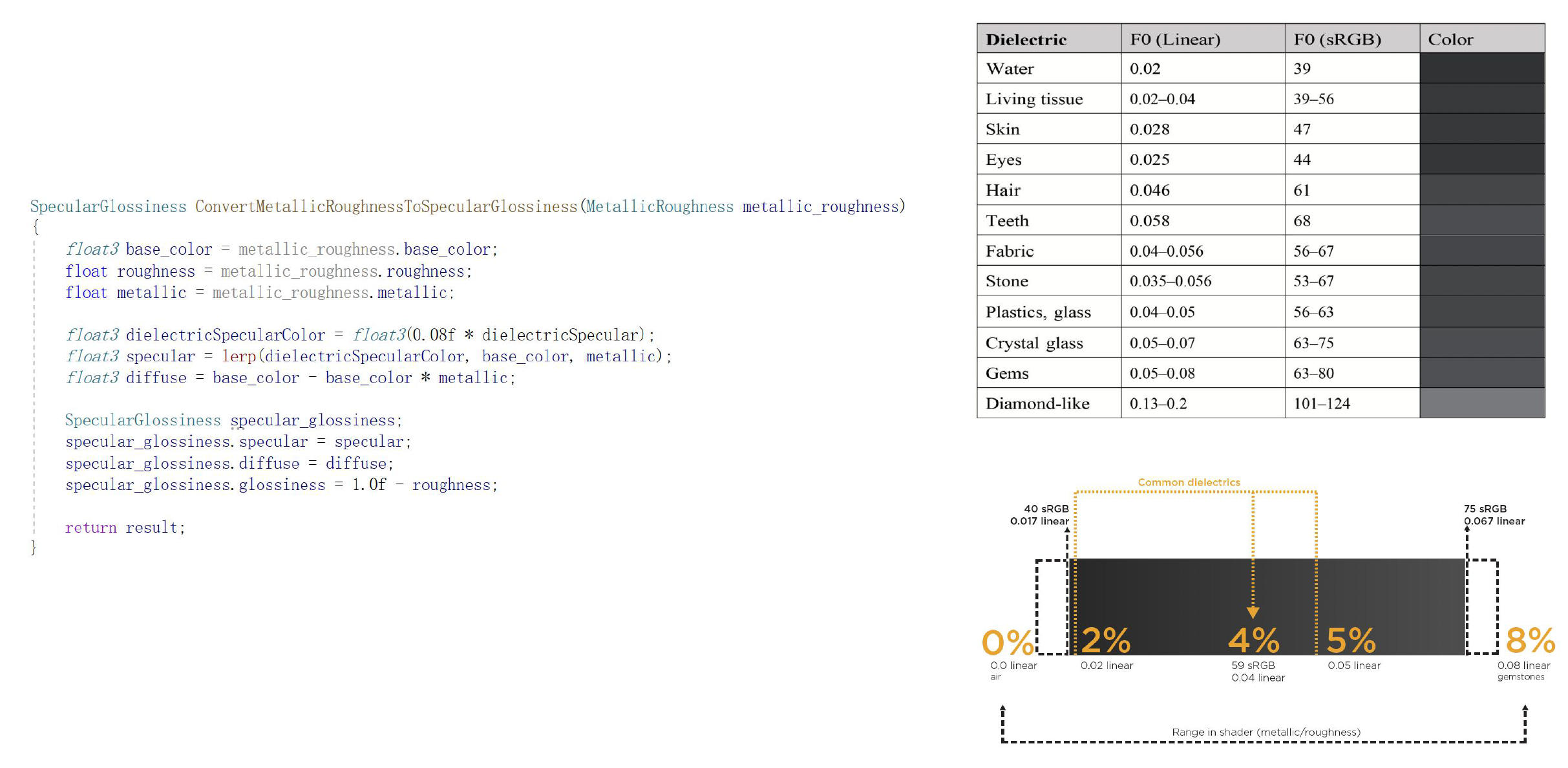

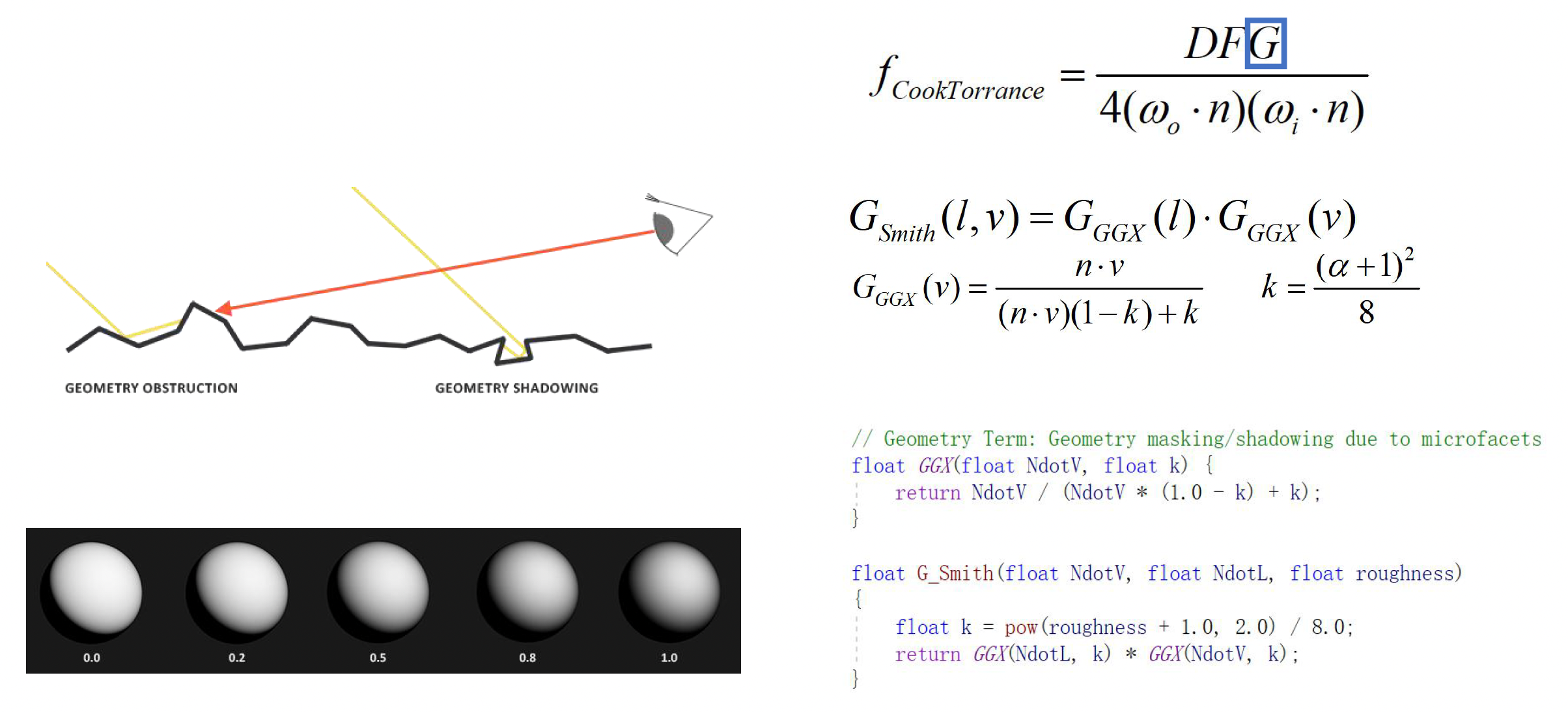

材质系统经过多年的发展，已经有不少模型被提出来了。下面列举一些比较知名的模型：

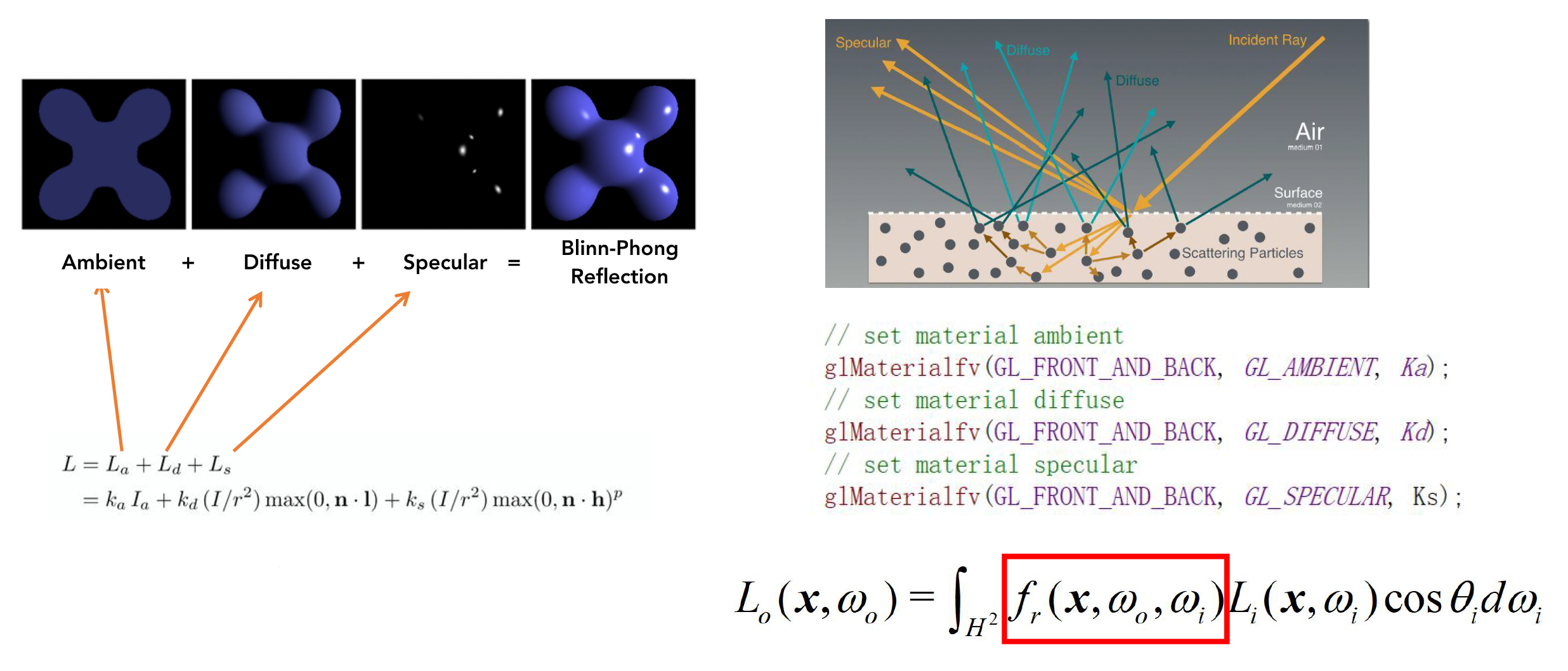

• Phong 模型
• PBR 模型（一种基于物理的渲染）
• 次表面材质

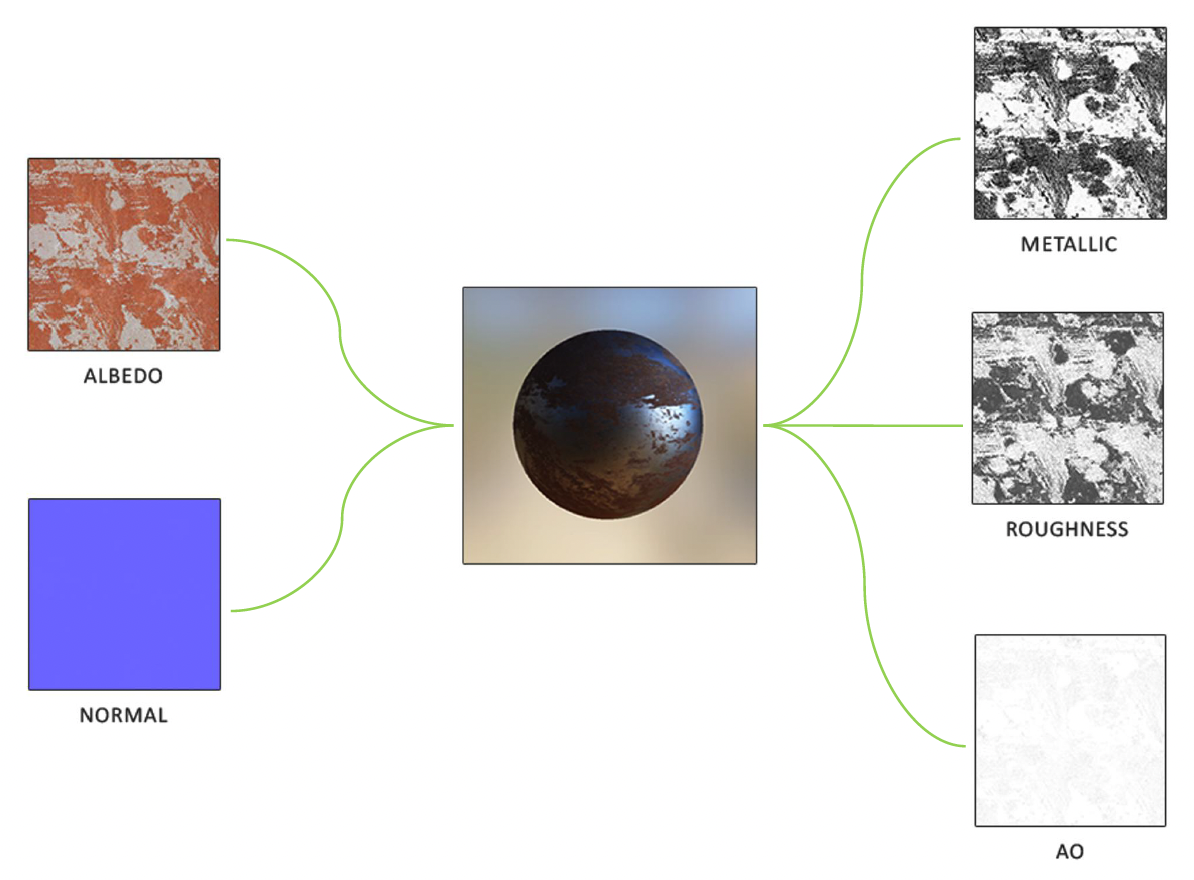

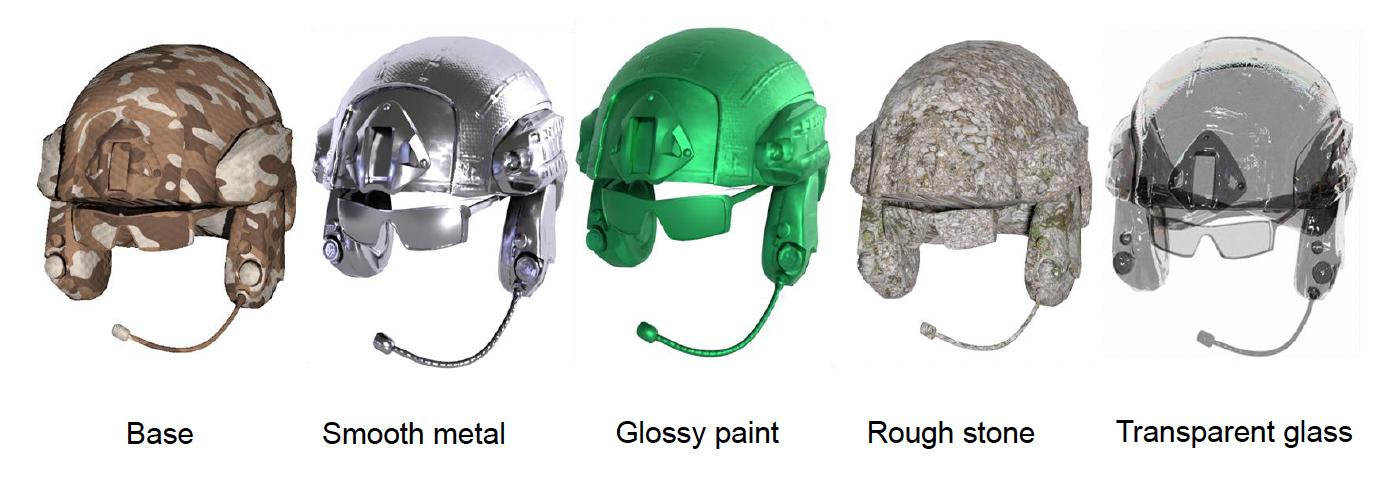

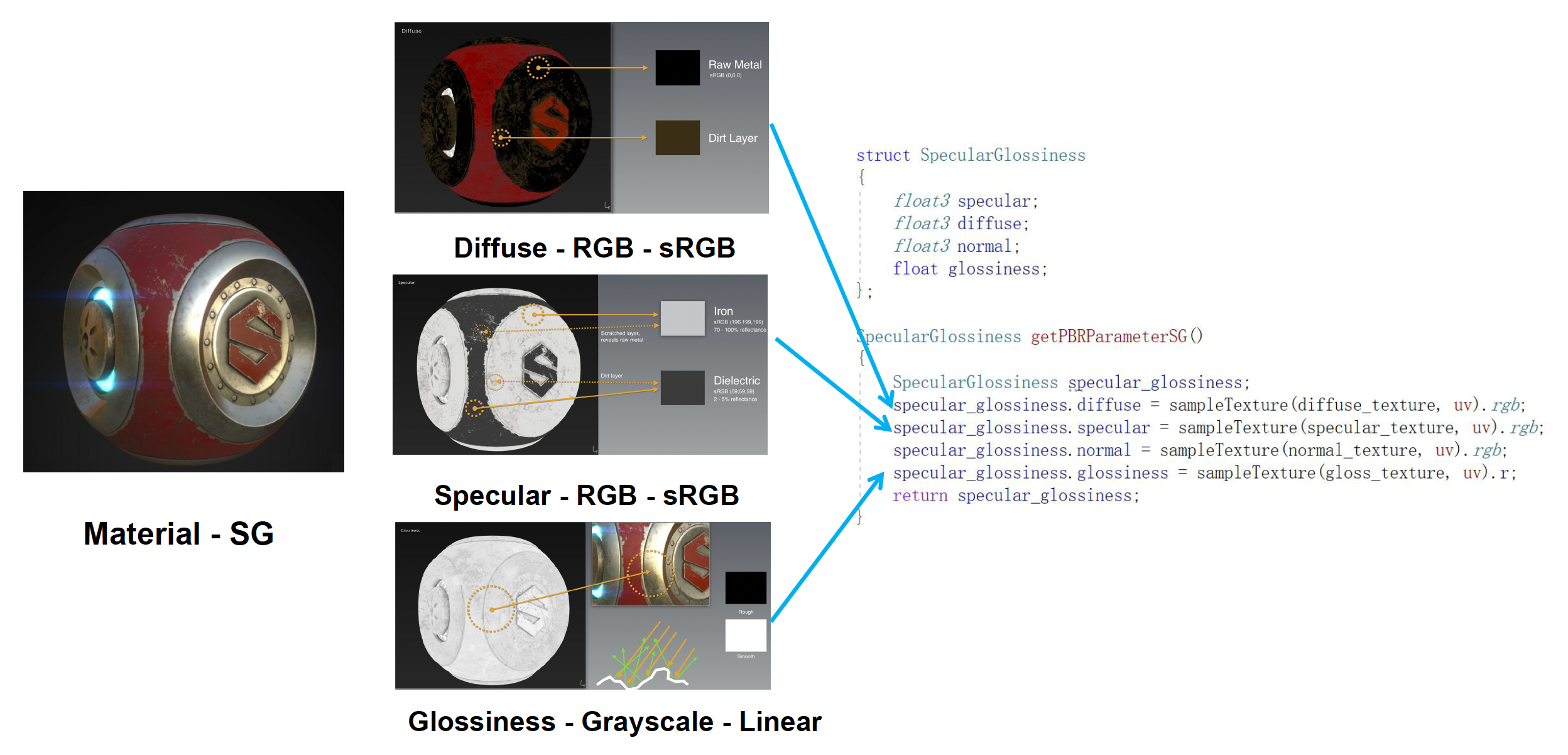

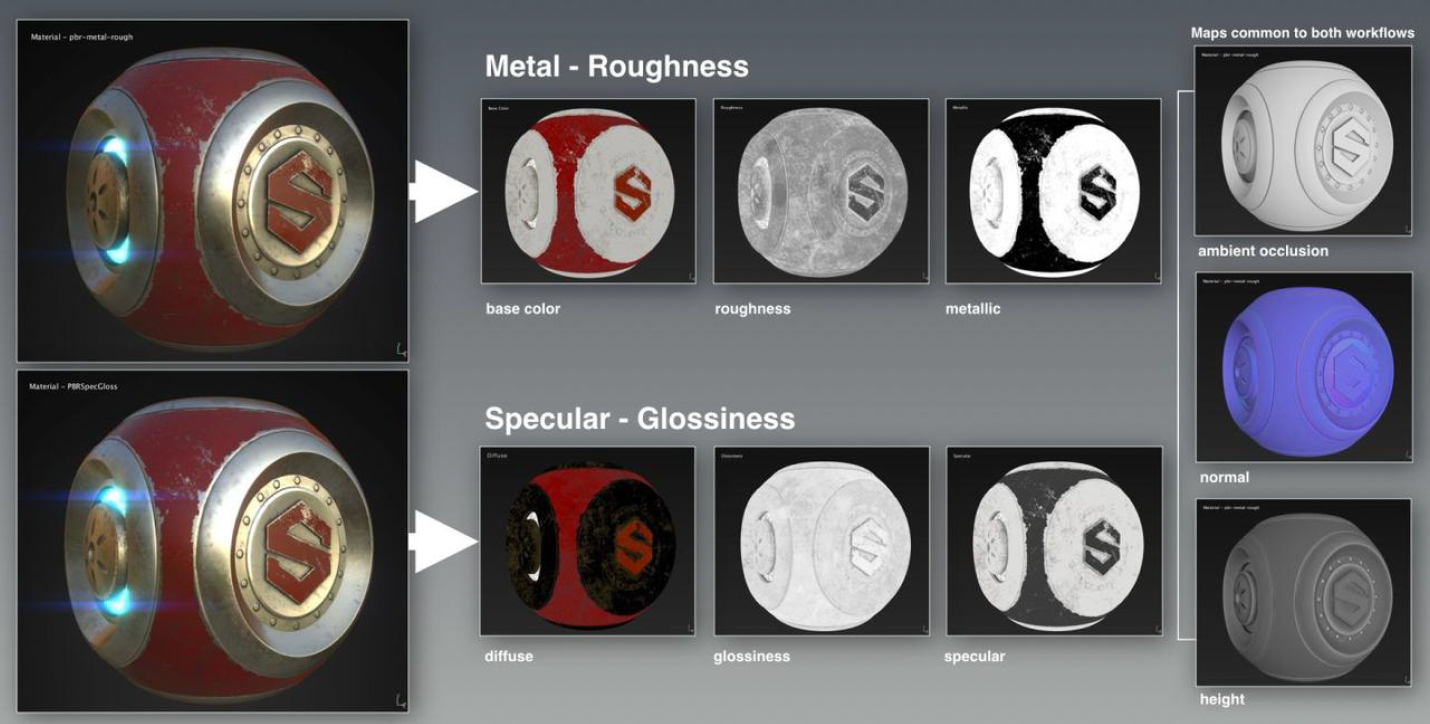

另外和材质息息相关的可渲染对象便是纹理(texture)。不同材质和纹理的排列组合，可以产生众多各异的渲染效果：

最后要来认识的，并且容易被忽视的可渲染对象是着色器(shader)。不同于材质和纹理，着色器的本质是一段源代码，但会被游戏引擎视为一种数据。

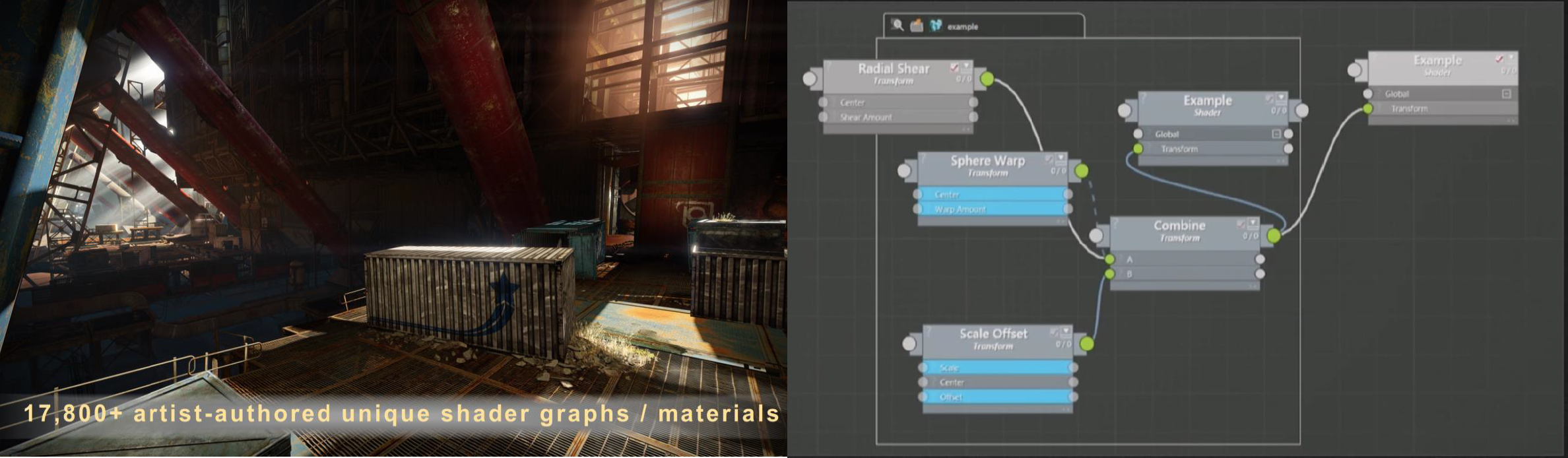

除了固定的着色器函数这一传统形式外，在现代游戏引擎中有一种叫做着色器图(shader graph) 的工具。艺术家们可以像搭积木那样自由组合各种元素，最终形成完整的 shader 代码以表达所需要的材质。

Render Objects⚓︎

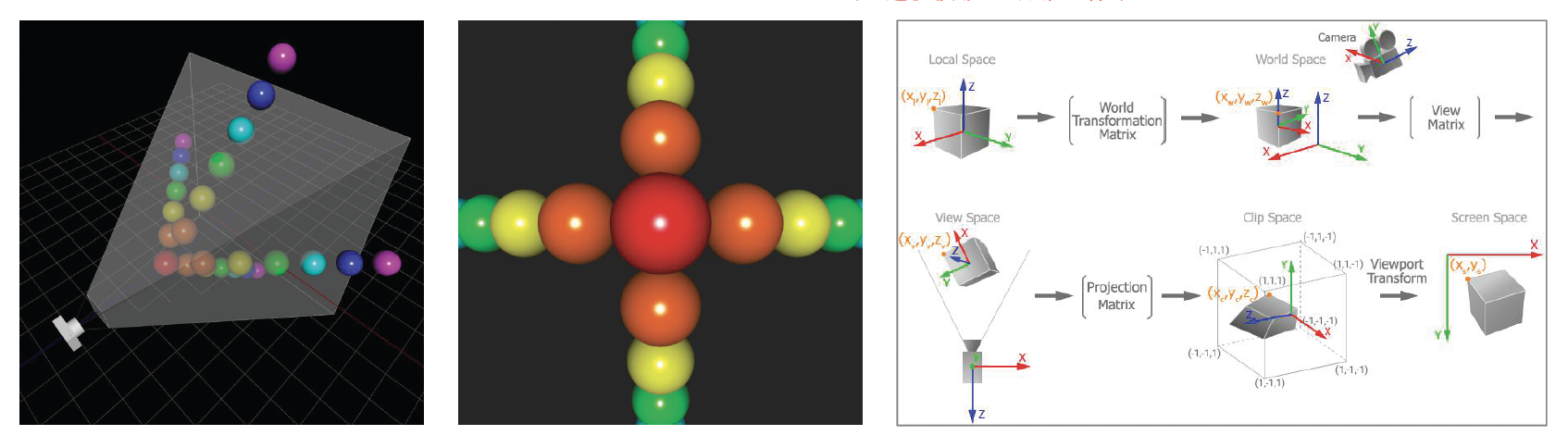

有了这些可渲染对象后，我们就可以完整地渲染游戏中的任何物体了。但这些物体最终是要呈现在屏幕上的，而先前构建的模型是基于自身的局部坐标系的，所以中间还需做一些转换：

• 变换矩阵：局部坐标系 -> 世界坐标系
• 视图矩阵：投影到相机坐标系上
• 正交 / 透视投影：最终来到屏幕坐标系

假如拿我们目前学到的技术去渲染一名士兵，我们期望得到的是左图的效果，但实际上得到的结果如右图所示，看起来特别假（感觉像用玉石做的）。

这是怎么回事呢？答案很简单：同一角色身上不同部位的渲染效果是不一样的，而现在这个士兵从头到尾都呈现同一套渲染效果，自然看起来很假。那么对于某个模型，该如何处理和显示其身上不同的材质和纹理呢？这就涉及到子网格(submesh) 的概念。

• 我们会根据各部分材质的不同，会把一个网格划分为多个子网格，每个子网格都有各自的材质、纹理、着色器等
• 顶点和三角形存在一个大的缓冲区里，所以每个子网格只用到缓冲区里的一小段（根据偏移量 (offset) 访问）

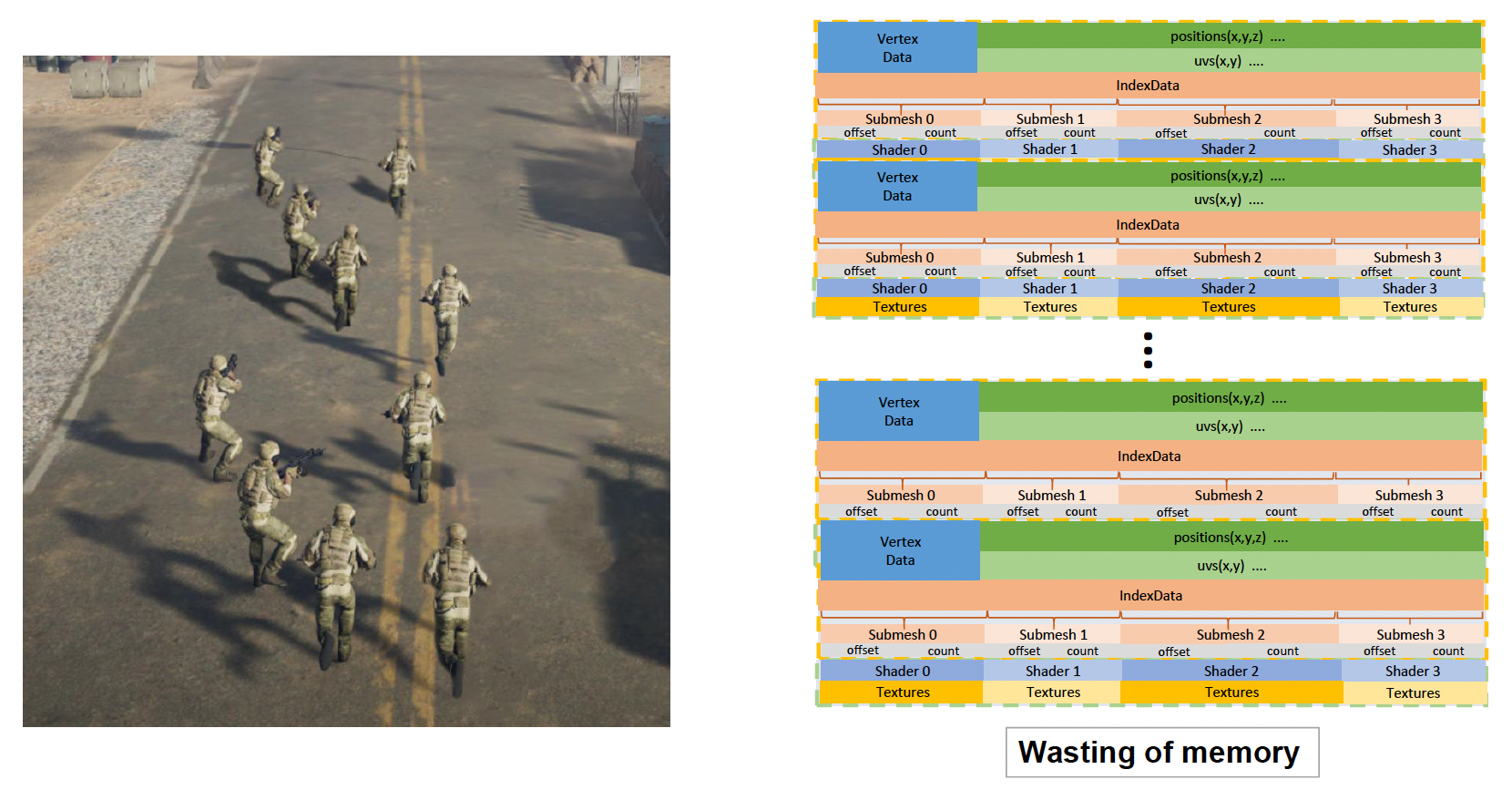

这会涉及到一个问题：同一场景中可能存在多个游戏对象，这些游戏对象都由一套材质、纹理之类的东西需要存到内存中。如果这些对象都是一样的，那么内存中就会有大量重复的数据，这就很浪费空间了。

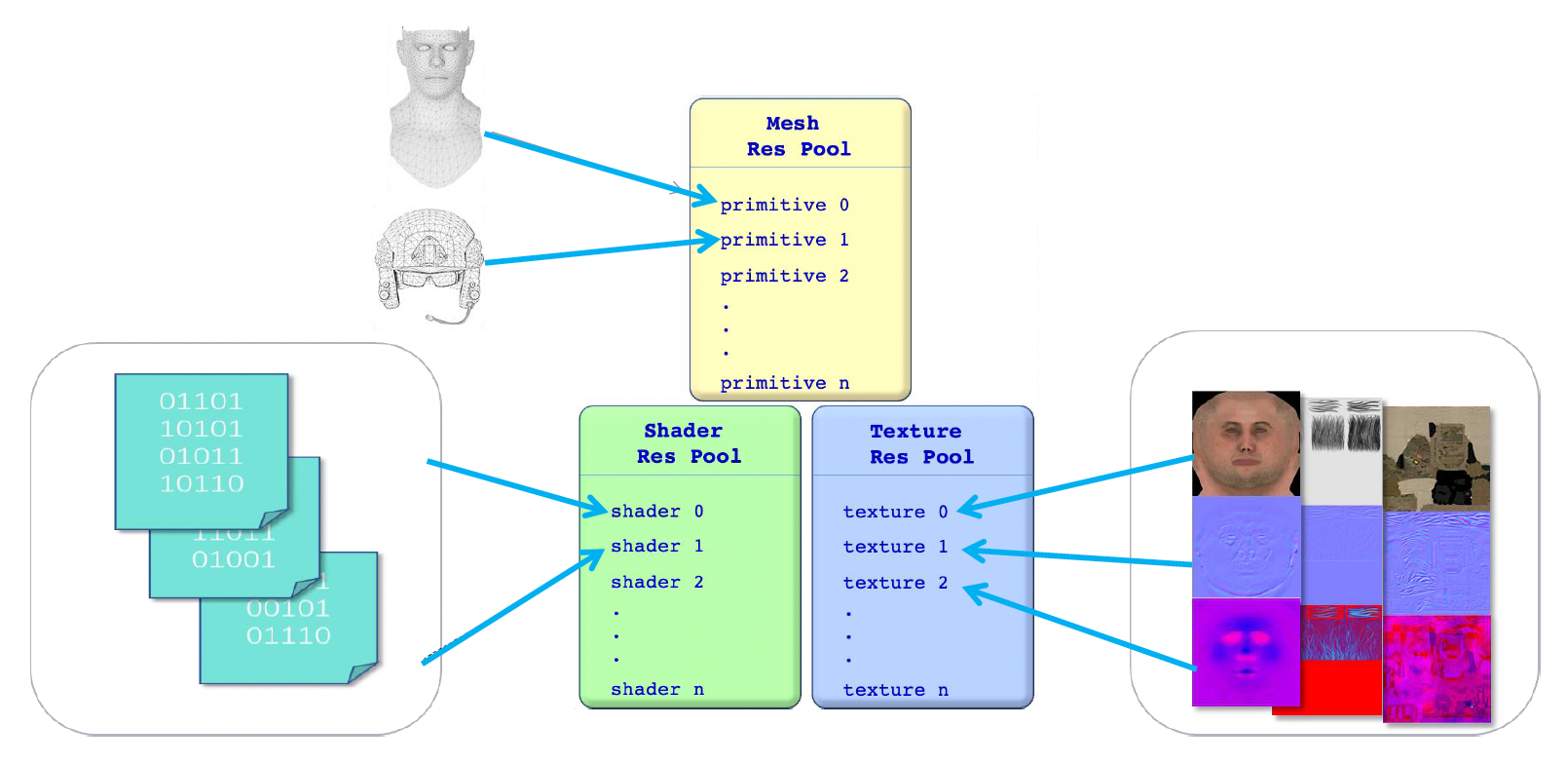

节省空间的方案是为同一类的可渲染对象设置一个资源池(resource pool)，比如网格资源池、着色器资源池、纹理资源池等等。这样多个游戏对象就可以共用资源池中的内容，无需重复存储数据了。

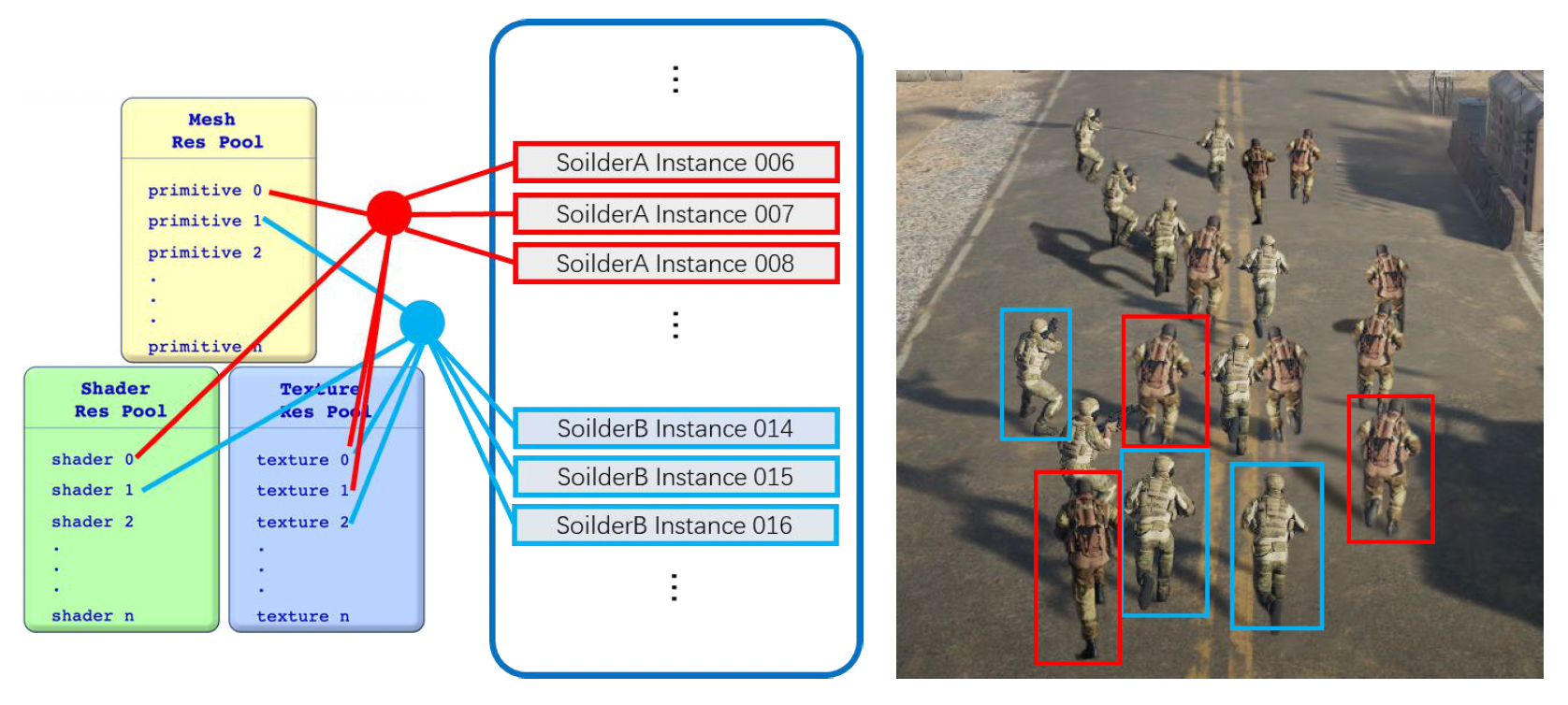

另一个重要的概念是实例(instance)。如下图所示，实际上场景中只有两类士兵，因此实际上只需要存储两类数据的定义即可；某一类相同的士兵们是这类数据的多个实例。

注：游戏对象，音乐 / 音效等也是一种实例。

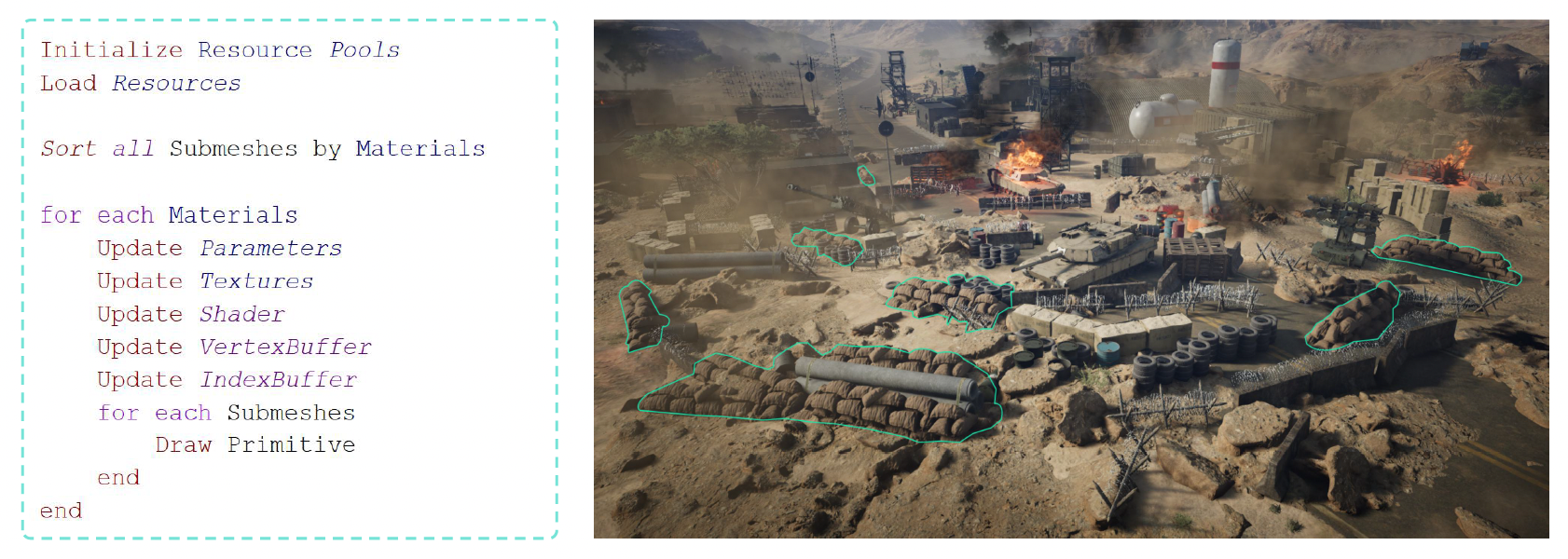

渲染的时候，我们将场景中的物体按材质排序，这样能加快 GPU 的计算速度。之所以能加速，是因为 GPU 很懒，每次更改参数时都要停下来；按材质排序后，可以实现设置一次材质后，就连续绘制所有使用该材质的子网格，从而减少对显卡状态参数的更改次数。

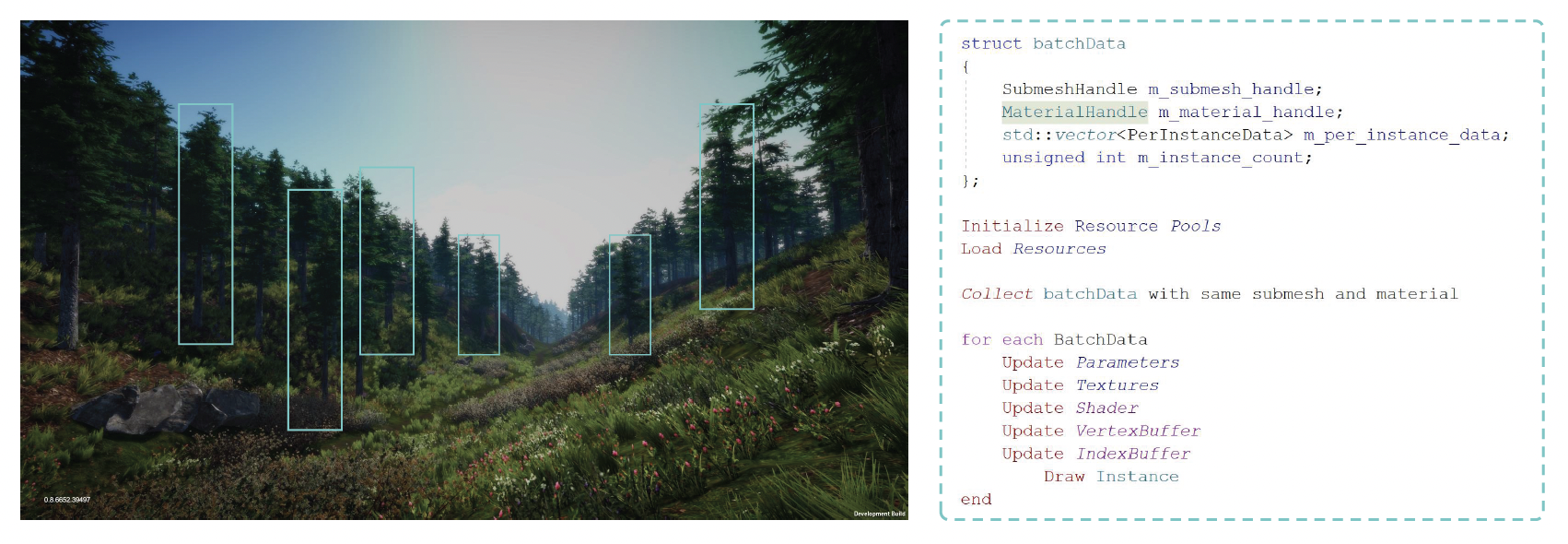

另一个利用 GPU 特性的加速技巧是 GPU 批渲染(batch rendering)，将场景中具有相同子网格和材质的所有实例一起渲染出来。

Visibility Culling⚓︎

有了前面介绍的技术后，我们可以绘制一个小的游戏场景了。然而，这样的渲染并不高效，因为对玩家而言，我们只能看到相机视线范围内的场景，视线外的地方是看不见的，而那些看不见的东西不需要绘制出来。这便是可见性裁剪(visibility culling) 的概念。这个概念还涉及到两个要素：

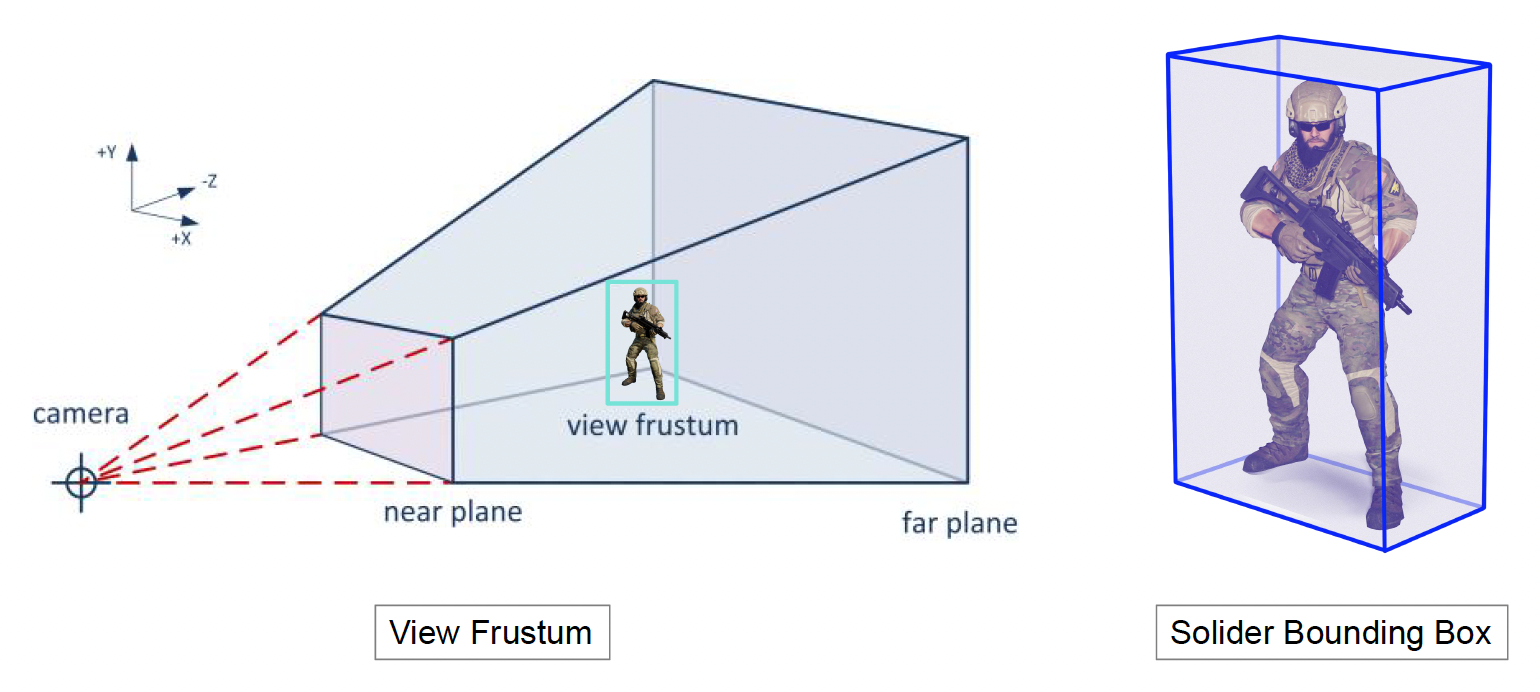

• 视锥(view frustum)：相机能看到的范围
• 包围盒(bounding box)：用于判断物体是否在视锥范围内

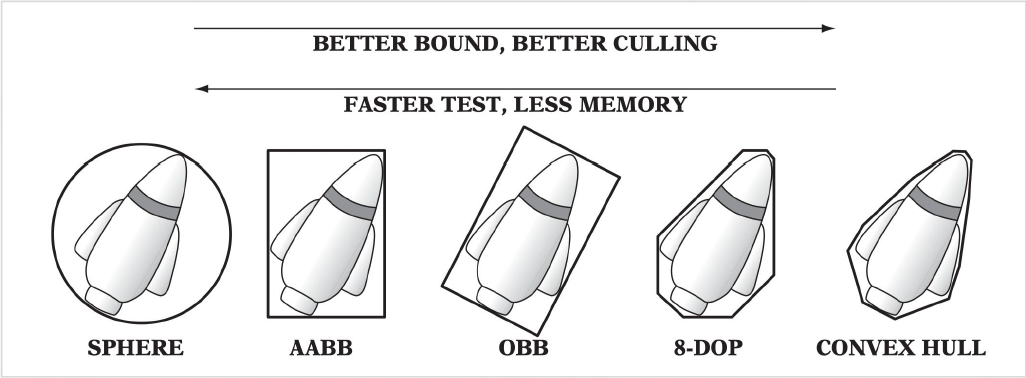

包围盒的种类很多，如下所示。其中从左往右看，包围盒的精度更高，但速度更慢且占用更多内存空间。

• 包围球

• AABB（轴对称包围盒 (axis-aligned boudning box)）：

  • 「轴」是指游戏世界的 x, y, z 轴
  • 只要存两个顶点就能构建出来，且计算效率很高，仅次于包围球

• OBB（对象包围盒 (object bounding box)）

• 凸包 (contex hull)

包围盒有以下特点：

• 一种低成本的相交测试
• 紧贴物体
• 计算成本低
• 容易旋转和变换
• 占用内存少

BVH⚓︎

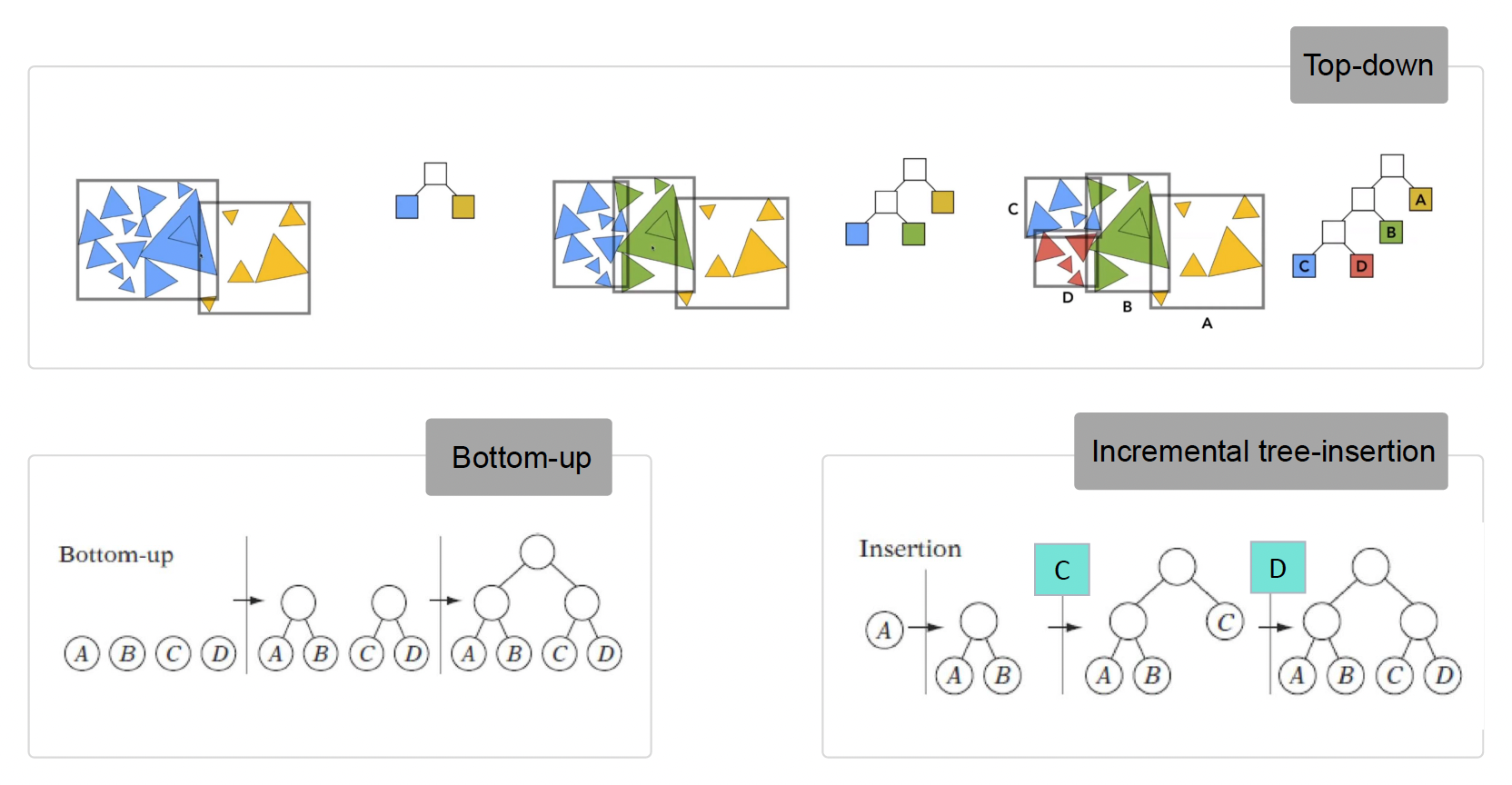

为了进一步提高计算效率，我们可以引入上一讲介绍的分层结构(hierarchy)，对空间中的各个物体进行进一步的划分。这样在做裁剪运算的时候，就可以从一个树状结构中自顶向下地快速判断一个物体是否视锥范围内。

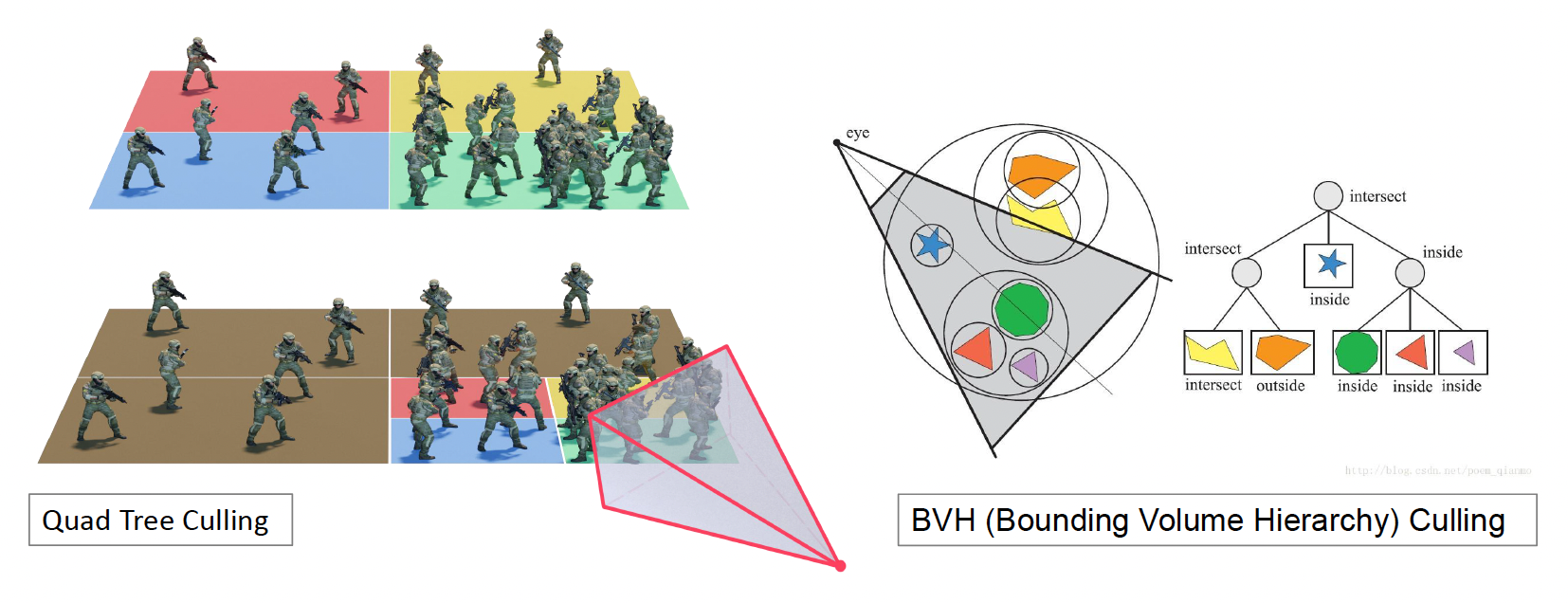

其中用的比较多的一种算法是 BVH（包围体层级 (bounding volume hierarchy)）裁剪。尽管并不是最高效的算法，但是它重构速度快，适合用于场景中包含多个动态物体的情况；因为物体移动可能就要重新构建 BVH，而 BVH 能保证一旦创建好一棵树后，之后重构的成本尽可能低。

PVS⚓︎

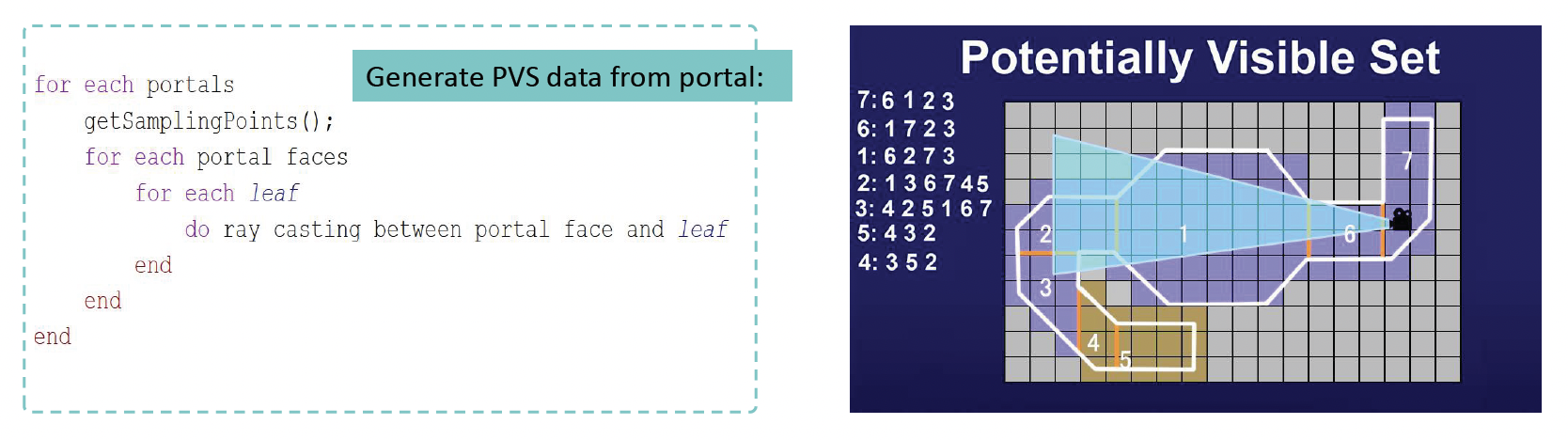

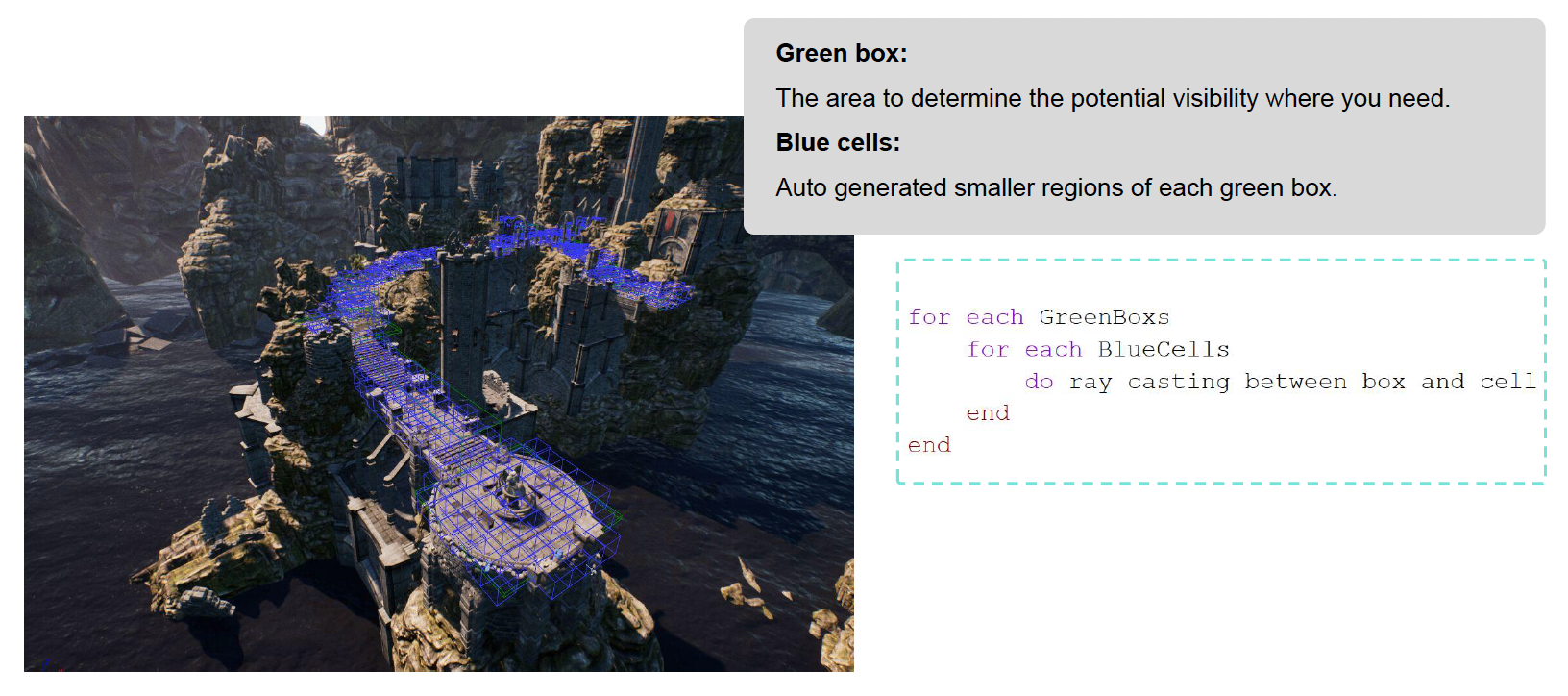

另一种可见性裁剪算法是 PVS（潜在可见集 (potential visibility set)）。简单来说就是将空间划分为多个小格子（房间），格子之间通过大门 (portal) 相连。

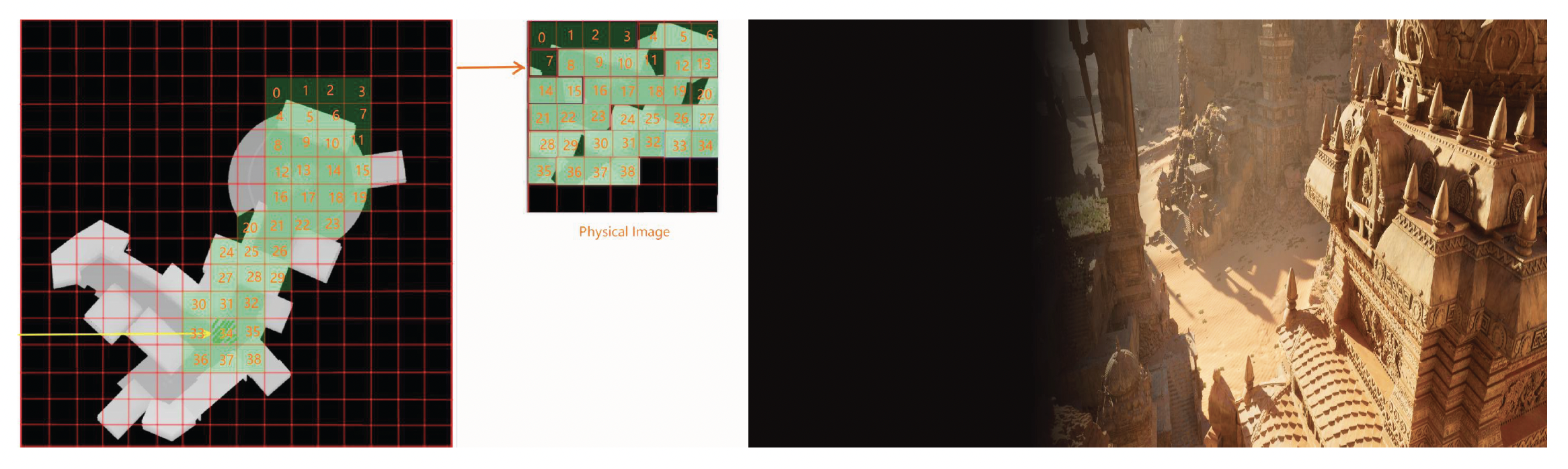

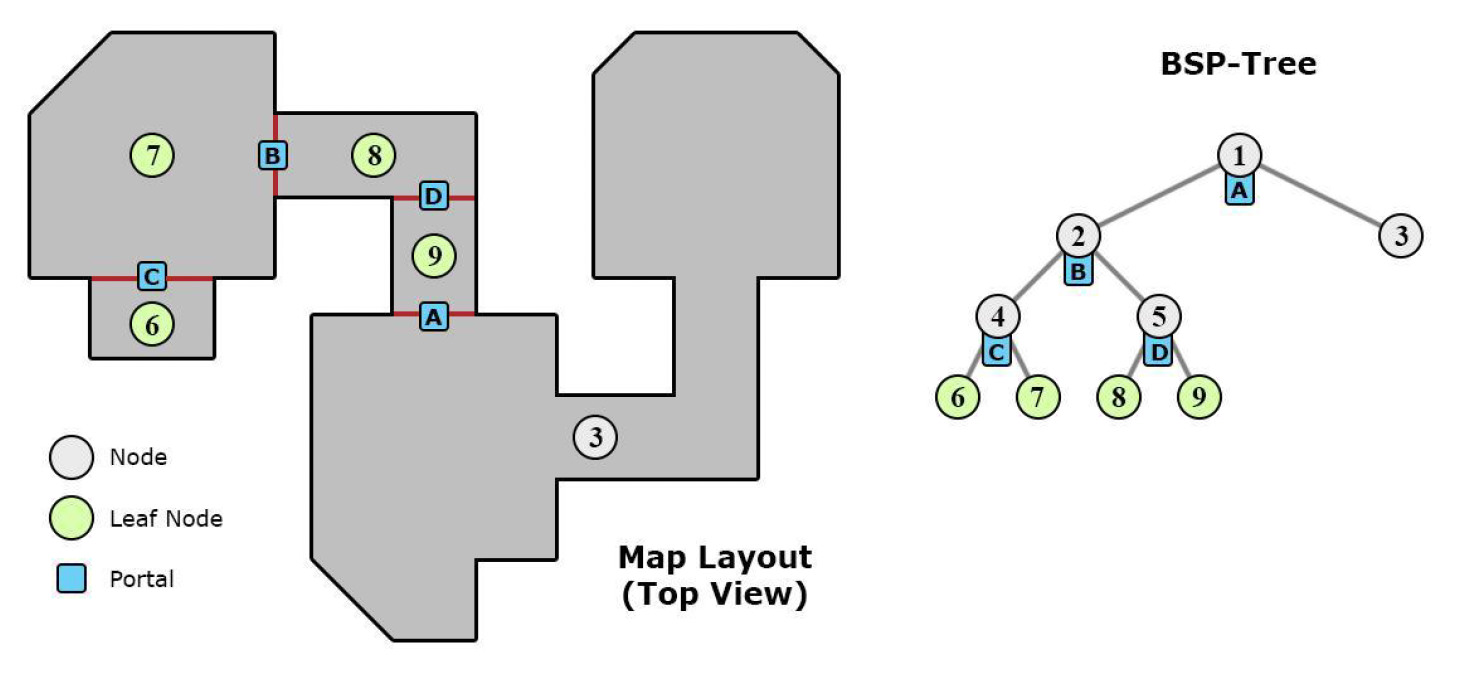

而 PVS 要做的是在当前房间中，判断能看到哪些房间。如下图所示，假如在 7 号房间，那么能看到的房间就是 6, 1, 2, 3，此时只需要渲染这些房间就行了。

PVS 的优点可概括为：

• 比 BSP / 八叉树更快
• 更灵活，兼容性更强
• 可预加载资源

所以这个想法非常简单，也很符合直觉，并且执行效率很高。尽管现在直接使用 PVS 的游戏很少了，但这一思想依然出现在不少游戏中。比如有些单机游戏包含多个线性的关卡（尽管看起来像一个开放世界，但是角色只能在规定的地方行动）；玩家能经过的世界被划分为多个区域 (zones)。当玩家从一个区域来到另一个区域时，有可能会卡一小会儿，这是因为不同的区域需要渲染的场景不一样，切换区域就要重新加载数据。

GPU Culling⚓︎

前面介绍的算法都是比较经典的算法。现在随着技术发展，我们可以利用 GPU 的并行能力构建更加精密高效的裁剪算法。

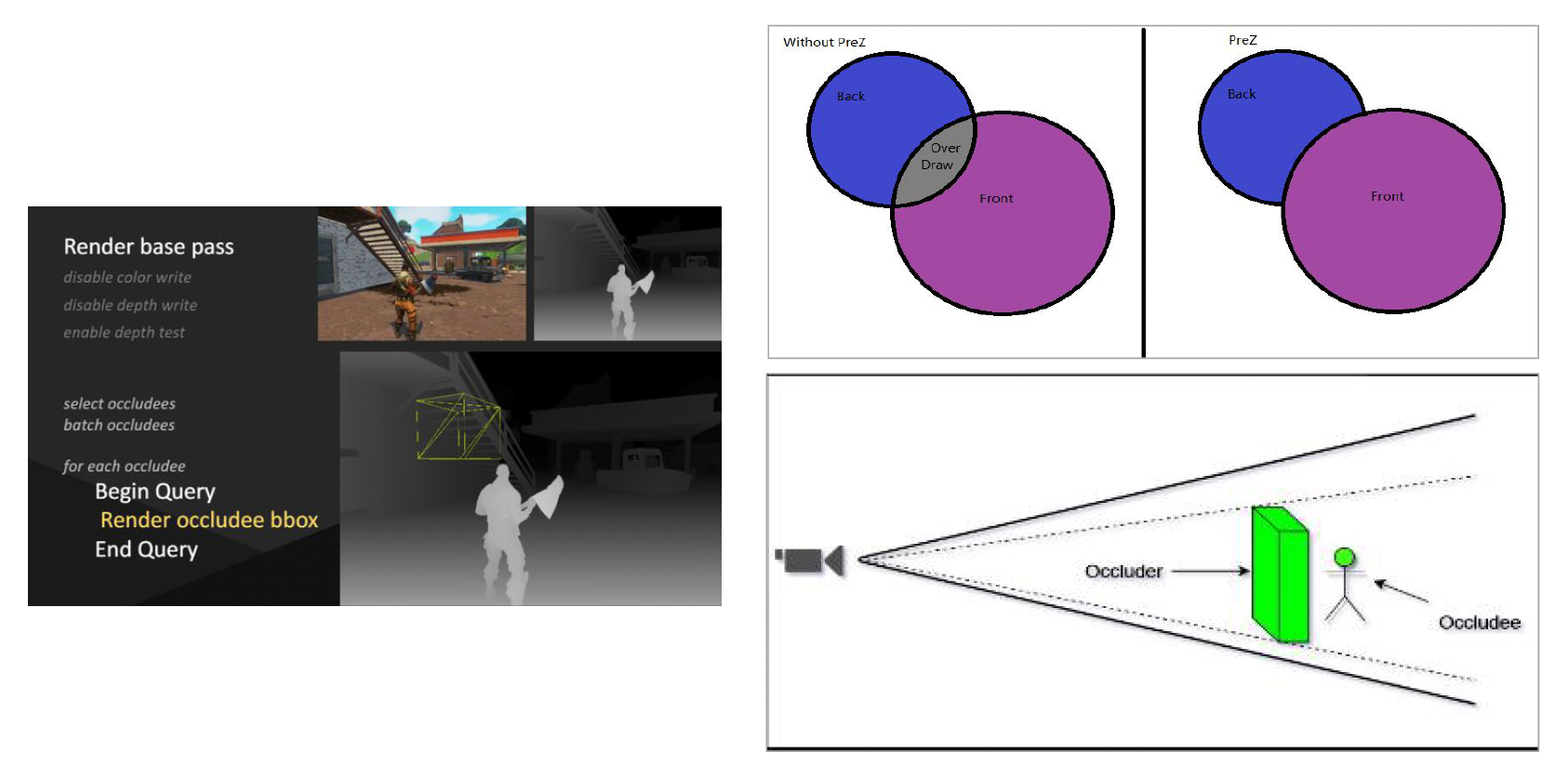

其中一种著名的技术是遮挡查询(occlusion query)，即 GPU 接收大量物体后，会返回一个位数组（由 0 和 1 组成），直接指示每个物体是否可见，相比传统精巧的 CPU 算法，GPU 的并行计算速度更快。

另一种重要的概念是 early-z，其思想是利用显卡的“聪明能力”：当一个像素被其他物体遮挡时，就跳过对它的绘制。

• 实现的基本方法是先进行一次基础的渲染，禁用颜色写入但启用深度测试，仅将场景的深度信息（深度图）绘制出来。
• 随后，在正式绘制任何物体时，只要物体的像素深度值比已存储的深度值靠后，整个像素乃至整个物体就可以被廉价且快速地跳过绘制（裁剪掉）。

Texture Compression⚓︎

接下来要讲的一个重要概念是纹理压缩(texture compression)。我们可以对比传统的图像压缩算法，比如 JPG 和 PNG，它们的共同特点是：

• 压缩率高
• 保证图像质量
• 专门用于压缩和解压缩完整的图像

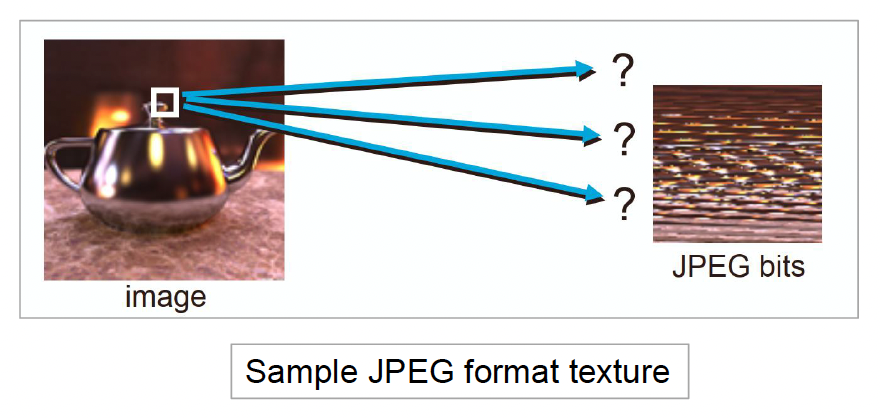

• 不支持随机访问（也就是说没法立马知道任一位置上的像素值）



由于加粗的这条特性，这些算法不适合用于压缩纹理，所以纹理也并不是以图像形式存储的。设计纹理压缩算法时，需要考虑：

• 解码速度
• 随机访问
• 压缩率和视觉质量
• 编码速度

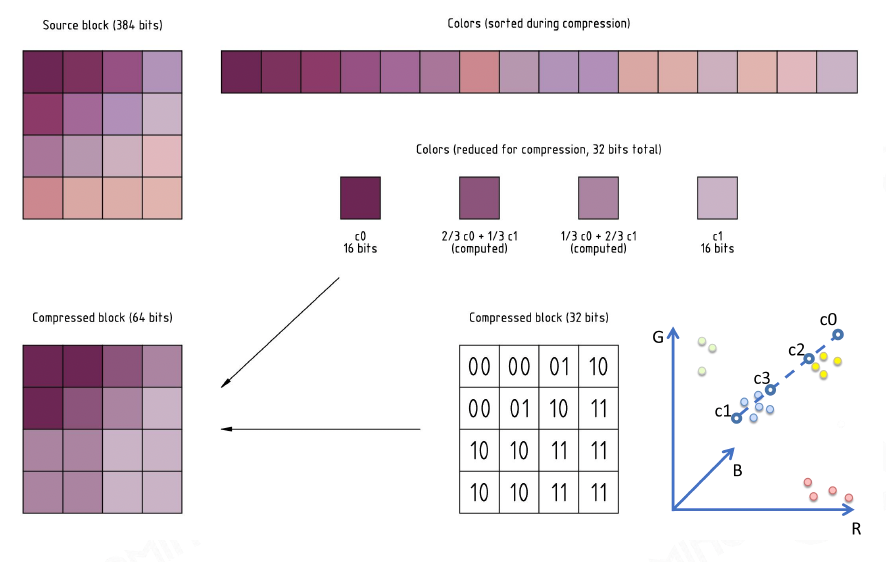

常用的纹理压缩算法是块压缩(block compression)。最经典的方法是将纹理划分为 4x4 的小块，然后找出颜色最暗和最亮的两个点，而其他的点就是在这两点之间做插值，用于近似表示相应色块的颜色。

常见的基于块的压缩格式有：

• PC：

  • BC7（更现代，可以做到 CPU 上的实时压缩）
  • DXTC（比较旧）

• 移动设备：

  • ASTC（更现代）

    • 分块不再是严格的 4x4，可以是任意形状
    • 压缩效果好，但不能实时压缩

  • ETC / PVRTC（比较旧）

Authoring Tools of Modeling⚓︎

知道渲染的原理后，我们得需要工具来实现。下面就来介绍一些常用的建模手段和工具。

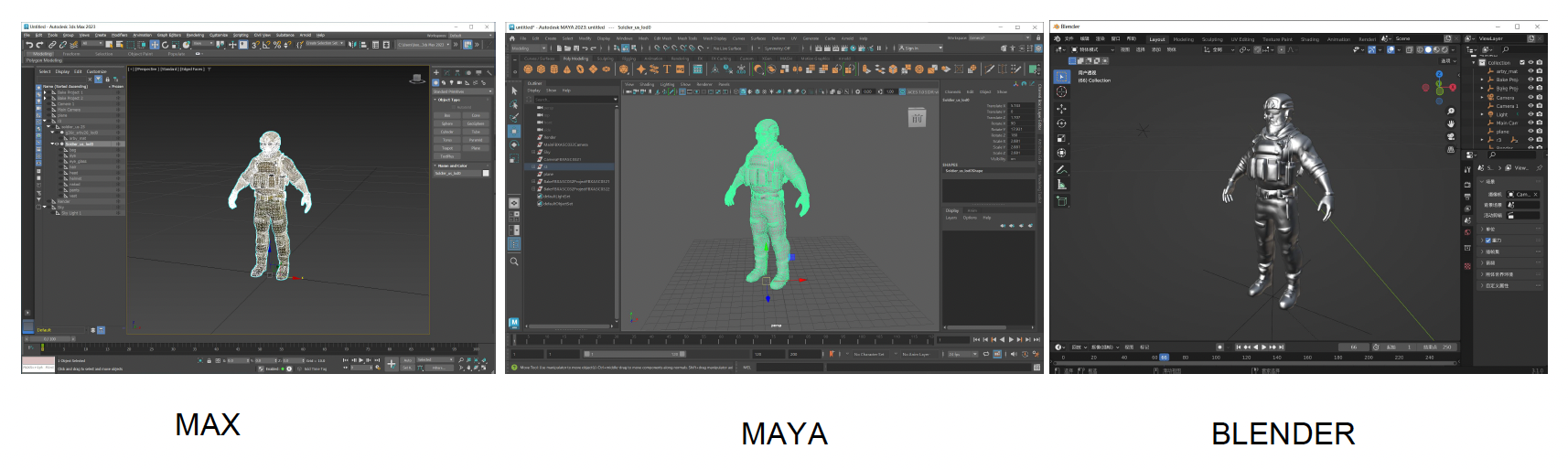

• 多边形建模(polymodeling)



• 雕塑(sculpting)



• 扫描(scanning)

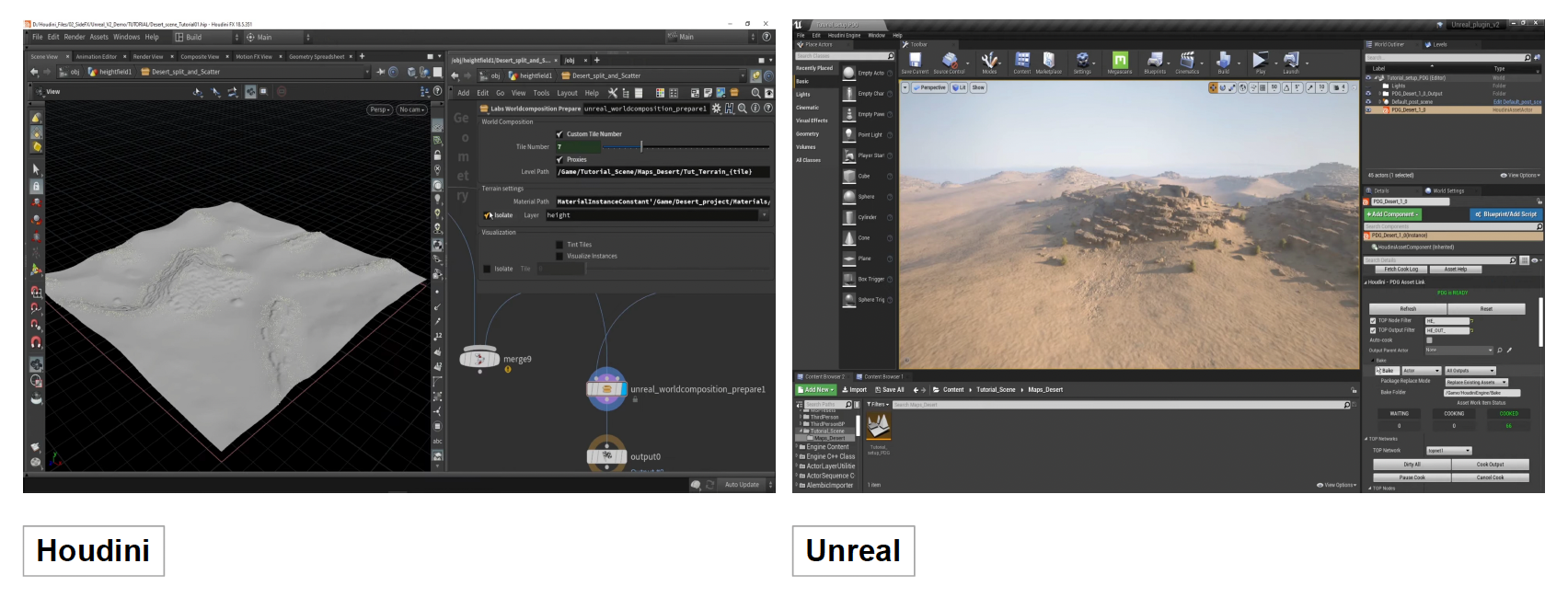

• 过程建模(procedural modeling)



比较各方法的优缺点：

Cluster-Based Mesh Pipeline⚓︎

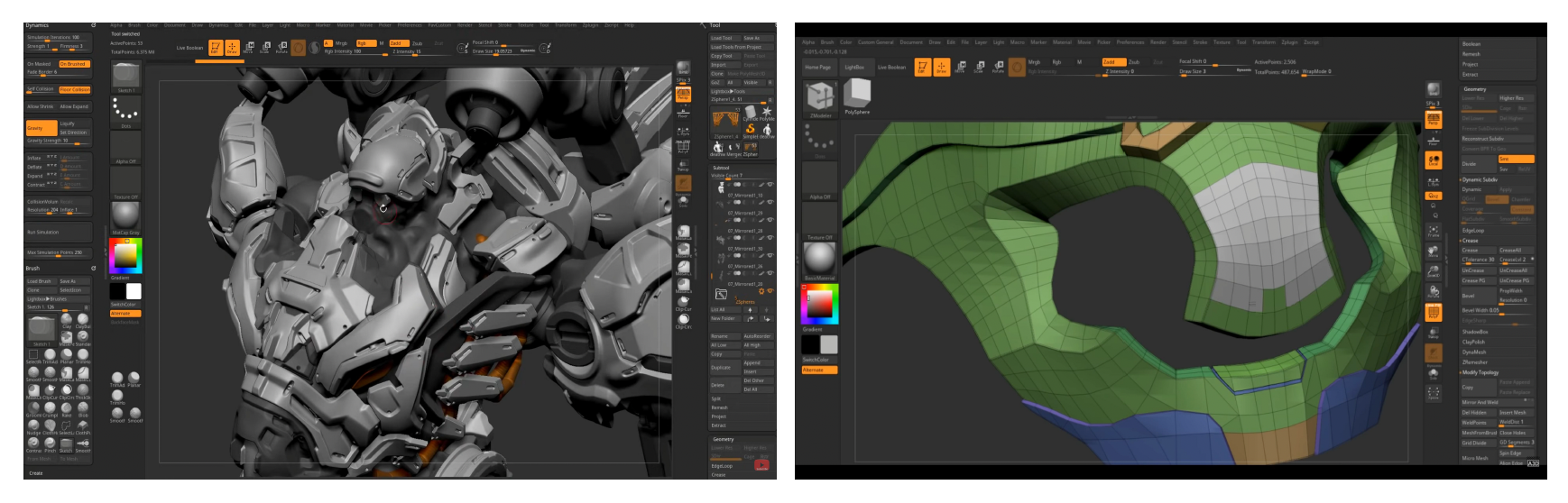

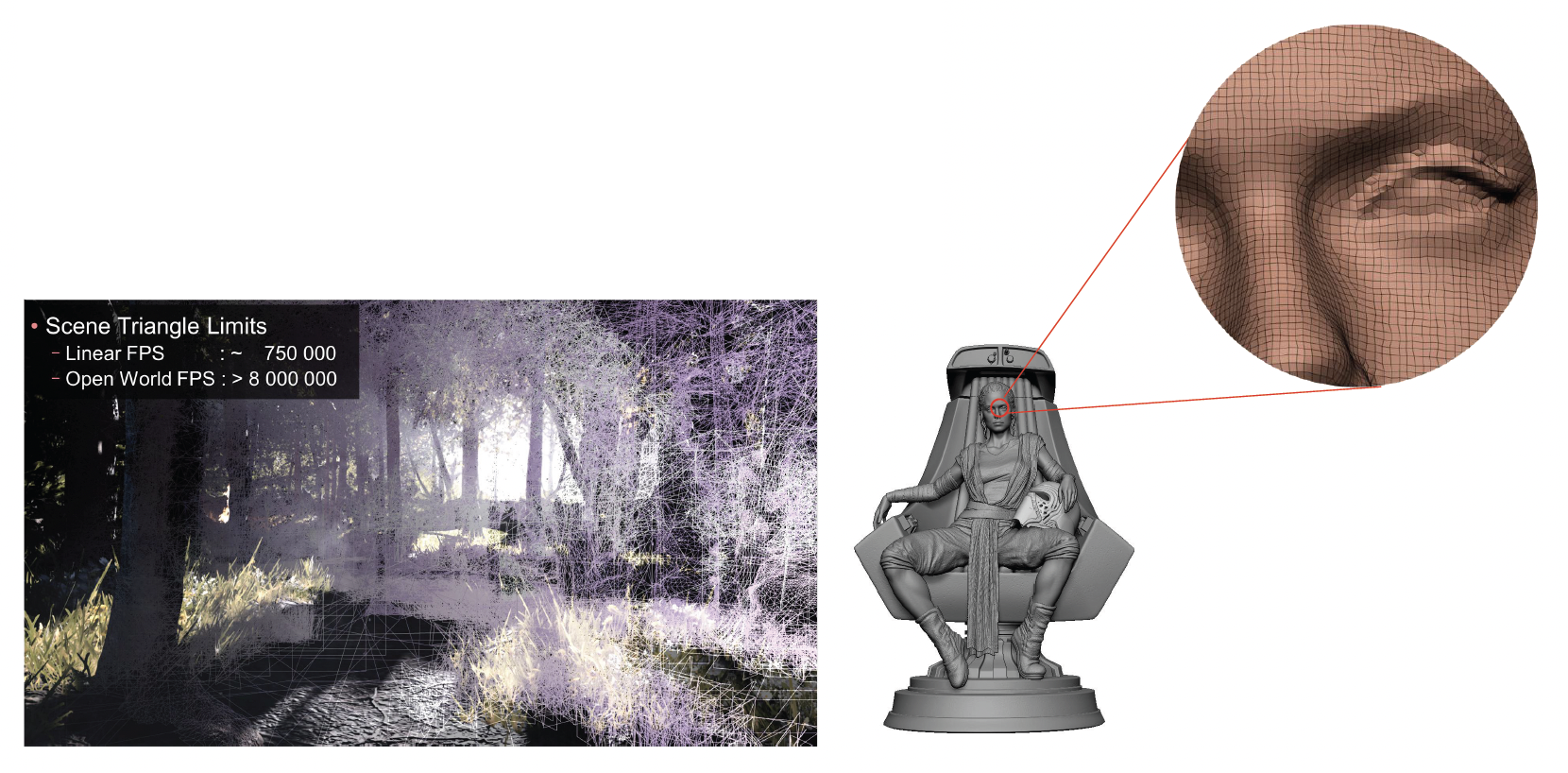

随着游戏开发技术的进步，特别是 ZBrush 雕刻和 3D 扫描技术的普及，美术资产拥有了近乎无限的细节，比如现代的开放世界游戏中，每帧需要渲染的数据量相比传统线性游戏可能增加十倍以上。这种海量的几何细节对现代引擎的基础架构产生了巨大的冲击，迫使渲染系统不断向前演进。

为了解决上述问题，业界提出了基于簇的网格管线(cluster-based mesh pipeline)，比如：

• GPU 驱动的渲染管线（2015）
  • 在单次绘制调用中绘制任意数量的网格
  • 通过簇边界进行 GPU 裁剪
  • 按簇深度排序

• 几何渲染管线架构（2021）：

  • 渲染原语被划分为

    • 批 (batch)：由多个面构成的单个的绘制 API（drawIndirect / drawIndexIndirect）
    • 面 (surf)：基于材质的子网格，由多个簇构成

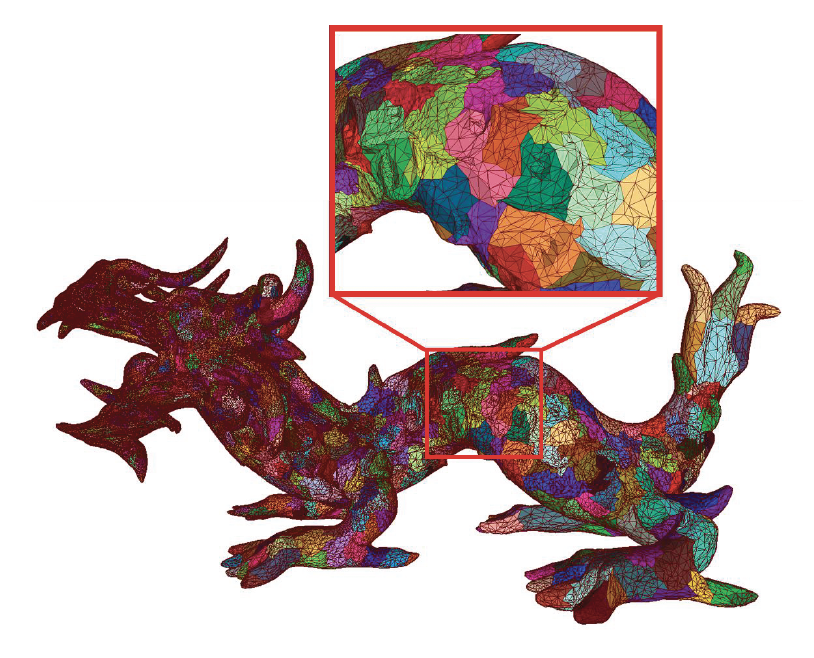

    • 簇 (cluster)：64 个三角形组成的带状结构

  • 由于现代 GPU 拥有大量并行的小核，处理这些大小一致的小块计算任务非常高效

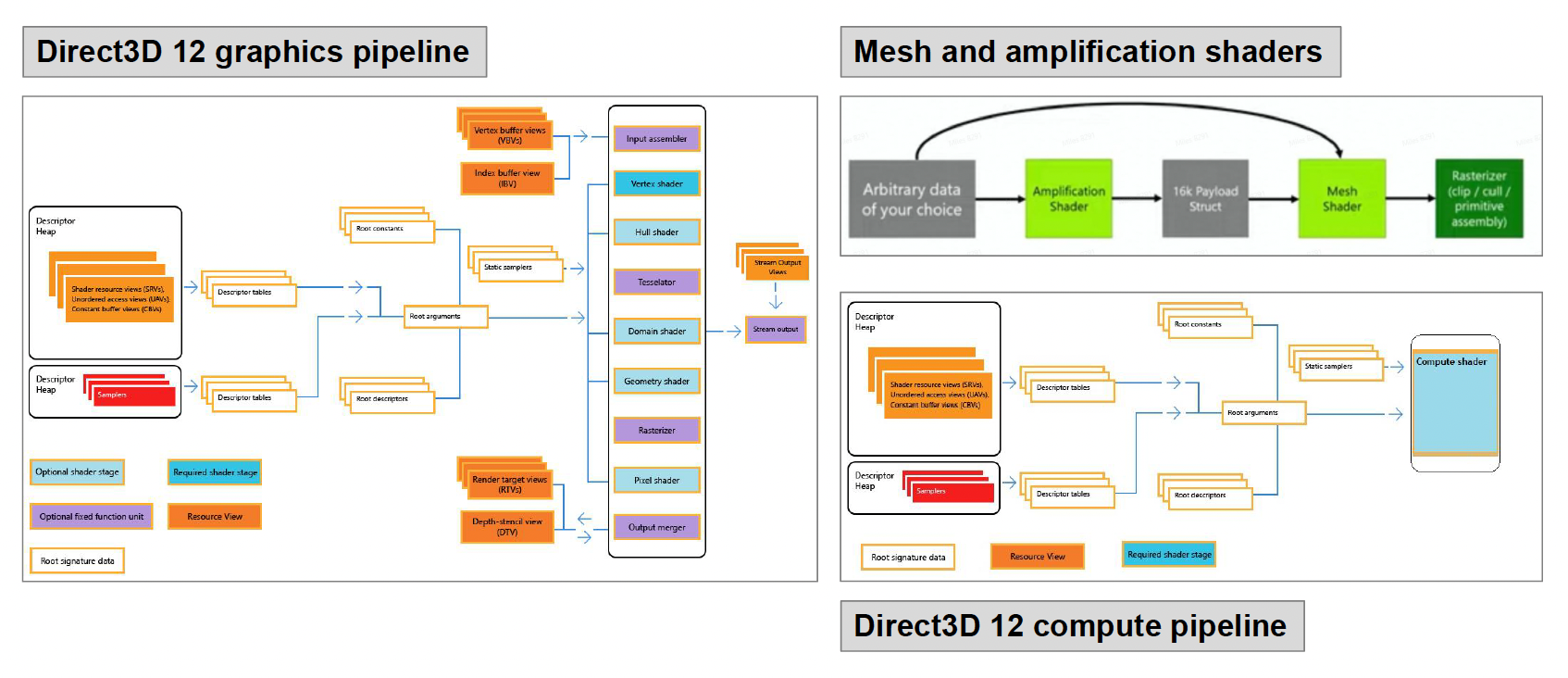

另外。传统的顶点和像素着色器管线已逐渐演变为更先进的可编程网格管线(programmable mesh pipeline)。

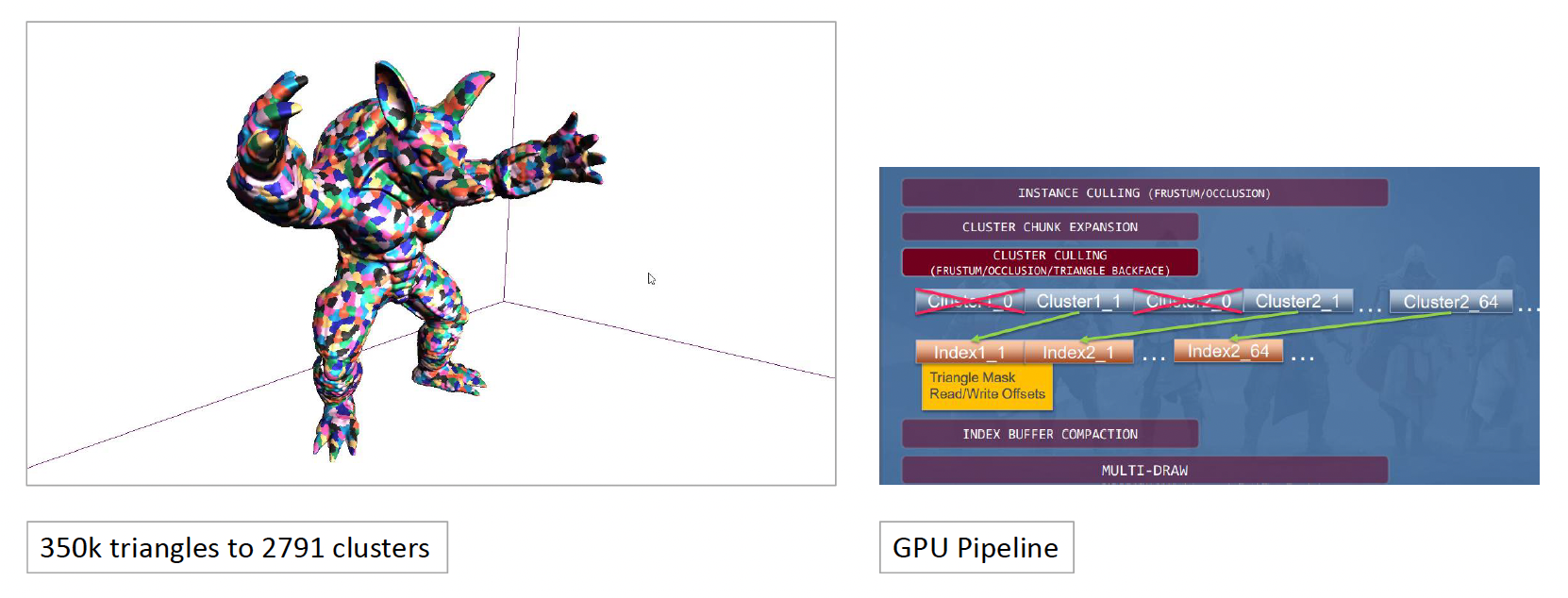

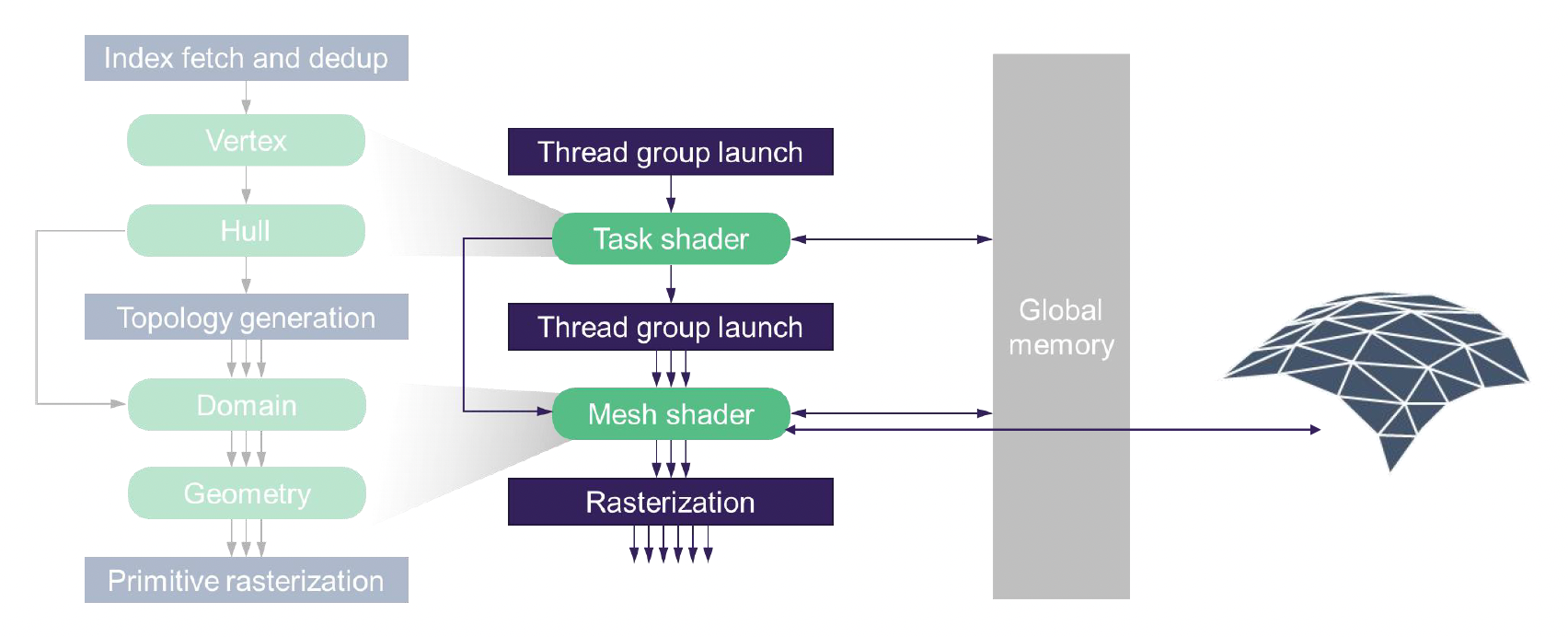

• 借助网格着色器（或放大 / 任务着色器），显卡不再依赖传统的预构建缓冲区，而是可以基于数据凭空生成几何体，并根据物体离相机的远近动态调整精度
• 这种 GPU 驱动的架构允许在单次绘制调用中处理任意数量的网格

基于簇的管线极大地提升了裁剪效率。

• 传统的裁剪只能以整个物体为单位
• 现在可以实现簇级别的精细裁剪（包括视锥体、遮挡和背面剔除），例如仅裁剪掉物体中不可见的一只手

这一技术的代表是虚幻引擎的 Nanite：

• 利用无缝边界的分层 LOD 簇 (hierarchical LOD clusters)
• 不需要硬件支持，而是通过 GPU 上的持久线程（CS）在预计算的 BVH 树上使用分层簇剔除，无需任务着色器
• 该技术将这种高密度的几何渲染思想推向了成熟的工业化标准

Lighting, Materials and Shaders⚓︎

在图形渲染中，光照、材质和着色器是最核心的三个要素：

• 光照提供了场景中的能量来源，从微观角度看就是光子的发射、反射、吸收，最终进入人眼形成图像
• 材质决定了物体如何与光相互作用：当光照射到物体表面时，可能被反射回来，或被部分吸收，或在物体内部散射，这些过程共同决定了我们看到的物体外观
• 着色器(shader) 指运行在图形处理器上的小程序，用于模拟光与材质作用的复杂计算，将理论模型转化为逼真的实时画面

现代光照理论以渲染方程(render equation) 为基础，这一方程为 James Kajiya 在 1986 年的论文中首次提出。

• 简单来说，该方程描述了从物体表面某点沿特定方向射出的辐射度(ongoing/observed radiance) 等于两个部分之和：
  • 该点自身的发光（自发辐射项 (emitted radiance)）
  • 来自所有入射 (incoming) 方向的光在该点经散射后朝观察方向反射的贡献

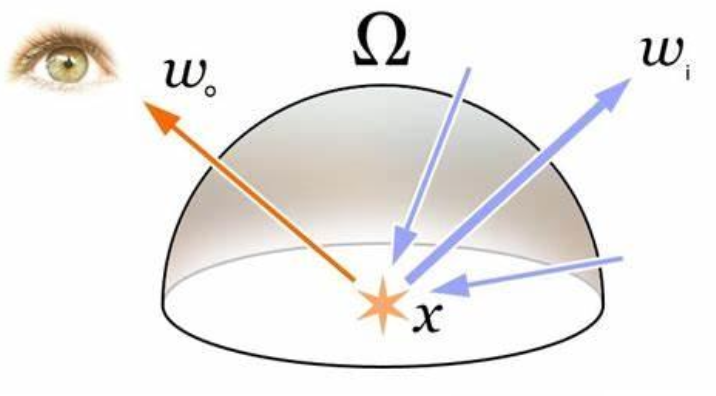

• 方程形式上是一个关于方向和位置的六维积分，遍历半球空间上所有可能的入射光方向，并通过物体的材质属性函数对每一方向的入射辐射进行加权累加
• 这里涉及两个重要物理量：
  • 辐射度(radiance)：物体表面向外辐射（反射）出的能量
  • 辐照度(irradiance)：入射到表面上的能量

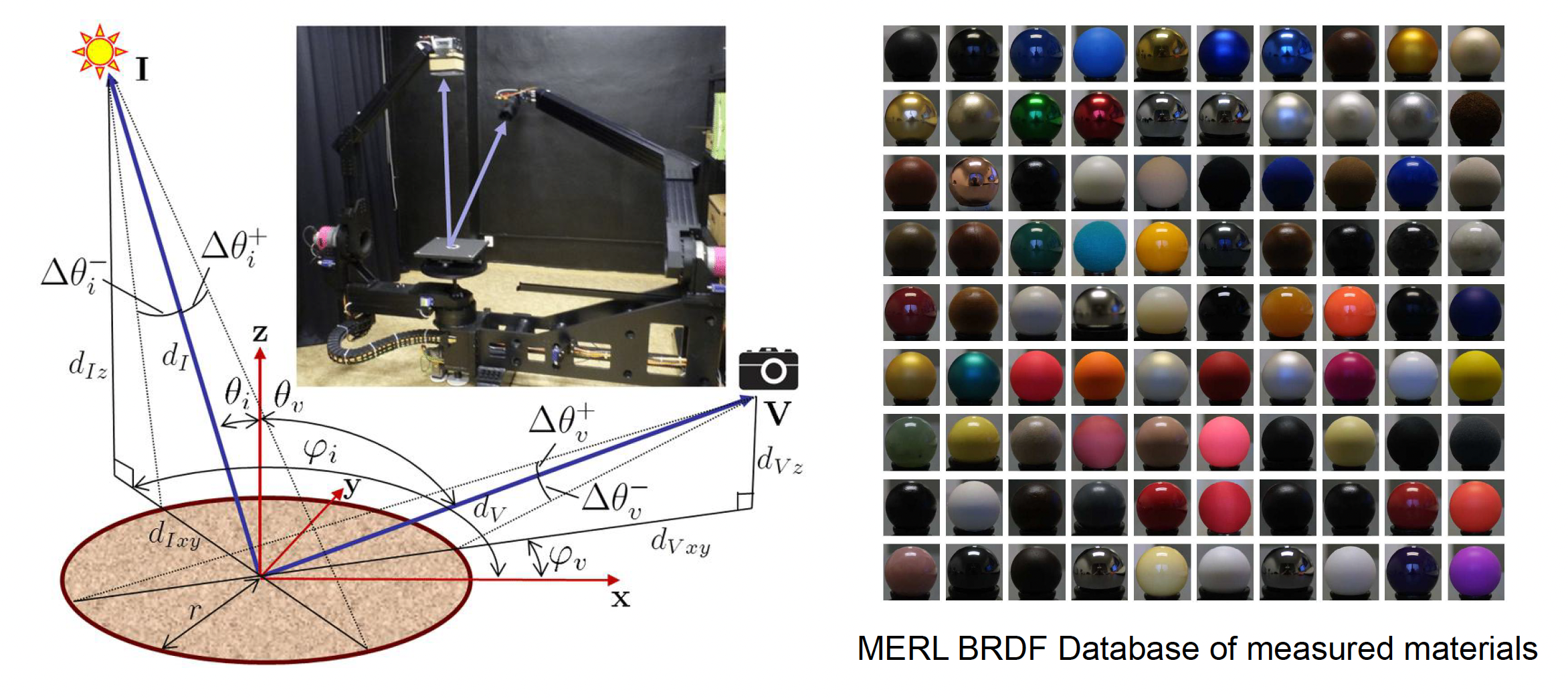

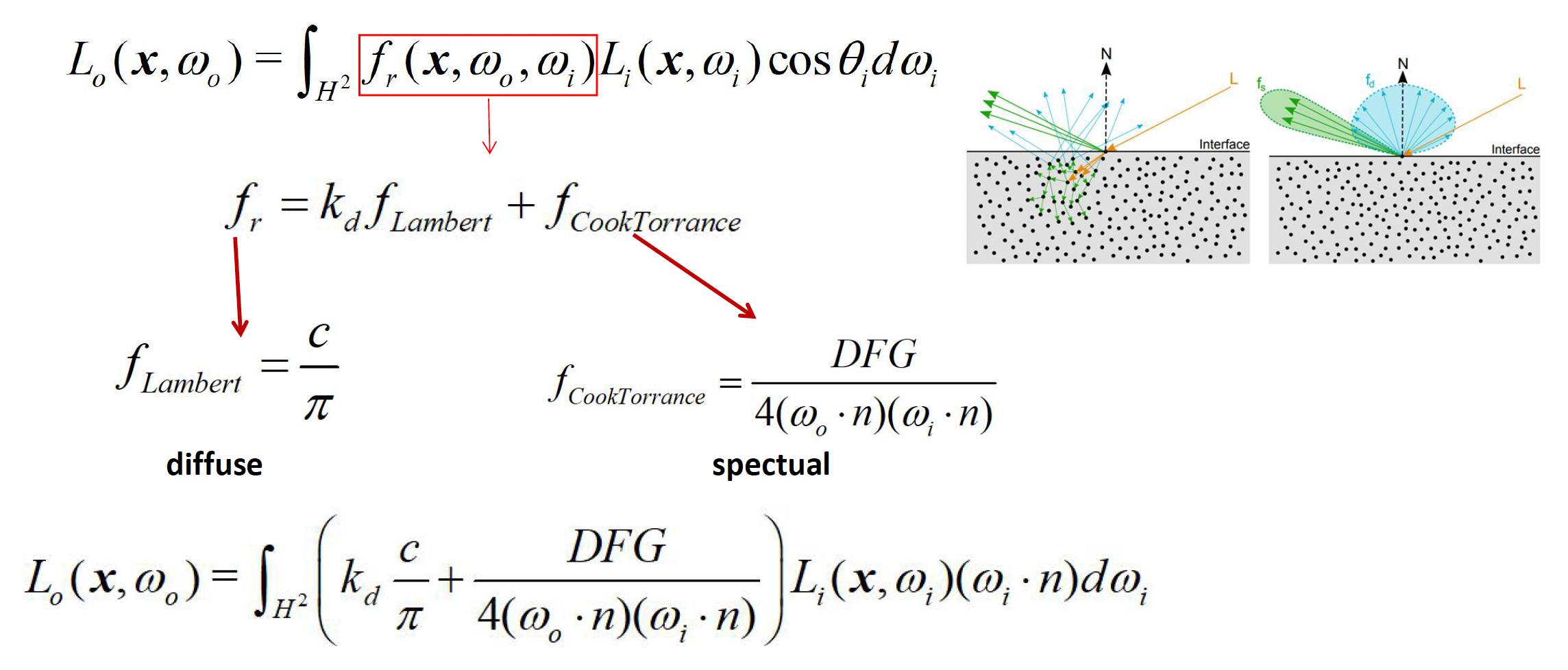

• 渲染方程中的散射函数通常用 BRDF（Bidirectional Reflectance Distribution Function，双向反射分布函数）表示，它描述了光从入射方向转化为出射方向时能量变化的比例，是材质最关键的特性函数

  • 通过 BRDF，渲染方程将入射辐照度与出射辐射度联系起来，严格地刻画了光与材质交互的物理过程

• 渲染方程在理论上完备地描述了光照成像过程，但直接求解它非常困难，尤其是在实时渲染中几乎不可行

  • 原因在于现实世界的光照过于复杂，方程求解涉及的计算量极其庞大



下面我们总结渲染方程在实践中遇到的主要挑战，并为后续讨论游戏引擎中的近似方案做好铺垫。

• 光线可见性与光源复杂性：

  • 光线的可见性 (visibility to lights)：确定场景中每一点从各个光源方向是否有光照射到的问题，即阴影(shadow) 计算

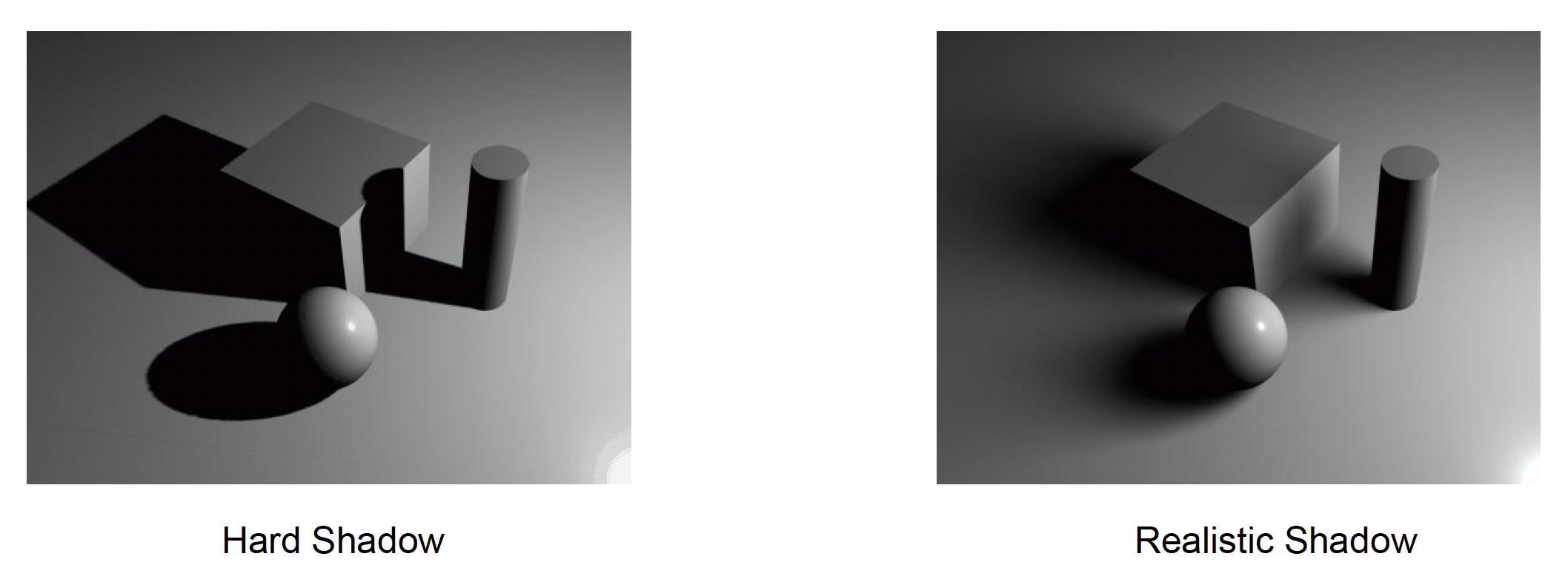

    • 别看阴影只是“光被挡住”的简单现象，要在计算机中准确、高效地生成动态阴影却非常困难，需要处理大量特殊情况和优化
    • 然而阴影又至关重要：如果场景中没有正确的阴影，人眼对空间深度和物体关系的判断就会混乱，画面显得不真实


  • 光源的复杂性 (light source complexity)：

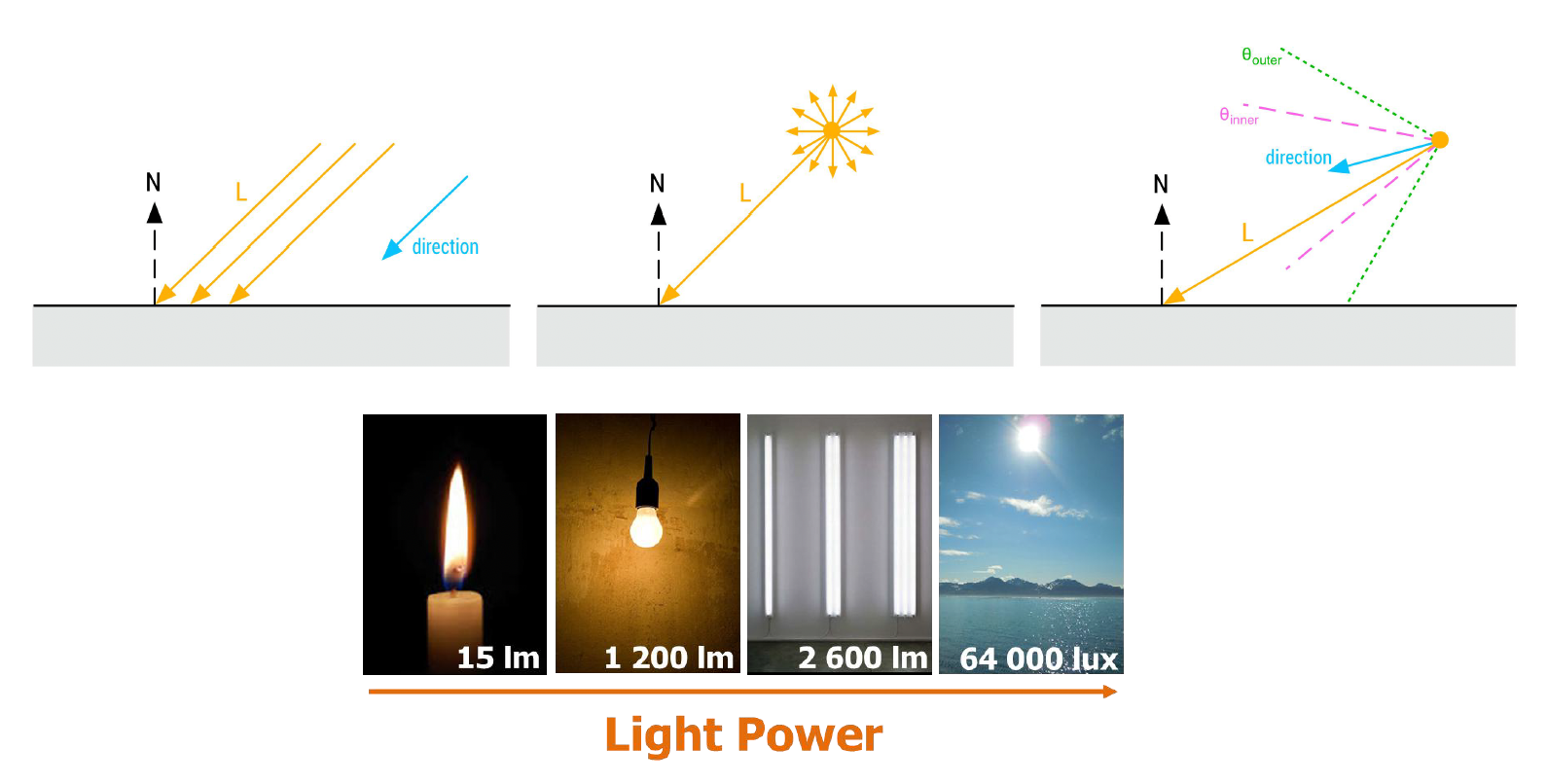

    • 现实中光源形态多样：

      • 方向光：如太阳光，可近似为平行光线
      • 点光源：如灯泡，向四面八方均匀发光
      • 聚光灯：有特定方向锥角的光束
      • 面光源：（如发光的面板）会产生软阴影和角度相关的亮度变化，极大增加了计算复杂度

    • 要高效地模拟不同类型光源对场景的照明，这本身就是一项巨大挑战



• 计算光照积分的高成本：

  • 根据渲染方程，要计算物体表面上一点的明亮程度，必须将半球范围内所有入射光的贡献积分求和，这意味着对无数方向的光进行采样和累加
  • 精确的积分往往无法找到解析解，只能通过大量采样近似
  • 如果逐像素在渲染时用数值积分（如蒙特卡罗随机采样）计算光照，开销巨大，实时应用根本无法接受
  • 因此如何在不损失太多精度的前提下，以近似方法加速光照积分，是渲染中的另一个重大难题

• 全局光照的递归性：

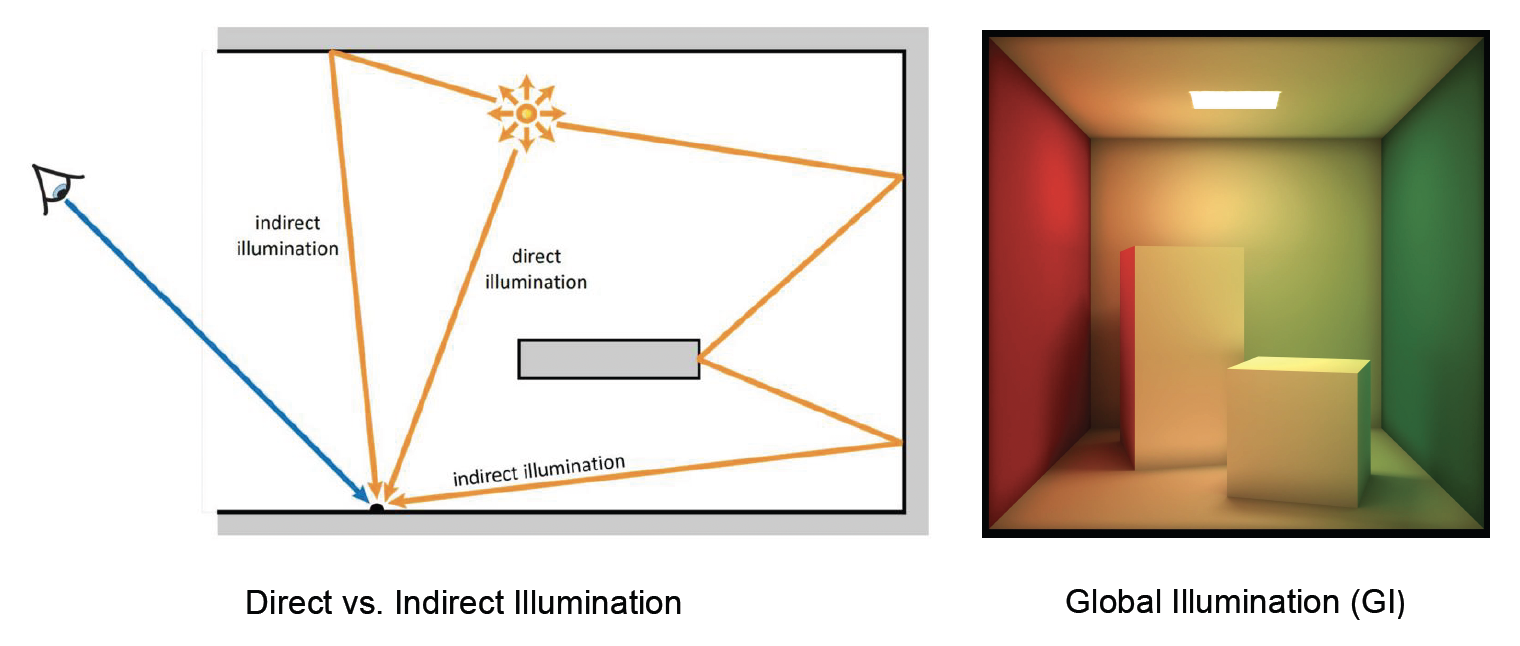

  • 光线在场景中往往会发生多次弹跳，也就是说一个物体反射的光线又可以照亮其他物体，这些间接光照(indirect illumination) 对真实感有着重要贡献
  • 然而，这使渲染方程具有递归(recursive) 性质：求解某处的光照需要考虑来自其他物体的间接光，而那些物体的光照又取决于更多物体，如此循环，因此引入全局光照(global illumination, GI)（直接光照 + 间接光照）后会令计算复杂度呈指数级提升
  • 直接光照和间接光照的综合才构成了我们在现实中看到的最终亮度，这也是为何简单的局部模型往往显得“不真实”的原因，但要在实时性下计算全局光照无疑是难上加难


以上三大挑战叠加在一起，使得“实时解渲染方程”成为一项几乎不可能完成的任务。游戏引擎的渲染系统正是围绕如何高效近似解决这些难题而发展演进的。接下来，我们将介绍早期游戏引擎是如何在“舍弃精确、追求效率”的指导下，采用各种取舍与巧妙技巧来绕开渲染方程的直接求解，从而实时生成令人满意的画面的。

Starting from Simple⚓︎

面对渲染方程带来的计算挑战，早期的游戏引擎并未直接求解复杂的光照积分，而是采用了一套简化的光照模型来近似模拟视觉效果。

• 主光源(main light)：
  • 假设场景中存在一个最主要的光源
  • 例如在户外场景下通常用一个方向光模拟太阳光，仅考虑这一束平行光产生的直接照明和阴影
  • 在需要时再辅以少量点光源或聚光灯用于特殊效果，但全局仍以单一主光为中心
  • 通过将绝大多数光照归结为一个方向光，极大简化了光源处理的复杂度

• 环境光(ambient light)：
  • 模拟来自各个方向的间接光照
  • 通常被实现为一个常量，它为场景所有物体提供一个均匀的基础照明
  • 可以把环境光理解为“天光”或半球漫射光的平均值，用一个固定亮度来近似来自周围环境的漫反射光照
  • 早期的图形 API 直接支持环境光：只需设定一个 RGB 强度，未被直接光照到的区域都会被照亮到该平均亮度
  • 尽管这么做会令阴影区域看起来不够真实，但至少保证了游戏场景不会出现完全漆黑的角落

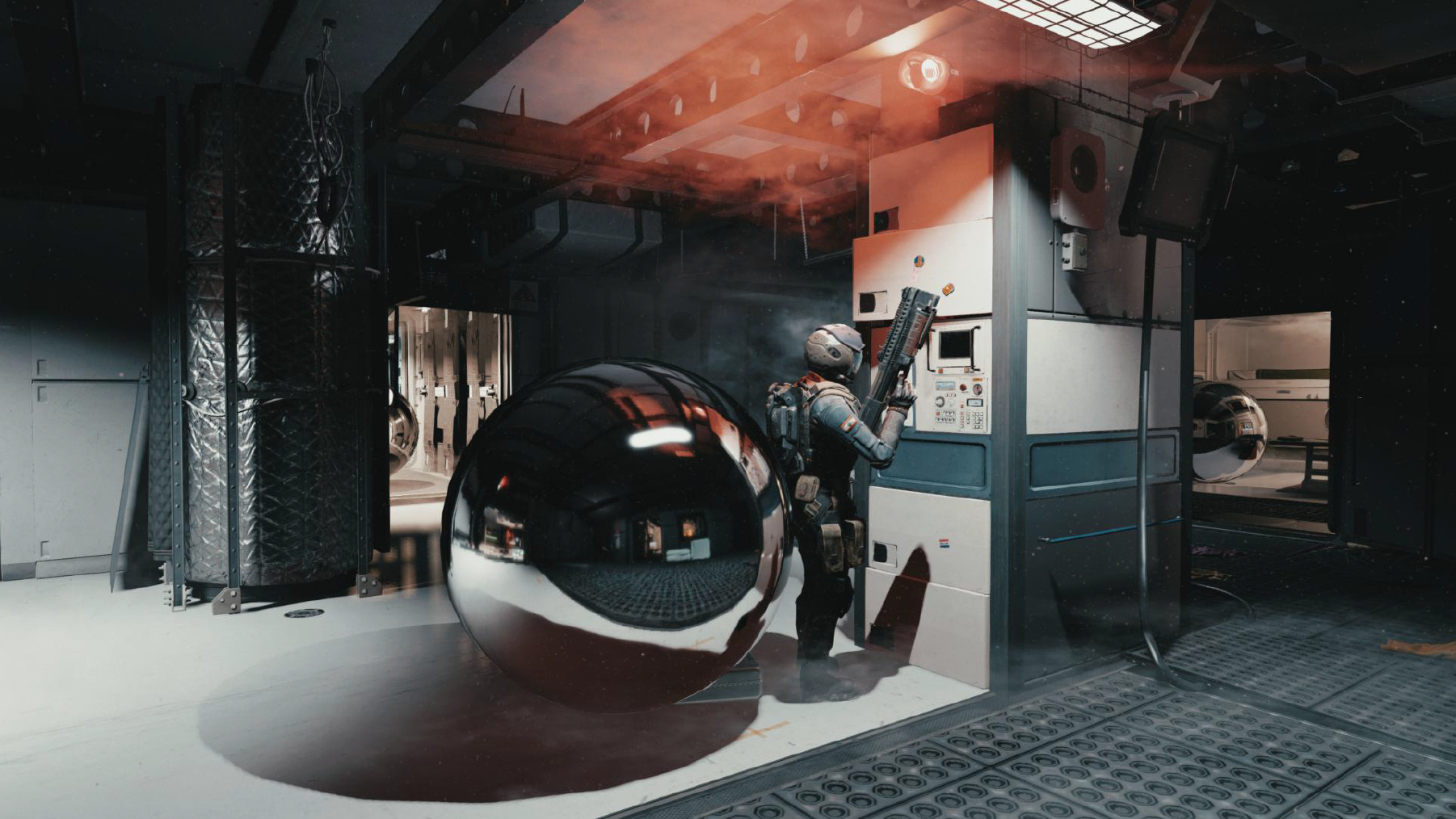

• 环境映射(environment mapping)：
  • 增强物体表面的反射(reflection) 质感

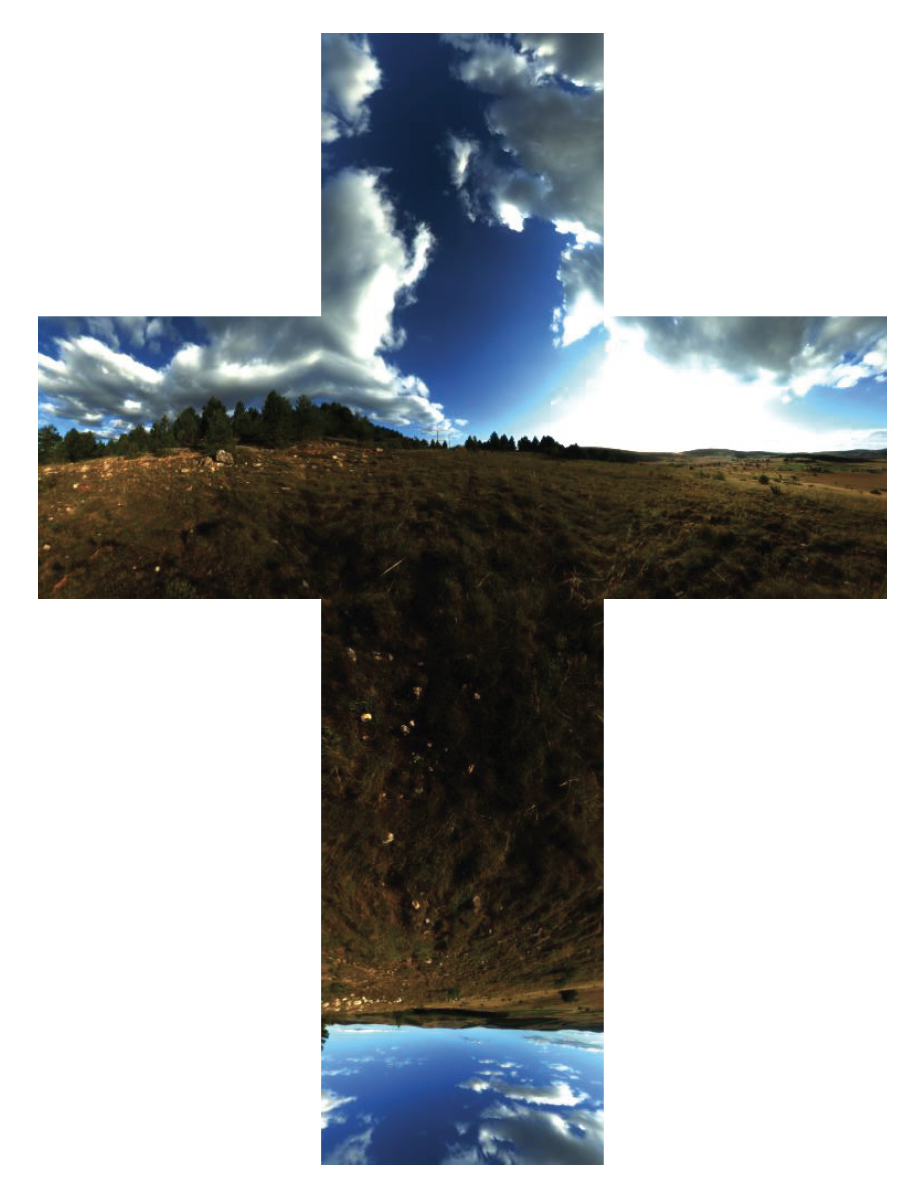

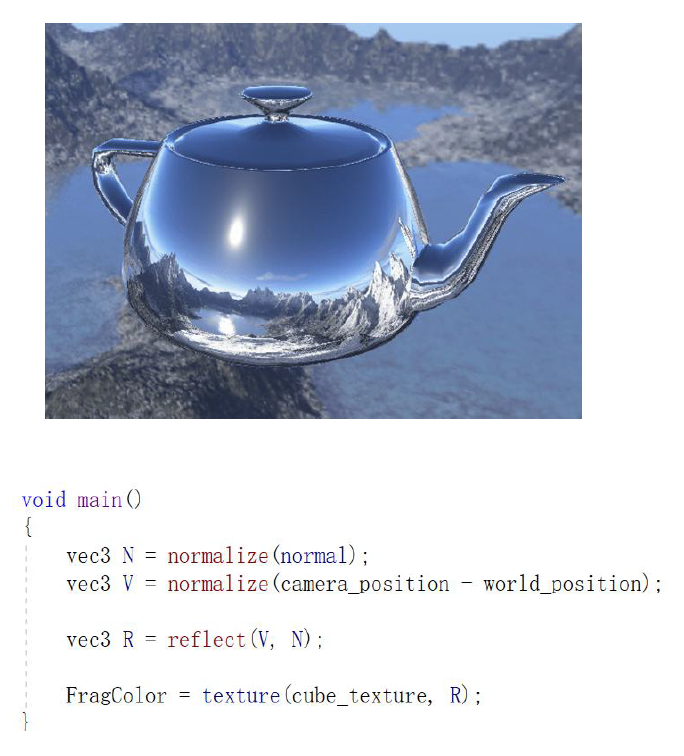

  • 具体而言，就是预先捕获或制作一张反映场景周围环境的全景图（环境贴图(environment map)），然后在渲染物体时，根据视角从这张贴图上采样颜色来模拟镜面反射
  • 对于理想的光滑表面，这相当于能看到周围环境的清晰倒影；而对于粗糙表面，则对环境贴图进行模糊处理来获得散漫的高光

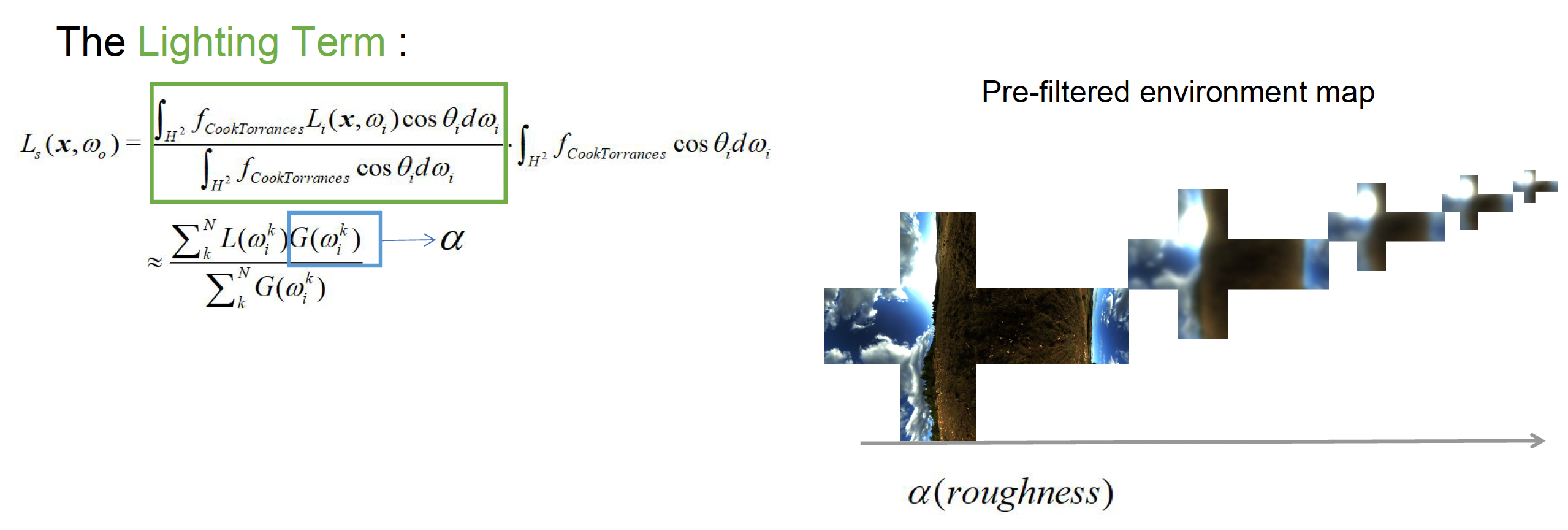

  • 一种常用技巧是利用环境贴图的各级 mipmap（各层递减分辨率的纹理）来表示不同的粗糙度级别：粗糙度越高则取样更低分辨率（更模糊）的环境贴图，从而模拟更模糊的反射高光
  • 环境映射在上世纪末就已有探索，可视作早期的基于图像的光照(image-based lighting, IBL) 的雏形

通过上述组合，游戏引擎在相当长一段时间内成功绘制出了令人接受的光照效果。

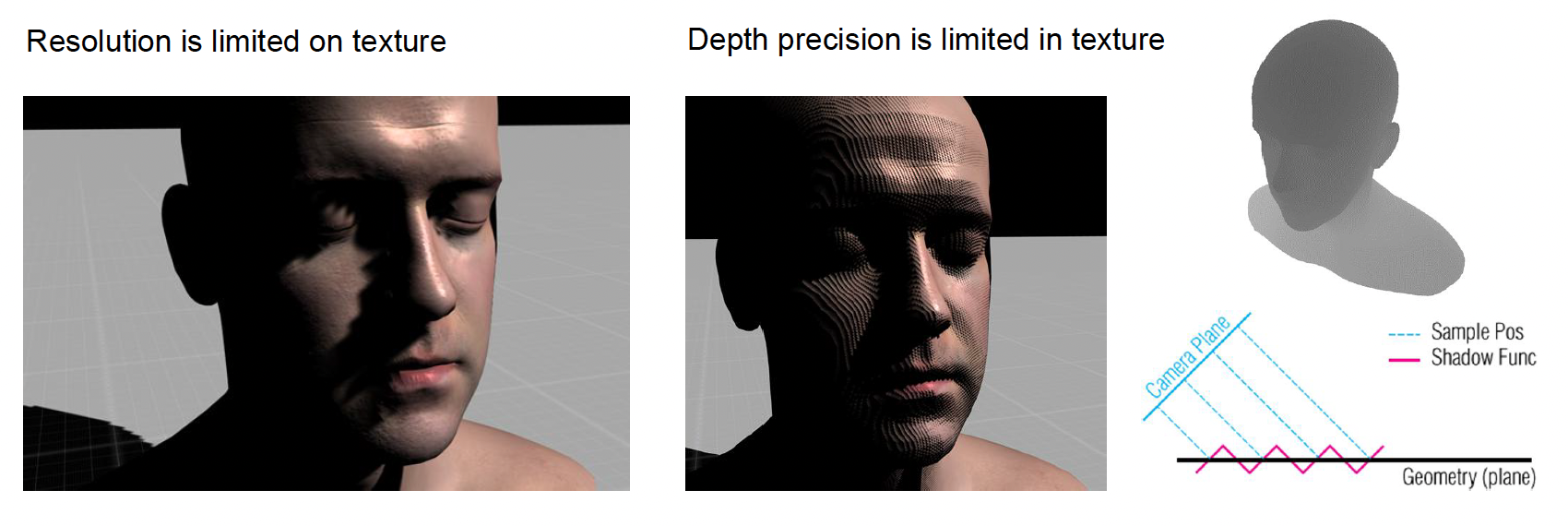

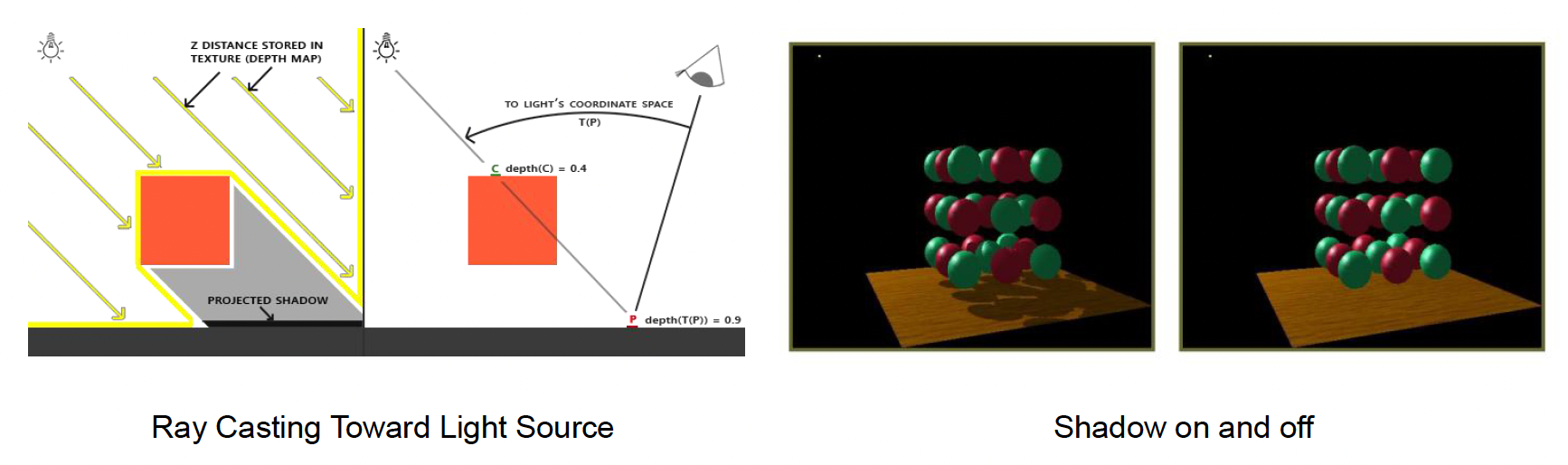

此外，为了解决光线可见性问题，还引入了阴影映射(shadow map) 技术来绘制由主光源产生的阴影，这是目前实时渲染中最常用的动态阴影方案：

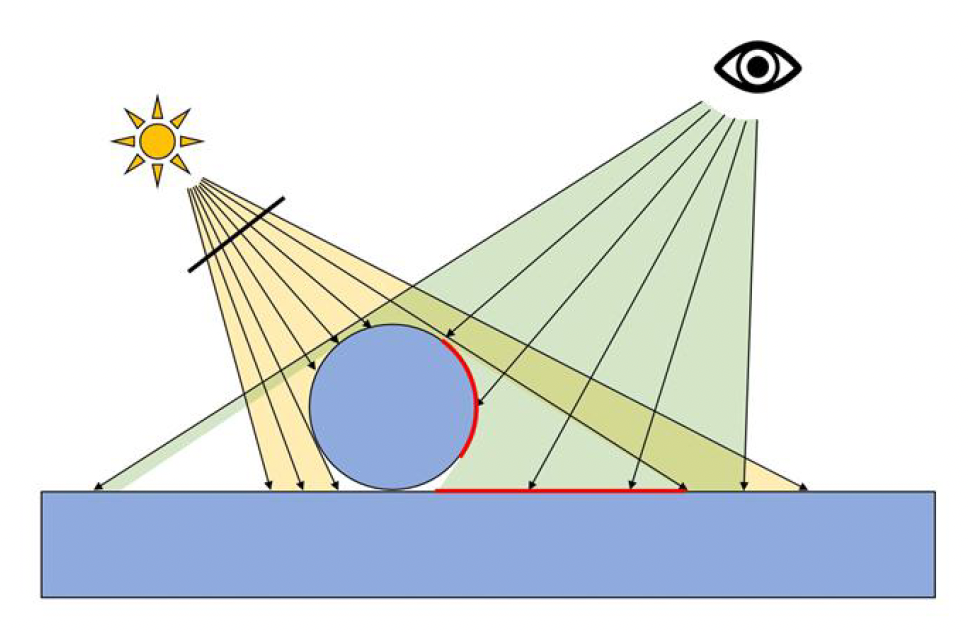

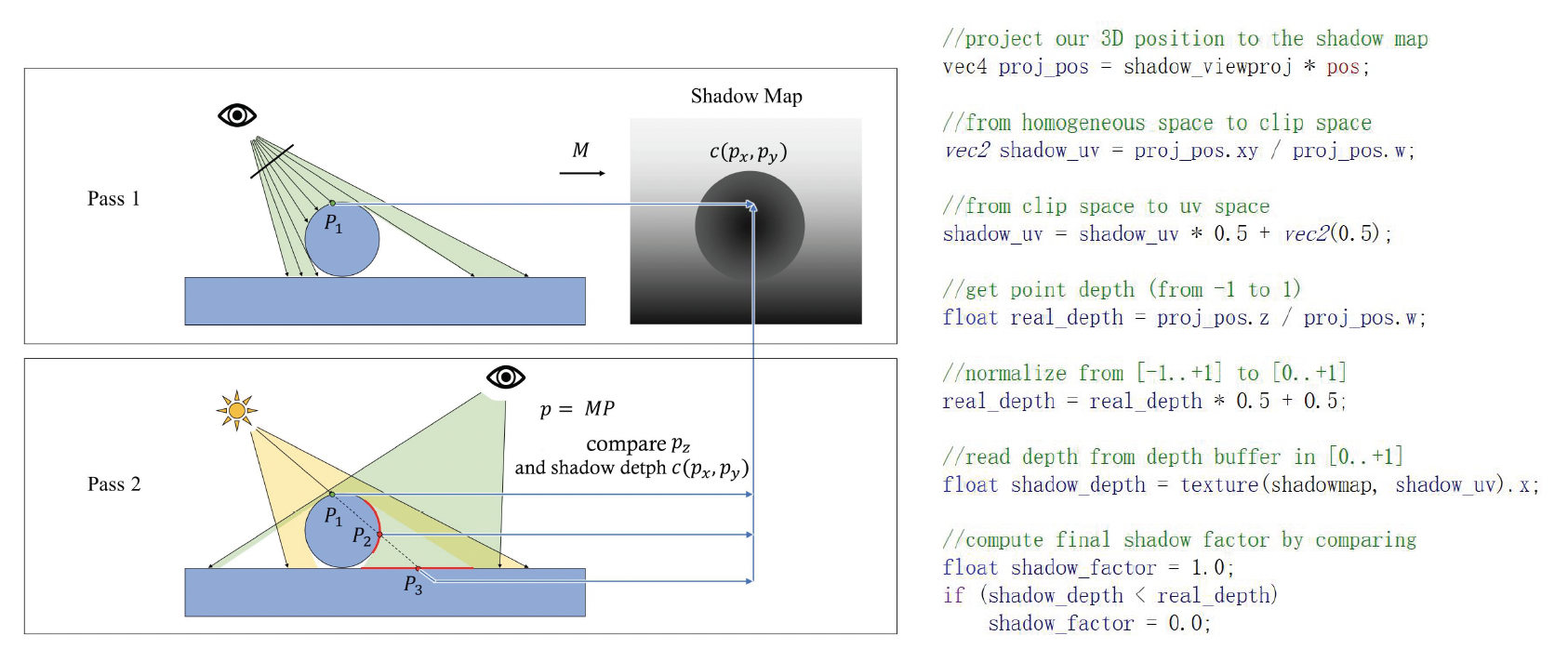

• 在渲染场景之前，先从光源视角渲染场景深度并存储成一张深度贴图，即阴影贴图(shadow map)
• 然后在实际从相机视角绘制场景时，将每个像素转换到光源坐标系下，与阴影贴图的深度进行比较，以确定该像素是否被其它物体遮挡在阴影中

凭借这些技巧，即使在硬件性能有限的年代，许多游戏已经能够呈现出相当不错的画面效果。如果美术风格得当、调教合理，这种基于经验的光照模型往往足以支撑令人愉悦的游戏体验。

当然，上述方案是一种大刀阔斧的近似，其产生的图形质量与真实物理还是存在差距。其中最突出的不足在于缺乏真实的全局光照效果——环境光只是给阴影区域加上一层均匀的亮度，无法表现光线在空间中反弹所带来的光影渐变和颜色泛光。

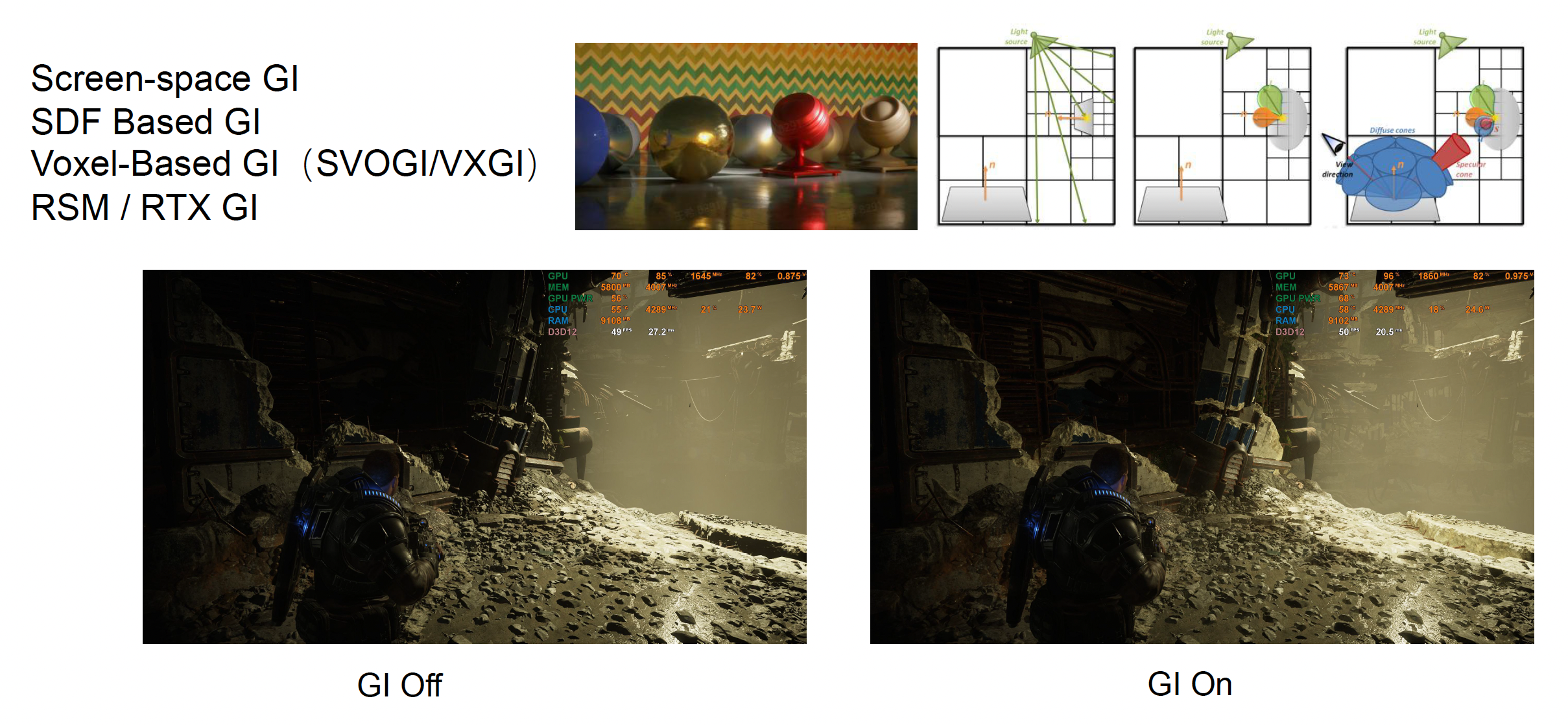

为此，随着硬件的发展和算法的进步，游戏引擎开始探索在实时渲染中引入更加真实的全局光照模拟方法。

Pre-computed Global Illumination⚓︎

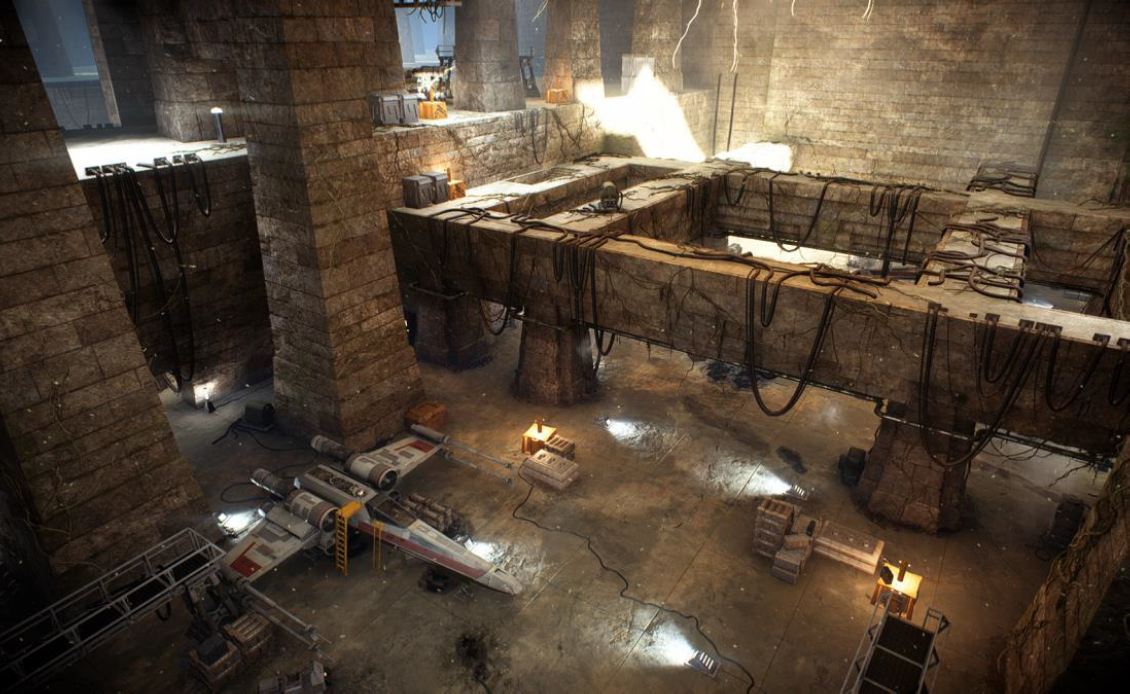

First Wave of AAA Quality

图片所示的游戏均为《刺客信条》(Assassin's Creed) 系列，且“xx 年前”以 2022 年（GAMES104 开课时间）为锚点。

15 年前 10 年前 5 年前

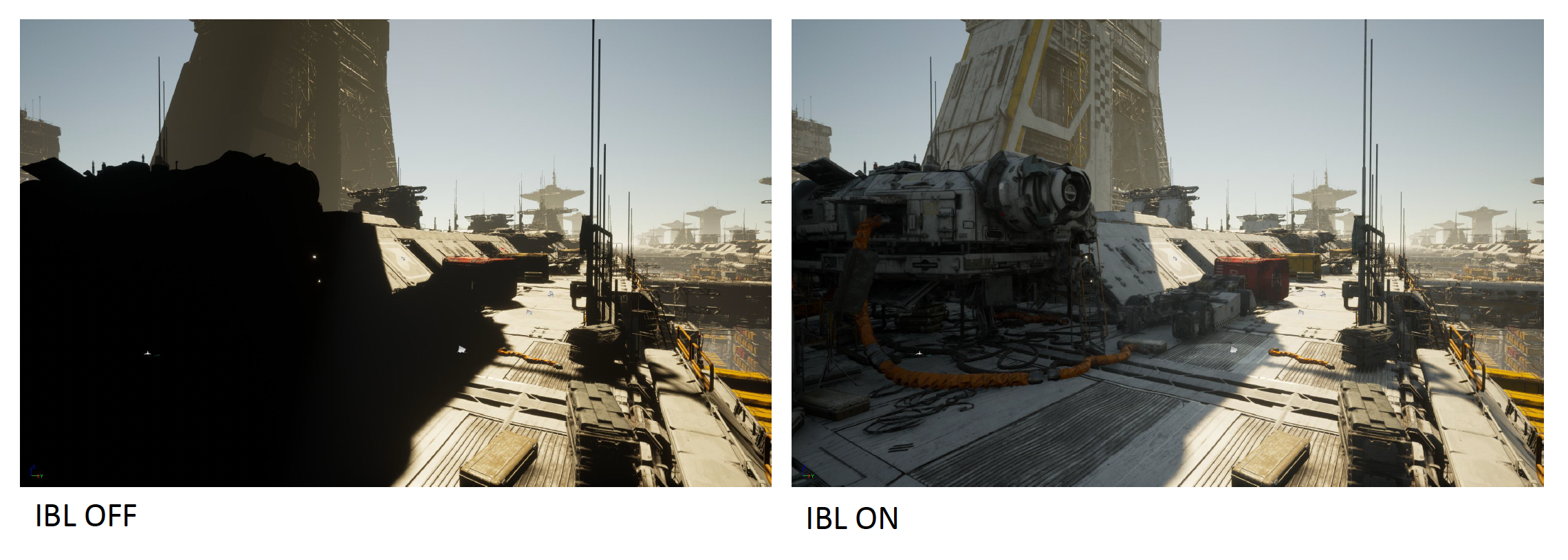

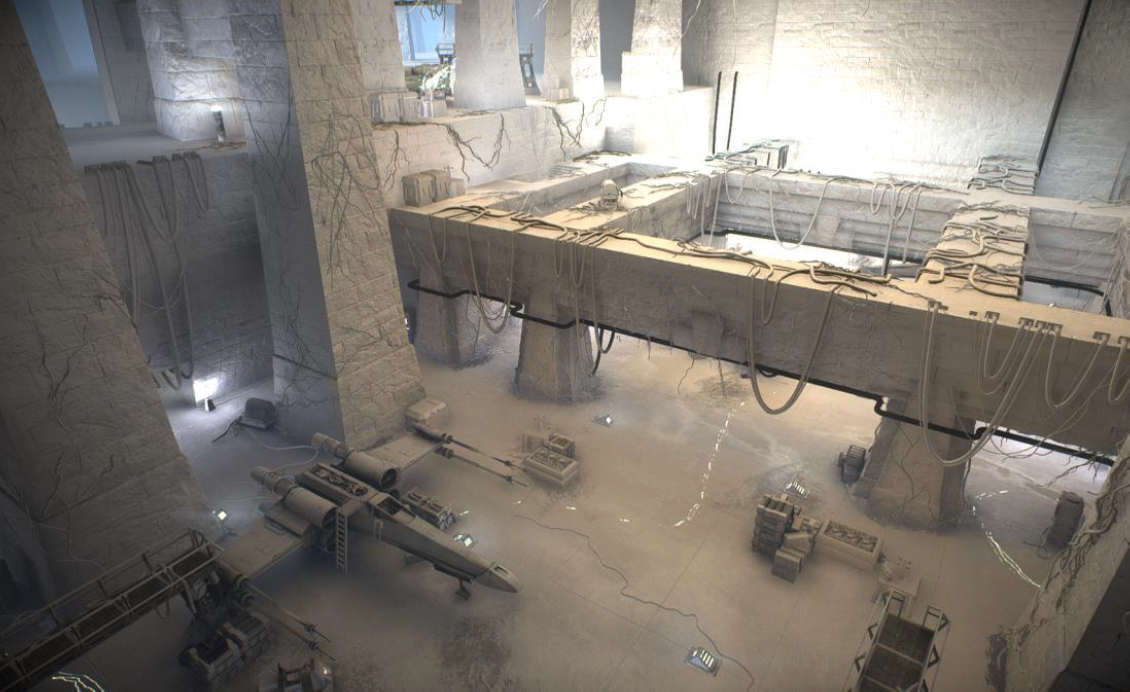

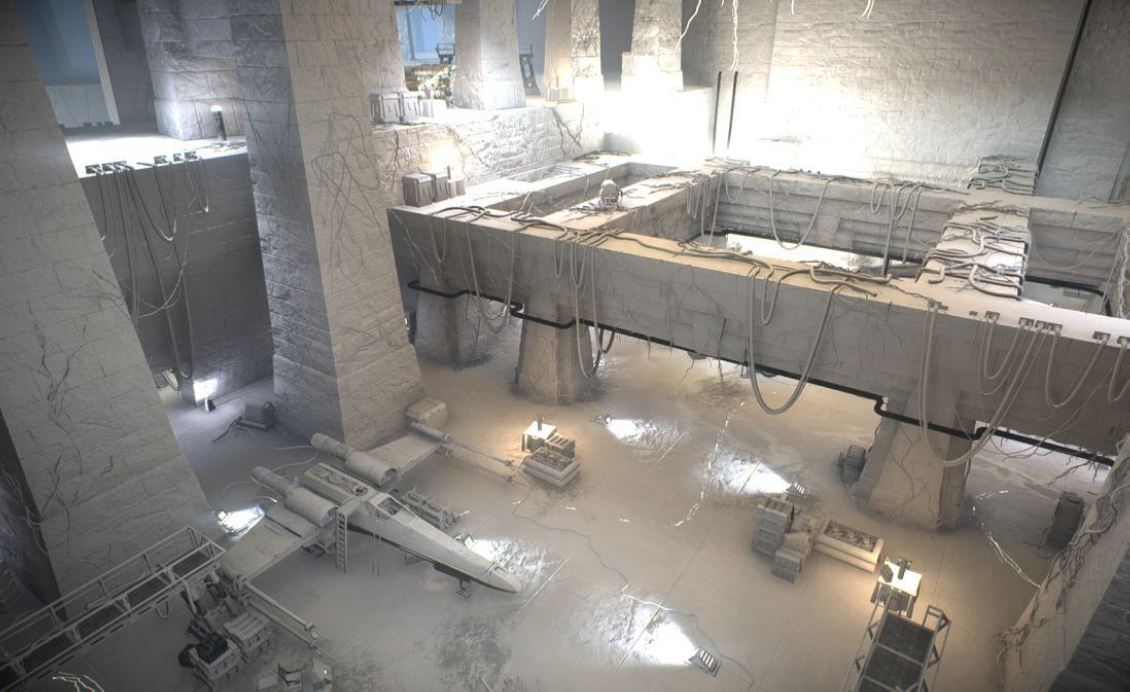

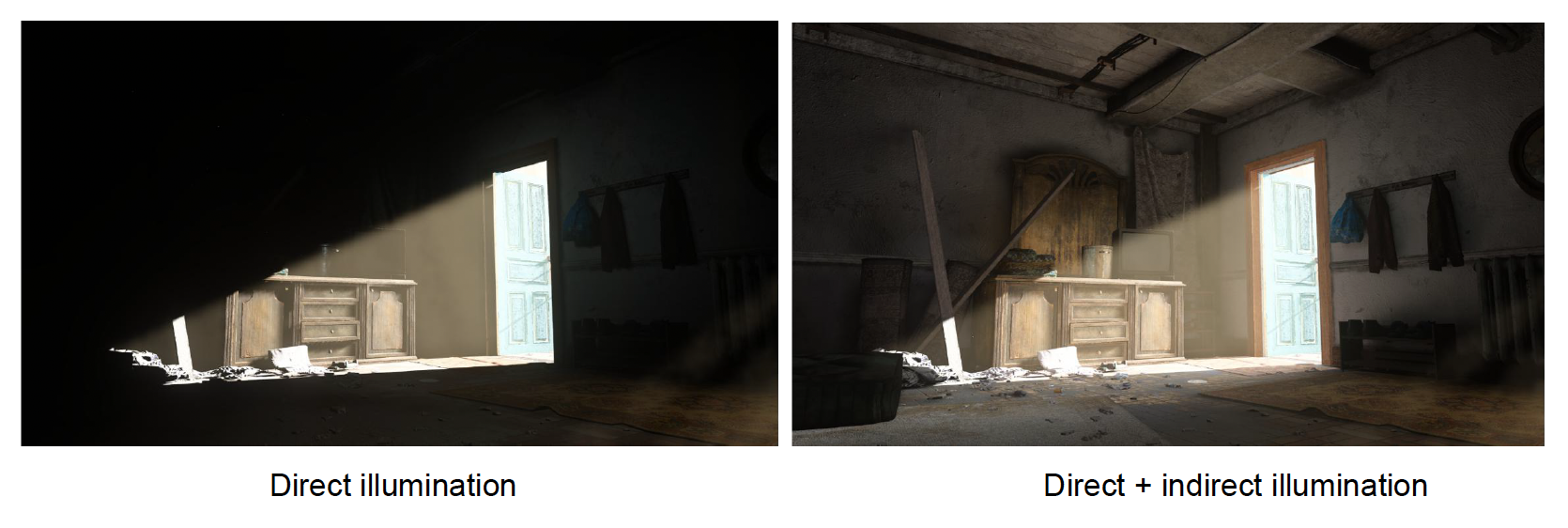

在现实世界中，全局光照现象对人类视觉影响深远。例如，在房间内没有灯光，且阳光透过窗户射入时，靠近窗口的地板被直射光强烈照亮，而房间深处即使没有直射光，也并非全黑，因为地板和墙壁会把部分阳光反射到阴影区域，形成柔和的漫射光照。这种间接光赋予场景更丰富的明暗层次和氛围。

在早年，游戏会采用环境光，把阴影区域整体抬亮，但这样一刀切的做法会让房间亮度到处一样，缺乏立体感。真正的全局光照，应该能表现出地板、墙面之间的明暗渐变、物体之间的软阴影、以及颜色在物体之间“串色”的效果。也正因为如此，全局光照对 3A 游戏的真实感非常关键，很多玩家买游戏时都会看一句“是否支持 GI”。

在前面的介绍中，我们已经认识到全局光照的实现难点。为了解决“算不动”的问题，一种典型的解决思路是“用空间换时间”：既然实时算太贵，那就干脆预先算好，把结果存到内存或纹理里，运行时查表即可。

具体做法是：假设场景中绝大部分东西都是静态的，比如 90% 的场景几何不动，太阳的方向和强度在每个关卡中也固定下来，那么光线在这些静态几何之间的弹跳结果其实可以离线算一遍。我们把这个过程称为预计算全局光照(pre-computed GI)。

• 预计算阶段可以用慢而精的算法（比如大量光线追踪）反复迭代，把各处的间接光照分布算到比较精确
• 而在游戏运行时，只需要对每个点查一次预计算结果，再配上实时的直接光照，就能得到比较真实的光照效果

Spherical Harmonics⚓︎

那么间接光照到底以什么形式存下来？

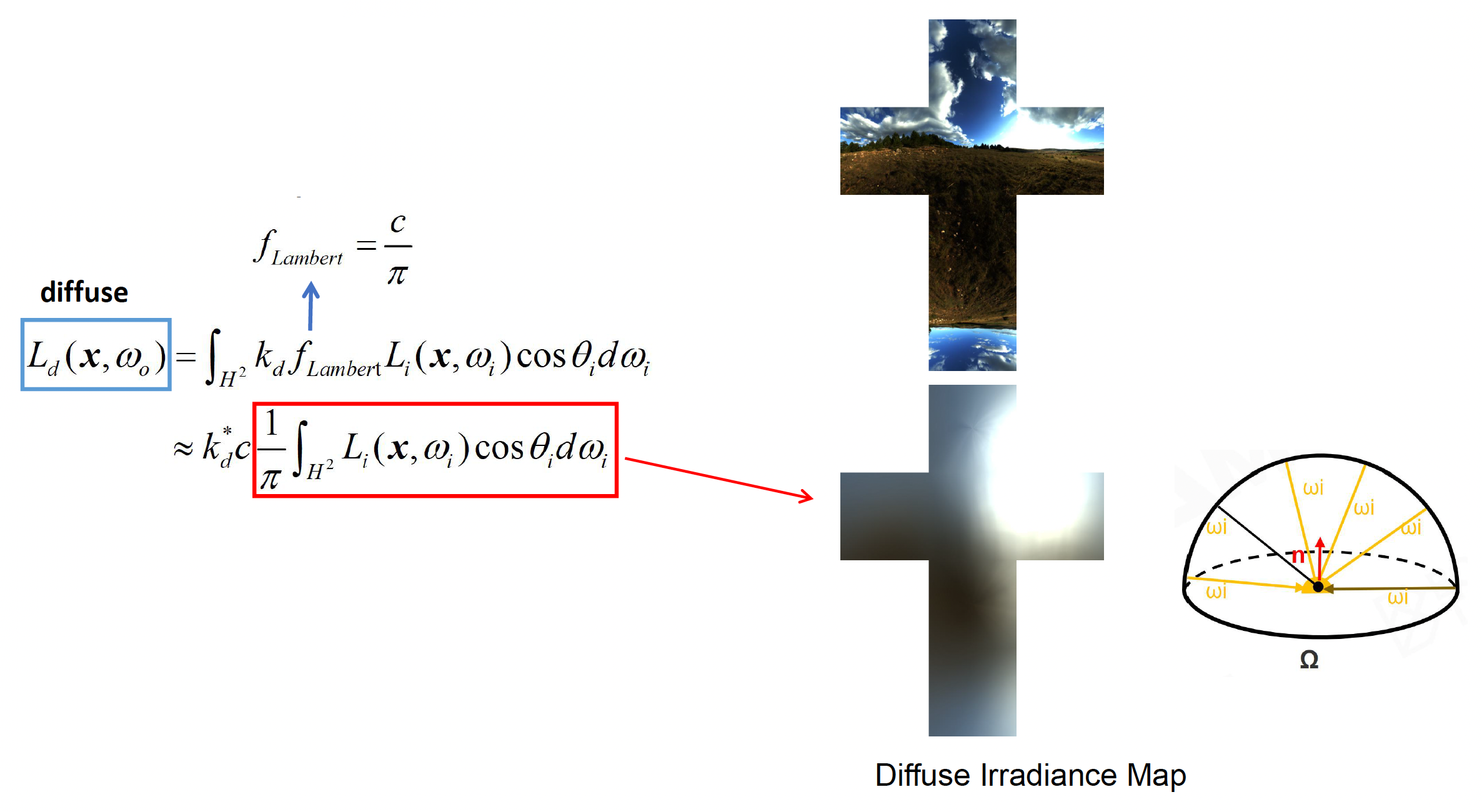

• 如果直接把球面上每个方向的亮度都采样成一张完整的环境贴图，那么数据量会非常大，而且之后要和材质的 BRDF 做积分，也就是在这个球面上做复杂的数值积分，非常难搞

• 所以要满足两个目标：

  • 好的压缩率

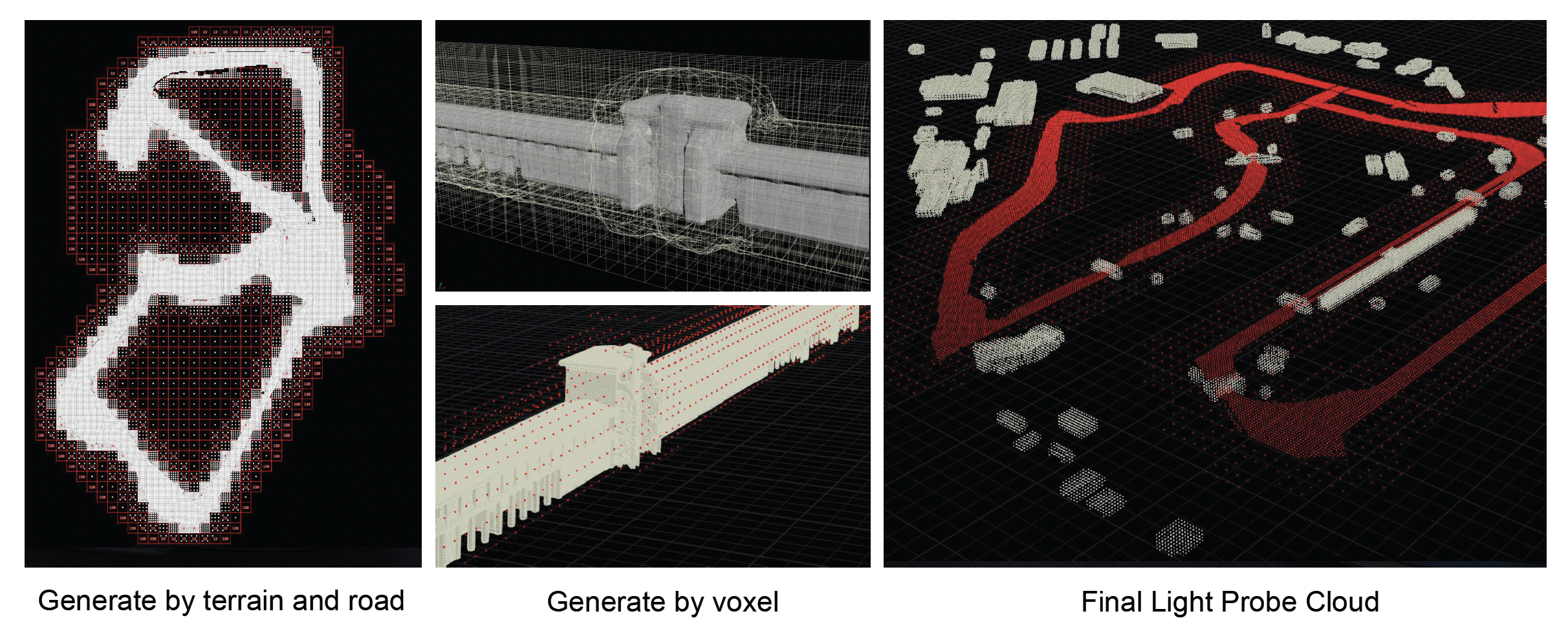

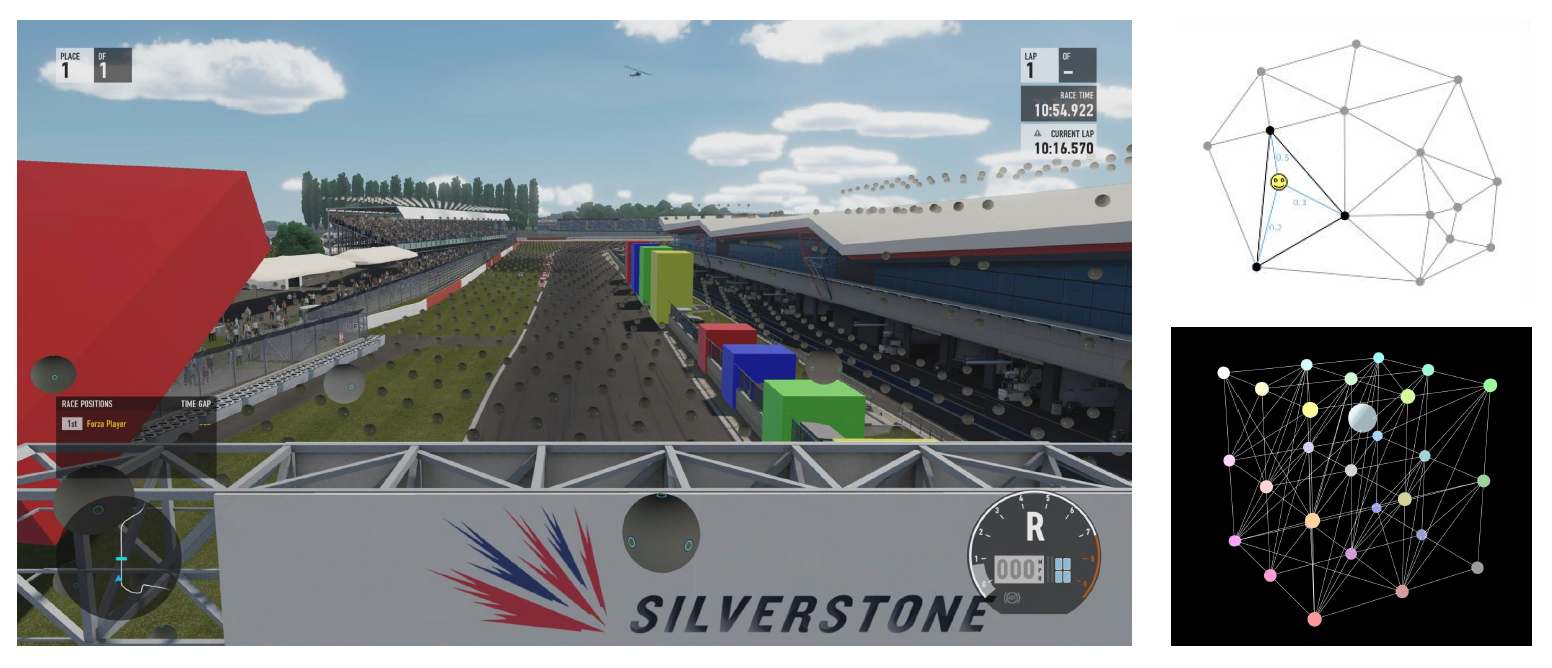

    • 一个关卡里可能要存储成千上万个辐射度探针 (radiance probe)

  • 容易和材质函数做积分，也就是能方便地和 BRDF 做卷积

    • 回顾了傅里叶变换和卷积定理：

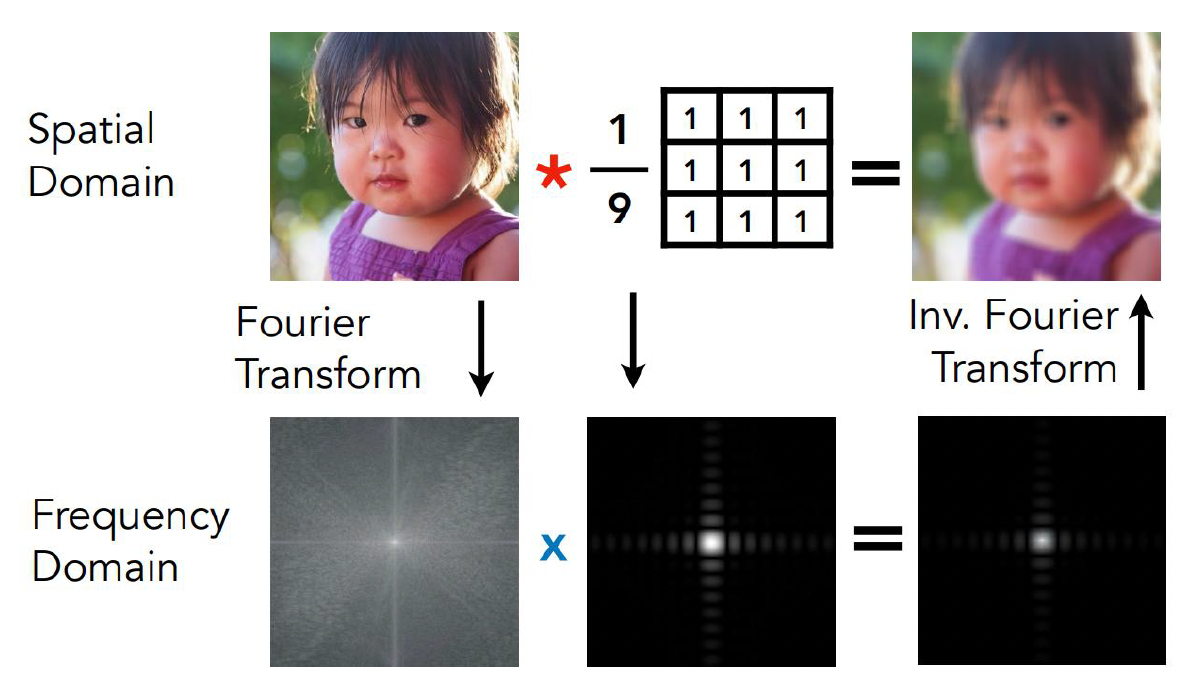

      • 在空间域里两个函数的卷积，在频域里可以转化为对应系数的逐项相乘
      • 对应到光照上，就是环境光照分布和材质 BRDF 在球面上的卷积，可以尝试先把它们展开到某个“球面上的傅里叶基”下，然后在系数空间里做简单的乘加运算，而不必在球面上做复杂积分

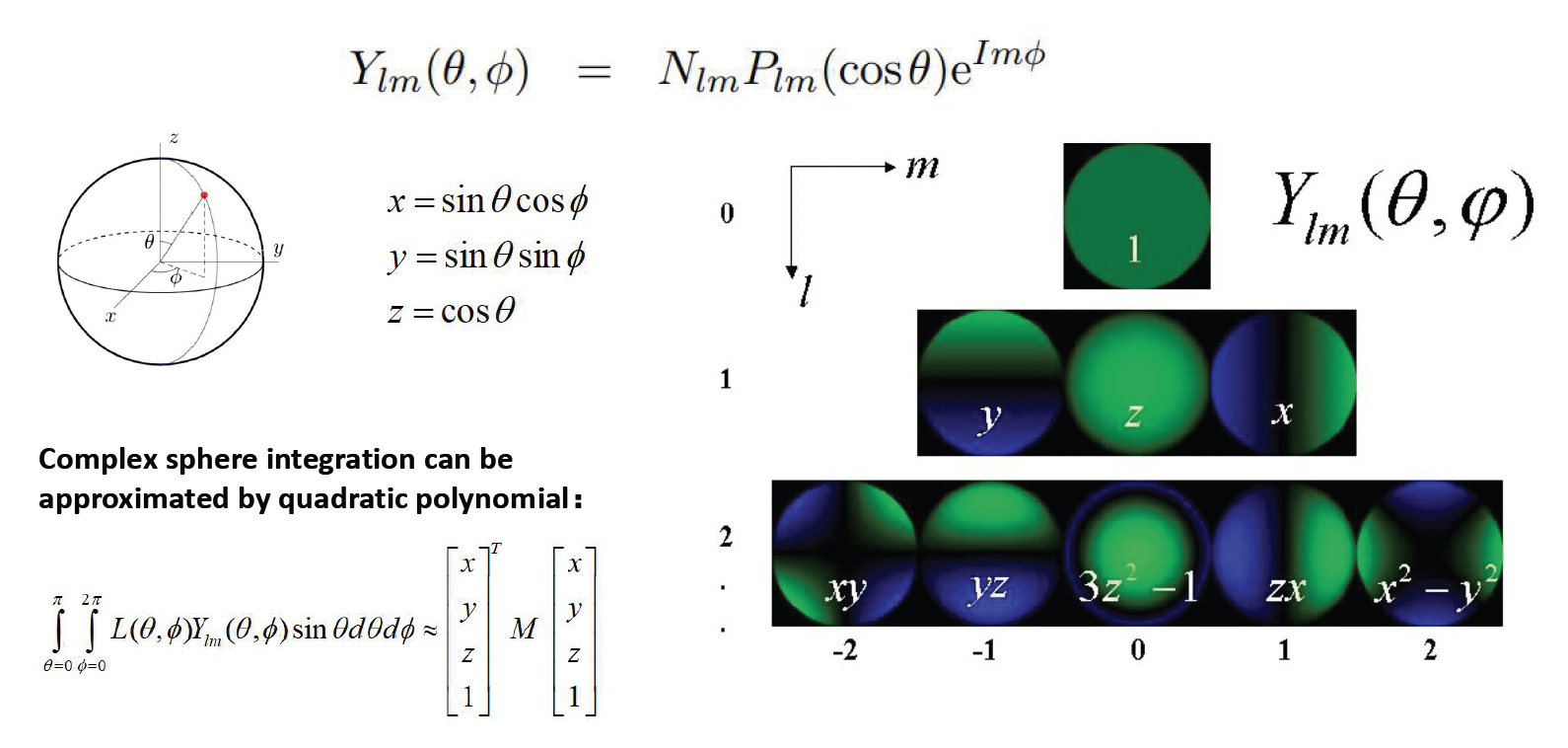

这就引出了球谐函数的概念 (spherical harmonics, SH)。

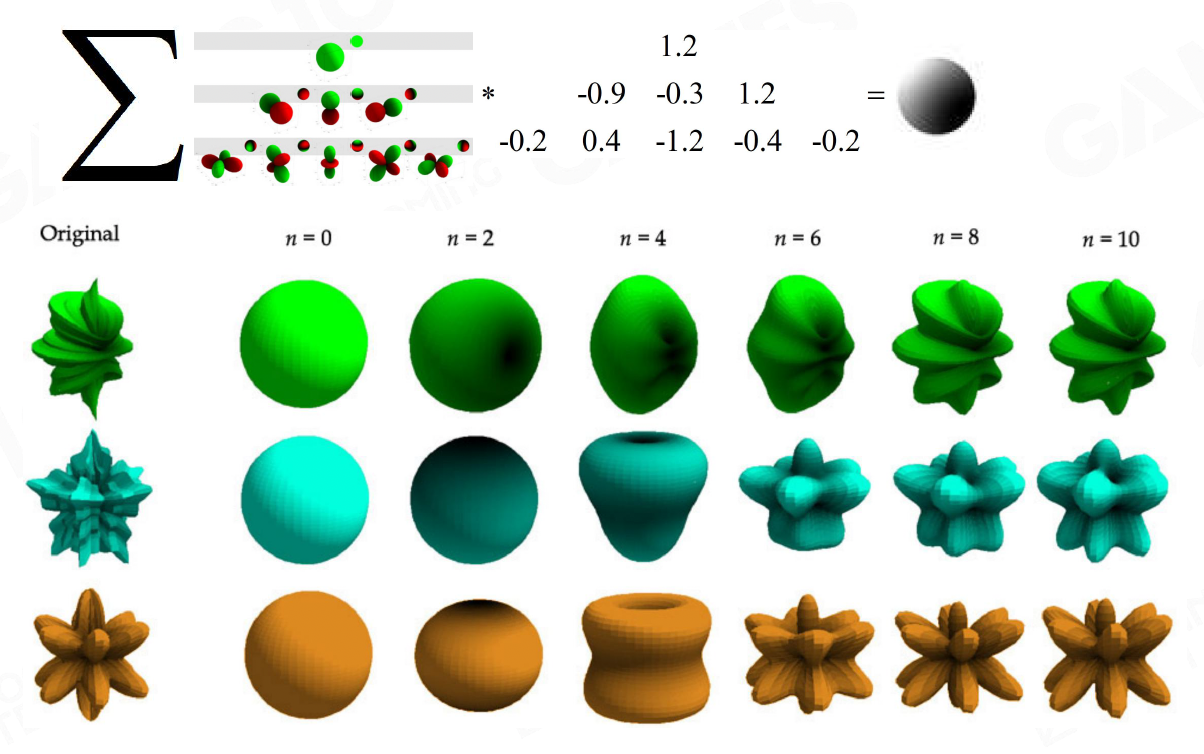

• 球谐函数是一组定义在球面上的正交基函数体系，数学上类比于球面上的傅里叶基

• 一个复杂的球面积分，可以用低阶的球谐多项式来近似，这就意味着我们可以用少量的 SH 系数来逼近某个点周围的入射光分布




• 在实现上，如果我们只关心低频的漫反射间接光，一般用一阶或二阶的 SH 就已经足够

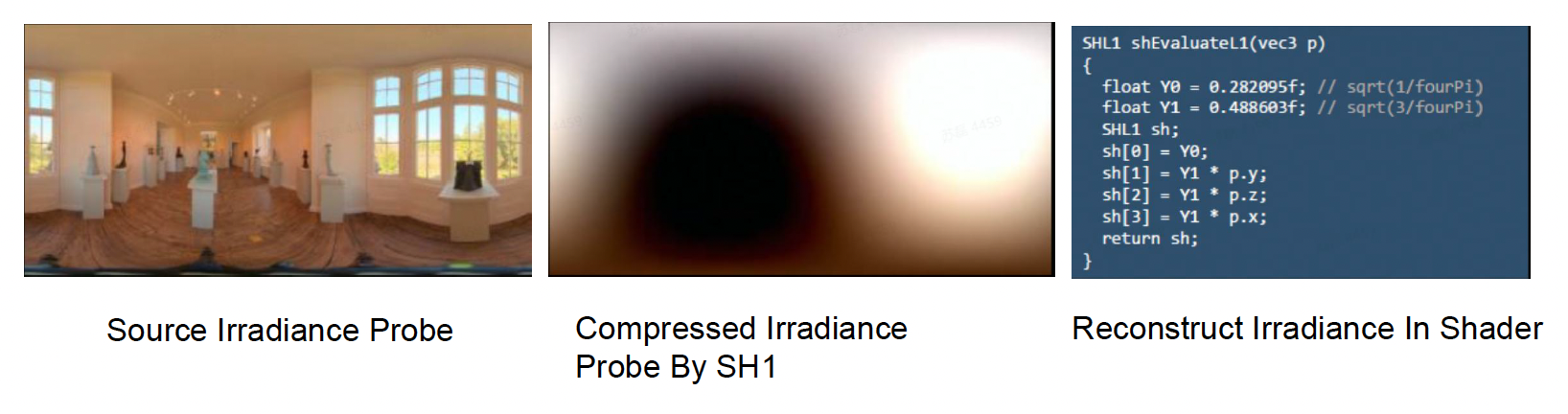

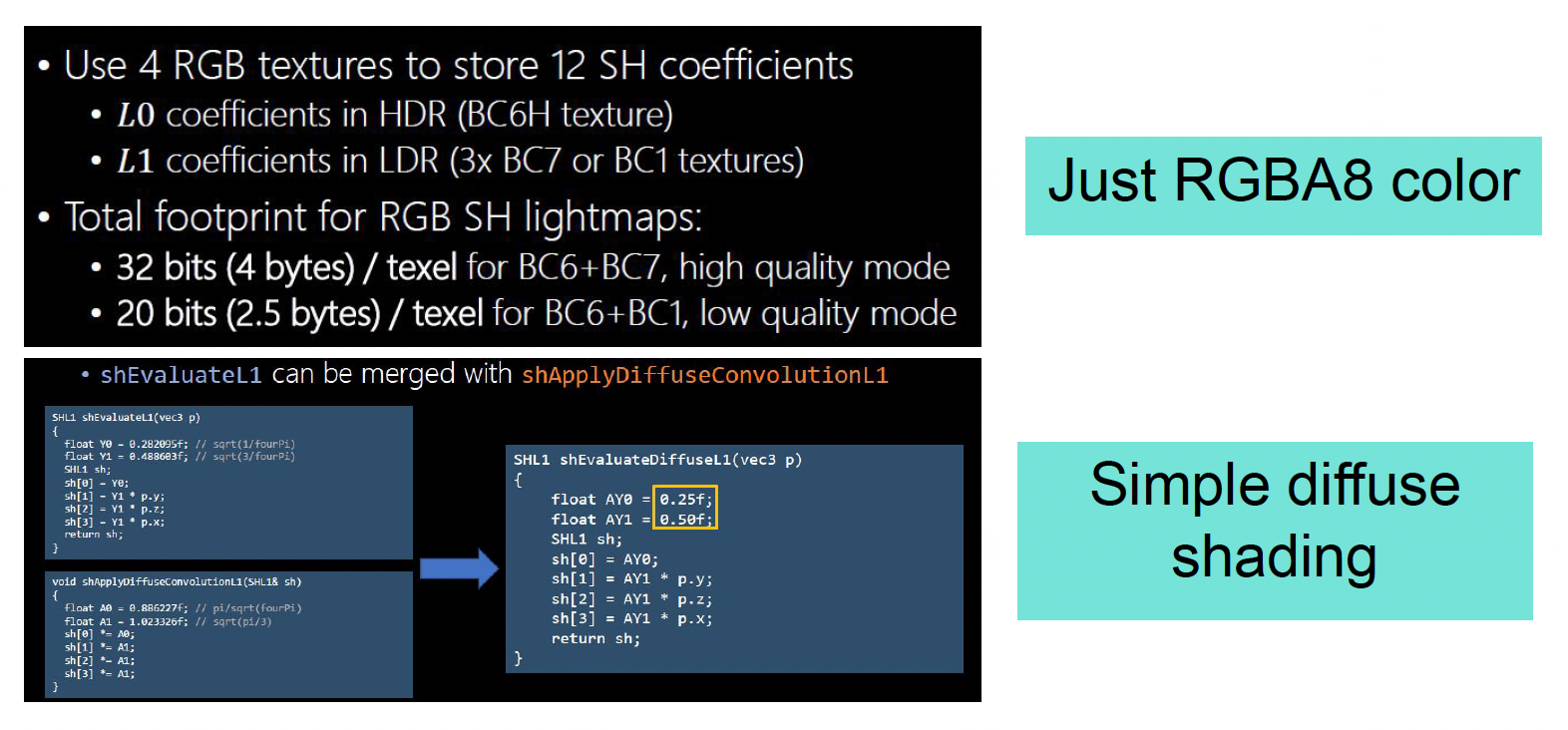

• 比如一阶 SH 只有 4 个基函数，我们可以把这 4 个系数打包到一个 RGBA 向量里；考虑到有 R、G、B 三个颜色通道，一个点的间接光总共只需要 12 个浮点参数就能表示

• 这些系数还能继续通过 GPU 纹理压缩格式（课上提到例如 BC6H、BC7 等）再压一遍，使得每个点的间接光数据最终只占用非常少的位数



• 用 SH 来编码间接光有两个直接好处：

  • 压缩率高：相比整张环境贴图，只存几组系数节省了大量内存
  • 便于做积分：因为材质的 BRDF 也可以在球面上展开成多项式，求光照积分时就变成系数之间的若干次乘加，大幅减少了运行时的计算量

Lightmap⚓︎

最经典的预计算 GI 方案是基于 lightmap 的全局光照。整体流程可以概括为几个阶段：

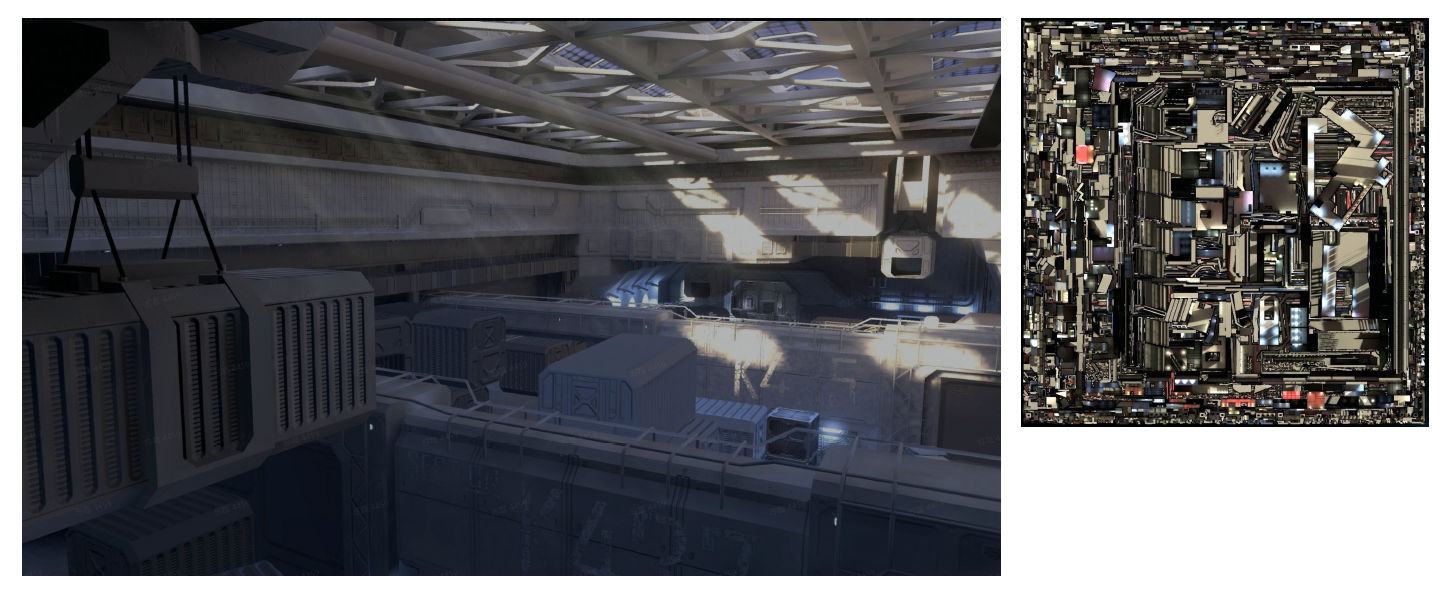

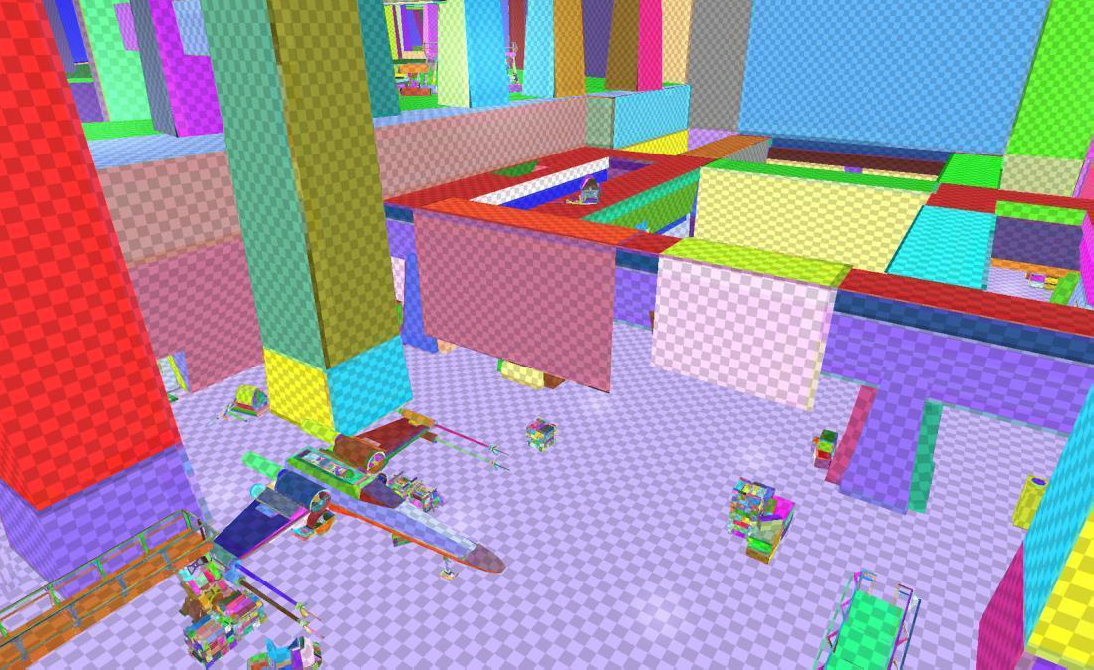

1. 把场景表面参数化成 2D UV 图 (2D UV altas)

   • 这一步就是把复杂的三维几何“拍扁”到一张或几张二维纹理上，类似于做展开 UV 的过程

   • 为减少成本

     • 使用低模几何来参与光照计算，而不是用最终的高精度模型
     • 尽量减少 UV 岛的数量，保证 lightmap 上的每个纹素 (texel) 在世界空间下覆盖的面积尽可能均匀，这样不会产生某些地方纹素极密、某些地方极稀的问题

   • 下图展示了把每个纹素画成小格子再反投影回场景的效果：理想情况下，这些小格子在三维空间中的分布大小大致一致，说明 lightmap 密度比较均匀



2. 离线计算每个纹素的间接光照，并压缩为 SH 系数

   • 在 UV 展开的基础上，离线的 lighting farm 会对每个纹素对应的表面点做全局光照计算，求出那里的间接辐照度
   • 由于这一步是完全离线的，可以考虑多次弹跳、复杂遮挡和颜色串色等效果
   • 然后将这些间接光分布投影到 SH 基上，只保存对应的 SH 系数


3. 从 proxy 几何投射回最终几何，并叠加高频细节

   • 运行时或关卡构建阶段，引擎会把 lightmap 投射到各个 LOD 的最终模型上，这样不同精度的网格都能复用同一套 GI 数据
   • 同时，还会在屏幕空间上叠加一个 HBAO（基于水平直方图的环境光遮蔽）之类的算法，为近距离区域增加高频的暗角和遮挡细节


4. 与实时直射光和材质一起组合成最终画面

   • 烘焙的 lightmap 只负责间接光照部分；场景中主光源的直接光则还是实时计算的，例如方向光、点光源的直射光和阴影



   • 再经过材质（PBR 或其他模型）着色，将 lightmap 中的间接光与材质的反射率等属性综合起来，就得到了最终的帧



Light Probes⚓︎

光照探针(light probe) 的思路很直接：

• 既然把所有表面展开成 2D atlas 太麻烦，那就干脆在 3D 空间里直接撒一堆采样点，每个点就是一个光照探针，每个探针记录该点周围的光场（还是用 SH 来压缩）
• 任何一个动态物体或角色，在移动时就根据自己所在位置附近的几个探针做插值，算出当前的间接光照
• 为了做插值，通常会把这些采样点在空间中组成一些四面体，对每个像素找到自己处于哪个四面体中，再按顶点的 SH 系数插值，这样间接光在空间上是连续变化的

一个实际问题是：谁来在游戏场景中摆放这些光照探针？

• 早期比较“粗暴”的做法是：给艺术家一个工具，让他们手动在场景里点探针的位置

  • 刚开始艺术家可能觉得还不错，但随着关卡不断调整、路线不断修改，每次改布局都要重新挪 探针，很容易出错，而且效率极低

• 所以现在更推荐用自动化算法生成探针点：根据空间几何和玩家可能活动的区域，均匀撒点，再进行一些优化，让探针分布既覆盖关键路径，又不过度密集

  • 如果要做工业级应用，最好写一套自动生成探针的算法，不要把这个苦活交给艺术家。

值得一提的是，光照探针的一个优点是可以在运行时更新：如果场景发生了一些变化，比如角色移动到一个新的区域，或者场景里某些动态事件改变了环境光，有些系统可以在运行时“软更新” 探针的数据。这意味着它比纯静态的 lightmap 更有弹性，适合那些需要一定环境变化的游戏场景。

Reflection Probes⚓︎

从数据表达上看，光照探针主要用于漫反射 GI，也就是说它主要考虑的是低频信息。但游戏里还有很多像车身、玻璃、金属这样的材质，需要用更高频的信息表达。为此，我们引入了另一种探针，即反射探针(reflection probe)。它的特征是数量相对较少，但每个都存一张比较高分辨率的环境贴图（一般是立方体纹理），专门用于做镜面反射。

通常这两类探针会分开采样、分开存储：

• 前者密度高、精度低，主要贡献漫反射 GI
• 后者密度低、精度高，负责高频的镜面反射

把这两者结合起来，就能在相对合理的成本下，让静态环境和动态物体都拥有不错的全局光照感。

Materials⚓︎

Bling-Phong Materials⚓︎

有了光源和光照模型，下一步就是考虑材质如何响应光照。材质的作用由 BRDF 决定，简单理解就是表面把入射的光以怎样的角度和强度反射出去。在前面的简化光照方案中，游戏引擎普遍采用 Blinn-Phong 着色模型作为材质的光照计算方法。Phong 模型是一种经验模型，它假定光照分为三部分：

• 环境光 (ambient)
• 漫反射 (diffuse)
• 镜面高光 (specular)

Blinn-Phong 是 Phong 模型的改进版本，其高光计算使用半程向量（视线与光线方向的中间向量）提高了效率，但总体思想一致。由于实现简单且运行效率高，Blinn-Phong 模型在很长一段时间内都是实时渲染领域的主流方案。

然而，随着玩家们对游戏画面真实感的要求的不断提高，Blinn-Phong 模型的局限性也日益凸显：

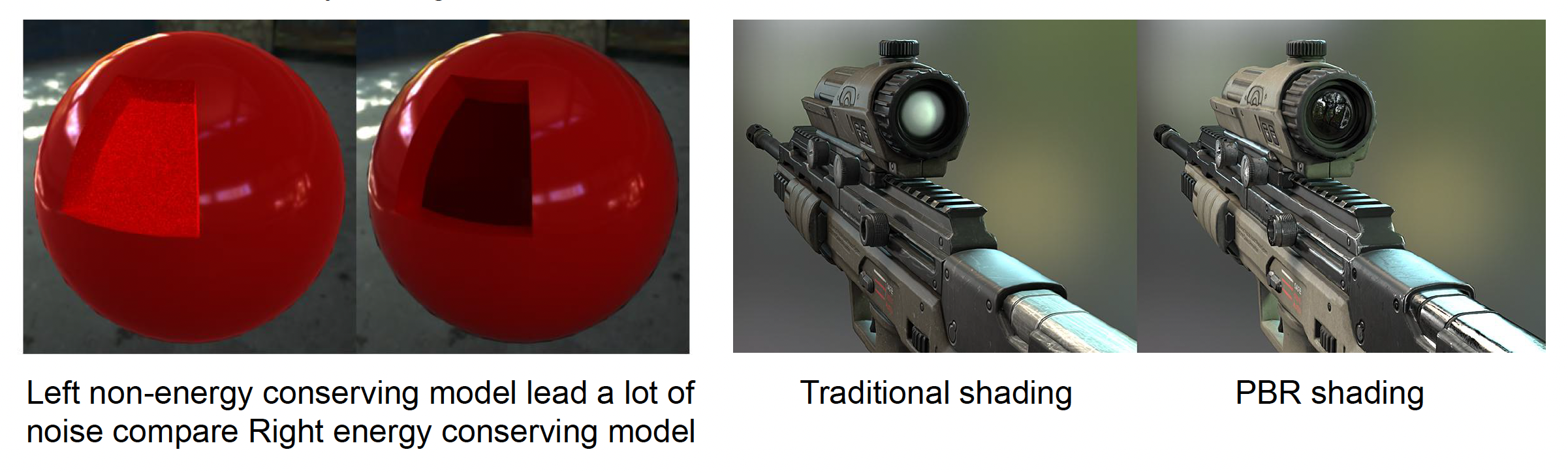

• 不遵循物理能量守恒原则(not energy conservative)：在某些参数组合下，表面反射出的光通量甚至可能超过入射光通量，这是物理上不合理的，也会导致画面偏亮失真
• 在光线追踪等更精确的渲染中收敛不稳定：因为非物理性的着色函数会引入噪声和伪影，使得高级渲染算法难以得到正确结果
• 难以模拟复杂材质的细节特征：现实中的材质种类繁多，例如各向异性材料、金属和非金属在反光性质上的差异，以及次表面散射等高级效果，都无法靠 Phong 模型有限的参数来逼真呈现

Physical-Based Materials⚓︎

为了解决上述问题，基于物理的渲染(physical-based rendering, PBR) 的理念应运而生。

• PBR 的核心思想是以物理定律为指导来建模材质的光照响应，确保渲染结果在能量和视觉上都尽可能接近真实世界

• PBR 引入了更完善的表面反射模型，其中最重要的就是微表面理论(microfacet theory)

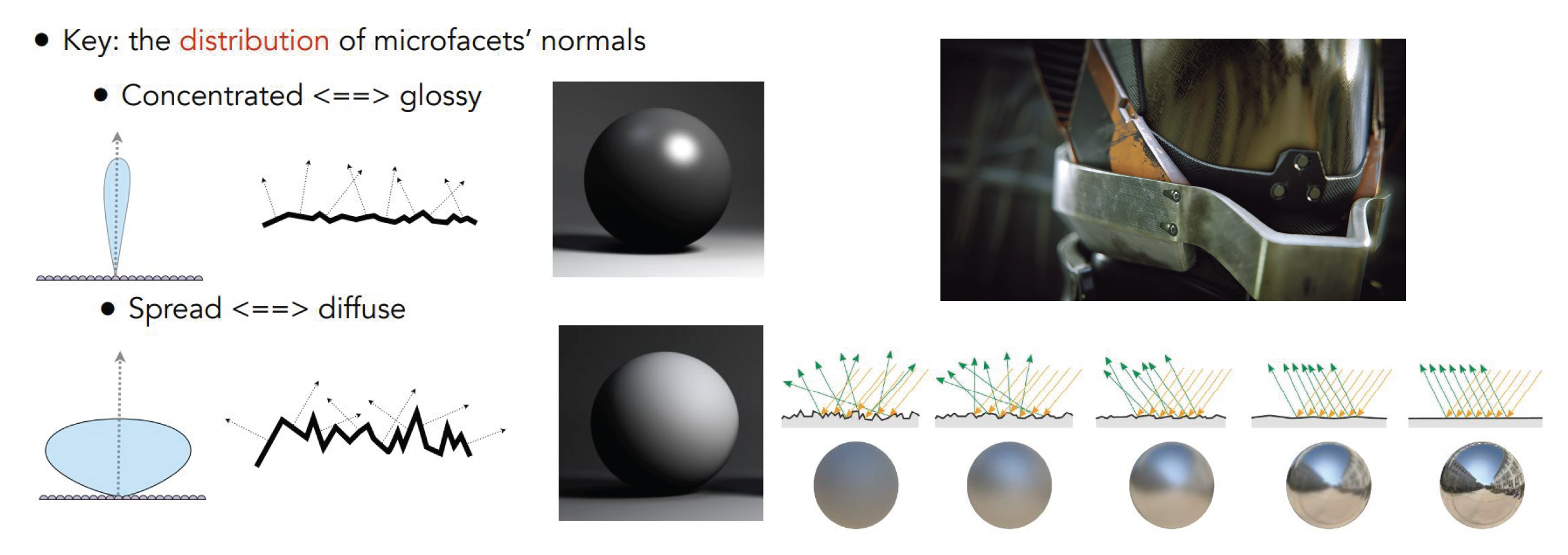

  • 微表面模型认为，现实中的粗糙表面可以视作由无数微小的镜面（微凸体）组成
  • 即便肉眼看起来漫反射的粗糙材质，在微观尺度下也由很多朝向各异的微观平面构成
  • 光照到达表面后，会在这些微观平面上发生镜面反射，但由于每个平面的朝向不同，宏观上汇聚起来就形成了散射的反射效果

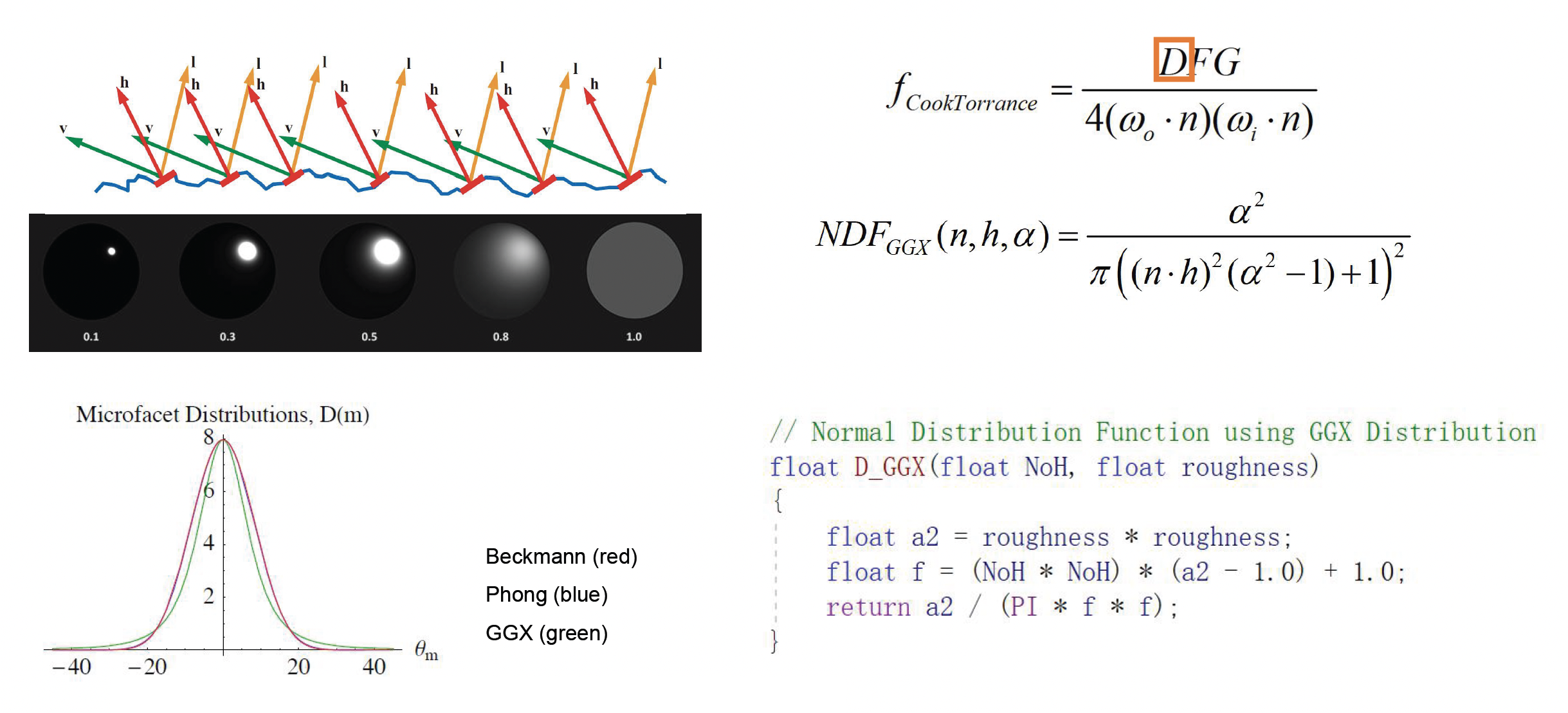

• 模型中的 \(D\) 指代法线分布函数(normal distribution function, NDF)

  • NDF 给出了表面微法线朝向的概率分布

    • 粗糙度高的表面其微法线分布范围广，意味着从宏观上看高光范围更大但强度更低
    • 光滑表面微法线集中在一个方向，高光集中而强烈


  • 常用的 NDF 有 Blinn-Phong 分布、Beckmann 分布、GGX 分布等，其中 GGX 分布是近年来游戏领域偏爱的选择，它相比 Phong 分布可以更好地模拟粗糙表面高光的“拖尾”现象，让材质看起来更加真实

    • 可以类比音箱的挑选（高音脆，低音沉），GGX 的过渡相比 Phong 更加柔和

• 模型中的 \(G\) 指代几何遮蔽(geometry attenuation) 项

  • 当观察角度或入射角度发生变化时，微表面之间会发生自我遮挡和阴影
  • 当从一个很小的角度斜看表面时，实际上能“看到”的亮面变少了，因为许多微凸体彼此遮挡了对方的反射
  • 几何项通过对微表面遮挡效应建模，在高角度（掠射）观察时适当降低反射强度，以符合真实现象
  • 常用的几何项模型如 Smith 算法等，会根据粗糙度计算不同视角下可参与反射的有效微表面比例，从而修正 NDF 得到的理想反射强度


• 模型中的 \(F\) 指代菲涅耳效应(Fresnel equation)

  • 它描述了材料对不同入射角光线的反射率的变化规律
  • 当光线垂直入射（入射角接近 0 度）时，大部分能量会进入材质内部（非金属会将更多透射变为漫反射），只有一小部分被镜面反射

  • 但当光线以很小的掠射角划过表面时，镜面反射率会大大增加，表面看起来更亮

    • 这就是为什么远处水面、油漆等在接近平行视角观察时会闪亮如镜，而正面对视时反光却没那么强烈

  • 实际应用中常用简单的 Schlick 近似公式，根据材质的折射率或金属度计算出不同角度下的反射率插值曲线，实现高效的实时菲涅耳计算

综合 NDF、几何遮蔽和菲涅耳三部分，再加上一个宏观的漫反射项（如朗伯模型用于非金属的漫反射），就构成了现代 PBR 着色模型，如下所示。这种模型天然满足能量守恒，能稳定用于高级渲染算法，并且具有明确的物理意义。

例子

PBR 参数的设计可遵循 Brent Burley 提出的原则：

• 应该使用直观参数而不是物理参数
• 参数量应尽可能少
• 参数的合理范围为 0-1 之间
• 参数应允许在合理范围内被推至其可能的范围之外
• 所有参数的组合应尽可能鲁棒与合理

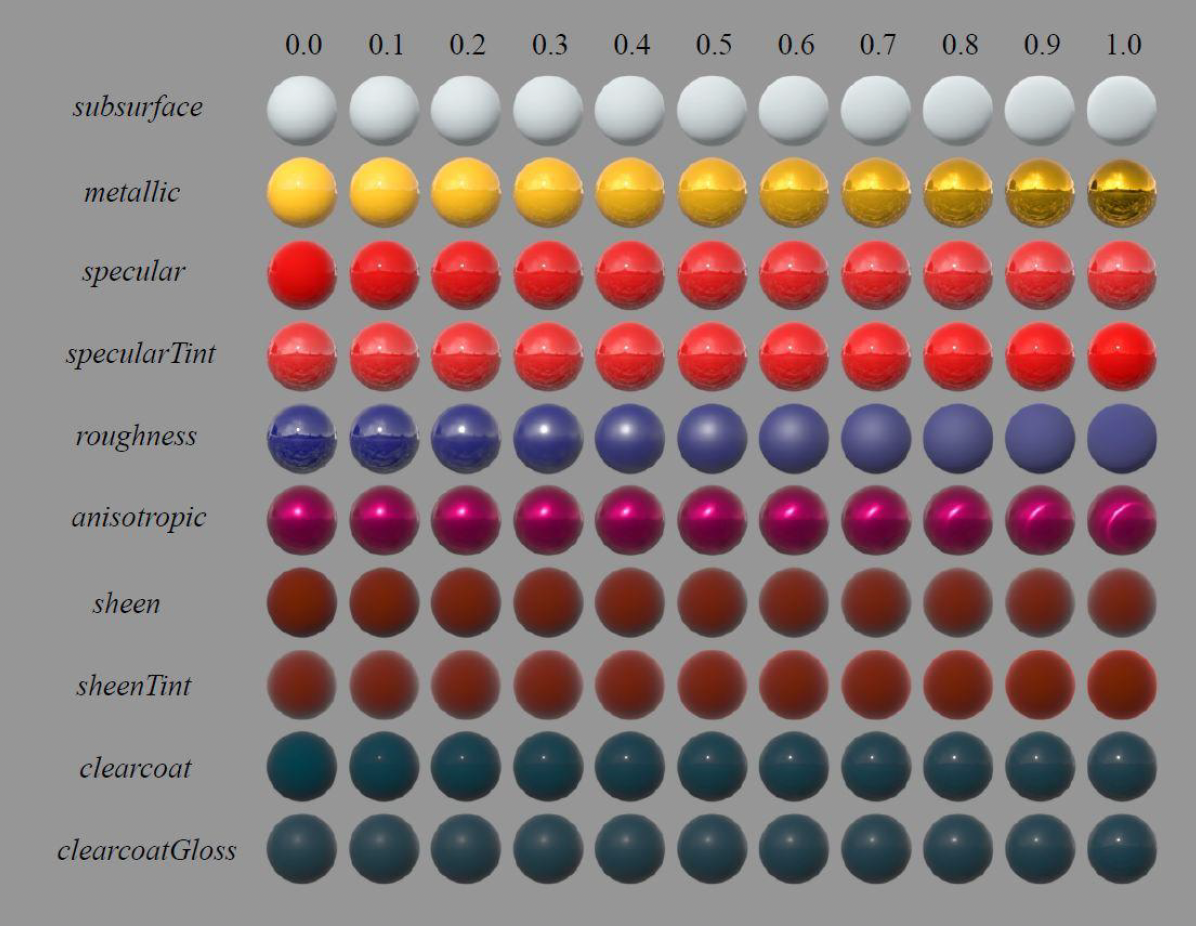

在实际使用 PBR 时，游戏引擎倾向于提供直观且有限的参数集来由艺术家调整材质外观。下面是 Disney 原则下的材质参数：

在当下游戏行业最主流、最规范的实时 PBR 模型主要为两类：

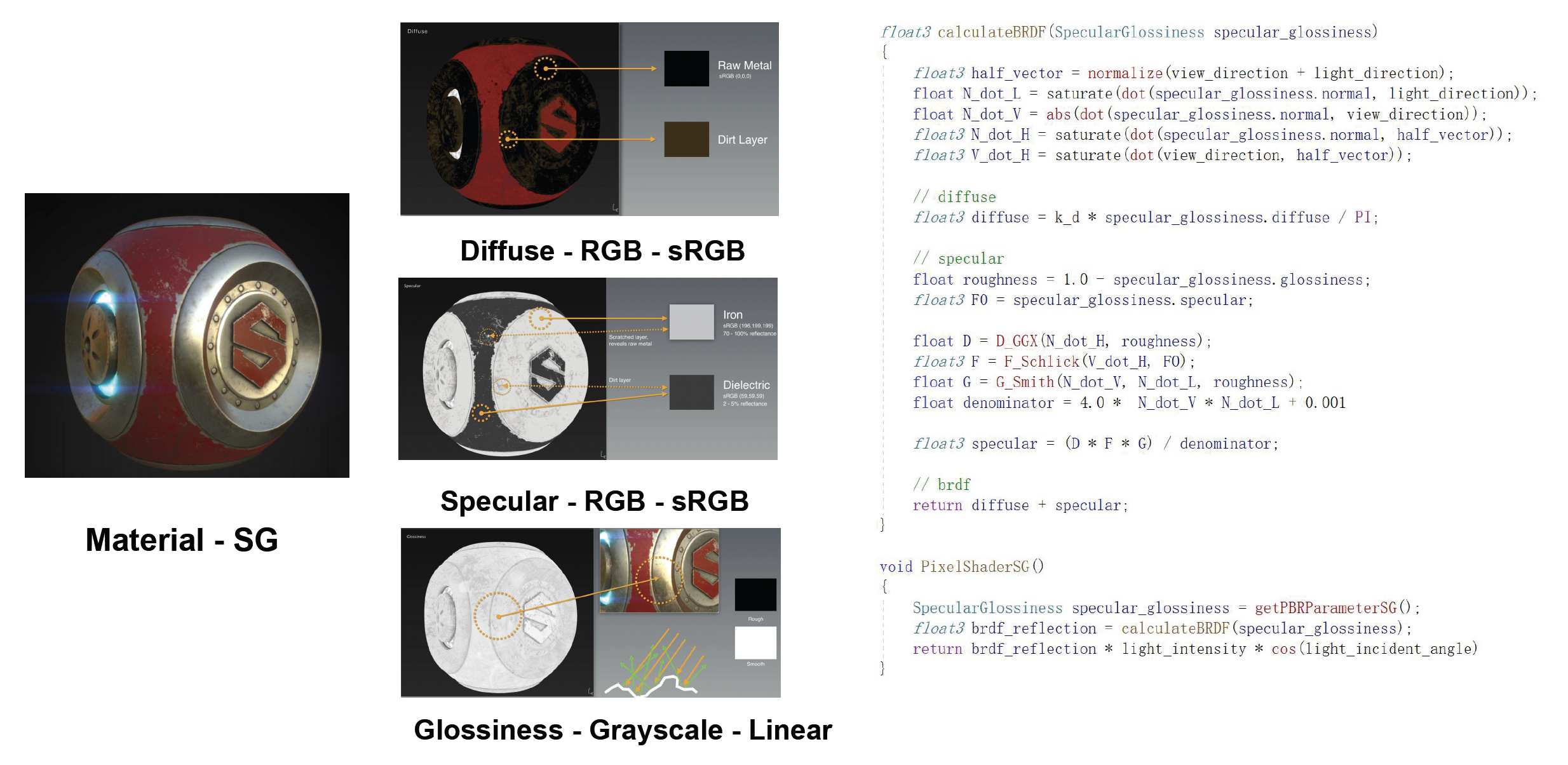

• 镜面光泽度(specular-glossiness, SG)

  • 它的一个特点是几乎不需要额外的标量参数，所有关键属性都用贴图来表达
  • 最迷人的地方在于它的表达力：比如艺术家可以通过镜面贴图对参数做非常细腻的控制，甚至支持彩色的金属高光，比如金色、铜色等，这些都可以通过镜面的 RGB 通道来体现
  • 不过，高度灵活也带来了问题：参数太容易被设错
    • 从工程管理的角度看，在一个几十上百人规模的美术团队里，让所有人都正确理解和使用规定的参数，实际上很难做到



• 金属粗糙度(metallic-roughness, MR)

  • 相比 SG 更“土”，但更好用

  • 参数非常简单且直观：

    • base_color（RGB，sRGB）：漫反射颜色
    • roughness（灰度，线性）：为 0 时表示理想光滑镜面，高光集中而锐利；增大时高光变宽变暗，细节被拉平
    • metallic（灰度，线性）：在非金属和金属之间插值

  • 但底层仍然是同样强大的通用函数

  • 这种把复杂逻辑包在 MR 外壳里的设计，直接提高了系统的可控性和鲁棒性，因此在实际项目里，越来越多的工作室倾向于使用 这一工作流


MR 转换到 SG：

MR vs SG

• • 优点
    • 可以更容易地编写，且更不容易因提供错误的介电 F0 数据而产生错误
    • 使用更少的纹理内存，因为金属和粗糙度都是灰度图

  MR

  • 缺点
    • 在地图创建过程中无法控制介电 F0。然而，大多数实现都有一个用于覆盖基本 4% 值的镜面反射控制
    • 边缘伪影更明显，尤其是在较低分辨率时

• SG

  • 优点

    • 边缘伪影不太明显
    • 可以控制镜面反射图中的介电 F0

  • 缺点

    • 由于镜面反射图提供了对介电 F0 的控制，因此更容易因使用错误值而受到影响；如果在不正确的着色器中处理，可能会破坏守恒定律
    • 使用额外的 RGB 图，因此需要更多的纹理内存

Image-Based Lighting (IBL)⚓︎

在前面讲 PBR 的时候，我们一直假设“光源”是方向光、点光、聚光灯之类的简单模型。但现实世界中的环境光往往来自四面八方，很难用几个理想化光源描述。基于图像的光照(image-based lighting, IBL) 的核心做法就是：

• 用一张包住场景的图像来表示来自各个方向的远处光照，把整个环境本身当作一个巨大的光源
• 这张图片通常以立方体贴图(cube map) 的形式存在

如果严格按照渲染方程来做，在这种环境光下给一个表面着色，需要对半球上所有入射方向进行积分。最朴素的做法是直接用蒙特卡罗采样在环境上打很多随机光线做数值积分。但这么做采样量很大，非常慢，不适合实时渲染。我们希望在不牺牲太多质量的前提下，把环境光积分拆成若干可以预计算、查表解决的小问题。

Diffuse Irradiance Map⚓︎

我们可以从漫反射部分入手，因为漫反射的 BRDF 相对简单，可以看成一个随方向变化很平缓、近似与 cosθ 权重相关的函数。具体做法是如下：

• 先在离线或加载时对环境贴图做一次漫反射卷积，也就是说对于环境中的每一个方向 n，都以 n 为法线，把整个环境亮度乘上 cosθ 核心权重，在半球上做一次积分，得到“从这个方向看过去，漫反射地接收了多少环境光”的结果
• 把所有方向算完，就得到了一张新的贴图，它比原始环境图模糊很多，但可以代表已卷积好的漫反射入射辐照度；这张图称作漫反射辐照度贴图(diffuse irradiance map)
  • 关键在于：这一整套卷积只做一次，之后在游戏运行时，如果某个像素的表面法线是 n，我们只需要在漫反射辐照度贴图上按 n 的方向采样一次，就能直接拿到该法线方向下的环境漫反射结果
  • 这也是一种「空间换时间」的策略：预先做完复杂的卷积运算，把结果存进一张小纹理里，实时渲染时只需要查表，而不用在每个像素上重新做积分

Specular Approximation⚓︎

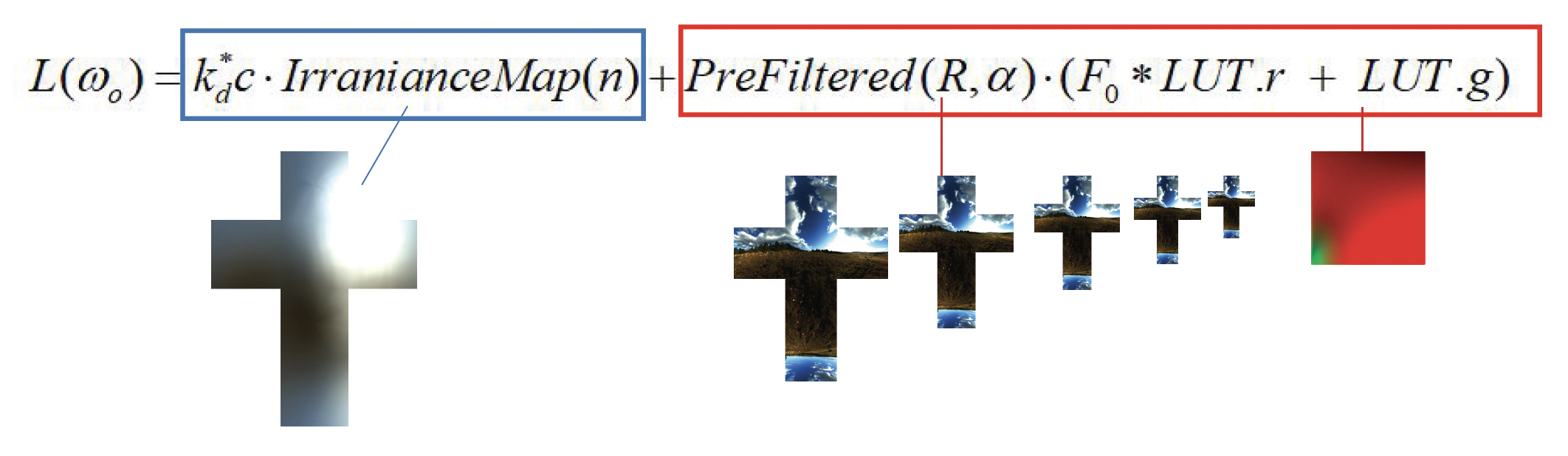

相比之下，镜面部分的 IBL 要复杂得多。对一个 PBR BRDF 来说，镜面项不仅依赖入射方向，还依赖视线方向、粗糙度、菲涅耳等多个参数，因此直接拿环境贴图做高维卷积几乎不可能实时完成。所以我们采用业界常用的一种近似：拆分求和近似(split-sum approximation)。

具体做法是：把这个积分粗略拆成“光照项 × BRDF 项（材质项）”两个部分，分别预计算。

• 光照项：预滤波环境贴图(pre-filtered environment map)

  • 这一部分只和环境本身有关，和具体材质无关
  • 本质上是在沿着某个反射方向，对环境做一次带粗糙度的积分 : 粗糙度越大，积分核越模糊
  • 一个非常巧妙的工程技巧是利用 GPU 对立方体贴图提供的多级 mipmap：
    • 对于每一个粗糙度 \(\alpha\)，把环境图按对应的模糊核做一次卷积，得到粗糙度 = \(\alpha\) 时的环境反射结果，然后把不同粗糙度的结果分别存进立方体贴图的不同 mip 级上
    • 粗糙度越高，结果越低频，就可以放在更低分辨率的 mip 里，这既符合直觉，也符合存储效率


• BRDF 项：查询 BRDF 查找表 (look-up table, LUT)

  • 依赖粗糙度和视角与法线之间的夹角等参数

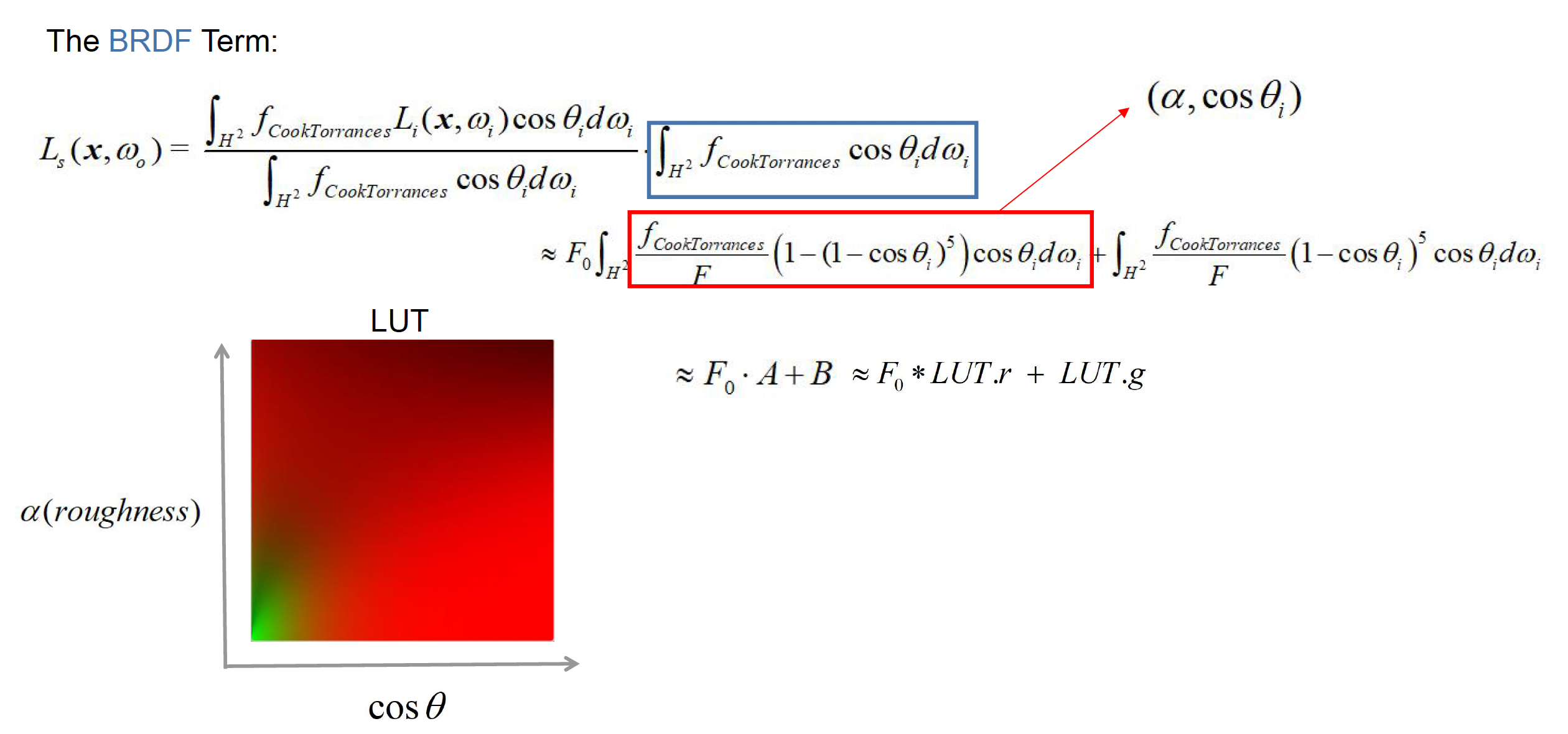

  • LUT 本质上是一张二维查找表，纵轴表示粗糙度，横轴表示 cosθ（视角与法线夹角的余弦），表里存的就是 BRDF 在环境光条件下积分后的结果
  • 也就是说复杂的积分被提前算好放进 LUT 中，运行时只需要根据当前材质的粗糙度和视角方向去采样一次这张 LUT，就能得到 BRDF 项的系数


最后将两者相乘，得到了近似的镜面 IBL 结果。从严格数学上说，这是“不精确的解”，但这在工程上足够好用，是目前工业界广泛采用的一种方案。

对于同一个 PBR 材质，

• 在关闭 IBL 时看上去只有主光源提供的高光和阴影，整体稍显单调
• 而开启 IBL 后，模型表面立刻“接上了环境”，不仅暗部被环境光填亮，金属和玻璃等高光材质还能清楚反射出周围场景的轮廓

Classic Shadow Solution⚓︎

正如前文提到，阴影是光照中不可或缺的一环，本质上是光被物体阻挡后在其后方形成的光照缺失区域。早期的 CG 中，曾采用过一些相对简单的阴影生成方法：

• 平面阴影 (planar)：将物体几何投影到一个平面上形成阴影映像
• 阴影体积 (shadow volume)：将物体轮廓向光线方向拉伸形成体积，用于判断场景中哪些区域被该体积遮挡从而处于阴影中
• 投影纹理 (projective texture)：将预先准备好的阴影贴图投射到场景中模拟阴影

这些方法在特定情形下能产生阴影效果，但局限性也很明显。因此随着更通用的方法出现，上述传统阴影技术已基本被淘汰。

目前实时图形中应用最广泛的动态阴影方案是前文简述过的阴影映射。然而，阴影映射也有自己的问题。为改进阴影映射的质量，常用的方案包括级联和过滤两个方向。

Cascade Shadow⚓︎

级联阴影映射(cascade shadow maps) 解决了单张阴影贴图难以同时兼顾近景和远景的问题。

• 在广阔场景中，摄像机视锥体(frustum) 范围可能横跨几十上百米，固定分辨率的阴影贴图要么覆盖远处大片区域导致近处精度不足，要么照顾近处细节而远方阴影模糊不清

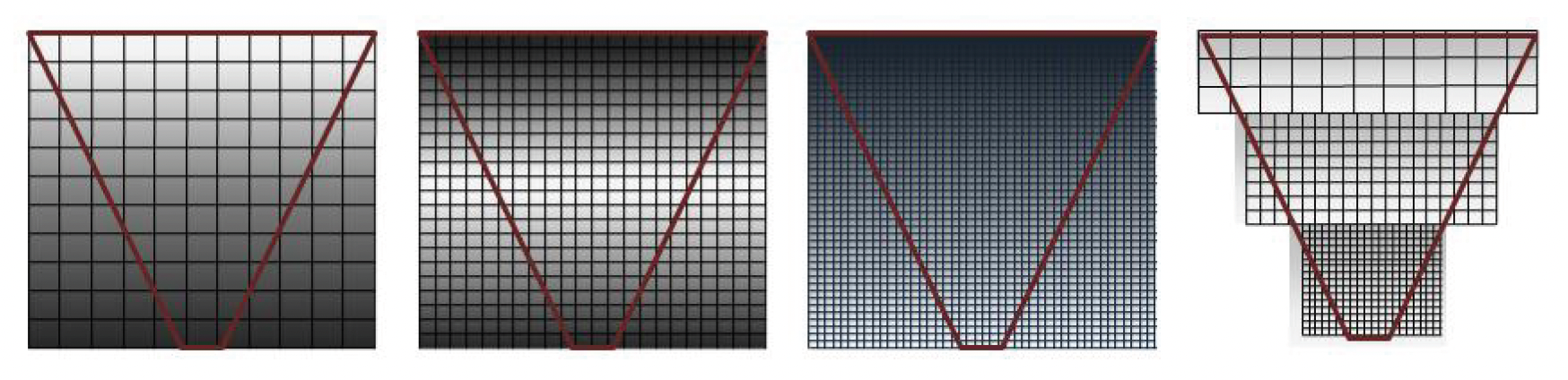

• 级联阴影映射的做法是将视锥按距离划分为多个子视锥体（一般 2 到 4 级），为每个区段分别生成一张针对该范围的独立阴影贴图

  • 最近的子视锥体覆盖玩家周围小范围区域，但采用高分辨率阴影贴图，因此近景阴影非常清晰
  • 越远的子视锥体范围越大，则使用相对低分辨率的阴影贴图，以节省开销


• 在渲染时，系统根据像素深度判断其属于哪一级阴影贴图区域，并使用对应的贴图进行阴影计算

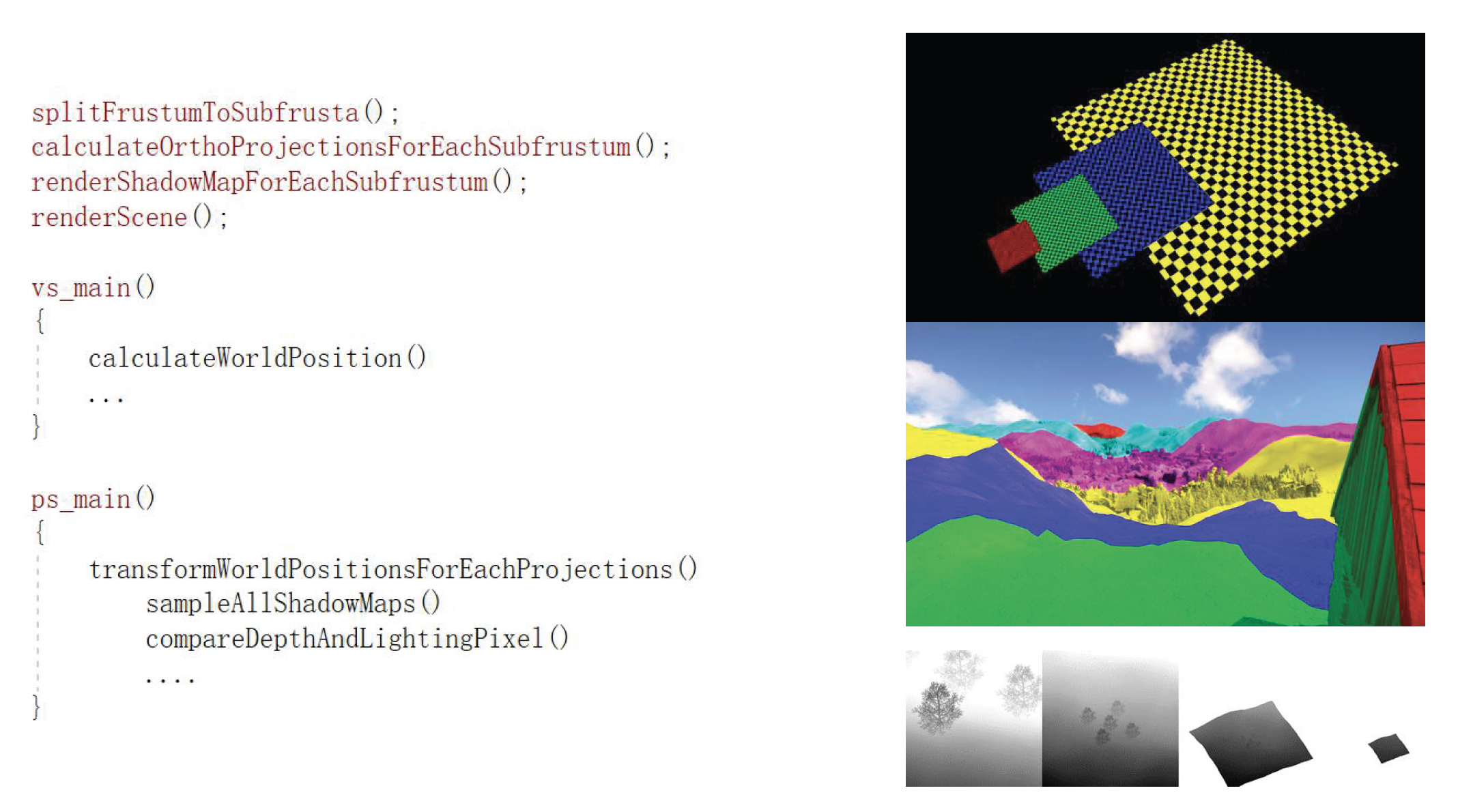

• 级联阴影的实现步骤：

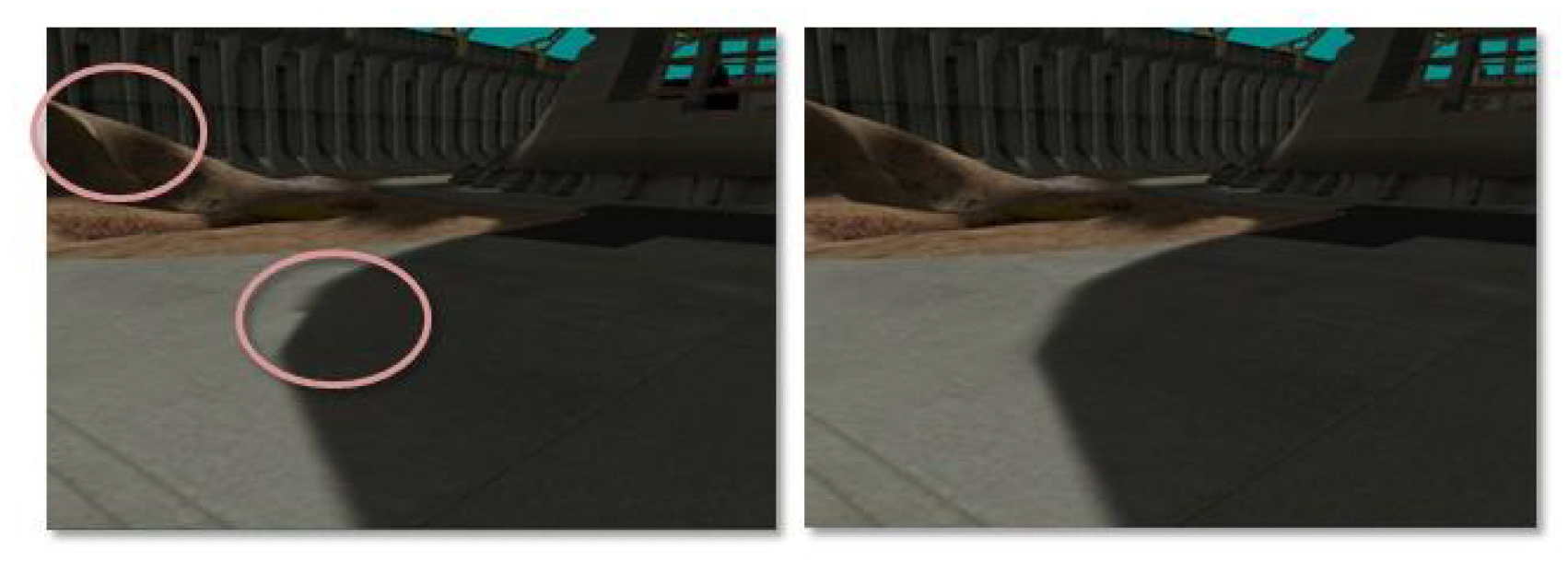

• 由于不同级联贴图的分辨率不同，交界处可能出现阴影不连续的边界线 (seam)，为此引擎通常在相邻两个级联区的交接处对阴影结果做混合(blend)；着色器随后根据像素在混合带中的位置，在两个值之间进行线性插值，从容实现平滑过渡



Soft Shadow⚓︎

硬阴影 vs 现实阴影：

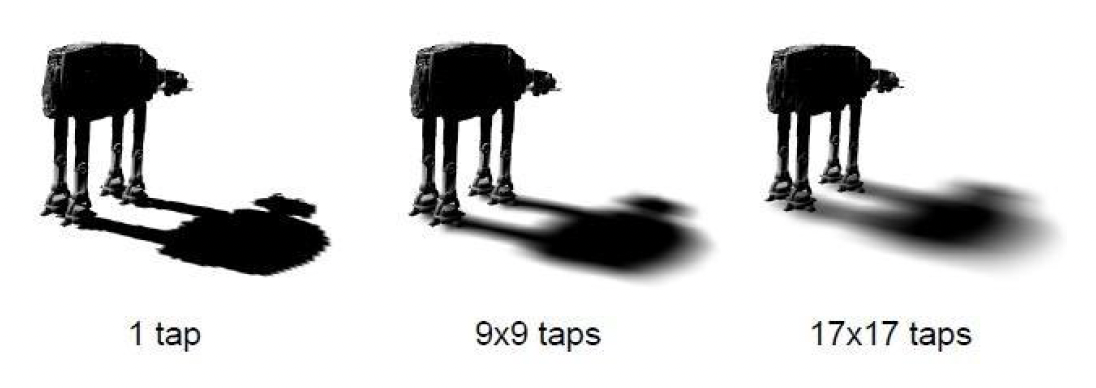

过滤指对阴影贴图采样结果做模糊处理，以柔化阴影边缘的锯齿。实现方式有：

• 百分比接近过滤(percentage closer filtering, PCF)：

  • 要解决的问题：来自阴影映射的阴影走样严重
  • 从当前像素周围的阴影图中取样，并将其深度与所有样本进行比较
  • 通过平均结果，我们得到光与影之间更平滑的线条

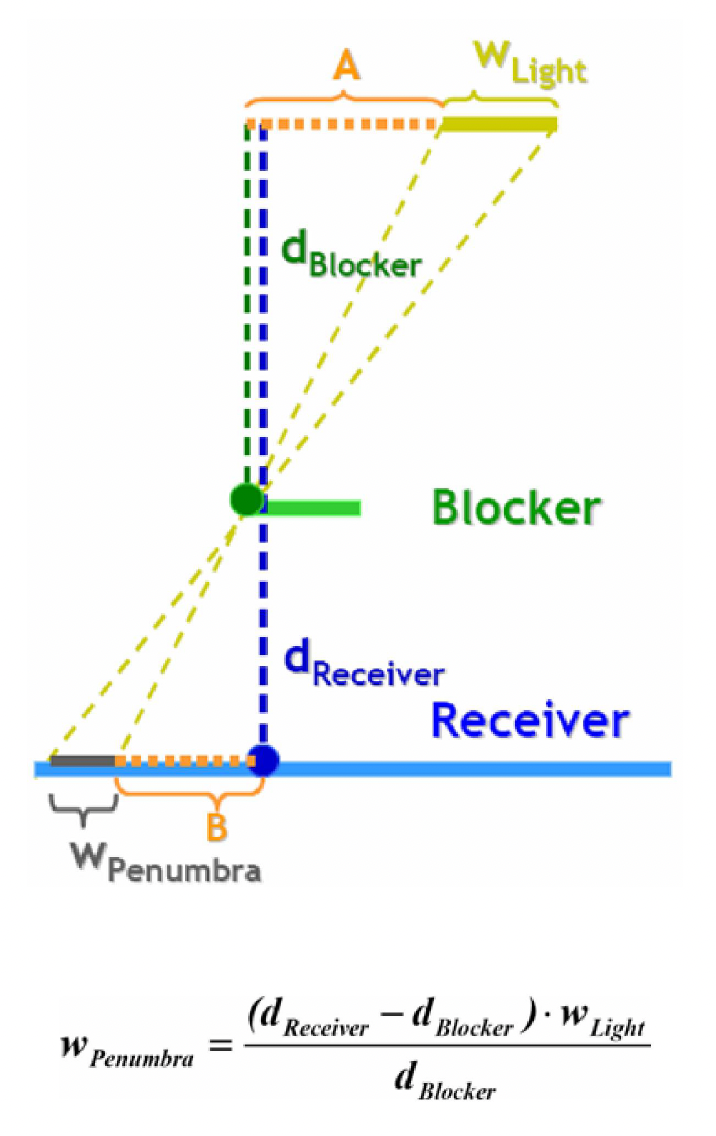

• 百分比接近软阴影(percentage closer soft shadows, PCSS)

  • 要解决的问题：走样 + 采样不足的问题
  • 搜索阴影图并平均与光源更接近的深度
  • 使用平行平面近似

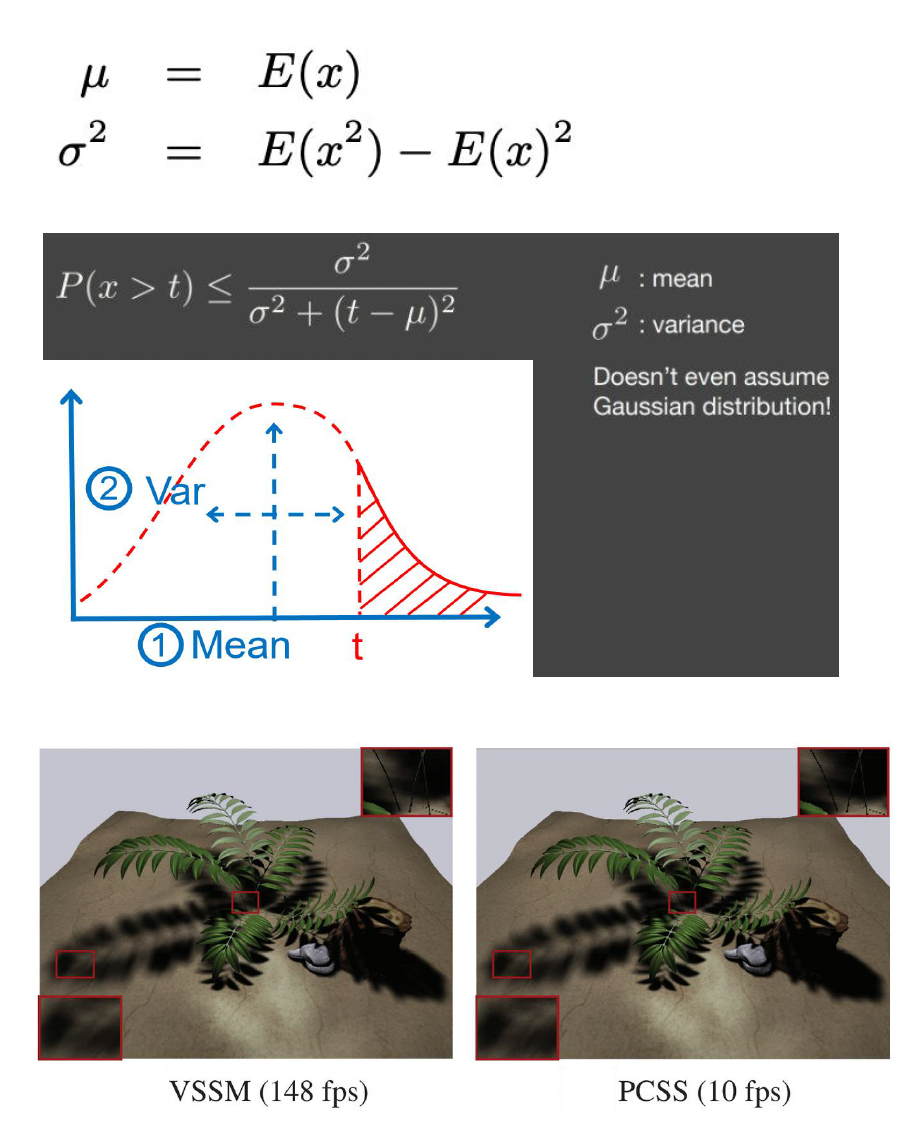

• 方差软阴影映射 (variance soft shadow map)

  • 要解决的问题：实时渲染合理的软阴影
  • 基于切比雪夫不等式，利用深度的平均值和方差，我们可以直接近似深度分布的百分比，而不是将单个深度与特定区域（PCSS）进行比较


Moving Wave of High Quality⚓︎

最近这些年，GPU 的发展态势迅猛。于是我们有了

• 更灵活的新着色器模型

  • 计算着色器
  • 网格着色器
  • 光线追踪着色器

• 高性能的并行架构：束 (warp) 或波 (wave) 架构

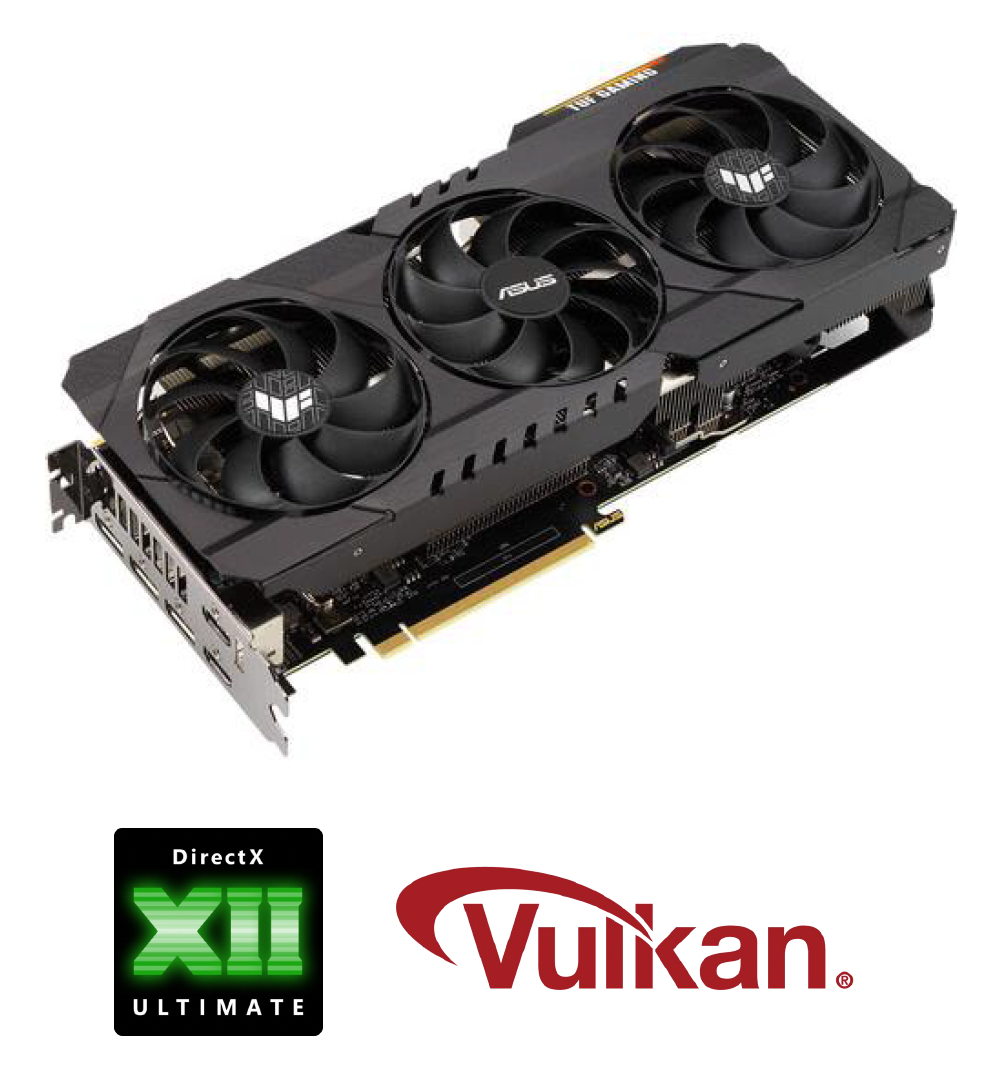

• 完全开放的图形 API：DirectX 12、Vulkan 等等

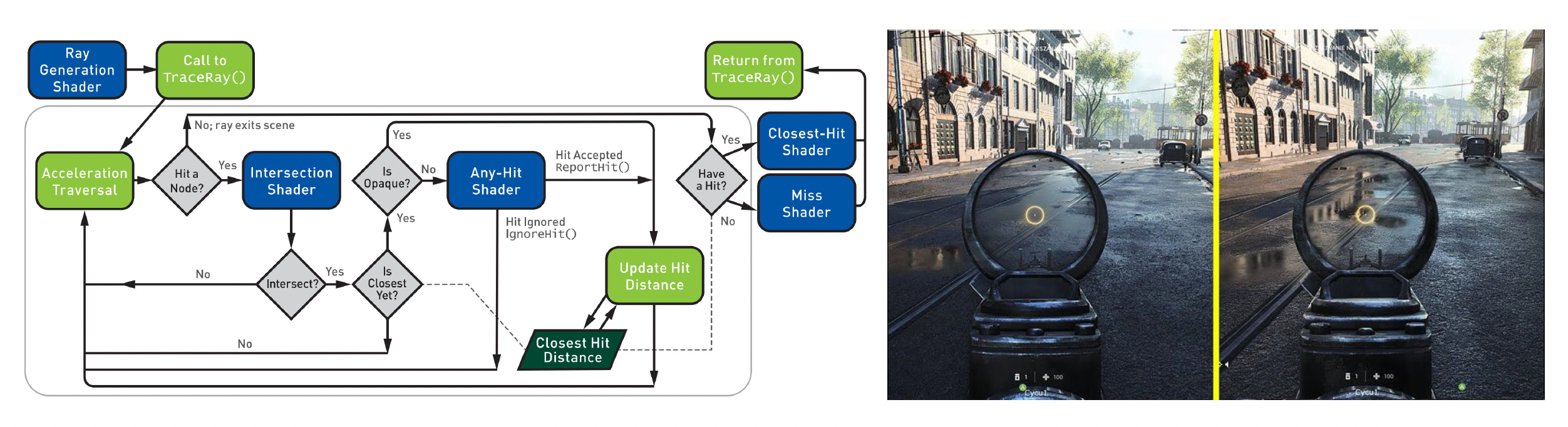

GPU 上的实时光线追踪：

实时全局光照：

更复杂的材质模型：

虚拟阴影映射 (virtual shadow map)：

Shader Management⚓︎

随着游戏规模和复杂度的增长，工程中涉及的着色器数量也呈爆炸式上涨。一个大型 3D 场景可能由成千上万个物体组成，不同物体可能使用不同的材质和光照模式，于是就需要众多不同的着色器来绘制。

着色器的来源有两个。首先是艺术家们会创造无穷多的着色器，因为他们的想象力是无穷的。

其次是来自程序员自己。由于一款游戏的限定条件非常多，比如材质、光源的不同组合就要求用到不同的着色器。为了避免创建大量的着色器，业内采用了一种叫做超级着色器(uber shader) 的设计模式，它是一个包含所有可能的光照类型、渲染通道和材质类型的着色器组合。

• 共享很多状态和代码
• 通过预定义宏编译为多种变化的小着色器

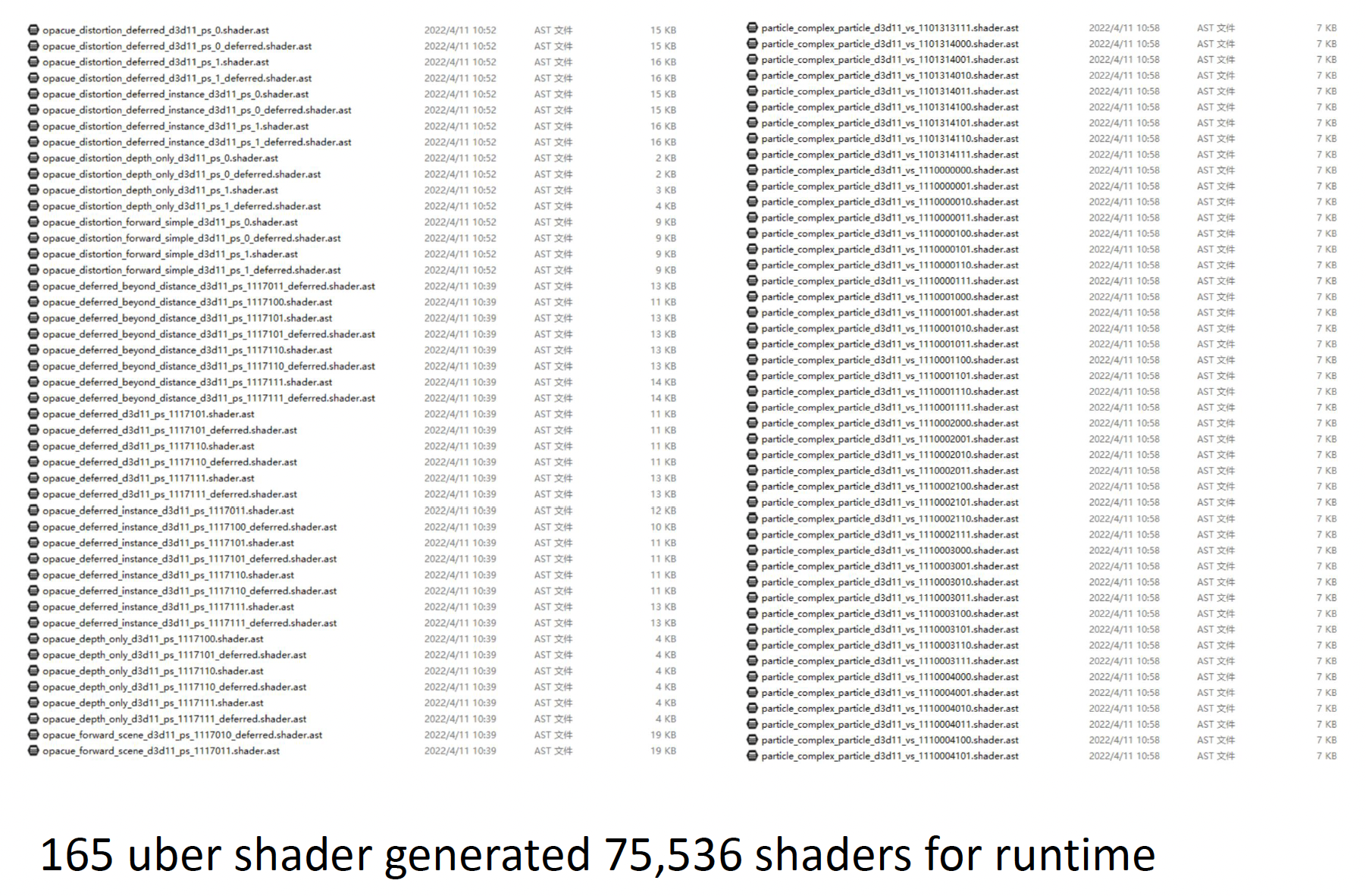

现实游戏中的着色器变体数量非常庞大：

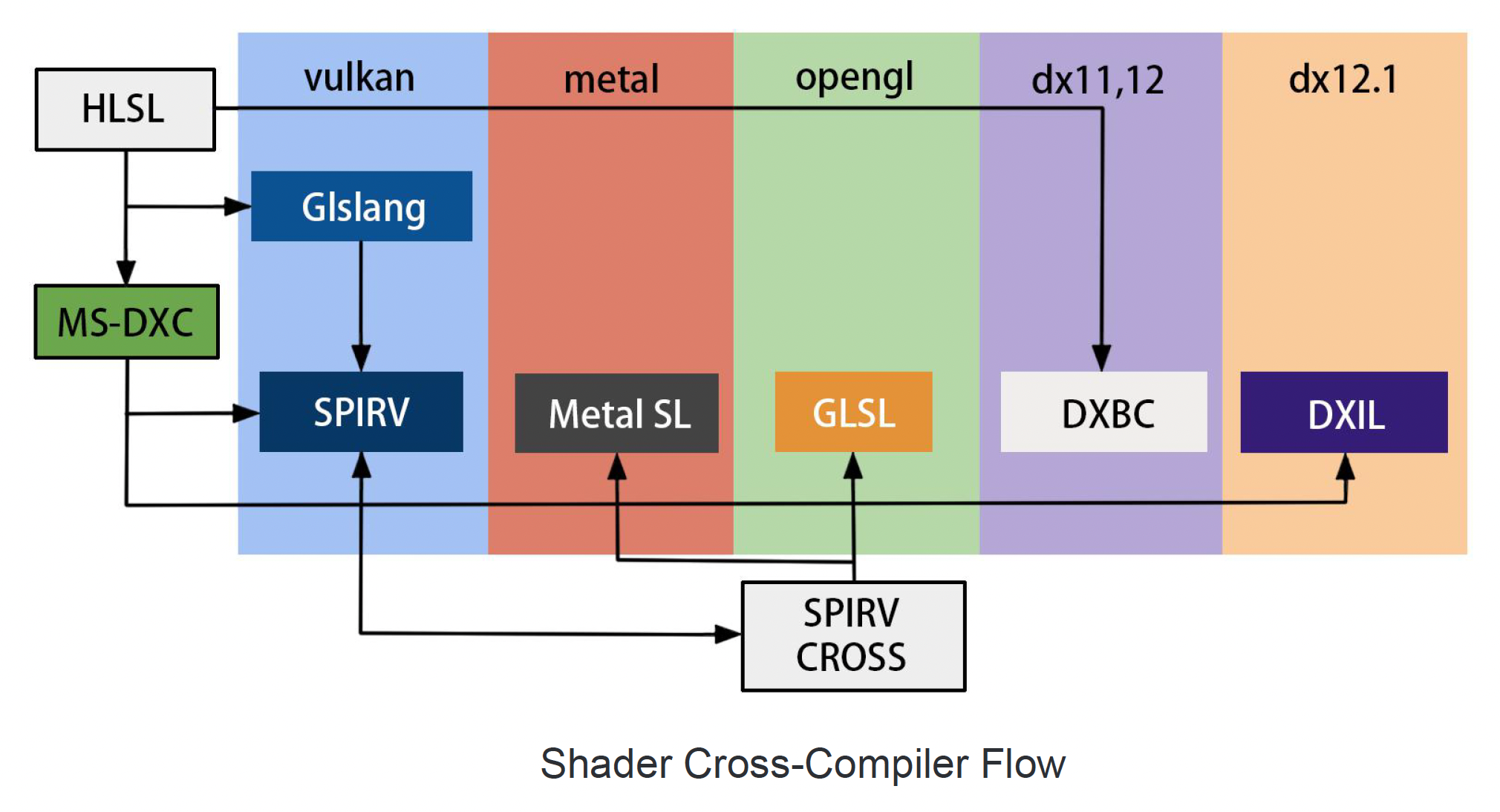

跨平台的着色器编译：

评论区
